基于ipv6的捉包分析



一,托扑图

二,配置过程

R1:

R1(config)#int e0/0

R1(config-if)#ipv6 address 2001:db8:59:1::1/64

R1(config-if)#no shutdown

R1(config-if)#exi他

R1(config)#int e0/1

R1(config-if)#ipv6 address 2001:db8:59:2::1/64

R1(config-if)#no shutdown

R1(config-if)#exi他

R1(config)#ipv6 unicast-routing

R1(config)#ipv6 route 2001:db8:85:a::/64 2001:db8:59:1::2

R1(config)#ipv6 route 2001:db8:85:b::/64 2001:db8:59:2::2



R2(R3类似):

R2(config)#int e0/0

R2(config-if)#ipv6 address 2001:db8:59:1::2/64

R2(config-if)#no shutdown

R2(config-if)#exi他

R2(config)#int e0/1

R2(config-if)#ipv6 address 2001:db8:59:a::1/64

R2(config-if)#no shutdown

R2(config-if)#exi他

R2(config)#ipv6 unicast-routing

R2(config)#ipv6 route 2001:db8:59:2::/64 2001:db8:59:1::1

R2(config)#ipv6 route 2001:db8:59:b::/64 2001:db8:59:1::1



R4(R5类似):

R4(config)#ipv6 unicast-routing

R4(config)#int e0/0

R4(config-if)#ipv6 enable

R4(config-if)#ipv6 address autoconfig

R4(config-if)#no shutdown

R4(config-if)#exit

R4(config)#ipv6 route 2001:db8:59:1::/64 2001:db8:59:a::1

R4(config)#ipv6 route 2001:db8:59:2::/64 2001:db8:59:a::1

R4(config)#ipv6 route 2001:db8:59:b::/64 2001:db8:59:a::1



三,地址验证及各网段间的ping同:

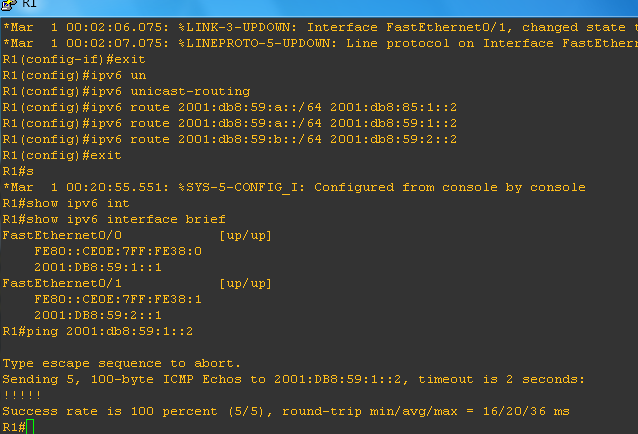

R1 ping R2:

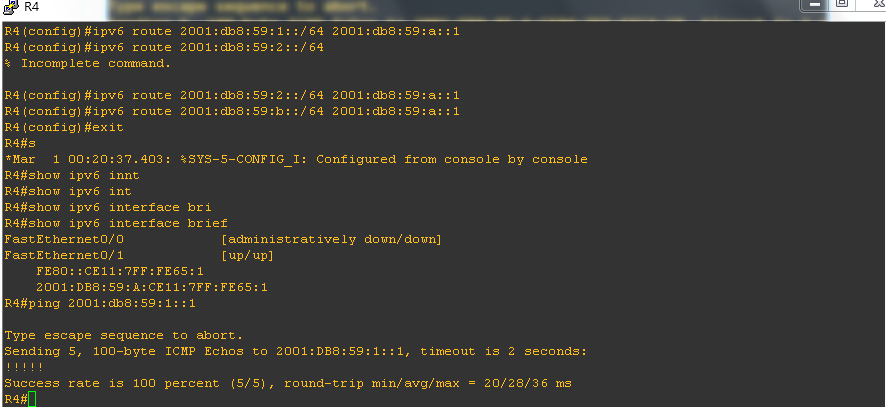

 R4 ping R1:





四,捉包分析:

分析类型包括：128、129、133、134、135、136的报文

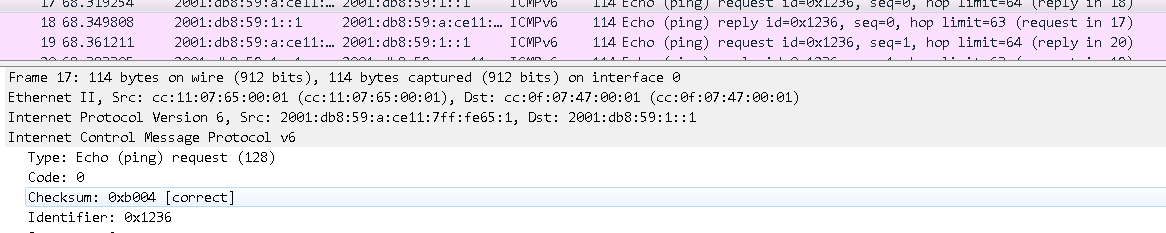

 1）128报文（回显请求）

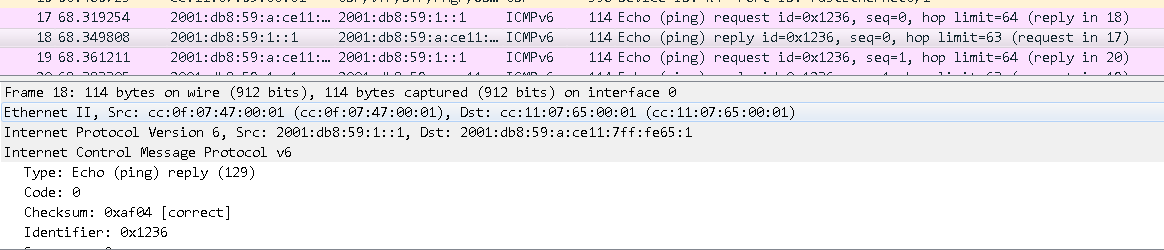

2）129报文（回显应答）



 3）134（路由宣告消息）

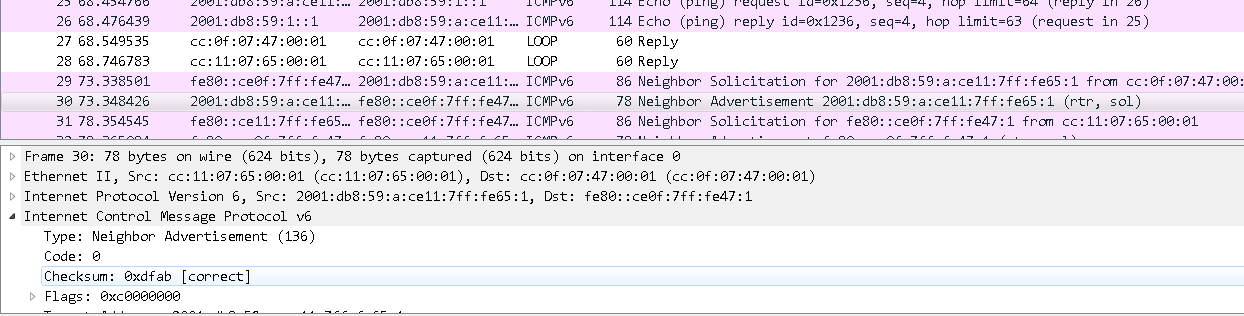

4）135、136（邻居请求/宣告消息）



五,总结:

    通过这次作业,我对ipv6的捉包有了更深的理解,以及加深了对gns3的认识.过程有不少问题,但能从其他同学的经验里获得成功.
