基于服务器AAA的配置实验

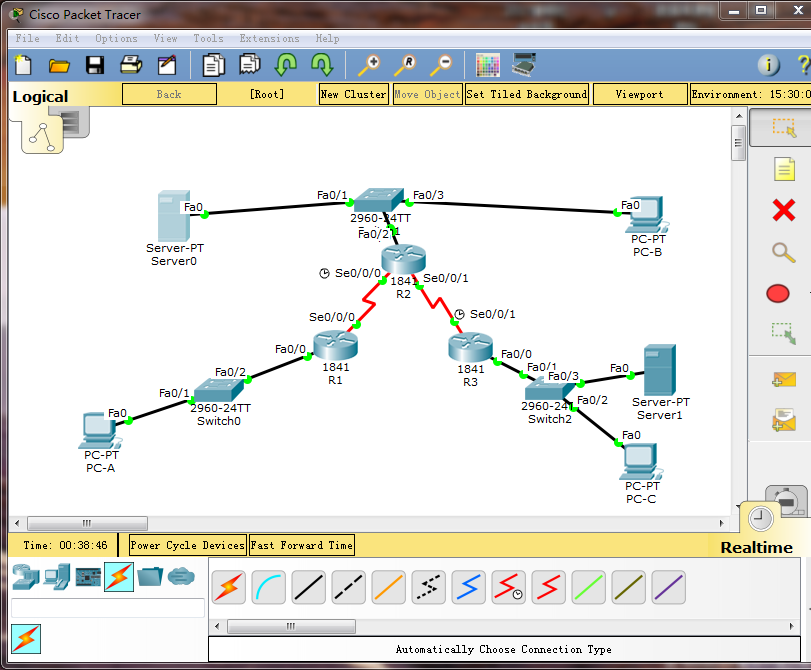

一，实验拓扑

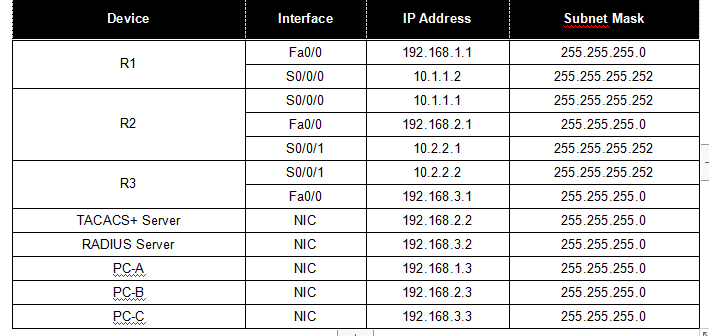

二，各地址分配



 三，各个PC间的连接

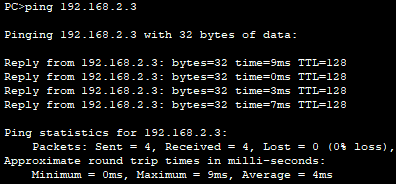

1.PC-A PING PC-B

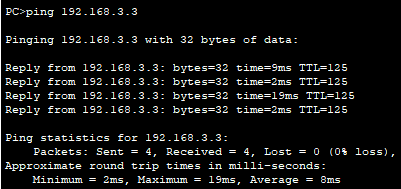

2.PC-A  PING PC-C

3.PC-B PING PC-C





 四，配置过程

1、在路由器R1上配置一个本地用户账号，通过AAA和console线和VTY连接认证

（1）AAA认证：

R1(config)#username admin1 password admin1
R1(config)# aaa new-model
R1(config)#aaa authentication login default local
R1(config)#line console 0
R1(config-line)#login authentication default

（2）VTY连接认证：

R1(config)# aaa authentication login telnet-login local
R1(config)# line vty 0 4
R1(config-line)# login authentication telnet-login



2、在路由器R2上配置基于TACACS+服务器上的AAA认证

R2(config)#username admin2 password admin2
R2(config)#tacacs-server host 192.168.2.2
R2(config)#tacacs-server key admin2
R2(config)#aaa new-model
R2(config)#aaa authentication login default group tacacs+ local
R2(config)#line console 0
R2(config-line)#login authentication default

3、在路由器R3配置基于RADIUS服务器的AAA认证

R3(config)#username admin3 password admin3
R3(config)#tacacs-server host 192.168.3.2
R3(config)#tacacs-server key admin3
R3(config)#aaa new-model
R3(config)#aaa authentication login default group radius local
R3(config)#line console 0
R3(config-line)#login authentication default



 五，验证登录

验证Telnet配置

用AAA TACACS+服务器验证用户EXEC登入

用AAA RADIUS服务器验证用户EXEC登入
