对mp4文件解析成264+AAC的过程总结（帧率计算）



MP4文件提取video，audio的过程，网上有大量的示例。无外乎参考ffmpeg, live555, mp4v2库。

因项目需要，这周基于mp4v2完成了一个功能性的示例，在这过程中，对于视频帧率的计算，遇到了一些有意思的事情。

---



首先，mp4v2库直接提供了帧率计算的方法：MP4GetTrackVideoFrameRate()，很简单。

这个函数跟下去，能发现是通过整个mp4文件的帧数/时长得出来的：

double MP4File::GetTrackVideoFrameRate(MP4TrackId trackId)
{
    MP4SampleId numSamples =
        GetTrackNumberOfSamples(trackId);
    uint64_t msDuration =
        ConvertFromTrackDuration(trackId,
                                 GetTrackDuration(trackId), MP4_MSECS_TIME_SCALE);

    if (msDuration == 0) {
        return 0.0;
    }

    return ((double)numSamples / double(msDuration)) * MP4_MSECS_TIME_SCALE;
}

 没毛病。

帧率为30的mp4，提取完264帧存文件后，用Elecard StreamEye Tools验证，也播放显示正常。



但是，突然好奇一点，这是264裸流。帧率肯定不能像mp4v2库一样，通过时长来计算，同样也没有头信息存储它。

那Elecard怎么知道的？

肯定是在264帧里有。



是的，在SPS NAL单元里。

那就得对SPS解析了，这个嘛，自己写是不可能的，这辈子都不会自己写这种解析的。

找了网上的代码，也不难。

bool h264_decode_sps(BYTE * buf, unsigned int nLen, int &width, int &height, int &fps)
{
     ...

     if (timing_info_present_flag)
     {
           int num_units_in_tick = u(32, buf, StartBit);
           int time_scale = u(32, buf, StartBit);
           fps = time_scale / num_units_in_tick;

           int fixed_frame_rate_flag = u(1, buf, StartBit);
           if (fixed_frame_rate_flag)
           {
                 fps = fps / 2;
           }
     }

    ...
}



语法清晰易懂，语义完全蒙圈。

如果这段代码work正常，也就没有后面的折腾了。

我试过多个文件，这样计算出来的fps会有很高概率是错的，而且肯定是翻倍。即30帧的视频计算出60帧，24帧的为48帧。

原因嘛，用Elecard看也很清楚，就是出错的264文件SPS，其 fixed_frame_rate_flag 不为1。所以没有执行fps/2那个逻辑，就错了。

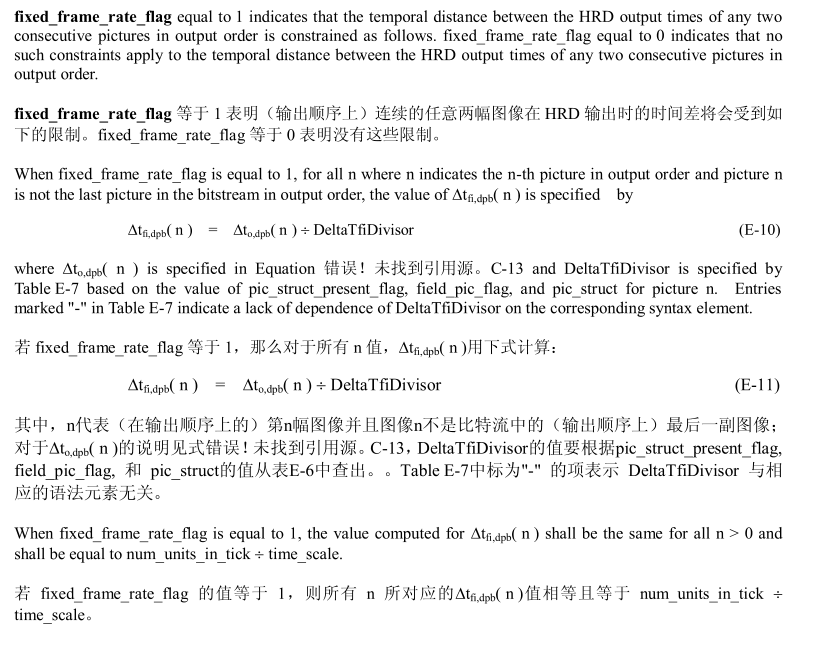

那看来这个算法有问题，需要再深入解读了，看看264规范吧，这个 fixed_frame_rate_flag 是啥意思。

好家伙，这一看，可复杂了，还涉及一个因子： DeltaTfiDivisor。

它又是根据另外几个参数组合约定的。

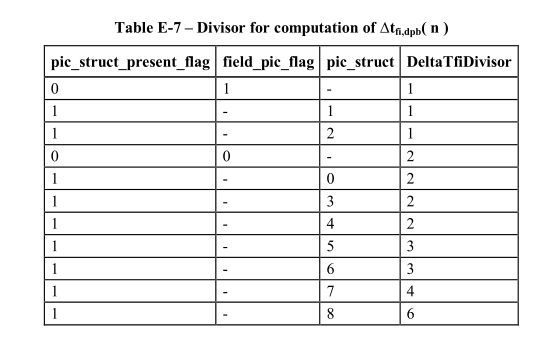

从上表来看，里面的几个参数，不是在SPS里的，所以也不知道该如何改进上面那段计算fps的代码。

于是，继续看源码吧，再结合264标准啃。

找到live555看是怎么整的，人家能直接对264裸流进行实时rtsp传输，肯定也要计算这个帧率。

在 liveMedia\H264or5VideoStreamFramer.cpp 里找到了答案。

原来live555还计算了SEI这个NAL单元，在函数analyze_sei_payload()：



DeltaTfiDivisor =
      pic_struct == 0 ? 2.0 :
      pic_struct <= 2 ? 1.0 :
      pic_struct <= 4 ? 2.0 :
      pic_struct <= 6 ? 3.0 :
      pic_struct == 7 ? 4.0 :
      pic_struct == 8 ? 6.0 :
      2.0;
      }

 额外话，这里把C语言三元运算符用到了新境界。



这个实现和上面的表完全对上。但这个SEI （Supplemental enhancement information）看全称就知道，它不是必须存在的，如果没有SEI呢？

看看double DeltaTfiDivisor的初值吧，原来live555代码写死是2.0

那好吧，这貌似就可以参照权威了。如果解析SPS获得视频帧率，可以粗暴的直接：

        if(num_units_in_tick > 0)
            fps = time_scale / num_units_in_tick / 2;





好了，再看看 ffmpeg，看这个重量级工具是怎么整这个帧率的。



使用ffprobe.exe file1.264可以看到类似这样的输出：
    Stream #0:0: Video: h264 (High), yuv420p(progressive), 1280x720 [SAR 1:1 DAR 16:9], 24 fps, 24 tbr, 1200k tbn, 48 tbc

这个264文件，帧率为24。跟踪代码，看到数据是由 ffprobe.c 里调用 avformat_find_stream_info() 计算出的，在libavformat\utils.c

这个函数内容太丰富了，只能看关键部分。

在 AVStream* st 里，有两个表示帧率的成员：r_frame_rate 和 avg_frame_rate
在ffprobe.exe输出时，分别表示 tbr, 和 fps。这其实是两个不同含义的值，
但如果是一段电影视频，它们通常是一样的。如果是流传输，只要过程中帧率不变，应该也是一样的。

int avformat_find_stream_info(AVFormatContext *ic, AVDictionary **options)
{
    ...

        // Average framerate
        // st->avg_frame_rate 是总帧数/时长这个帧率的含义
        // 但这里的 codec_info_duration_fields 和 codec_info_duration 具体含义仍未理解到位。
        av_reduce(&st->avg_frame_rate.num, &st->avg_frame_rate.den,
              st->info->codec_info_duration_fields * (int64_t) st->time_base.den,
              st->info->codec_info_duration * 2 * (int64_t) st->time_base.num, 60000);

    ...

        /**
         * Real base framerate of the stream.
         * This is the lowest framerate with which all timestamps can be
         * represented accurately (it is the least common multiple of all
         * framerates in the stream). Note, this value is just a guess!
         * For example, if the time base is 1/90000 and all frames have either
         * approximately 3600 or 1800 timer ticks, then r_frame_rate will be 50/1.
         */
        // st->r_frame_rate 应该是根据每一帧的PTS算出来的帧率
        av_reduce(&st->r_frame_rate.num, &st->r_frame_rate.den,
            avctx->time_base.den, (int64_t)avctx->time_base.num * avctx->ticks_per_frame, INT_MAX);

    ...
}









---



完整工程代码：

https://github.com/nightfocus/mp4ParseDemo

---
