驰骋工作流引擎设计系列09 计算到达节点设计（方向条件规则）



第1节. 关键字

驰骋工作流引擎 流程快速开发平台 workflow ccflow jflow

第1节. 计算到达节点设计（方向条件规则）

节点的方向条件，就是节点在发送的时候遇到分支，如何让系统选择业务场景下所需要到达的节点。

1.1.1: 方向条件控制规则设计

关键字：ccbpm方向条件控制规则，方向条件控制方式。

解释：一个节点向下运动遇到分支后，需要有方向条件规则来控制，这个规则有如下两种。

由连接线的条件来控制：在连接线上设置条件转向，当满足条件时，就走这一条路线，我们以请假流程为例来说明：







方向条件有很多种类型，可以根据不同的情况设置方向条件。

1.1.1: 让用户手工选择：

用户发送后，就转到一个选择到达节点界面，选择到达的节点。让用户来决定，将流程走向那里。

请参考demo流程：下图运行效果，直接在下拉框选择，要到达的节点。













这里要说明到达节点的接受人规则问题，如果到达的节点的接收人规则是由上一步操作员选择的，那么在点击发送按钮的时候，就会弹出接收人选择器按钮，如下图：









1.1.2: 由节点连接线的方向条件控制

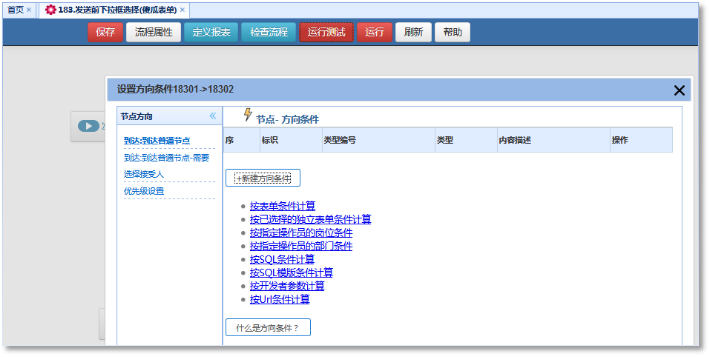

如果当前节点向下发送有分支的情况，那就需要在连接线上双击，设置方向条件。









方向条件如下：









1.1.3: 方向条件类型设计

根据需要我们把设置如下几种类型：









1.1.3.1: 按表单条件计算

概述：表单条件就是按照表单的字段值作为判断是否成立的条件。









1.1.3.2: 按已选择的独立表单条件计算

省略

1.1.3.3: 按指定操作员的岗位条件

省略

1.1.3.4: 按指定操作员的部门条件

当前操作员的部门集合与设置的部门集合有交集，就成立。

1.1.3.5: 按SQL条件计算

设置的是一个查询sql,返回来的是大于0的数值就成立，，反正就不成立。

1.1.3.6: 按SQL模版条件计算

同上

1.1.3.7: 按开发者参数计算

这个参数一般是api传递过来的数据，是key+操作符号value的方式。比如jiner 》 1 如果数据成立，就通过。

1.1.3.8: 按Url条件计算

类似与执行sql,返回一个值。

1.1.4: 数据库设计

数据内容：WF_Cond











数据库结构：











详细的字段信息请参考该表的数据库结构。
