用EA画UML类图

1. 用模板创建基本类图

2. 打开常用的几个工具栏

3. 绘制类图

补充：

• 选择perspective

• Quick Link

---

用模板创建基本类图

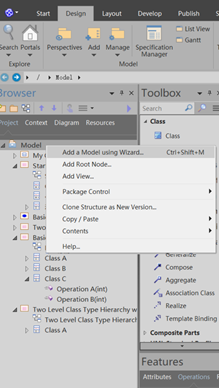

右击Model，选择Add a Model using Wizard…

出现以上界面以后可以按需选择模板，右边有对模板的介绍，选择好以后点击Create Pattern。

打开常用的几个工具栏

点击Start -> Design 可以选择要显示的工具栏。

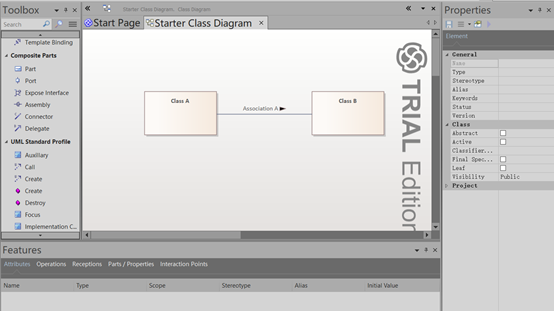

• Toolbox：显示可以添加在当前打开图表的元素。
• Features：修改类的属性，方法，返回值，参数列表…
• Properties: 当单击图中一个元素，可以修改属性的名称，类型…

绘制类图

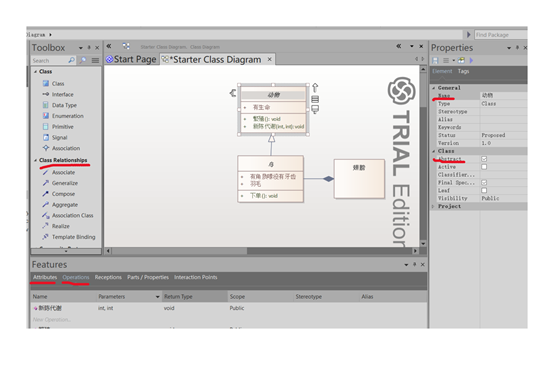

从Toolbox选择类和关系添加到图表(鼠标左击class，点击图表空白处生成类；鼠标左击关系，再按住一个元素并拖动到另一个元素上生成关系)，在Properties里修改元素名字，是否为抽象类，在Features里修改类的属性，方法。

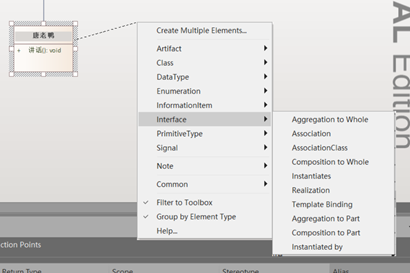

增加接口。 Quick Link（见补充）-> interface -> Realization

补充

• 选择perspective

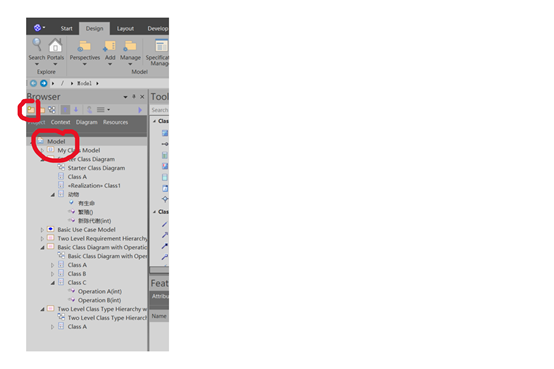

点击文件夹或者右击Model再选择Add a Model using wizard…都可以。

• Quick Link


  按住元素右上方的箭头，拖动到图中其他元素或者空白处，可以快速建立两个元素之间的关系或者创建一个元素并建立关系。
