实验1：SDN拓扑实践

一、实验要求

（一）基本要求

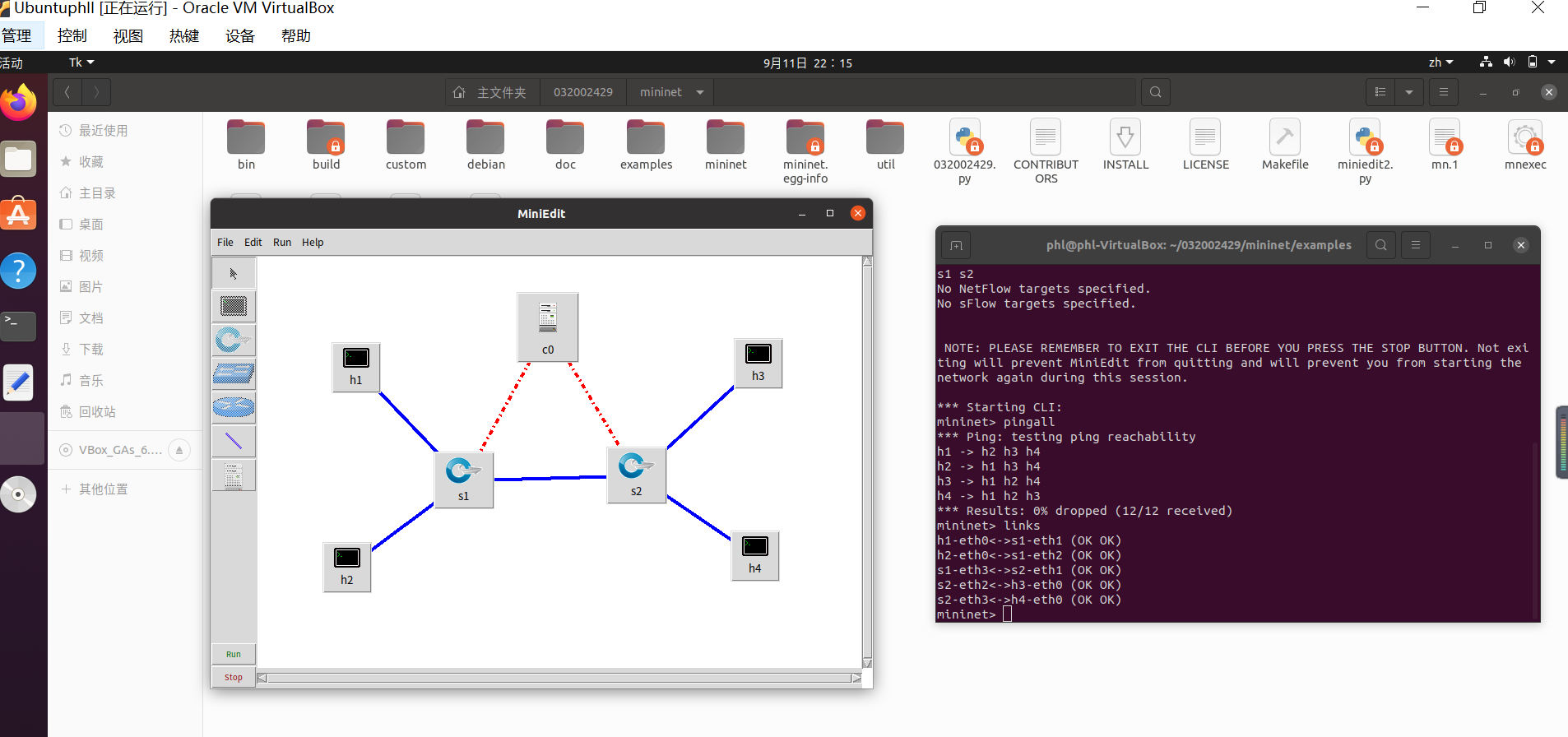

1.使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。

2. 使用Mininet的命令行生成如下拓扑：

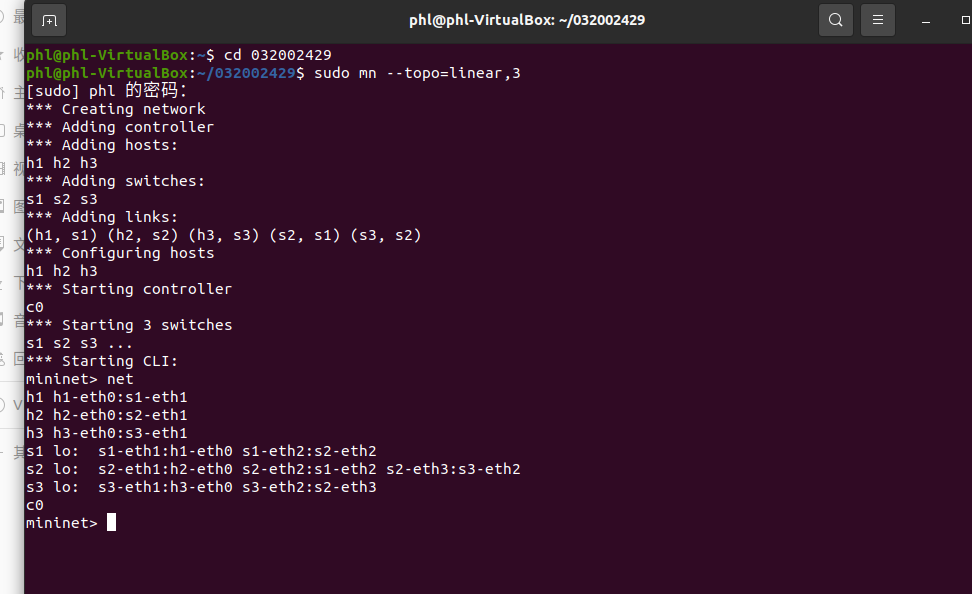

   (a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

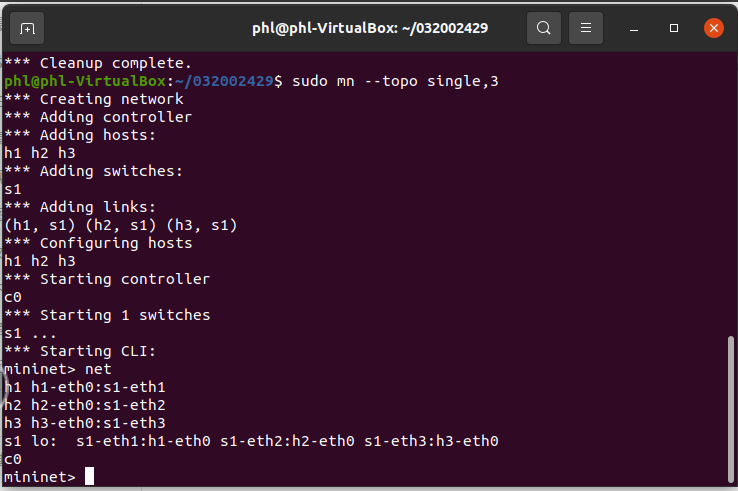

(b) 3台主机，每个主机都连接到同1台交换机上。

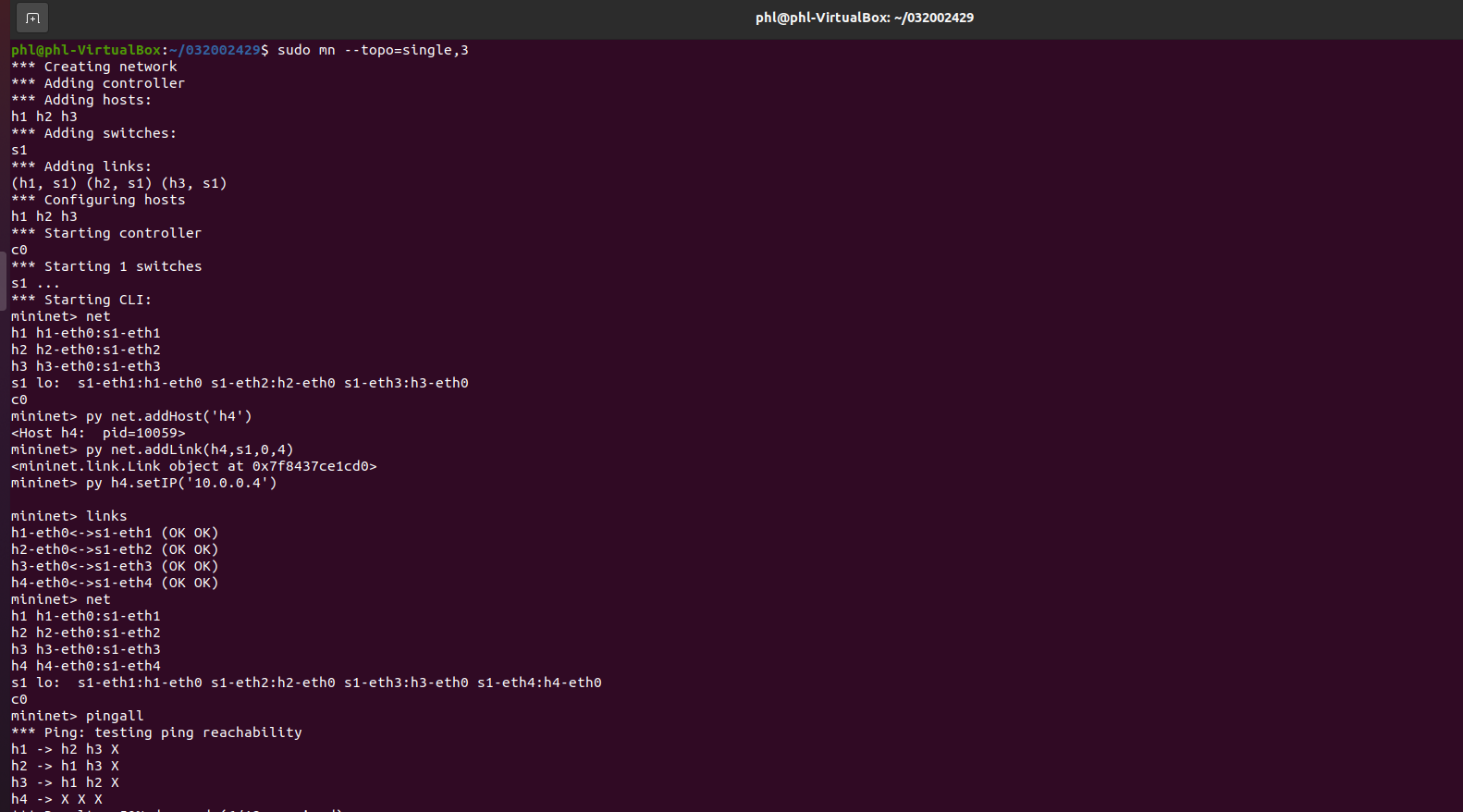

3. 在2.（ b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

4. 编辑（一）中第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：
a.h1的cpu最高不超过50%；
b.h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

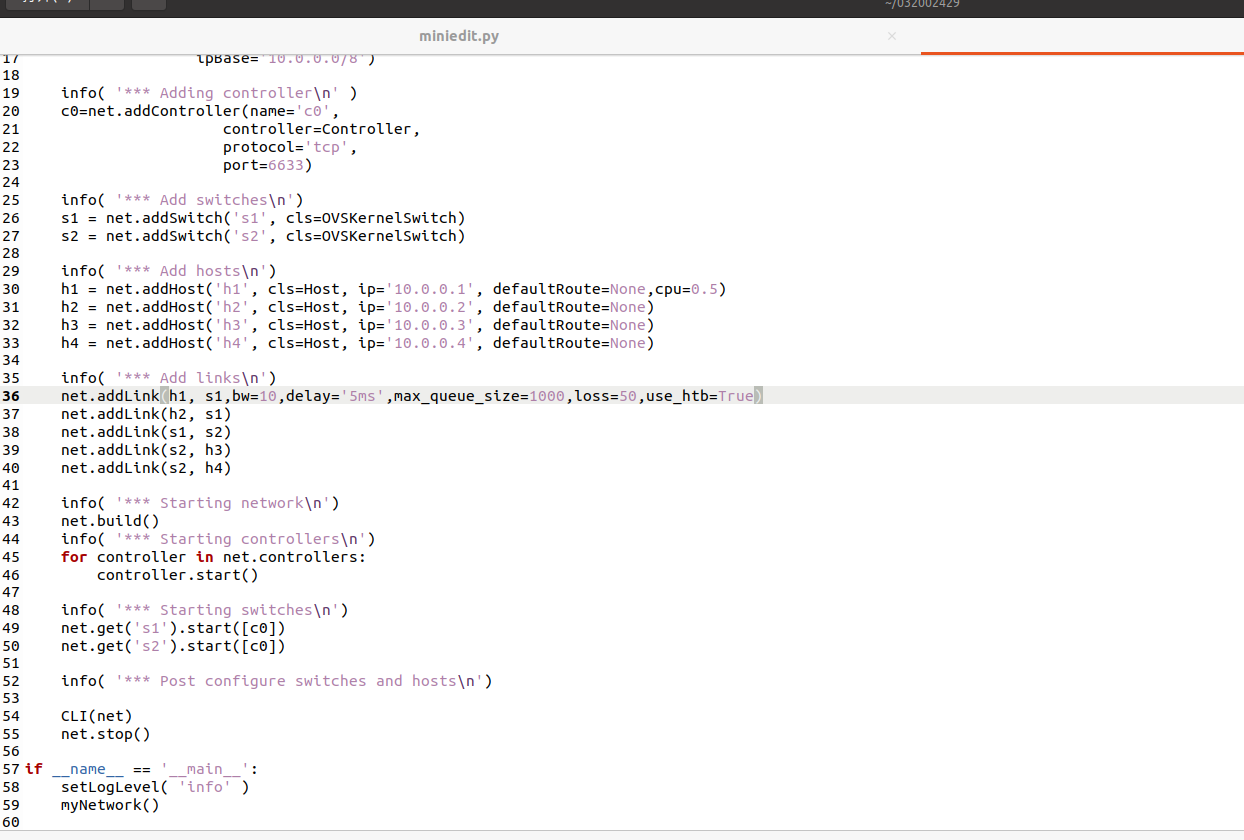

修改后代码:

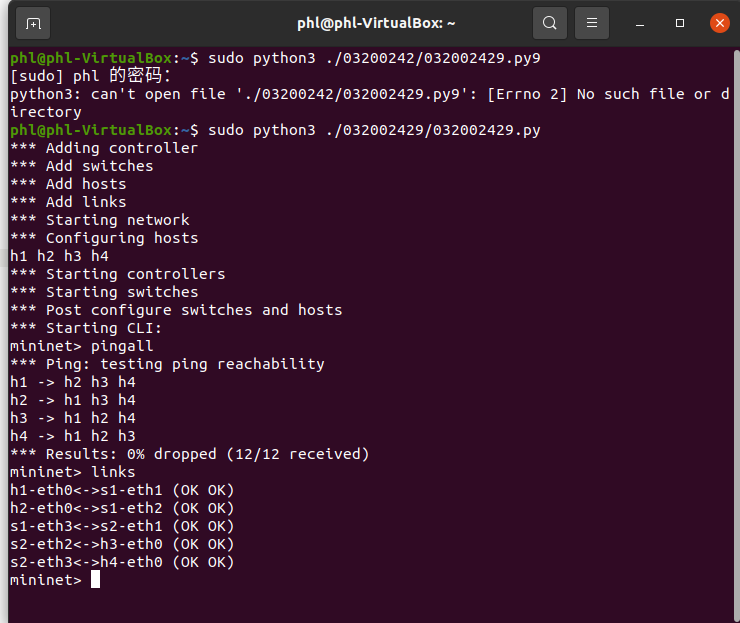

运行结果：

（二）进阶要求

编写Python脚本，生成如下数据中心网络拓扑，要求：

• 编写.py拓扑文件，命名为“学号_fattree.py”；
• 必须通过Mininet的custom参数载入上述文件，不得直接使用miniedit.py生成的.py文件；
• 设备名称必须和下图一致；
• 使用Python的循环功能实现，不得在代码中手工直接添加设备和链路。

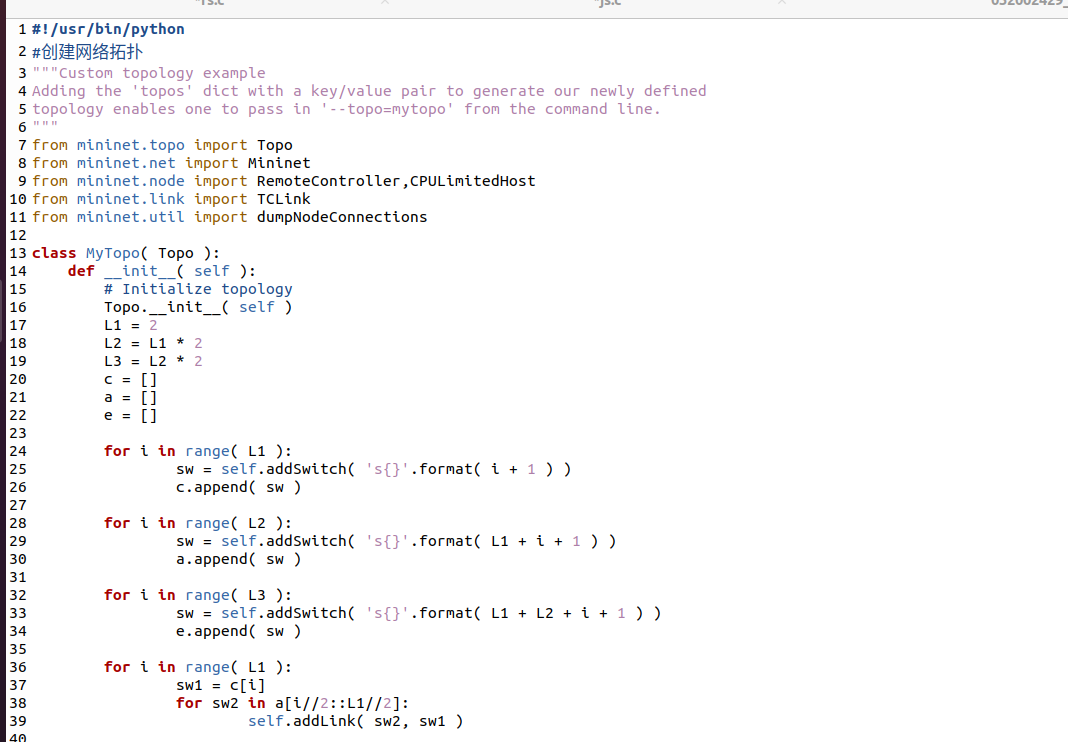

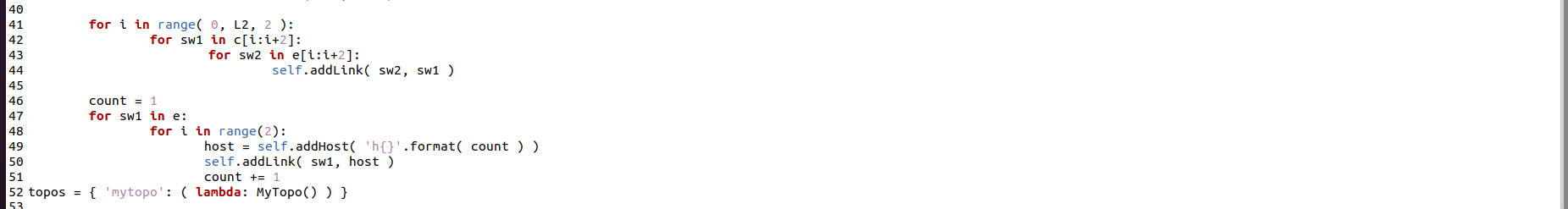

代码：

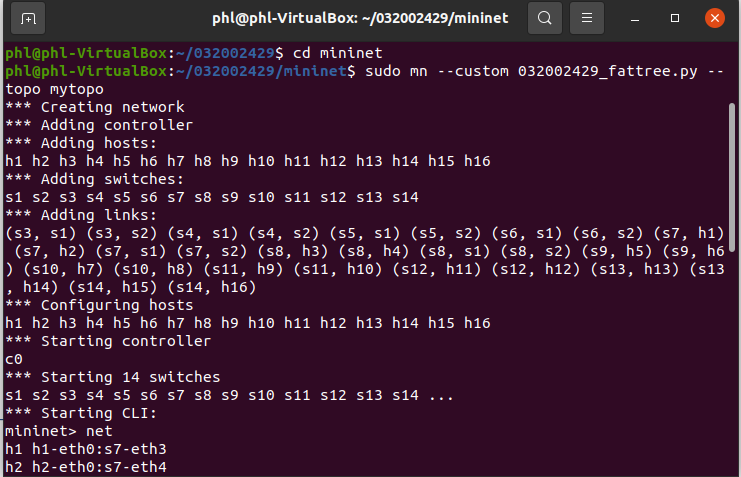

运行结果：

（三）个人总结

1.一开始在打开mininet.py时显示不存在该目录，后来重新下载了一次Mininet就可以了

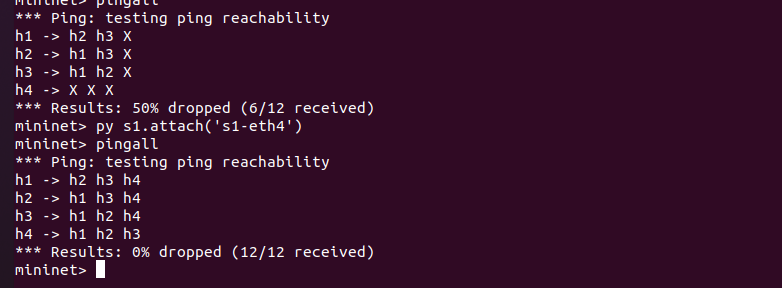

2.在进行增加一台主机时，一开始只进行了addHost和addLink，发现运行结果不对，后来参考同学的，增加了py s1.attach('s1-eth4')，之后各个主机才连通

3.在进行进阶要求时，我把部分代码直接复制到终端里，导致运行不出结果，后来自己一个个打空格并且对齐才能运行。

4.实验过程中遇到很多专业名词都不懂，要多多上网查阅资料。

在三台主机，一台交换机的基础上再增加主机时，只按照老师给的ppt执行ahhHost和addList并没有成功，后来再给增加的主机赋予IP才成功。

5.老师给的步骤很详细，在网上也可以找到相关资料，遇到不会的直接可以百度搜，尝试理解。本次实验较为简单，遇到的问题也没有很多，做的比较顺，也学到了很多。
