实验1：SDN拓扑实践

实验1：SDN拓扑实践

一、实验目的

1. 能够使用源码安装Mininet；
2. 能够使用Mininet的可视化工具生成拓扑；
3. 能够使用Mininet的命令行生成特定拓扑；
4. 能够使用Mininet交互界面管理SDN拓扑；
5. 能够使用Python脚本构建SDN拓扑。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

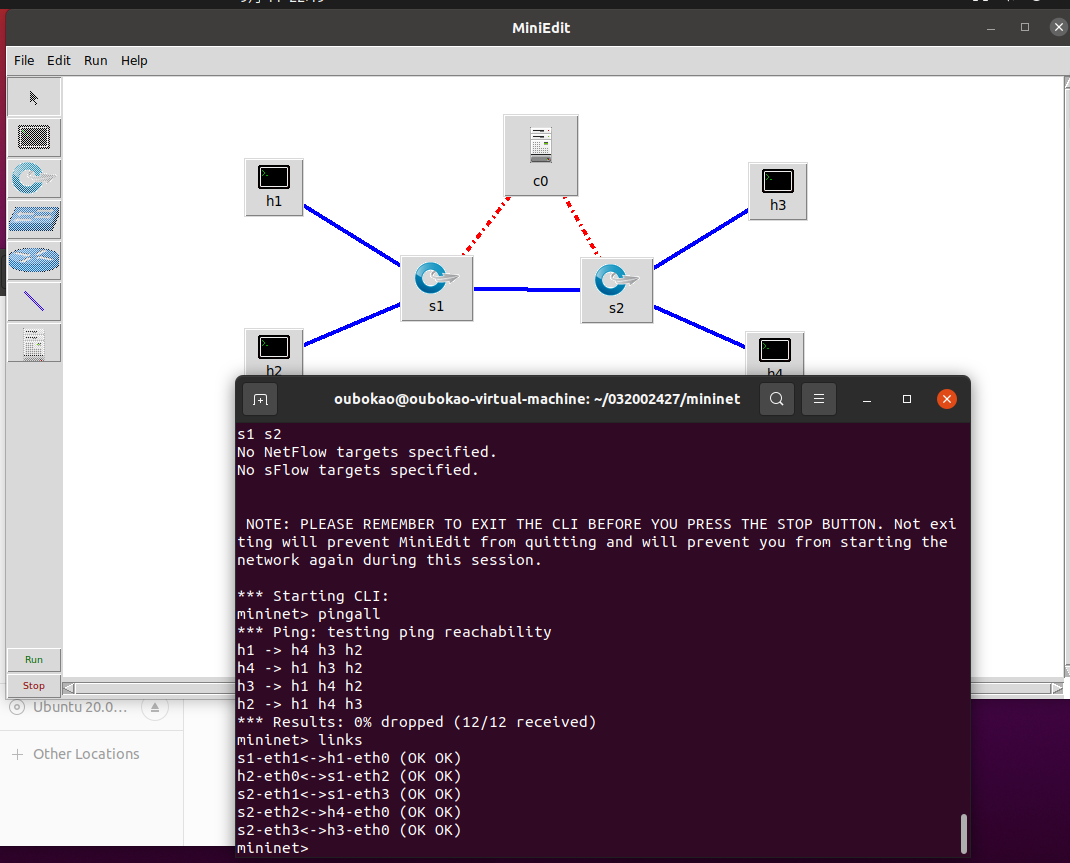

1.使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。

2.使用Mininet的命令行生成如下拓扑：

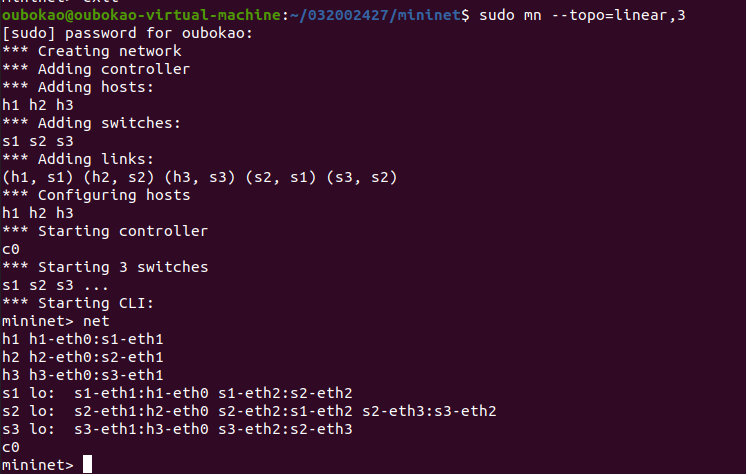

a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

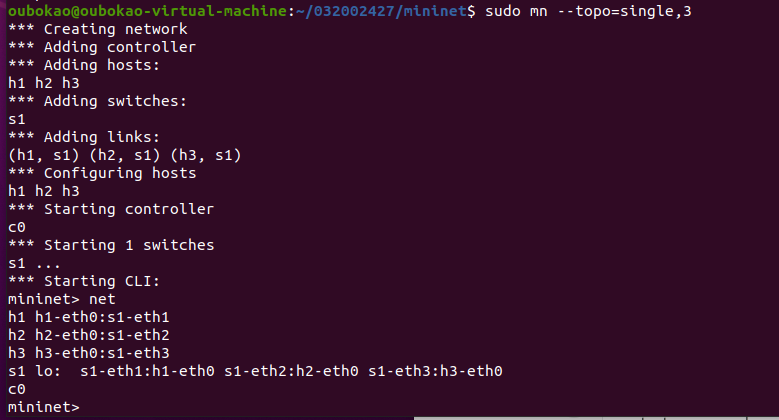

b) 3台主机，每个主机都连接到同1台交换机上。

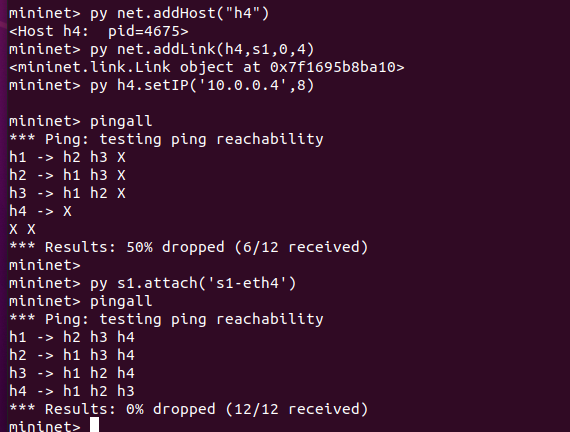

3.在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

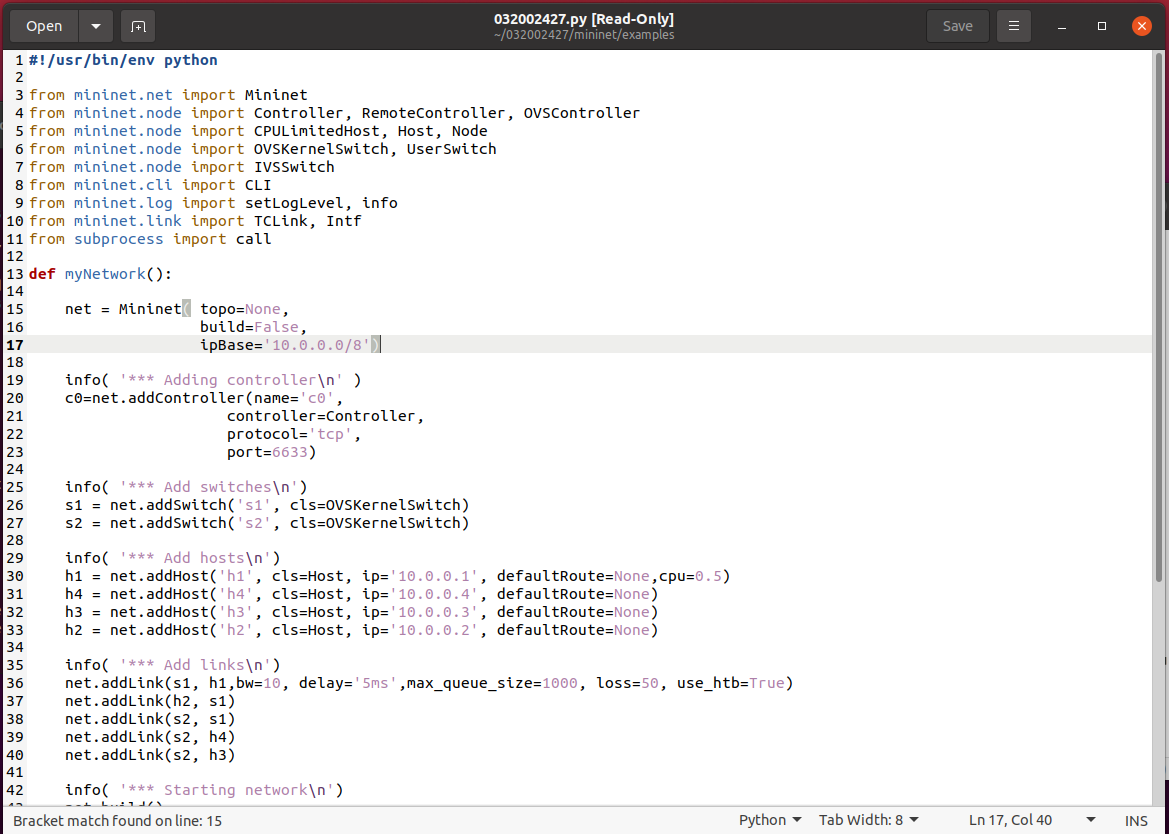

4.编辑（一）中第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：

a) h1的cpu最高不超过50%；
b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

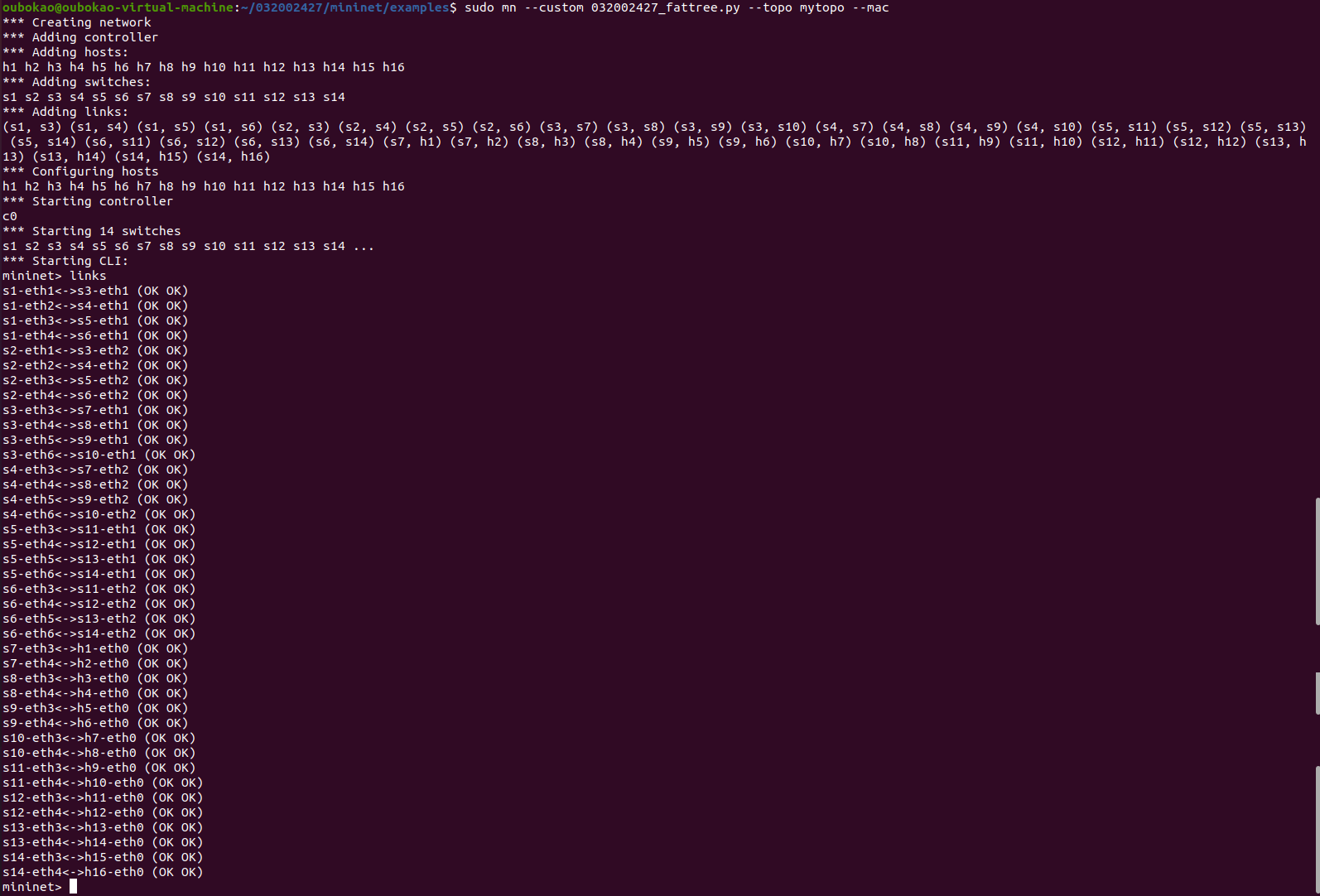

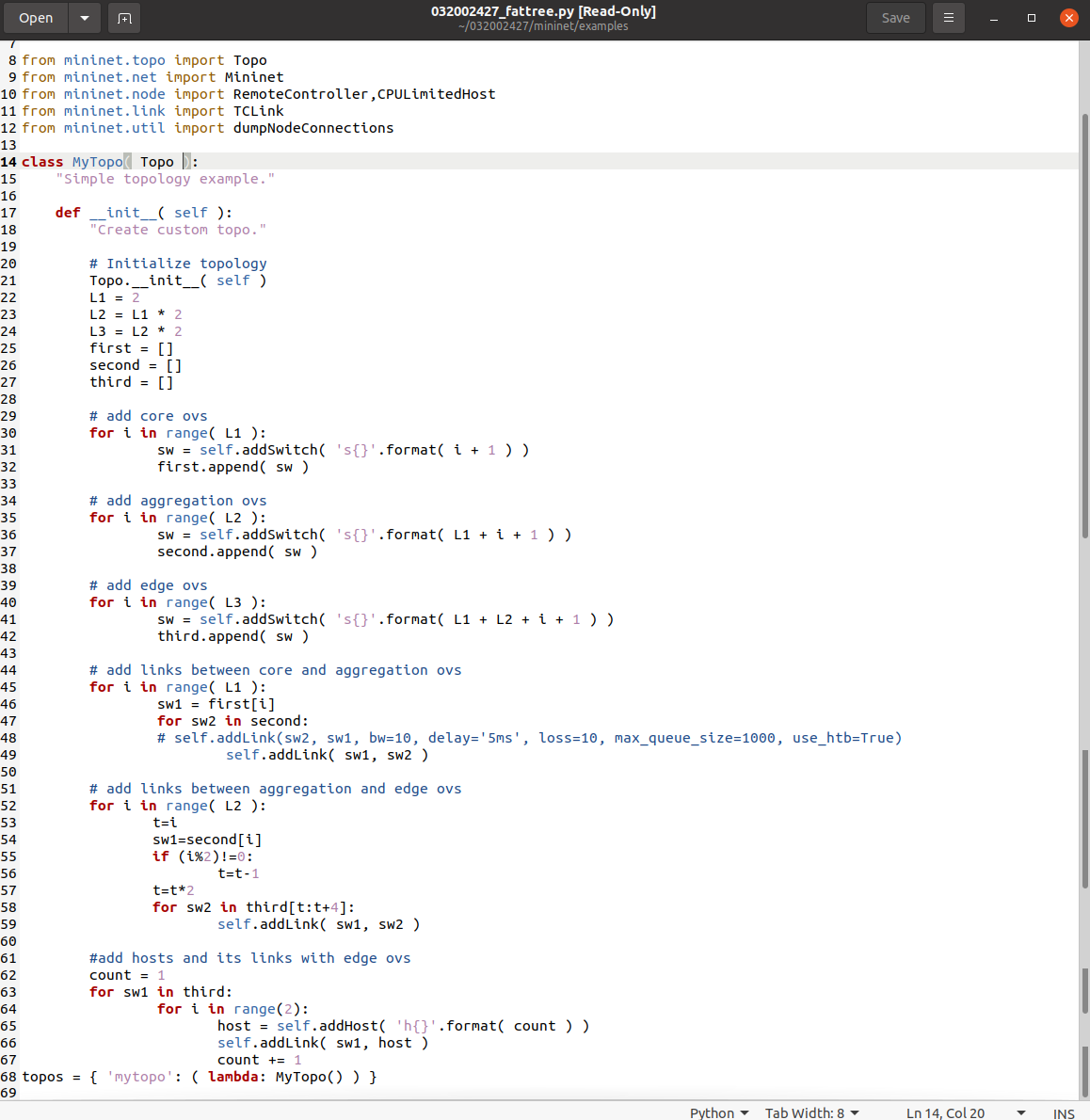

（二）进阶要求

四、个人总结

初次接触mininet，对原理和操作有许多不理解的地方，因此我只能先寻找各种资料，去理解实验要求，并根据pdf，逐步实现各种要求。

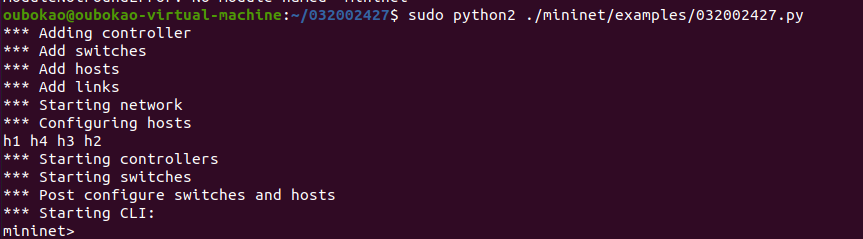

此次实验并不难，整体进行得较为顺利，但仍有部分地方出现错误，如添加网络性能限制实验中，运行文件命令sudo python2 ./mininet/examples/032002427.py中python2写成了python3，导致因版本问题而产生的ModuleNotFoundError。在进阶实验中，我重新熟悉了python语言，并能利用mininet库实现实验要求。

通过这次实验，我对mininet的可视化操作和命令行操作更加熟悉，对SDN也有了进一步的理解，但我了解还不够深入，我会在后续的实验中不断探索，加强理解。
