实验二：结构化分析与设计

                               **实验二 结构化分析与设计**

一.实验目的

（1）掌握结构化的需求分析方法；

（2）掌握分层数据流图的绘制、数据字典和加工说明的编制；

（3）掌握数据流图映射为软件结构图的方法；

（4）掌握需求说明书和设计说明。书的主要内容，学习软件需求说明书和设计说明书的编写；

（5）掌握测试的基本方法。

二.实验内容

（1）参考一个熟悉的系统，如，机票预订系统/教材订购系统/ATM自动取款机，讨论其用户需求、系统需求和业务需求；

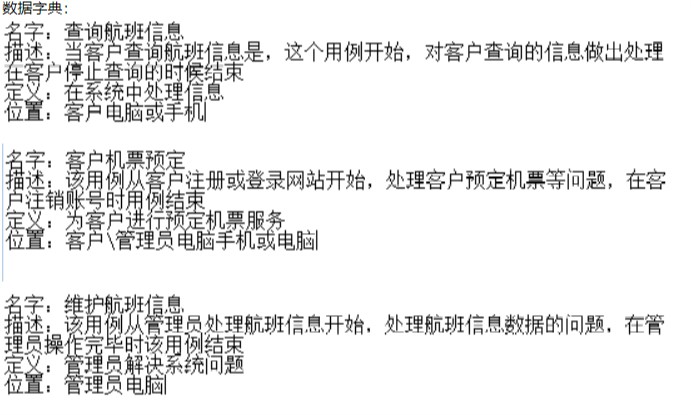

（2）绘制系统的分层数据流图，并给出数据字典；

（3）将系统的分层数据流图映射为软件结构图，绘制软件结构图；

（4）为关键模块进行详细设计，如绘制关键模块的流程图；

（5）实现系统部分功能并测试。

【实例1】机票预订系统

参考：

（1）携程网：https://flights.ctrip.com/international/search/domestic

（2）去哪儿：https://www.qunar.com/?ex_track=auto_4e0d874a

为了方便旅客，某航空公司拟开发一个机票预定系统。旅行社把预定机票的旅客信息（姓名、性别、工作单位、身份证号码、旅行

时间、旅行目的地等）输入该系统，系统为旅客安排航班，旅客在飞机起飞前一天凭取票通知和账单交款取票，系统核对无误即印出

机票给顾客

三.实验步骤

（1）复习结构化的分析与设计方法的主要过程；

（2）讨论系统存在的用户角色、工作流等；

（3）对关键功能绘制数据流图，给出数据字典，并反复讨论数据流的合理性；

（4）对应数据流图，设计系统的功能结构图，关键模块的流程图；

（5）选择对应的结构化程序设计语言，实现并测试部分功能模块

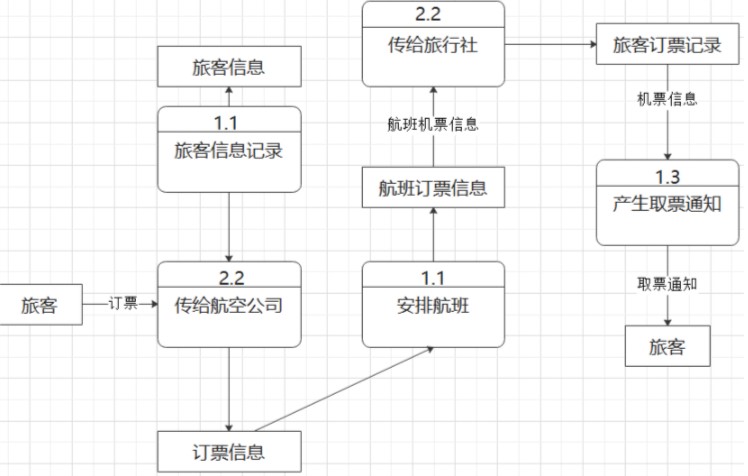

旅客订票流程图：

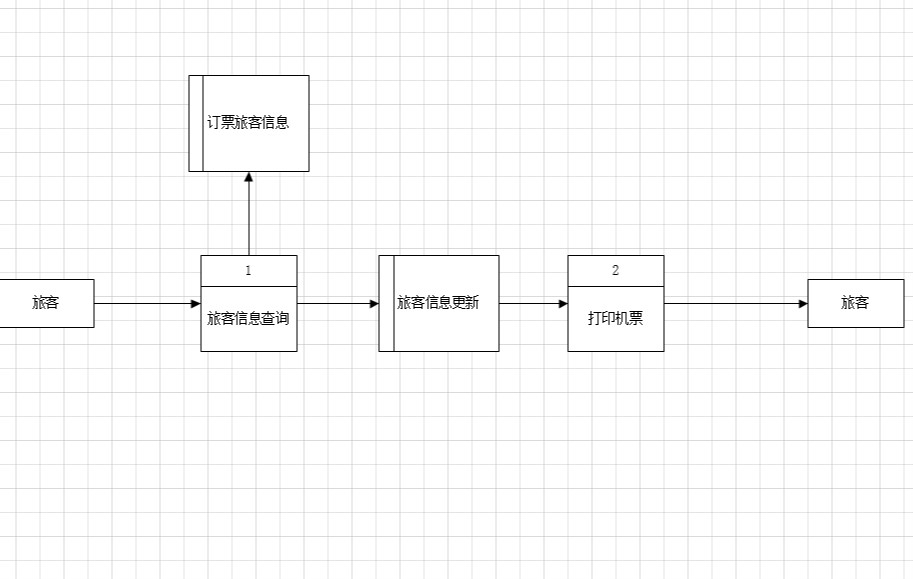

旅客取票流程图：

四.思考题

（1）简述需求说明书，概要设计，详细设计说明书的主要内容。
需求说明书是为了使用户和软件开发者双方对该软件的初始规定有一个共同的理解，使之成为整个开发工作的基础而编制的，其主要包括了细化到适当层次的数据流图、数据字典和黑盒形式的算法描述等内容；
概要设计的主要任务是把需求分析得到的系统扩展用例图转换为软件结构和数据结构。设计软件结构的具体任务是：将一个复杂系统按功能进行模块划分、建立模块的层次结构及调用关系、确定模块间的接口及人机界面等。数据结构设计包括数据特征的描述、确定数据的结构特性、以及数据库的设计。显然，概要设计建立的是目标系统的逻辑模型，与计算机无关；
详细设计说明书的关键任务是确定怎样具体地实现用户需要的软件系统，也就是要设计出程序的“蓝图”。除了保证软件的可靠性之外，使将来编写的程序可读性好、易于理解、易于测试、易于修改和维护，是详细设计阶段最重要的目标。

（2）结构化分析方法与面向对象分析方法有无本质上的不同？
相同点：它们都是为了设计出符合用户需求的软件。同时，都使用了抽象和分解的方法，即对现有的现实问题进行不断地分解，同时也是对现实问题的一种抽象。分解有利于加深对现实问题的理解，并降低解决问题的难度，而抽象是为了降低软件模块之间的耦合性，让不同部分之间不用过多地互相考虑细节，让不同部分对应分解后的不同子问题，并利用抽象的性质良好地结合在一起。

不同点：结构化设计以数据为最关键的实体，着眼于处理数据的整个流程基于过程地考虑整个数据通过软件时的变化。而面向对象方法则从现实中人的角度考虑问题，将软件功能转变为不同模块的动作和模块间的通信。

（3）对数据流图进行审查有何意义？
1、便于用户表达功能需求和数据需求及其联系；
2、便于两类人员共同理解现行系统和规划系统的框架；
3、清晰表达数据流的情况；
4、有利于系统建模.
