实验6：开源控制器实践——RYU

实验6：开源控制器实践——RYU
实验目的
能够独立部署RYU控制器；
能够理解RYU控制器实现软件定义的集线器原理；
能够理解RYU控制器实现软件定义的交换机原理。

实验要求
（一）基本要求

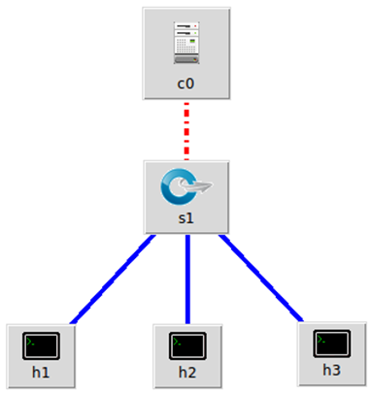

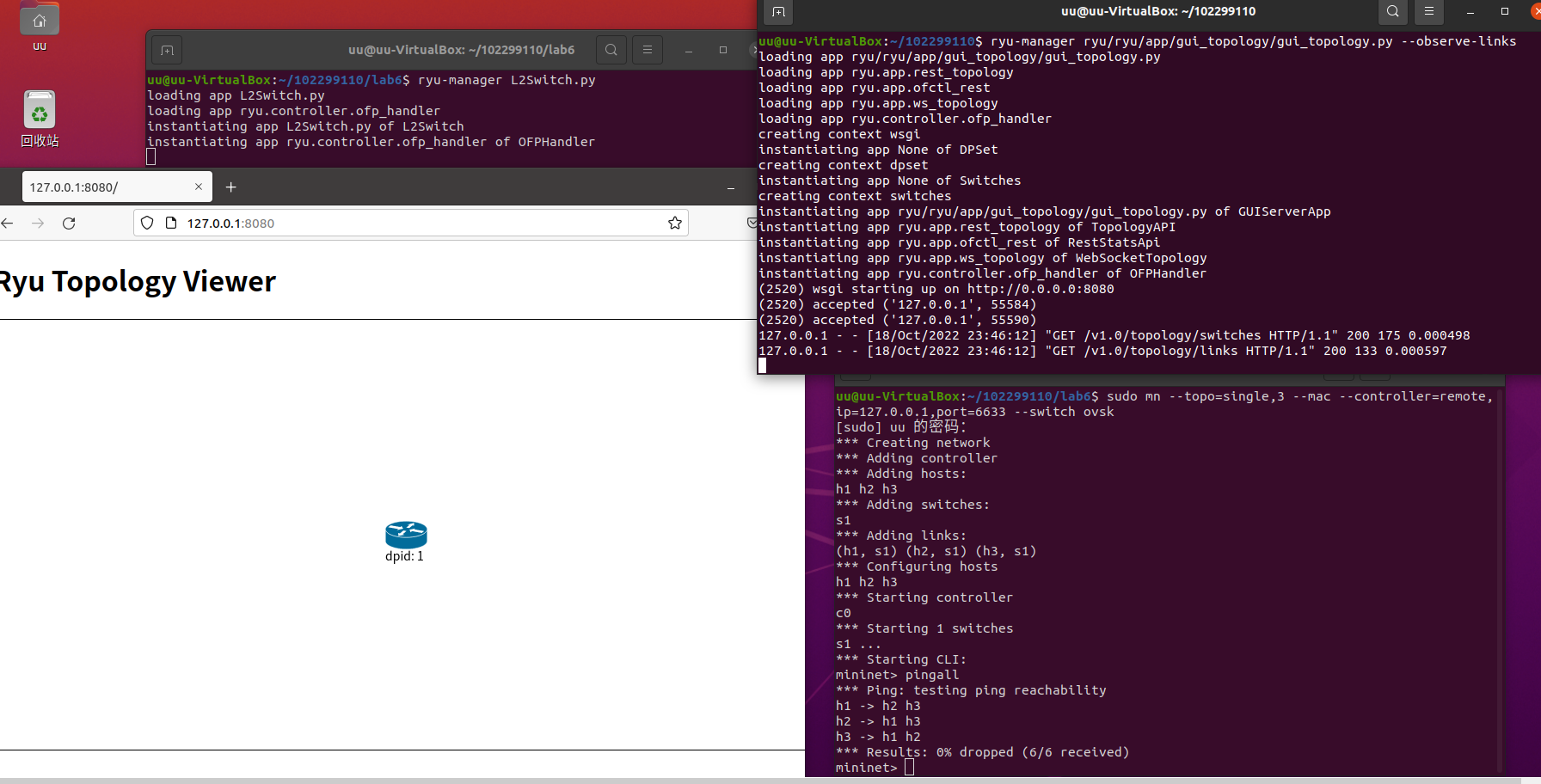

搭建下图所示SDN拓扑，协议使用Open Flow 1.0，并连接Ryu控制器，通过Ryu的图形界面查看网络拓扑。

阅读Ryu文档的The First Application一节，运行当中的L2Switch，h1 ping h2或h3，在目标主机使用 tcpdump 验证L2Switch，分析L2Switch和POX的Hub模块有何不同。
创建L2Switch.py文件并添加代码

开启主机终端 mininet>xterm h2 h3
在h2主机终端中输入tcpdump -nn -i h2-eth0
在h3主机终端中输入tcpdump -nn -i h3-eth0

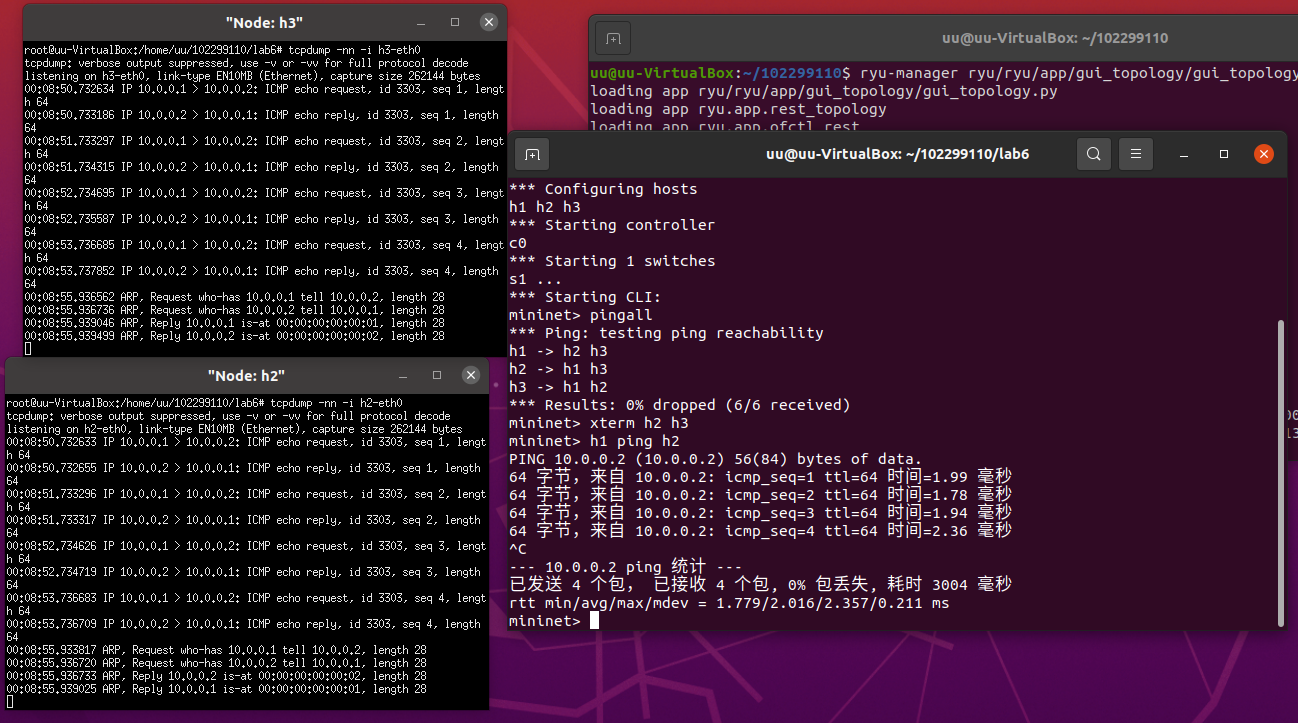

h1 ping h2

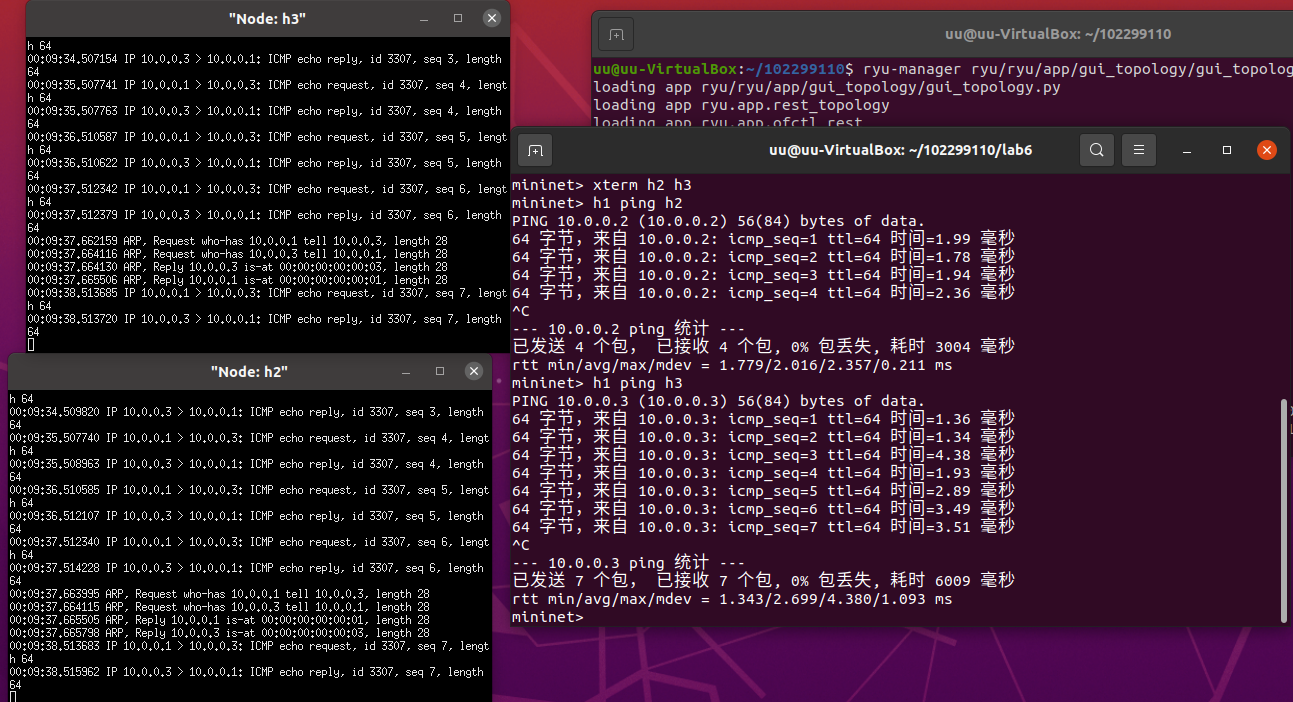

h1 ping h3

分析L2Switch和POX的Hub模块有何不同

Hub和L2Switch模块都是洪泛转发，但L2Switch模块下发的流表无法查看，而Hub模块下发的流表可以查看

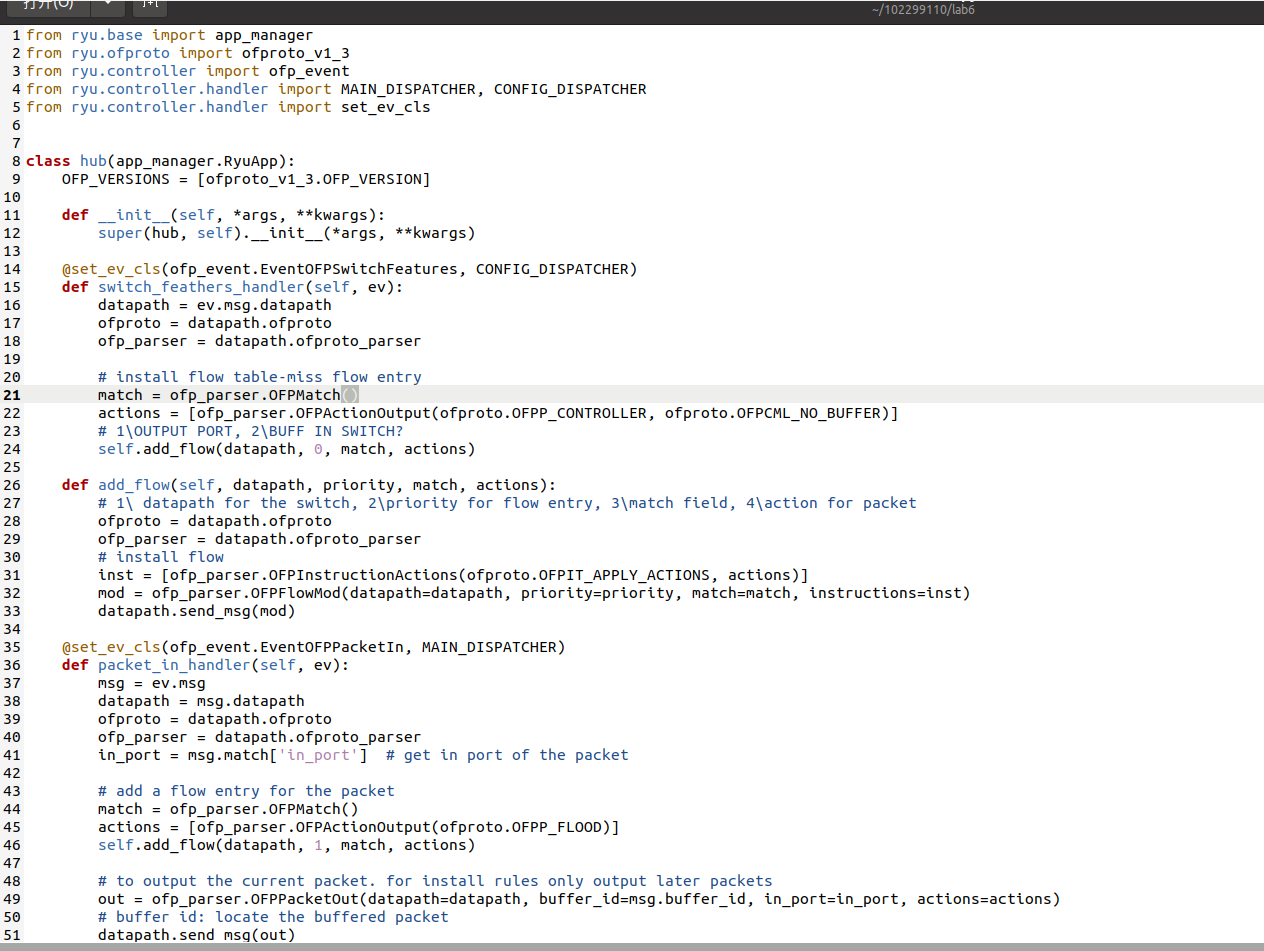

编程修改L2Switch.py，另存为L2xxxxxxxxx.py，使之和POX的Hub模块的变得一致

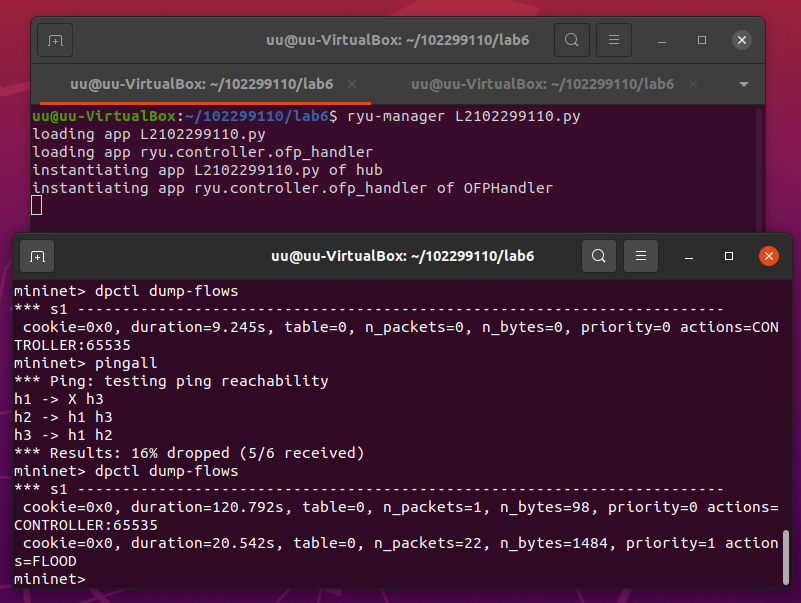

运行结果：
运行ryu-manager L2102299110.py

个人总结

在实验中，要先运行ryu再建拓扑才能ping通，实验操作与pox控制器差不多，因此能较为快速完成对应步骤。
