实验3 OpenFlow协议分析实践

实验3：OpenFlow协议分析实践
一、实验目的
能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。
二、实验环境
Ubuntu 20.04 Desktop amd64

三、实验要求
（一）基础实验

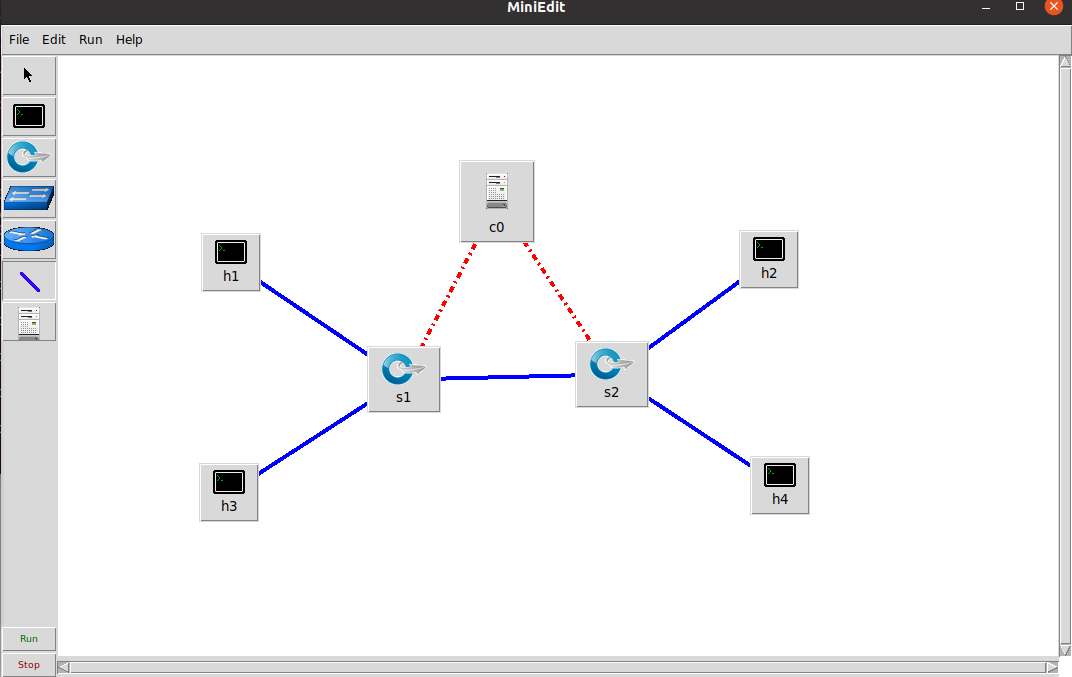

• 搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据包。

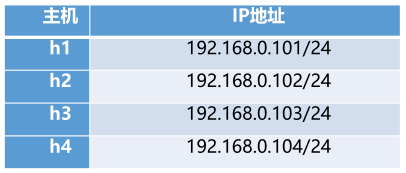

• IP配置如下：

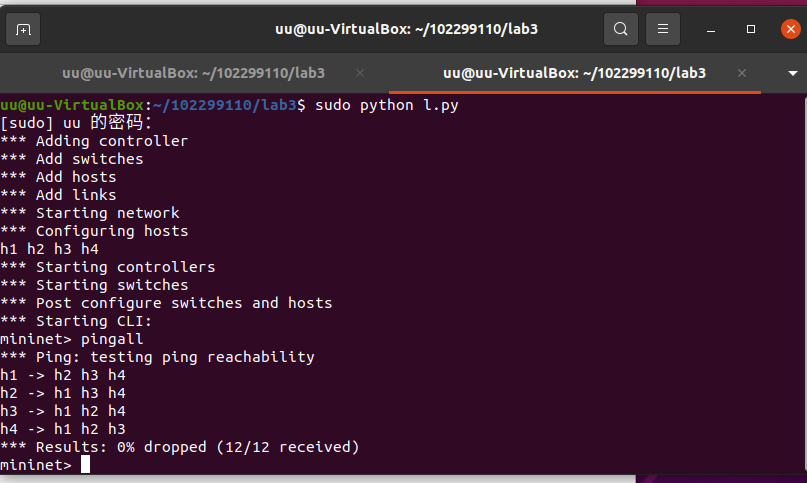

• Pingall并抓包

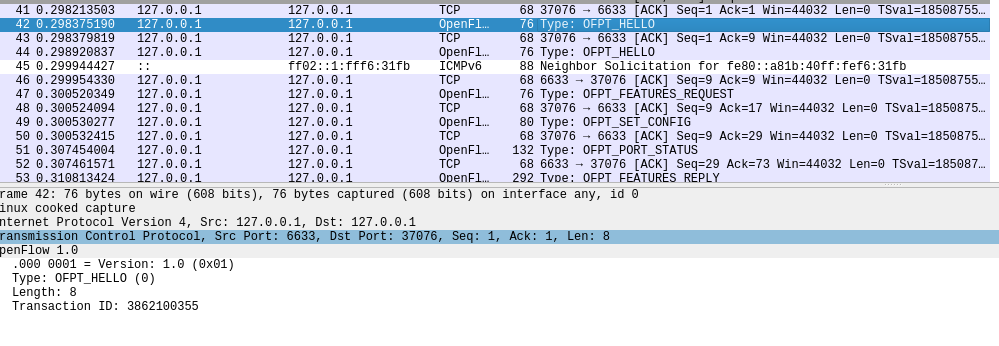

（1）hello

控制器6633端口 发送“我最高能支持OpenFlow1.0”信息给交换机30376端口

交换机端口30376发“我最高能支持OpenFlow1.5”信息给控制器的6633端口
于是双方建立连接，并使用OpenFlow1.0

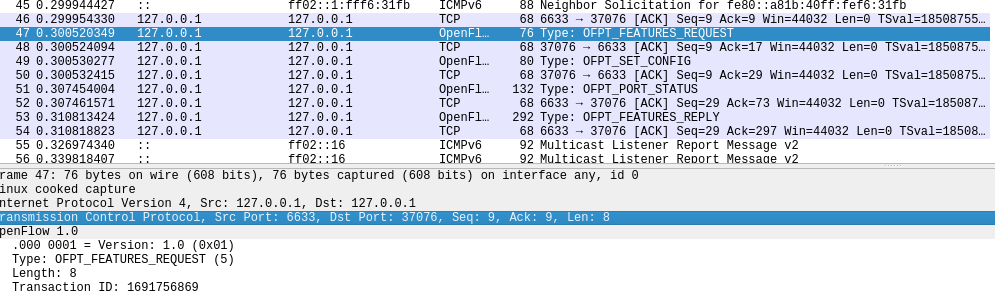

（2）Feature_Request

控制器6633端口发送“我需要你的特征信息”信息给交换机的30376端口

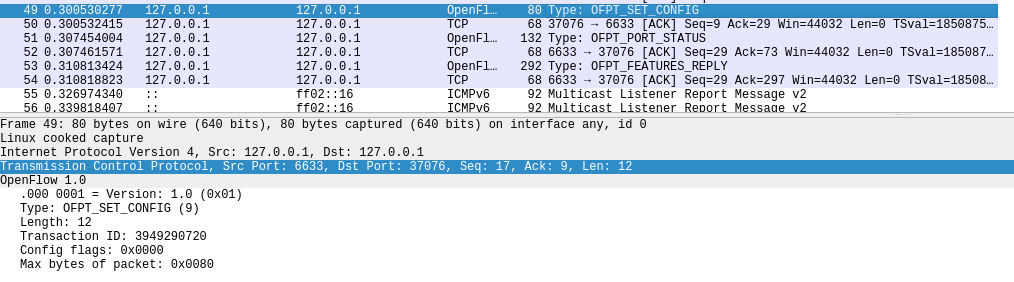

（3）Set_Config

控制器6633端口发送信息“请按照我给你的Flag和Max_Bytes of Packet进行配置"信息给交换机的30376端口

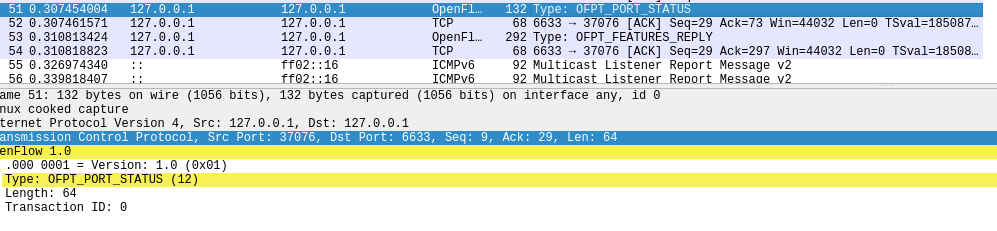

（4）Port_status

当交换机端口发生变化时，告知控制器相应的端口状态。

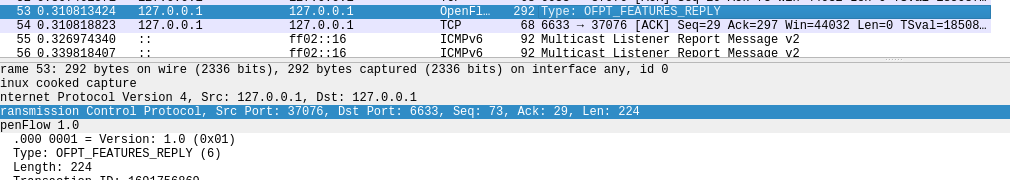

（5）Feature_Reply

交换机30376端口发送“这是我的特征信息，请查收”信息给控制器的6633端口

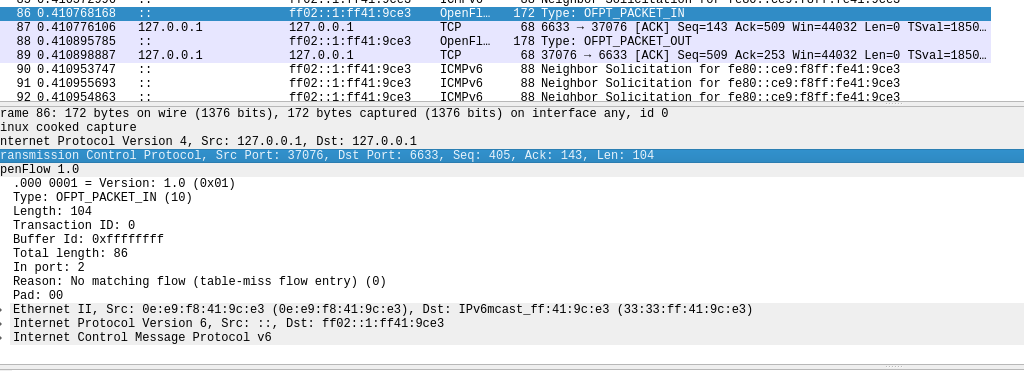

（6）Packet_in

交换机30376端口发送“有数据包进入，请指示”信息给控制器的6633端口

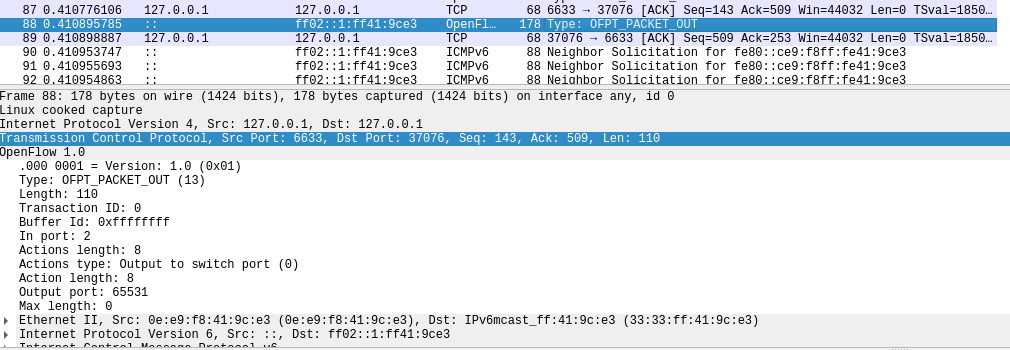

（7）Packet_out

控制器6633端口发送“请按照我给你的action进行处理”信息给交换机的30376端口

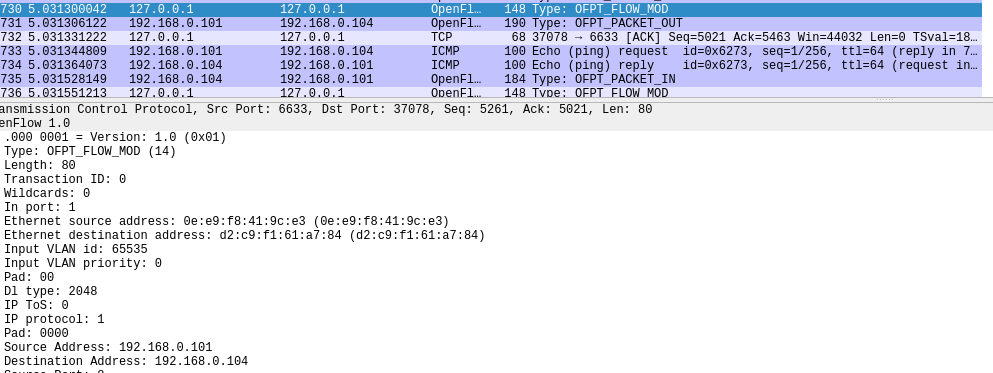

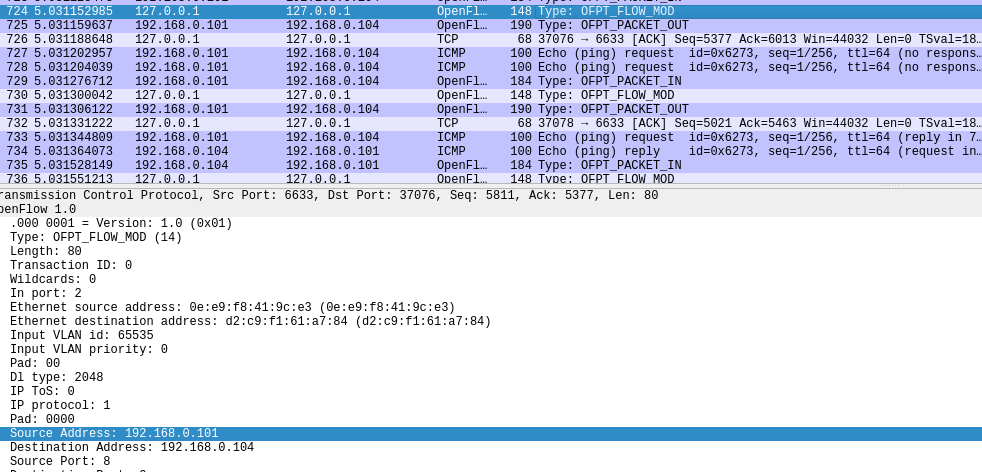

（8）Flow_Mod
控制器通过6633端口向交换机30376和交换机30378端口下发流表项，指导数据的转发处理。

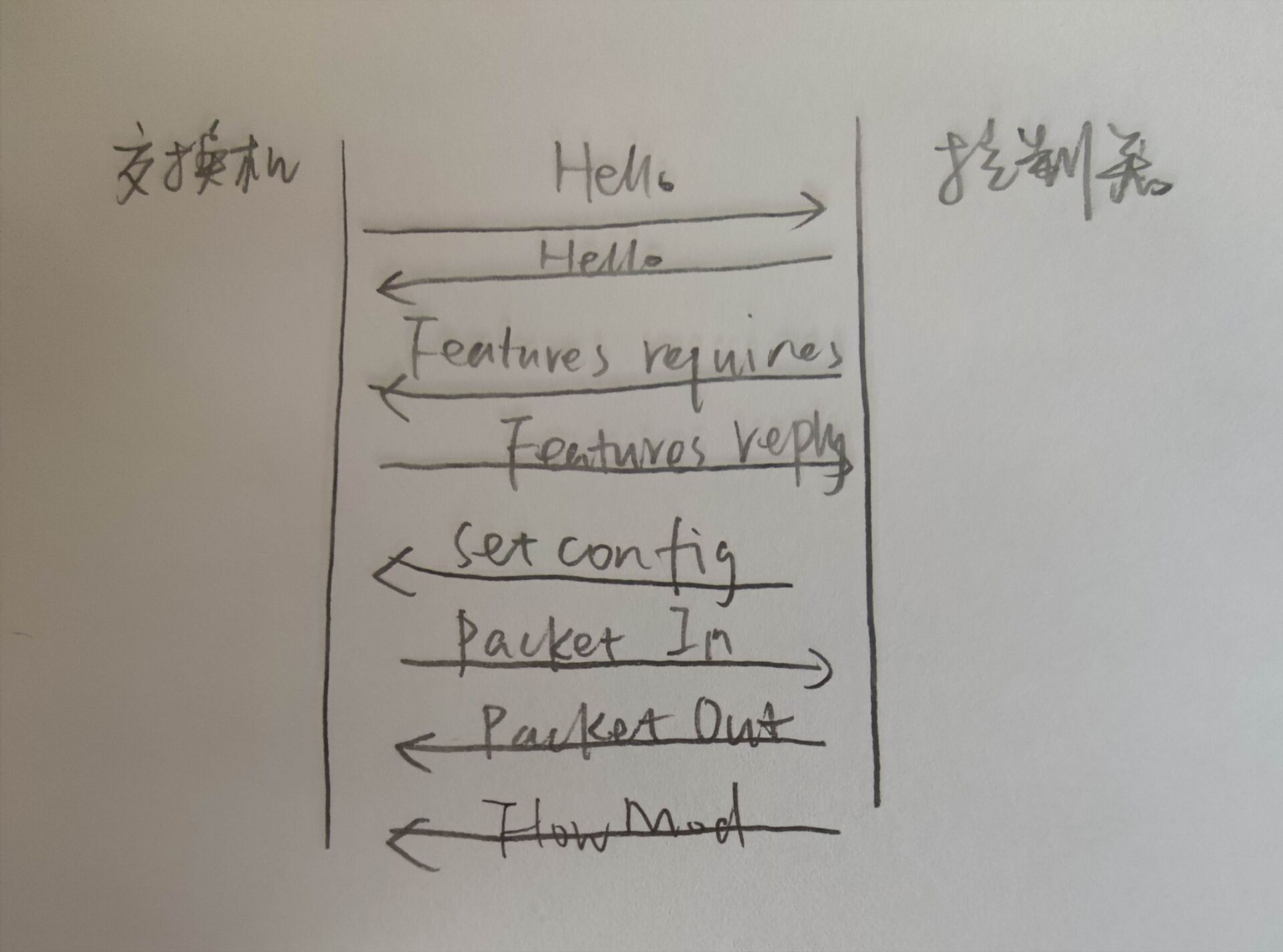

交互图

问题回答
交换机与控制器建立通信时是使用TCP协议还是UDP协议？
TCP协议，TCP传送数据前必须建立连接，结束后要释放连接，UDP传送数据前不需要建立连接。

个人总结

• 刚开始没有注意要先打开wireshark再运行拓扑。
• 当两个设备运用的协议不同时，因为OpenFlow向下兼容，所以选择最低版本的那个
