实验1 用机器指令和汇编指令编程

实验1 用机器指令和汇编指令编程

一、实验目的

　　1. 熟练掌握使用debug工具编写和调试x86汇编命令的方法
　　2. 掌握8086CPU、寄存器、内存的基础知识
　　3. 理解并掌握内存中多字节数据的存放:小端法
　　4. 理解并掌握「栈」内存空间的特性和使用
　　5. 掌握指令mov, add, sub, jmp, push, pop的基础用法

二、实验准备

  1. 复习教材第1~2章内容，完成教材内相关检测点
  2. 复习教材第3章「栈」的知识:栈的特性、寄存器 SS 和 SP、指令 push 和 pop ，完成教材3.6~3.9 节内的问题 3.6~3.12，检测点 3.1~3.2
  3. 结合教材实验1(P35)和课程QQ群文件中的文档，学习debug工具用法。在课程QQ群文件->工具软件及相关文档说明文件夹，有如下文档: 关于汇编实验软件的简要说明.pdfdebug工具简介及用法.pdf

三、实验内容

1. 教材实验1(P35)

  • 练习教材P35-45「预备知识:Debug的使用」，学习debug启动、退出及常用指令用法;
  • 在练习基础上，完成「2. 实验任务」　

2. 教材实验2(P71)

  • 练习「1.预备知识:Debug 的使用」
  • 在练习基础上，完成「2. 实验任务」
　　为了便于验证实验结果，对「2. 实验任务」的(1)做如下两点调整:
1 在使用 a 命令输入指令调试之前，先使用 e 命令将内存单元 0022:0 ~0022:7连续 8 个字节数据修改为 50H, 51H, 52H, 53H, 54H, 55H, 56H, 57H            2 将 P74 实验任务(1)中第1行的 mov ax, ffff → 改为 mov ax, 0022
　　实验前，请先从理论上分析指令执行后各个填空处的值，并记录下来。
　　实验时，通过在debug中调试，观察实验结果与理论分析是否一致;如果存在不一致的情形，尝试 发现问题所在，并分析原因。

四、实验结论

1. 教材实验1结论

此部分书写内容:
教材实验1中「2. 实验任务」(P45)

  • 实验任务(1)

　使用debug工具将程序段写入内存并且逐条执行

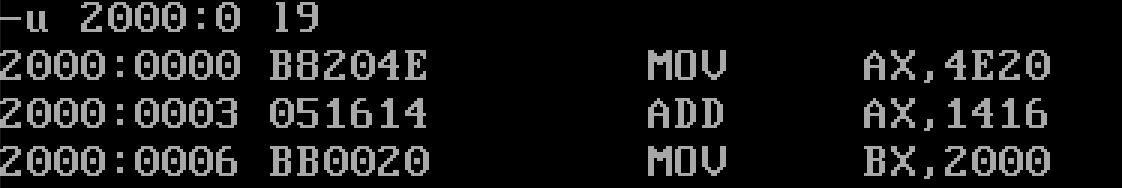

  • 使用e命令以十六进制格式将程序输入内存，或者使用a命令以汇编指令格式将程序输入内存

　　　　　　

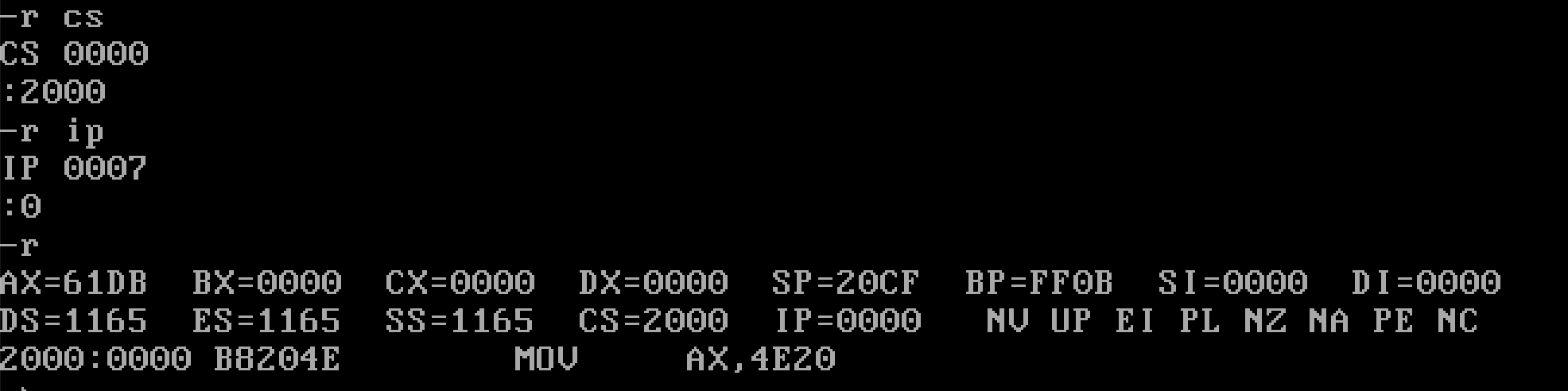

  • 修改cs和ip寄存器，使得基址加上偏移量指向目标指令内存地址

　　

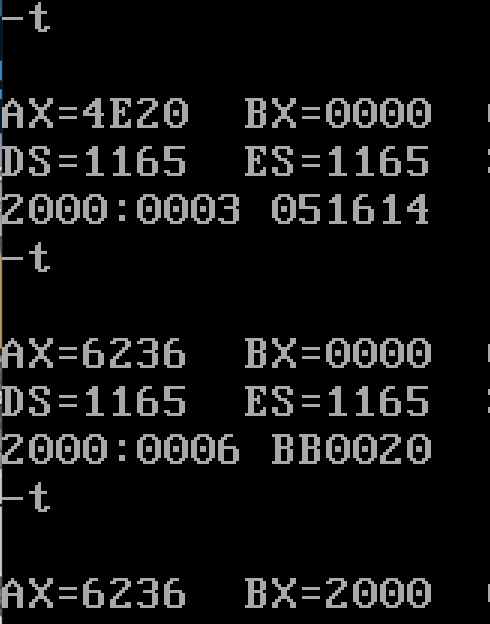

  • 使用t命令逐条执行内存中的指令

　　

  • 实验任务(2)

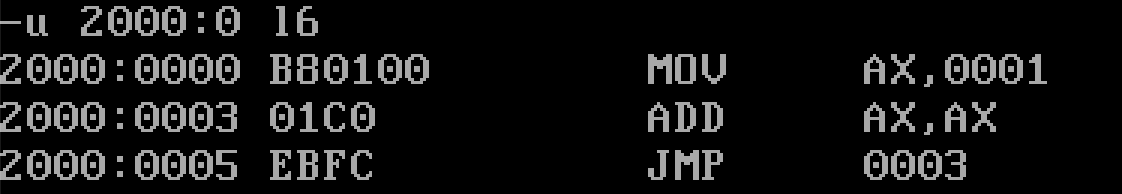

　　利用mov，add和jmp三条指令计算2的八次方

  • 将课本中三条指令写入内存

　　

  • 反复执行直到寄存器ax中得出2的八次方

　　

　　

  • 实验任务(3) 　　

　　　修改ROM中的生产日期

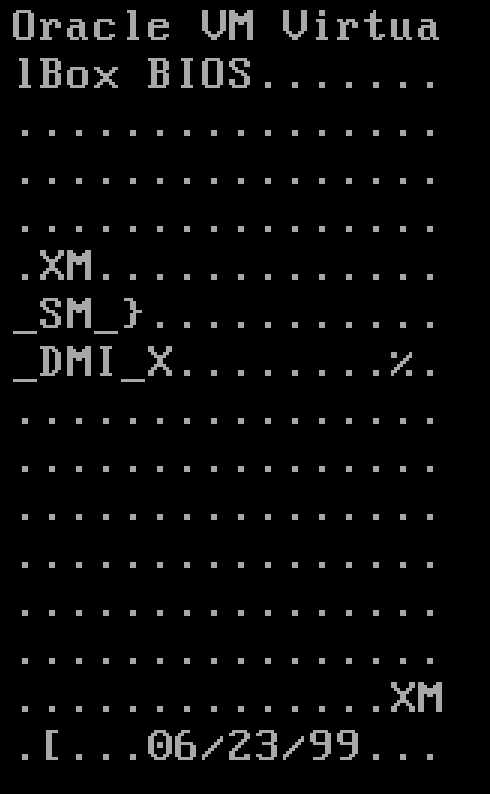

  • 修改前的结果使用d指令查看相应内存

　　　　

  • 使用e指令对内存中内容修改后显示内容不变

　　由于目标地址的内存单元属于只读存储器，对其进行修改操作结果不发生改变。



  • 实验任务(4)

　　向目标内存单元中写入数据观察结果

　　

　　在8086构架中，显存地址空间和所有其他存储器地址并列组成逻辑存储器，可以通过访问逻辑存储器相应的地址访问显存空间，对显存单元数据进行写入即可在屏幕上显示相应内容。

2. 教材实验2结论

  • 实验任务(1)

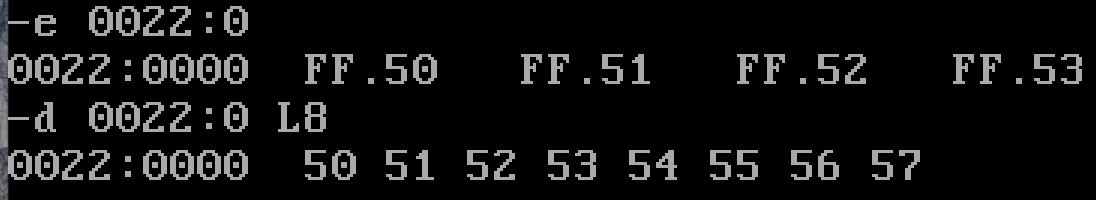

　　1 截图记录:使用 e 命令修改 内存单元0022:0~0022:f 中的数据，及修改后查看是否正确写入的操作
　　

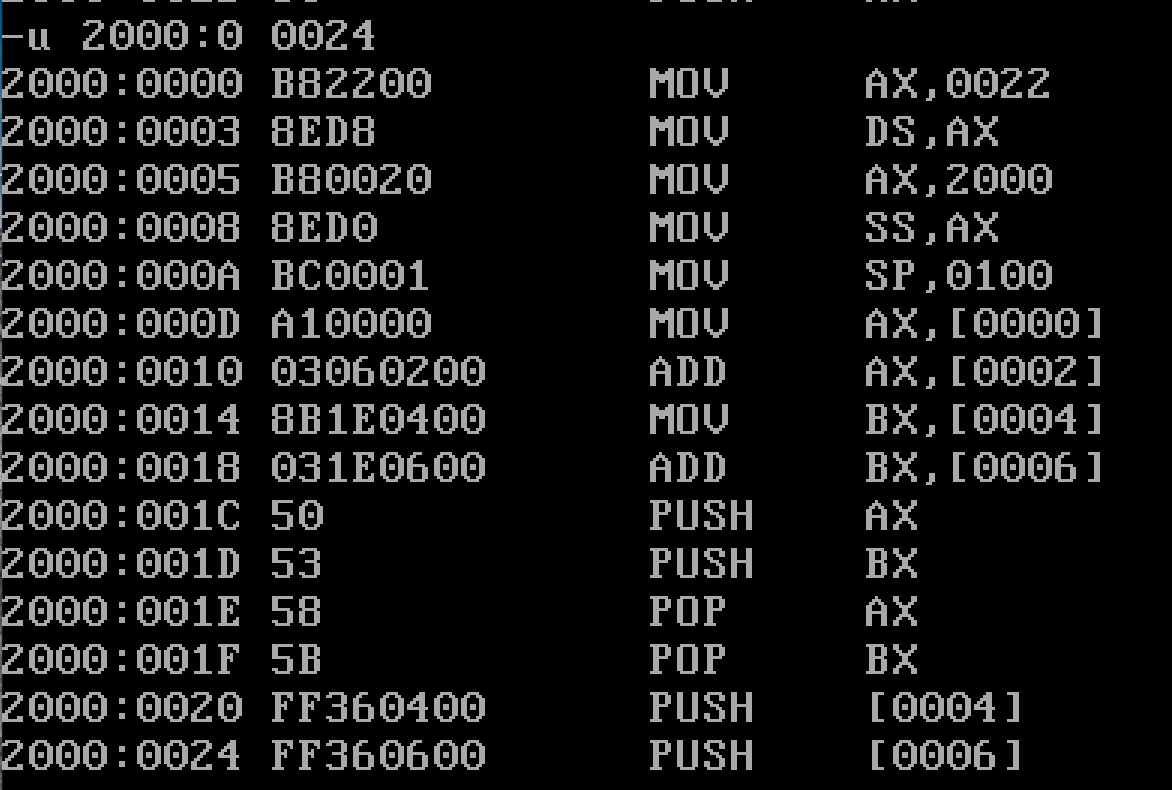

　　2 截图记录:使用 a 命令输入的 p74 指令
　　
　　我这里栈顶寄存器(ss<-ax<-2200)赋值误写为2000了，在课本答案填写时进行了纠正。
　　

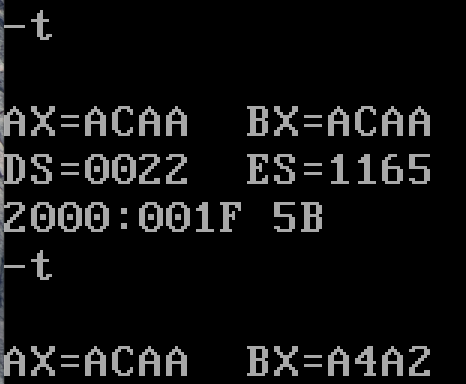

　　3 截图记录:每一行指令单步调试(如单步调试步骤多，可分屏截图，但不要有遗漏)4 P74 中指令执行后各个寄存器填空结果，以在文档中手工标注或手机拍照截图方式复制在 文档中。 对于3单步调试的观察，与理论上分析的结果进行比较，检验是否一致。如不一 致，分析原因。
　　通过ds和[address]访问
　　
　　
　　
　　
　　
　　对栈操作
　　
　　
　　
　　

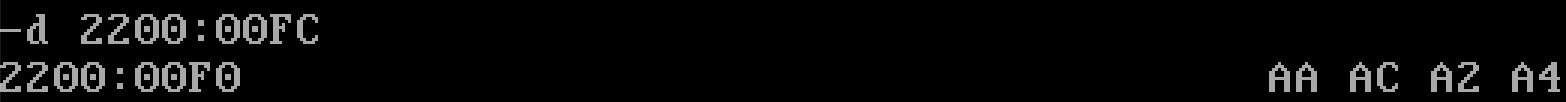

　　将ds加[address]读出的数据存压入栈中
　　
　　

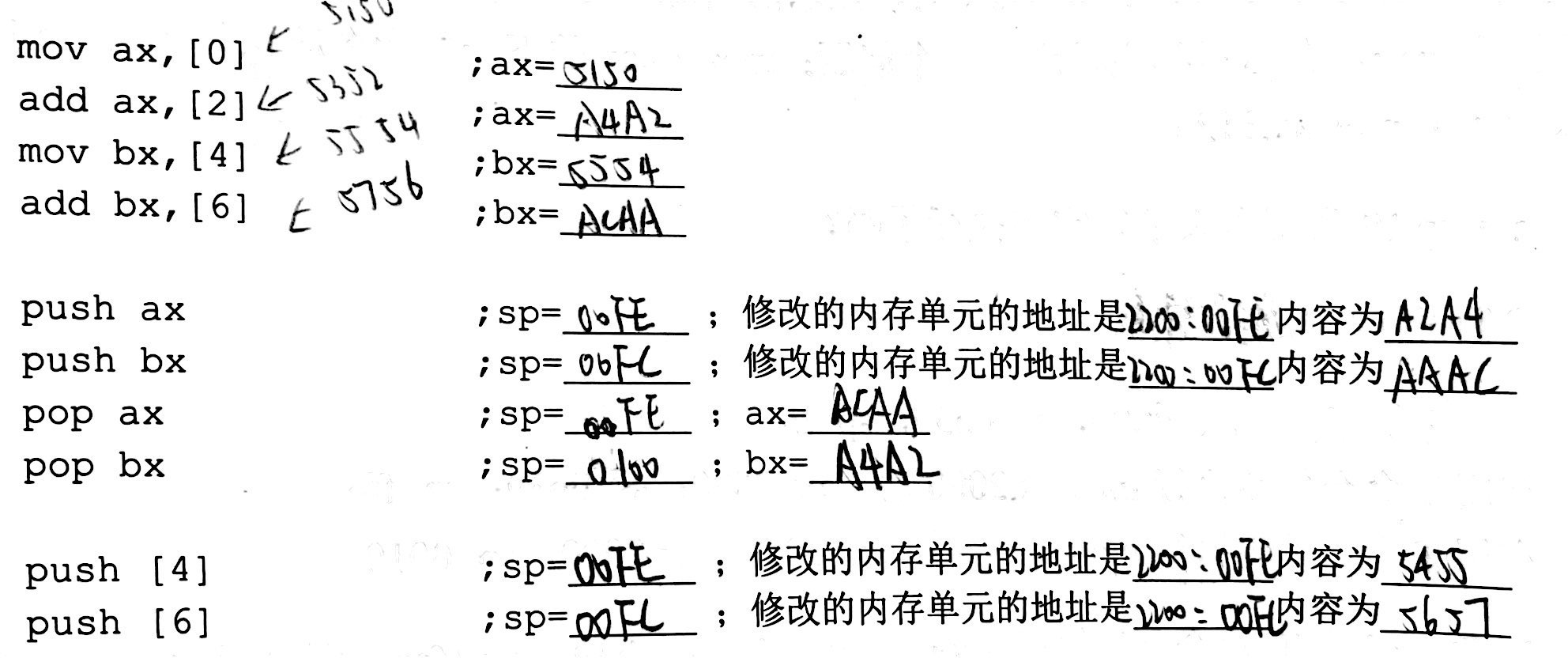

　　课本习题结果
　　

  • 实验任务(2)

　　1 截图记录图 3.19 中使用 a命令输入的 7 行指令，使用 e 命令修改 2000:0~2000:f 的值，及修改后查看的部分

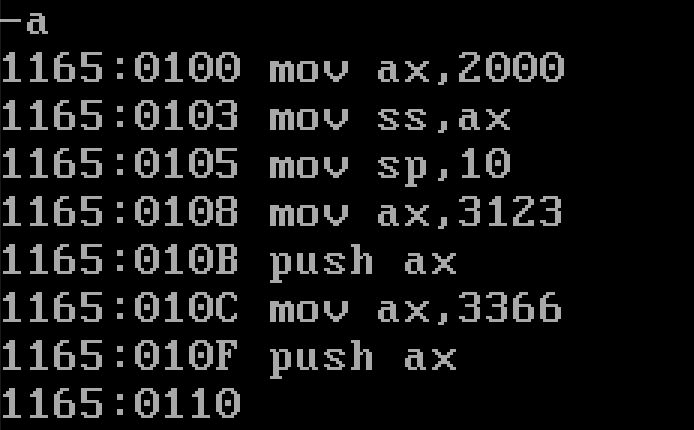

　　输入7行指令
　　

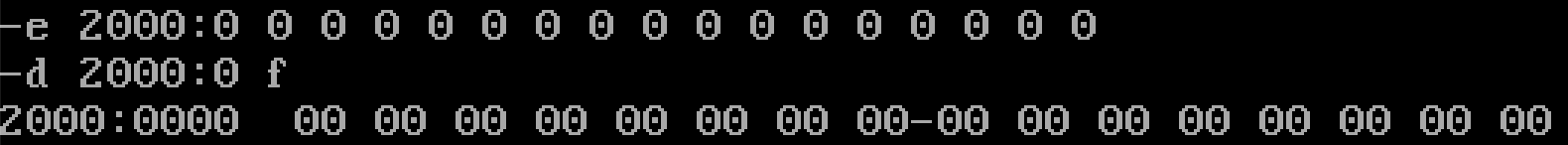

　　修改2000:0000-2000:000F
　　
　　2 单步调试每一行汇编指令的截图。每一条指令单步调试后，都使用 d 命令查看 2000:0~2000:f 的值。观察每一条指令执行后相关寄存器值的变化，及 2000:0~2000:f 单元 值的变化，并思考原因。以文字方式陈述:
　　第一步执行
　　
　　第二步执行
　　
　　
　　第三步执行
　　
　　第四步执行
　　
　　第五步执行
　　
　　第六步执行
　　
　　1 前3行汇编指令的功能，特别是，mov sp, 10意味着什么?

　　将偏移量10存放入寄存器sp中

　　初始时栈顶和栈底分别是?

　　栈顶2000:0010

　　栈低由bp寄存器指向

　　2 基于单步调试观察到的变化，给出你对此的思考及可能原因分析。

　　在第一次将ax寄存器中数据push入栈时，地址为2000:000E和2000:0004的双字节内存空间中均出现了ax

　　在第二次将ax寄存器中数据push入栈时，地址为2000:000C和2000:0002的双字节内存空间中均出现了ax，而先前的2000:0004中数据变为了00 00

　　我不会解释XD

五、实验总结

  1. -a命令用汇编语言向内存中输入内容，-e命令则以十六进制形式改变内存中的内容，输入空格可以看到先前一个字节中存放的内容。
  2. 在内存指定区域输入指令后，用-r指令改变cs和ip寄存器中的数据，使其指向程序段开始地址，用-t指令可以住行顺序执行先前输入的指令。
  3. ss:sp指向栈顶，在栈空时指向存放第一个栈元素的后面一个字节。占据多个字节的数据在栈中存放遵循小端法，即低位数据放在地址低位，高位数据放在地址高位，且用低位地址作为数据的地址。
  4. -r指令加上寄存器名可以直接对寄存器值进行修改。
  5. ds，ss寄存器不能直接赋值，需要使用通用寄存器进行过渡。
