学了计算机组成原理后，有了那么一点点整机概念，于是打算重新将stm32学一遍。

什么是寄存器

什么是寄存器映射

什么是存储器映射

可以通过C语言指针的操作方式访问内存单元，但这种通过绝对地址访问内存单元的方式不好记忆还容易出错。
我们可以根据每个单元功能的不同，以功能为名给这个内存单元取一个别名，这个别名就是我们经常说的寄存器。
这个给已经分配好地址的、有特定功能的内存单元取别名的过程就叫做寄存器映射。

存储器本身不具有地址信息，他的地址是由芯片厂商或用户分配的，给存储器分配地址的过程就称为存储器映射，
再分配一个地址叫重映射。

芯片：

1. 学会看丝印
2. 懂得如何辨别正方向

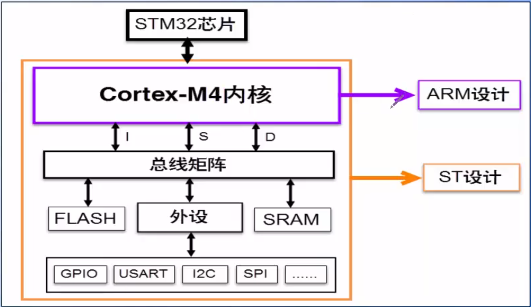

STM32芯片架构简图

I： instructions指令总线
S： system系统总线
D： data数据总线

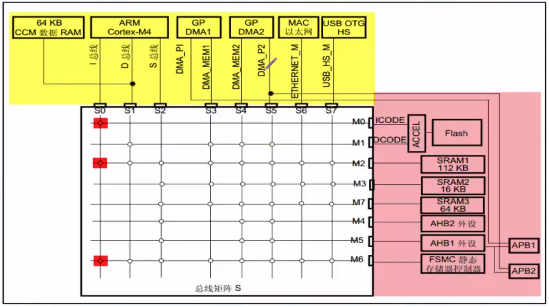

总线矩阵的作用？

内部的总线接口

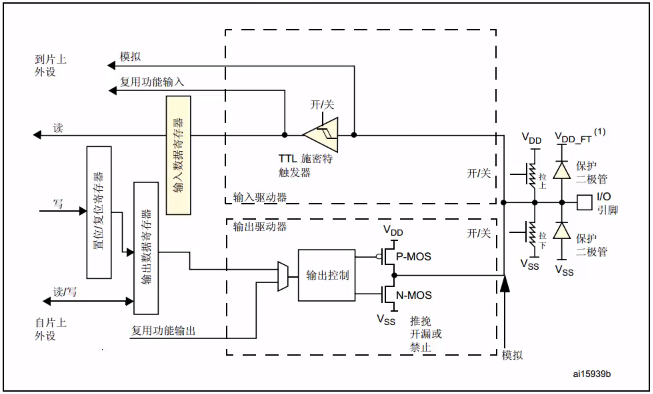

GPIO功能框图

176个引脚中144个为GPIO，每一个GPIO引脚都有如图所示的电路图

• 保护二极管
  I/O引脚最高5V，如果超过5V，电流向外部流，不会往芯片内部流。主要用来保护芯片内部电路。

• 上/下拉电阻
  通过配置上下拉电阻开关，可以控制引脚的默认状态电平。
  当开启上拉时引脚默认电压为高电平，开启下拉时，引脚默认电压为低电平，这样就可以消除引脚不定状态的影响。
  当然也可以将上拉和下拉的开关都关断，这种状态我们称为浮空模式，一旦配置成这个
  模式，引脚的电压是不确定的，如果用万用表测量此模式下管脚电压时会发现只
  有 1 .几伏，而且还不时改变，所以一般情况下我们都会给引脚设置成上拉或者
  下拉模式，使它有一个默认状态。

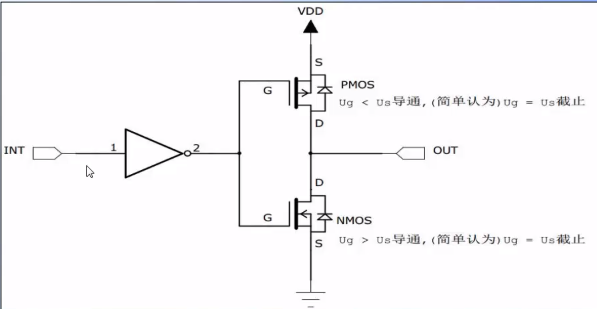

• 推挽输出

  推挽输出驱动能力强，速度快。

• 开漏输出

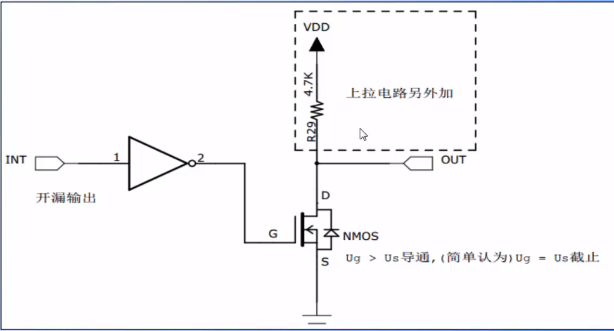

  当INT=0时，OUT=0，输出低电平。
  但INT=1时，NMOS截止，OUT既不输出高电平也不输出低电平，处于高阻态。
  若要输出高电平，只能由上拉电阻外部上拉。
  开漏输出具有“线与”的功能，一个为低，全部为低，多用于IIC和SMBUS总线

• 总线为什么要用开漏输出？

1. 防止短路: 在一些情况下(比如总线), 多个GPIO口可能会连接在同一根线上, 存在某个GPIO输出高电平, 另一个GPIO输出低电平的情况. 如果使用推挽输出, 你会发现这个GPIO的VCC和另一个GPIO的GND接在了一起, 也就是短路了(凉凉了). 如果换成开漏输出呢? VCC和GND多了个电阻, 这样电路就是安全的.所以总线一般会使用开漏输出.
2. 线与: 开漏输出还能实现线与, 减少一个与门, 简化电路.

• 复用功能输出
  来自串口这个外设的输出——PA９

GPIO输出初始化顺序

1. 确定GPIO是输入、通用输出、复用功能还是模拟输入（模式寄存器：MODER）
2. 如果输出还要确定是推挽输出还是开漏输出。（输出类型寄存器：OTYPER）
3. 配置输出的速度。（输出速度寄存器：OSPEEDR）
4. 输出的时候内部的上/下拉电阻要不要开启（上拉/下拉寄存器：PUPDR）
5. 具体要输出的内容（置位复位寄存器BSRR和数据输出寄存器ODR）

2021-07-24 19:43:37 星期六

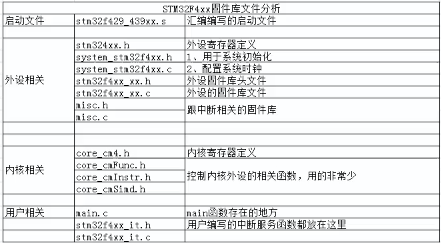

固件库新建工程模板

1. 先在本地新建一个文件夹用于存储固件库文件
2. 在工程里面添加组，然后在里面添加文件
3. 编译，会出现很多错误。打开stm32f4xx.h
4. 在工具链中的C/C++选项卡里面指定头文件的目录
5. 在工具链中的C/C++选项卡里面添加两个宏：....
6. 把stm32f4xx_fsmc.c屏蔽掉，不编译
7. 修改stm32f4xx_it.c文件
8. 配置仿真器，而且这个配置不是一次配置成功之后就不会变的。
