ENSP Demo 003 VLAN Trunk & Hybrid

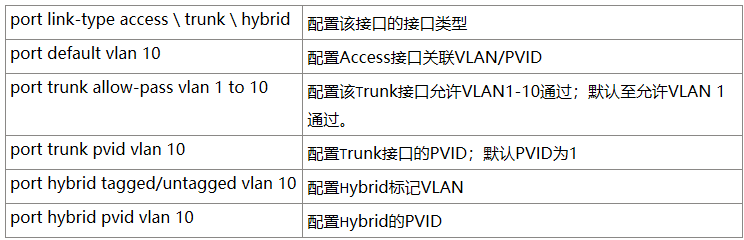

sys
sysn SW1

vlan batch 10 20 100 200

int g0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20 100 200

int g0/0/2
port link-type hybrid
port hybrid untagged vlan 10 100
port hybrid pvid vlan 10

int g0/0/3
port link-type hybrid
port hybrid untagged vlan 20 200
port hybrid pvid vlan 20

---

sys
sysn SW2

vlan batch 10 20 100 200

int g0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20 100 200

int g0/0/2
port link-type trunk
port trunk allow-pass vlan 10 20 100 200

int g0/0/3
port link-type hybrid
port hybrid untagged vlan 10 100
port hybrid pvid vlan 100

int g0/0/4
port link-type hybrid
port hybrid untagged vlan 20 200
port hybrid pvid vlan 200

---

sys
sysn SW3

vlan batch 10 20 100 200

int g0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20 100 200

int g0/0/2
port link-type hybrid
port hybrid untagged vlan 10 100
port hybrid pvid vlan 10

int g0/0/3
port link-type hybrid
port hybrid untagged vlan 20 200
port hybrid pvid vlan 20

---

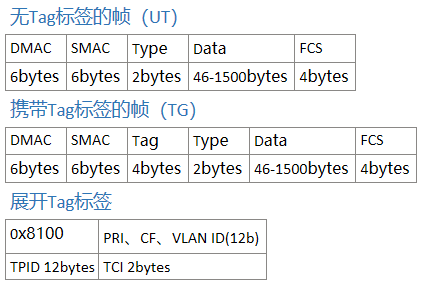

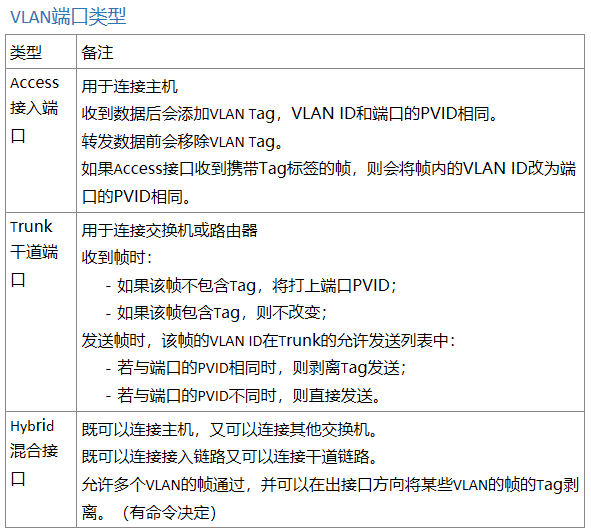

配置思路：

LSW1：
  接口g0/0/2收到VLAN 10、VLAN 100的帧则剥离Tag；更改PVID为10，转发则打上VLAN 10 Tag。
  接口g0/0/1收到VLAN 20、VLAN 200的帧则剥离Tag；更改PVID为20，转发则打上VLAN 20 Tag。
  接口g0/0/3的PVID默认为1，收到VLAN 10、VLAN 20、VLAN 100、VLAN 200的帧后因与PVID 1不用，保留Tag然后直接发送。

LSW3：
  接口g0/0/2收到VLAN 10、VLAN 100的帧则剥离Tag；更改PVID为10，转发则打上VLAN 10 Tag。
  接口g0/0/3收到VLAN 20、VLAN 200的帧则剥离Tag；更改PVID为20，转发则打上VLAN 20 Tag。
  接口g0/0/1的PVID默认为1，收到VLAN 10、VLAN 20、VLAN 100、VLAN 200的帧后因与PVID 1不用，保留Tag然后直接发送。

LSW2：
  接口g0/0/3收到VLAN 10、VLAN 100的帧则剥离Tag；更改PVID为100，转发则打上VLAN 100 Tag。
  接口g0/0/3收到VLAN 20、VLAN 200的帧则剥离Tag；更改PVID为200，转发则打上VLAN 200 Tag。
  接口g0/0/1的PVID默认为1，收到VLAN 10、VLAN 20、VLAN 100、VLAN 200的帧保留Tag然后直接发送。
  接口g0/0/2与g0/0/1相同。



---
