实验2：Open vSwitch虚拟交换机实践

（一）基本要求

  1.ovs-vsctl基础操作实践：创建OVS交换机，以ovs-xxxxxxxxx命名，其中xxxxxxxxx为本人学号。在创建的交换机上增加端口p0和p1，设置p0的端口号为100，p1的端口号为101，类型均为internal；为了避免网络接口上的地址和本机已有网络地址冲突，需要创建虚拟网络空间（参考命令netns）ns0和ns1，分别将p0和p1移入，并分别配置p0和p1端口的ip地址为190.168.0.100、192.168.0.101，子网掩码为255.255.255.0；最后测试p0和p1的连通性。

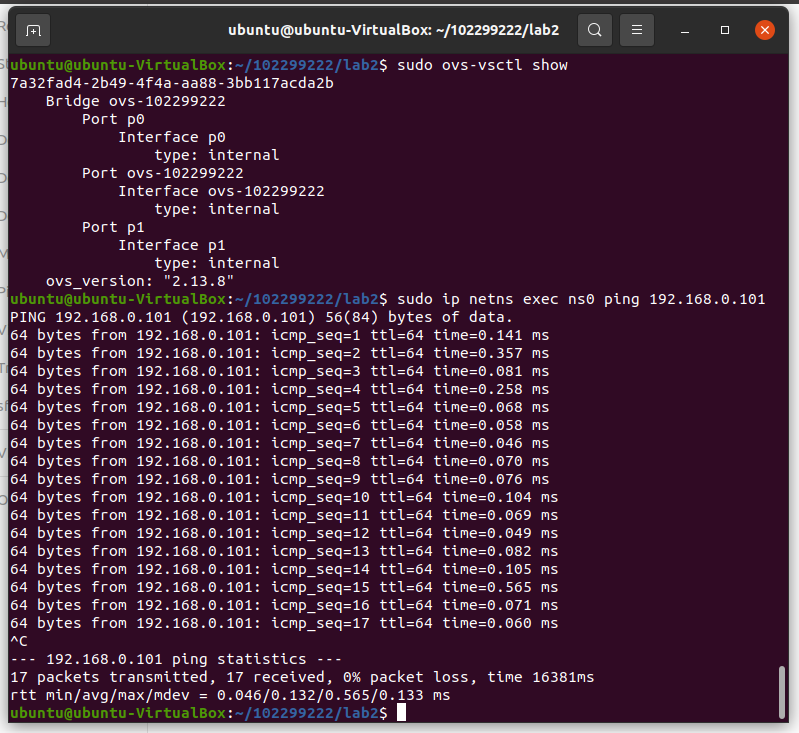

 执行ovs-vsctl show命令、以及p0和p1连通性测试的执行结果截图：

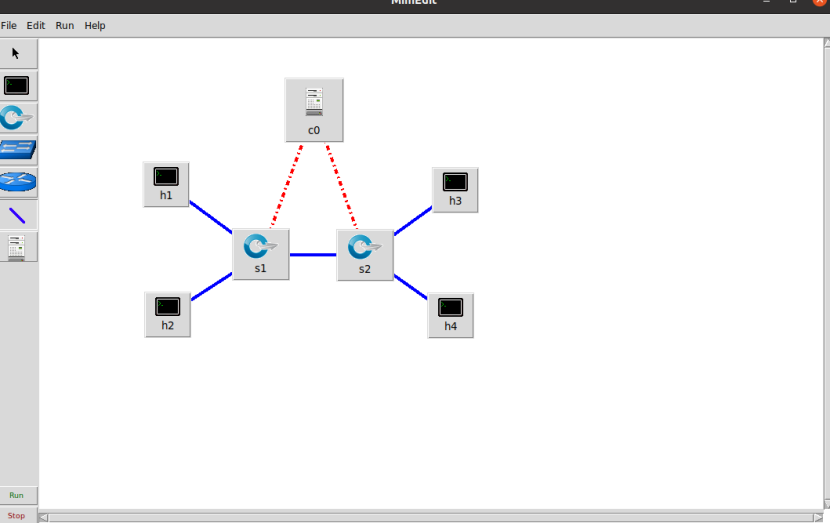

  2.使用Mininet搭建的SDN拓扑，如下图所示，要求支持OpenFlow 1.3协议，主机名、交换机名以及端口对应正确。



  搭建SDN拓扑：





   端口：







  3.通过命令行终端输入“ovs-ofctl”命令，直接在s1和s2上添加流表，划分出所要求的VLAN。

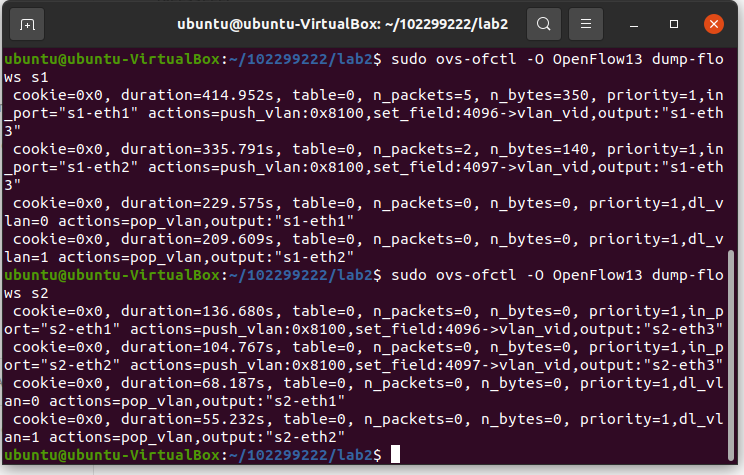

  查看OVS流表的命令结果：







  4.主机连通性要求：

• h1 – h3互通
• h2 – h4互通
• 其余主机不通

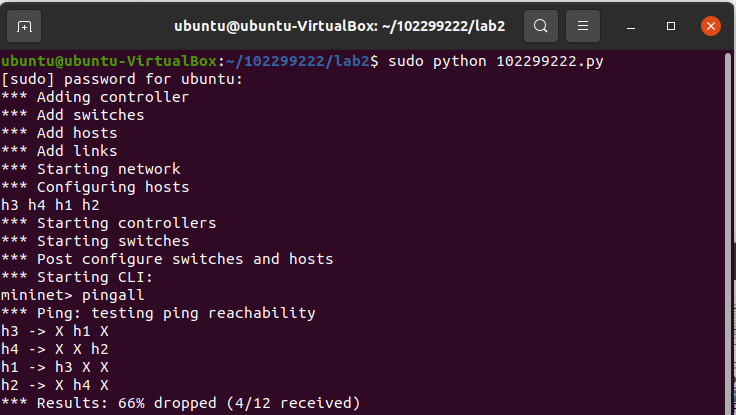

  pingall命令的截图：

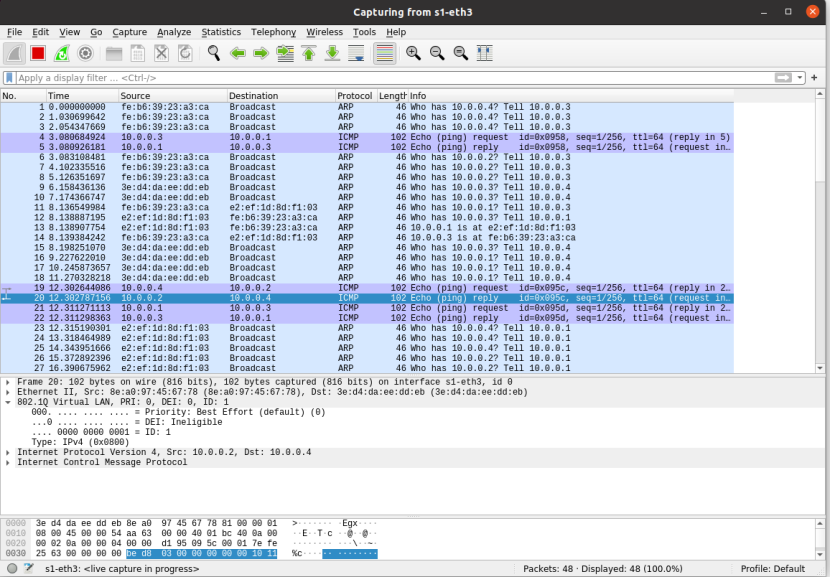

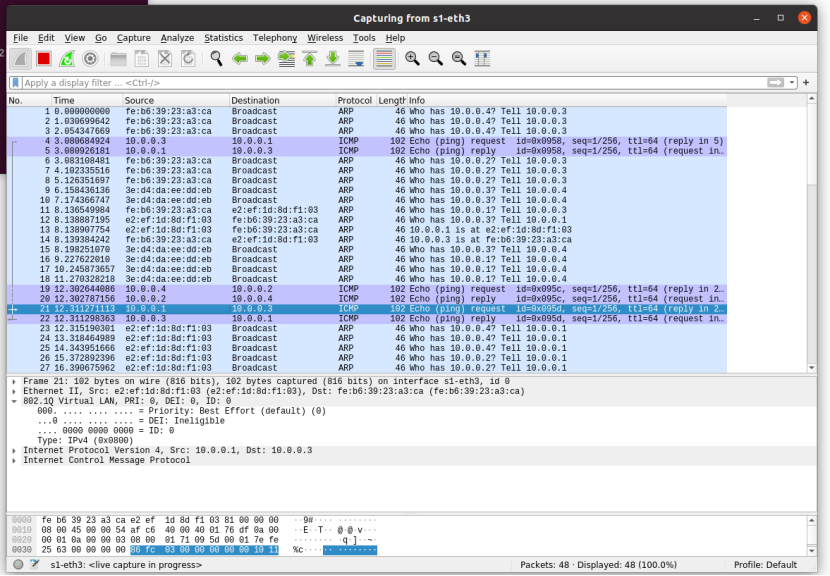

  wireshark抓包截图：











（二）进阶要求

  阅读SDNLAB实验使用Mininet，编写Python代码，生成（一）中的SDN拓扑，并在代码中直接使用OVS命令，做到可以直接运行Python程序完成和（一）相同的VLAN划分。

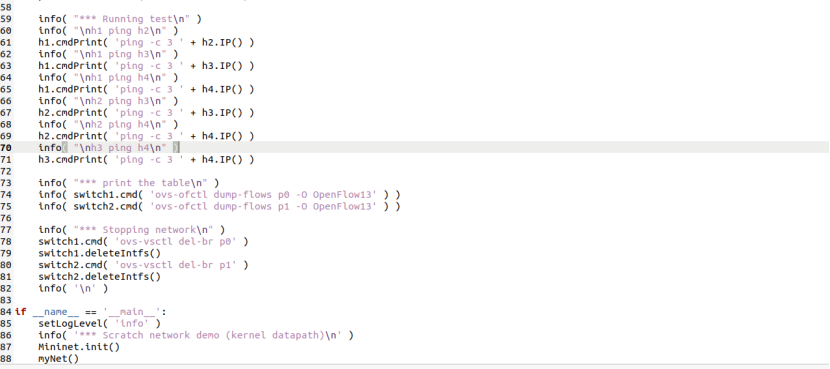

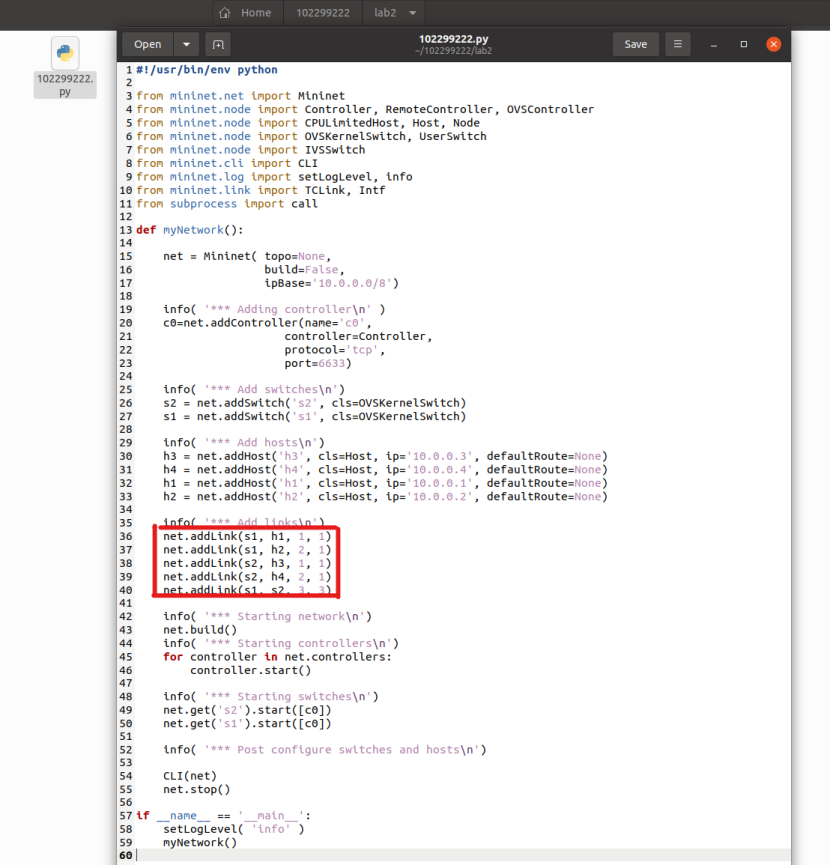

  代码：













  运行Python程序:





  连通性测试：





   查看OVS流表：





  个人总结

     本次实验，我学到了对Open vSwitch进行基本操作、通过命令行终端使用OVS命令操作Open vSwitch交换机、管理流表以及通过Mininet的Python代码运行OVS命令控制网络拓扑中的Open vSwitch交换机。由于我之前对SDN、Open vSwitch都很陌生，本次实验对我来说难度比较大。在搭建SDN拓扑时，出现Error creating interface pair (s1-eth3,s2-eth3): RTNETLINK answers: File exists错误，经过上网查询，得知我重复构建了相同的拓扑，需要使用 sudo mn -c 命令。第一次使用wireshark，不太熟悉，抓包时没有选择抓取的端口，默认抓取了s1的1号端口，导致抓取不到h2发往h4的包，直到看到窗口上的s1-eth1才反应过来，最后选择了s1的3号端口才得到结果。在编写Python代码生成SDN拓扑时h2和h4不连通、h1和h3不连通，经过检查发现，我忘记添加两台交换机的连接，通过在Python代码中添加Link( switch1, switch2, 3, 3)使h2和h4连通、h1和h3连通。
