CAT 源码分析之 MVC 框架

在分析 CAT 的 MVC 框架之前，先将自己脑子中有关 MVC 的那点存货，晾干，这样等剖析完 CAT 的 MVC 可以做一个公正性的对比。

MVC 到底是个什么东西，即禅

首先，说的是一个框架概念，一种思想, 一种哲学

说它是一个概念

主要是，抛弃了之前软件开发领域中繁琐的数据链条主义，最为熟悉的 JavaWeb，刚刚兴起的时候，主要在 web.xml 中通过配置一个个的 servlet 进行页面流程或数据的转发与处理，效率低下，配置繁多，一个下来，web.xml 的代码配置量很大，难以翻阅。 MVC 不是在这个时候出现，而是在软件提供给非专业人员操作的时候，就已经存在了。只是在软件普及化，民众化，发展了，延伸了。它的模型更加完善，

说它是一种思想

真的，一点都不假，从软件视图化进程中，从开始到现在，框架不停的进行迭代升级，从最初功能简单，操作简单，使用简单，到功能强大但复杂，操作步骤开始繁多起来，使用上在人可以接受或者被强行接受的程度，在进一步的发展到，功能强大，设计简单，使用便捷。更加适合人的最佳原始的感知认知上。软件的过程经历展示它背后思想的发展阶段。

说它是一种哲学

一种视图的哲学，从看不到，就想看到，到能看到，渴望看到更多，发现能到的很多，但是不能突然中心，找不到重点，回到想看到 重要的实用的 。事物发展的过程。回归到视图最为本质的东西上 – 关注最为重要的，本质的点上。

MVC 模型

整个 MVC 思想 / 学说的发展，其实就是这个 MVC 模型发展、合理、演变趋近完美的过程。

简单说一下 MVC 每个单词代表什么

M 数据逻辑层的对象实体
V 界面展示页面的数据视图
C 负责调配管理 MV 的控制逻辑层。

一级模型阶段 V

单细胞生物，无脑阶段，本能响应反应。

二级模型阶段 MV

多细胞生物，大脑发育不完整，只有本能的反应。通过视图的事件调用数据层的数据进行展示，但是 V 的感性漠然，表情严肃，不生动。

三级模型阶段 MVC

控制层 C 的加入模型，进化高级生物，物种繁多。主要体现在进行功能管理控制与协调，直接效果是 V 层，表情丰富，生动，多变。

MVC 模型产品

MVC 高速发展的 10 年间，很在技术历史洪流留下一笔的产品有：

JSP ，整合 HTML 的页面组件，进行后台的翻译，解释，反馈浏览器一个 HTML 描述文档。
JSF，丰富了 JSP ，在 V 发展的，出现了 C 控制的逻辑，解放一些 M 中掺杂的 C 层逻辑
Struct 1.xx–2.xxx , 彻底的将 MVC 三层模型定位，并且比较好的诠释 MVC 模型的本质思想逻辑
webwork 对 MVC 模型另外一种实现产品。
Springmvc 依赖 Spring 的基础组件 IOC 和 AOP 对 MVC 模型的另外一种实现。
其他小众的，不在说了

MVC 思想的研究

构建一个完美的产品 MVC 需要做什么

URL 请求处理器 – 包含过滤，拦截器
视图数据翻译与解析
控制逻辑与业务代码逻辑的解耦

unidal 的 MVC 框架

公司的内部的框架，是对 MVC 思想的实现的产品方案。

项目框架 maven 依赖

<dependency>
    <groupId>javax.servlet</groupId>
    <artifactId>javax.servlet-api</artifactId>
    <version>3.1.0</version>
</dependency>
<dependency>
    <groupId>javax.servlet.jsp</groupId>
    <artifactId>javax.servlet.jsp-api</artifactId>
    <version>2.3.1</version>
</dependency>
<dependency>
    <groupId>commons-fileupload</groupId>
    <artifactId>commons-fileupload</artifactId>
    <version>1.3.2</version>
</dependency>
<dependency>
    <groupId>org.unidal.framework</groupId>
    <artifactId>foundation-service</artifactId>
    <version>4.0.0</version>
</dependency>
<dependency>
    <groupId>org.unidal.framework</groupId>
    <artifactId>web-framework</artifactId>
    <version>4.0.0</version>
</dependency>
<dependency>
    <groupId>org.unidal.framework</groupId>
    <artifactId>test-framework</artifactId>
    <version>4.0.0</version>
</dependency>

** 说明 **

web-framework web 框架的 jar 包，需要依赖 foundation-service
test-framework 是 test 的框架，封装了 web 运行测试 jetty

HelloWorld 示例

配置 `web.xml`

<servlet>
    <servlet-name>mvc-servlet</servlet-name>
    <servlet-class>org.unidal.web.MVC</servlet-class>
    <init-param>
        <param-name>cat-client-xml</param-name>
        <param-value>client.xml</param-value>
    </init-param>
    <init-param>
        <param-name>init-modules</param-name>
        <param-value>false</param-value>
    </init-param>
    <load-on-startup>1</load-on-startup>
</servlet>
<servlet-mapping>
    <servlet-name>mvc-servlet</servlet-name>
    <url-pattern>/r/*</url-pattern>
</servlet-mapping>

** 说明 **

使用 unidal web 框架的启动 Servlet
配置请求处理的 URL-Pattern 即 /r/*

配置服务组件

这个服务可以从代码的方式直接生成, 关注相关系列的文章，有单独的说明。

配置文件的路径 src/main/resources/META-INF/plexus/components-web.xml

<?xml version="1.0" encoding="UTF-8"?>
<plexus>
    <components>
        <component>
            <role>org.unidal.web.mvc.model.ModuleRegistry</role>
            <implementation>org.unidal.web.mvc.model.ModuleRegistry</implementation>
            <configuration>
                <defaultModule>org.dal.demo.report.ReportModule</defaultModule>
            </configuration>
        </component>
        <component>
            <role>org.unidal.web.mvc.Module</role>
            <role-hint>org.dal.demo.report.ReportModule</role-hint>
            <implementation>org.dal.demo.report.ReportModule</implementation>
        </component>
        <component>
            <role>org.dal.demo.report.page.hello.Handler</role>
            <implementation>org.dal.demo.report.page.hello.Handler</implementation>
            <requirements>
                <requirement>
                    <role>org.dal.demo.report.page.hello.JspViewer</role>
                </requirement>
            </requirements>
        </component>
        <component>
            <role>org.dal.demo.report.page.hello.JspViewer</role>
            <implementation>org.dal.demo.report.page.hello.JspViewer</implementation>
            <requirements>
                <requirement>
                    <role>org.unidal.web.mvc.view.model.ModelHandler</role>
                </requirement>
            </requirements>
        </component>
    </components>
</plexus>

** 解释说明 **

org.unidal.web.mvc.model.ModuleRegistry 实现的注册，其目的是为了 org.dal.demo.report.ReportModule 作为参数注入到 org.unidal.web.mvc.model.ModuleRegistry 类的变量 defaultModule 上; 简单说就是赋值操作，从这说没有 Spring 的从通过属性方式注入便捷
org.unidal.web.mvc.Module 是实现类 org.dal.demo.report.ReportModule 的注册。
控制器 org.dal.demo.report.page.hello.Handler 和 JSP 页面解释器 org.dal.demo.report.page.hello.JspViewer 组件注册
其中，最为核心的 org.dal.demo.report.page.hello.Handler 下面会进行详细的解释。

服务组件类文件

配置文件涉及到类有

org.dal.demo.report.ReportModule

** 源代码 **

package org.dal.demo.report;

import org.unidal.web.mvc.AbstractModule;
import org.unidal.web.mvc.annotation.ModuleMeta;
import org.unidal.web.mvc.annotation.ModulePagesMeta;

@ModuleMeta(name = "r", defaultInboundAction = "hello", defaultTransition = "default", defaultErrorAction = "default")
@ModulePagesMeta({org.dal.demo.report.page.hello.Handler.class})
public class ReportModule extends AbstractModule {


}

** 说明 **

注解 ModuleMeta 的注解参数 defaultxxxx 定义的全局 此模块 的默认情况的参数
- InboundAction 默认请求入参方法标记 , 当前 Handler 中 handleInbound 的，注释 InboundActionMeta 的 name 值是要求的值
- Transition 默认事务
- ErrorAction 发生异常时，默认的通过的配置值 default 这些注释的效果，同 Spring 的 Controller 的配置。

org.dal.demo.report.page.hello.Handler

** 源代码 **

package org.dal.demo.report.page.hello;

import org.dal.demo.report.ReportPage;
import org.unidal.lookup.annotation.Inject;
import org.unidal.web.mvc.PageHandler;
import org.unidal.web.mvc.annotation.InboundActionMeta;
import org.unidal.web.mvc.annotation.OutboundActionMeta;
import org.unidal.web.mvc.annotation.PayloadMeta;

import javax.servlet.ServletException;
import java.io.IOException;

public class Handler implements PageHandler<Context> {

    @Inject
    private JspViewer m_jspViewer;

    @Override
    @PayloadMeta(Payload.class)
    @InboundActionMeta(name = "hello")
    public void handleInbound(Context ctx) throws ServletException, IOException {System.out.println("Hello handle Inbound");
    }

    @Override
    @OutboundActionMeta(name = "hello")
    public void handleOutbound(Context ctx) throws ServletException, IOException {System.out.println("Hello handle Outbound");

        Model model = new Model(ctx);
        Payload payload = ctx.getPayload();

        model.setAction(payload.getAction());
        model.setPage(ReportPage.HELLO);
        model.setDate(payload.getDate());
        model.setDomain(payload.getDomain());

        model.setData("业务逻辑结果");

        m_jspViewer.view(ctx, model);
    }

}

** 说明 **

JspViewer m_jspViewer 通过注入方式提供实现
结合上面说的 ReportModule 类中 defaultInboundAction 注解，发现 Handler 的 handleInbound 的 InboundActionMeta 的值就是 hello。这样整理流程串联起来。

org.dal.demo.report.page.hello.JspViewer

** 源代码 **

package org.dal.demo.report.page.hello;

import org.dal.demo.report.ReportPage;
import org.unidal.web.mvc.view.BaseJspViewer;

public class JspViewer extends BaseJspViewer<ReportPage, Action, Context, Model> {

    @Override
    protected String getJspFilePath(Context ctx, Model model) {Action action = model.getAction();

        switch (action) {
            case VIEW:
            case CHECKPOINT:
            case THREAD_DUMP:
                return JspFile.VIEW.getPath();}

        throw new RuntimeException("Unknown action:" + action);
    }
}

关联类 org.dal.demo.report.page.hello.JspFile

package org.dal.demo.report.page.hello;

public enum JspFile {VIEW("/hello.jsp"),

    ;

    private String m_path;

    private JspFile(String path) {m_path = path;}

    public String getPath() {return m_path;}
}

** 说明 **

这里就是一个界面跳转的分发器

org.dal.demo.report.page.hello.Context

源代码

package org.dal.demo.report.page.hello;

import org.dal.demo.report.ReportContext;

public class Context extends ReportContext<Payload> {


}

说明

这个类的目的，承载请求的 入参和出参 的参数面板

org.dal.demo.report.page.Payload

内容面板管理的参数承载对象，就是页面的参数承载对象，或者称做 页面参数实体

package org.dal.demo.report.page.hello;

import org.dal.demo.mvc.AbstractReportPayload;
import org.dal.demo.report.ReportPage;
import org.unidal.web.mvc.ActionContext;
import org.unidal.web.mvc.payload.annotation.FieldMeta;

public class Payload extends AbstractReportPayload<Action, ReportPage> {@FieldMeta("op")
    private Action m_action;

    public Payload() {super(ReportPage.HELLO);
    }

    @Override
    public Action getAction() {return m_action;}

    public void setAction(String action) {m_action = Action.getByName(action, Action.VIEW);
    }

    @Override
    public void setPage(String page) {m_page = ReportPage.getByName(page, ReportPage.HELLO);
    }

    @Override
    public void validate(ActionContext<?> ctx) {if (m_action == null) {m_action = Action.VIEW;}
    }
}

org.dal.demo.report.page.hello.Action

请求动作的分发器，就是一个枚举

源代码

package org.dal.demo.report.page.hello;

public enum Action implements org.unidal.web.mvc.Action{CHECKPOINT("checkpoint"),

    THREAD_DUMP("threadDump"),

    VIEW("view");

    private String name;

    public static Action getByName(String name, Action defaultAction) {for (Action action : Action.values()) {if (action.getName().equals(name)) {return action;}
        }

        return defaultAction;
    }

    private Action(String name) {this.name = name;}

    @Override
    public String getName() {return this.name;}


}

JSP 文件

路径 src/main/webapp/hello.jsp

源代码

<%@ page import="org.dal.demo.report.page.hello.Payload" %>
<%@ page import="org.dal.demo.report.page.hello.Model" %>
<%@ page import="com.google.gson.Gson" %>
<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
<head>
    <title>Hello 请求 </title>
</head>
<body>
hello 请求界面
<%
    Payload payload = (Payload)request.getAttribute("payload") ;
    Model model = (Model)request.getAttribute("model");

    out.println(payload.getPage().getPath());
    out.println("<br/>");
    out.println(model.getDomain());
    out.println("<br/>");
    out.println(model.getData());
%>
</body>
</html>

HelloWorld 测试

测试运行 Jetty 服务
源代码

package test.org.dal.demo;

import org.eclipse.jetty.servlets.GzipFilter;
import org.eclipse.jetty.webapp.WebAppContext;
import org.junit.Test;
import org.junit.runner.RunWith;
import org.junit.runners.JUnit4;
import org.unidal.test.jetty.JettyServer;

import javax.servlet.DispatcherType;
import java.util.EnumSet;

@RunWith(JUnit4.class)
public class TestServer extends JettyServer {

    @Override
    protected String getContextPath() {return "/demo";}

    @Override
    protected int getServerPort() {return 2281;}

    @Override
    protected void postConfigure(WebAppContext context) {context.addFilter(GzipFilter.class, "/*", EnumSet.of(DispatcherType.REQUEST));
    }

    @Test
    public void startWebApp() throws Exception {
        // open the page in the default browser
        display("/demo");
        waitForAnyKey();}
}

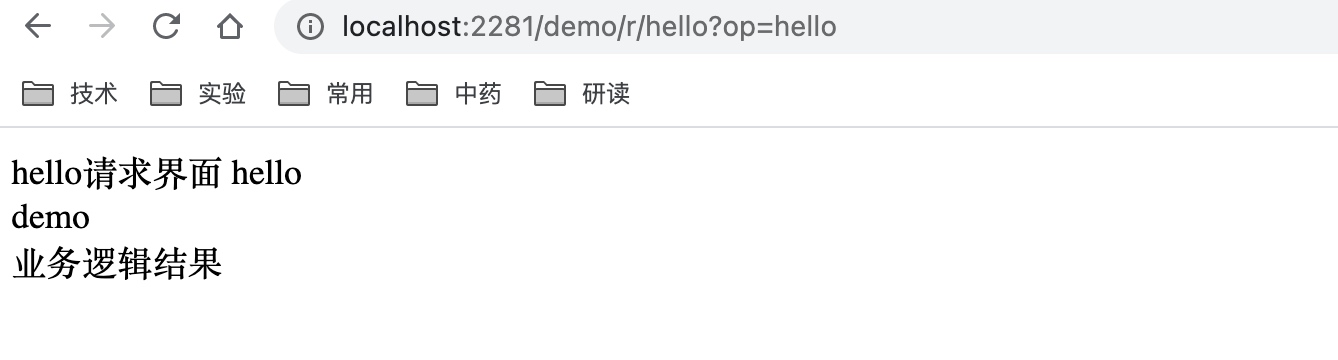

运行效果

其中封装代码类

AbstractReportModel

package org.dal.demo.mvc;

import org.unidal.web.mvc.Action;
import org.unidal.web.mvc.ActionContext;
import org.unidal.web.mvc.Page;
import org.unidal.web.mvc.ViewModel;

import java.text.SimpleDateFormat;
import java.util.*;

public abstract class AbstractReportModel<A extends Action, P extends Page, M extends ActionContext<?>> extends
      ViewModel<P, A, M> {

    private Date m_creatTime;

    private String m_customDate;

    private long m_date;

    private SimpleDateFormat m_dateFormat = new SimpleDateFormat("yyyyMMddHH");

    private SimpleDateFormat m_dayFormat = new SimpleDateFormat("yyyyMMdd");

    private String m_displayDomain;

    private Throwable m_exception;

    private String m_ipAddress;

    private String m_reportType;


    public AbstractReportModel(M ctx) {super(ctx);
    }

    public String getBaseUri() {return buildPageUri(getPage().getPath(), null);
    }

    public Date getCreatTime() {return m_creatTime;}

    // required by report tag
    public Date getCurrentTime() {return new Date();
    }

    public String getCustomDate() {return m_customDate;}

    // required by report tag
    public String getDate() {if (m_reportType != null && m_reportType.length() > 0) {return m_dayFormat.format(new Date(m_date));
        }
        return m_dateFormat.format(new Date(m_date));
    }

    public String getDisplayDomain() {return m_displayDomain;}

    public String getDisplayHour() {Calendar cal = Calendar.getInstance();
        cal.setTimeInMillis(m_date);
        int hour = cal.get(Calendar.HOUR_OF_DAY);
        if (hour < 10) {return "0" + Integer.toString(hour);
        } else {return Integer.toString(hour);
        }
    }

    public abstract String getDomain();

    public abstract Collection<String> getDomains();

    // required by report tag
    public Throwable getException() {return m_exception;}

    public String getIpAddress() {return m_ipAddress;}

    public List<String> getIps() {return new ArrayList<String>();
    }

    public long getLongDate() {return m_date;}


    public String getReportType() {return m_reportType;}

    public void setCreatTime(Date creatTime) {m_creatTime = creatTime;}

    public void setCustomDate(Date start, Date end) {SimpleDateFormat sdf = new SimpleDateFormat("yyyyMMdd");
        StringBuilder sb = new StringBuilder();

        sb.append("&startDate=").append(sdf.format(start)).append("&endDate=").append(sdf.format(end));
        m_customDate = sb.toString();}

    public void setDisplayDomain(String displayDomain) {m_displayDomain = displayDomain;}

    public void setException(Throwable exception) {m_exception = exception;}

    public void setIpAddress(String ipAddress) {m_ipAddress = ipAddress;}

    public void setDate(long date) {m_date = date;}

    public void setReportType(String reportType) {m_reportType = reportType;}
}

AbstractReportPayload

package org.dal.demo.mvc;

import org.unidal.lookup.util.StringUtils;
import org.unidal.web.mvc.Action;
import org.unidal.web.mvc.ActionPayload;
import org.unidal.web.mvc.Page;
import org.unidal.web.mvc.payload.annotation.FieldMeta;

import java.text.SimpleDateFormat;

public abstract class AbstractReportPayload<A extends Action, P extends Page> implements ActionPayload<P, A> {

    protected P m_page;


    @FieldMeta("domain")
    private String m_domain = "demo";

    @FieldMeta("date")
    protected long m_date;

    private SimpleDateFormat m_hourlyFormat = new SimpleDateFormat("yyyyMMddHH");

    private SimpleDateFormat m_dayFormat = new SimpleDateFormat("yyyyMMdd");

    protected P m_defaultPage;

    public AbstractReportPayload(P defaultPage) {m_defaultPage = defaultPage;}

    @Override
    public P getPage() {return m_page;}


    public void setPage(P page) {m_page = page;}

    public String getDomain() {return m_domain;}

    public void setDomain(String domain) {if (StringUtils.isNotEmpty(domain)) {m_domain = domain;}
    }

    public long getDate() {return this.m_date;}

    public void setDate(String date) {if(null != date && 0 < date.length()){this.m_date = Long.valueOf(date);
        }

    }
}

ReportContext

package org.dal.demo.report;

import org.unidal.web.mvc.Action;
import org.unidal.web.mvc.ActionContext;
import org.unidal.web.mvc.ActionPayload;
import org.unidal.web.mvc.Page;
import javax.servlet.ServletContext;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;
import java.io.File;

public class ReportContext<T extends ActionPayload<? extends Page, ? extends Action>> extends ActionContext<T> {

    @Override
    public void initialize(HttpServletRequest request, HttpServletResponse response) {super.initialize(request, response);
    }

}

ReportContext

package org.dal.demo.report;

import org.unidal.web.mvc.Page;
import org.unidal.web.mvc.annotation.ModuleMeta;

public enum ReportPage implements Page {

   ...

   HELLO("hello", "hello", "Hello", "Hello Page", true),

  .....
  ;

   private String m_name;

   private String m_path;

   private String m_title;

   private String m_description;

   private boolean m_standalone;

   private ReportPage(String name, String path, String title, String description, boolean standalone) {
      m_name = name;
      m_path = path;
      m_title = title;
      m_description = description;
      m_standalone = standalone;
   }

   public static ReportPage getByName(String name, ReportPage defaultPage) {for (ReportPage action : ReportPage.values()) {if (action.getName().equals(name)) {return action;}
      }

      return defaultPage;
   }

   public String getDescription() {return m_description;}

   public String getModuleName() {ModuleMeta meta = ReportModule.class.getAnnotation(ModuleMeta.class);

      if (meta != null) {return meta.name();
      } else {return null;}
   }

   @Override
   public String getName() {return m_name;}

   @Override
   public String getPath() {return m_path;}

   public String getTitle() {return m_title;}

   public boolean isStandalone() {return m_standalone;}

   public ReportPage[] getValues() {return ReportPage.values();
   }
}

MVC 的流程

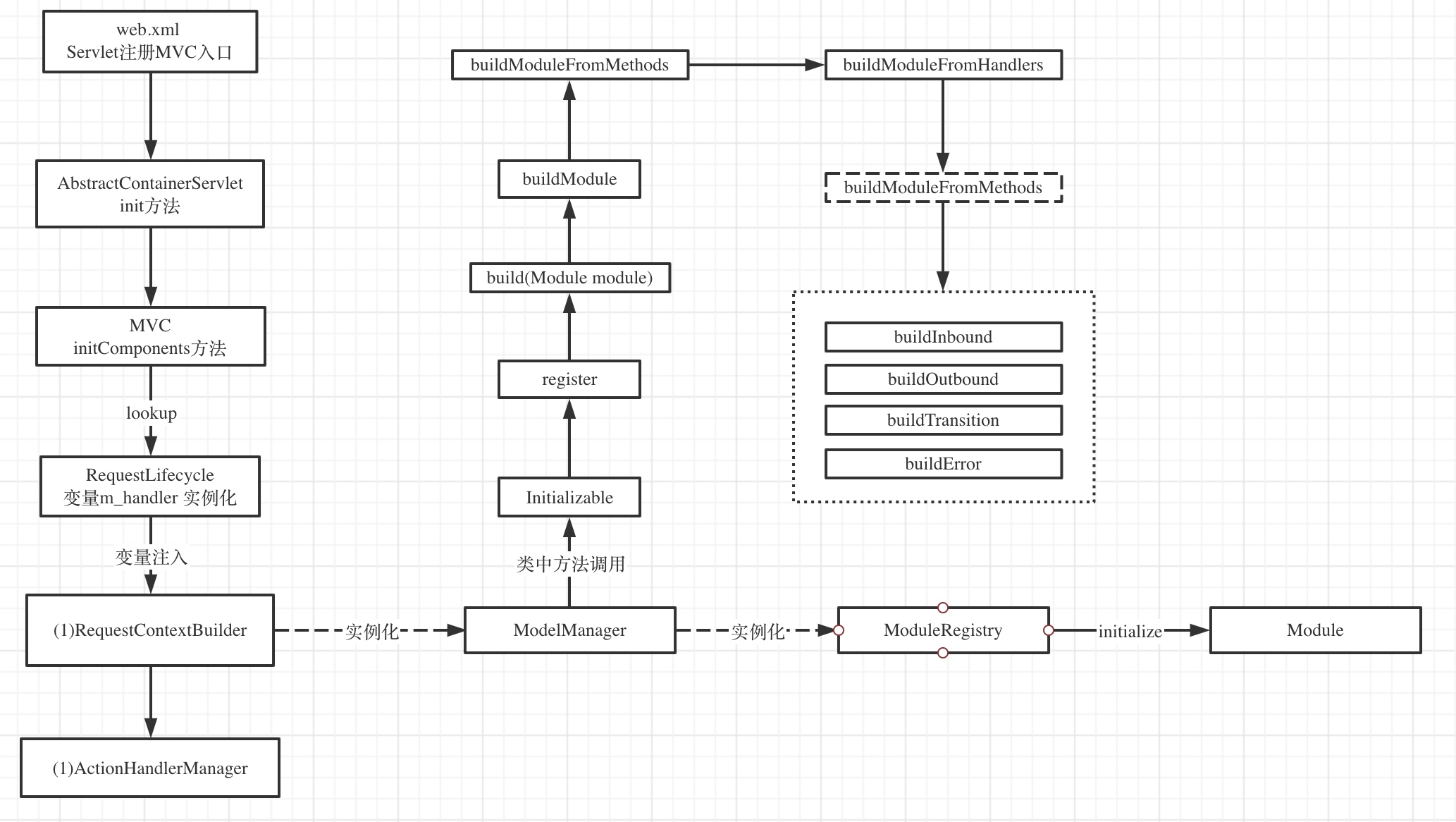

核心组件架构装载预置流程

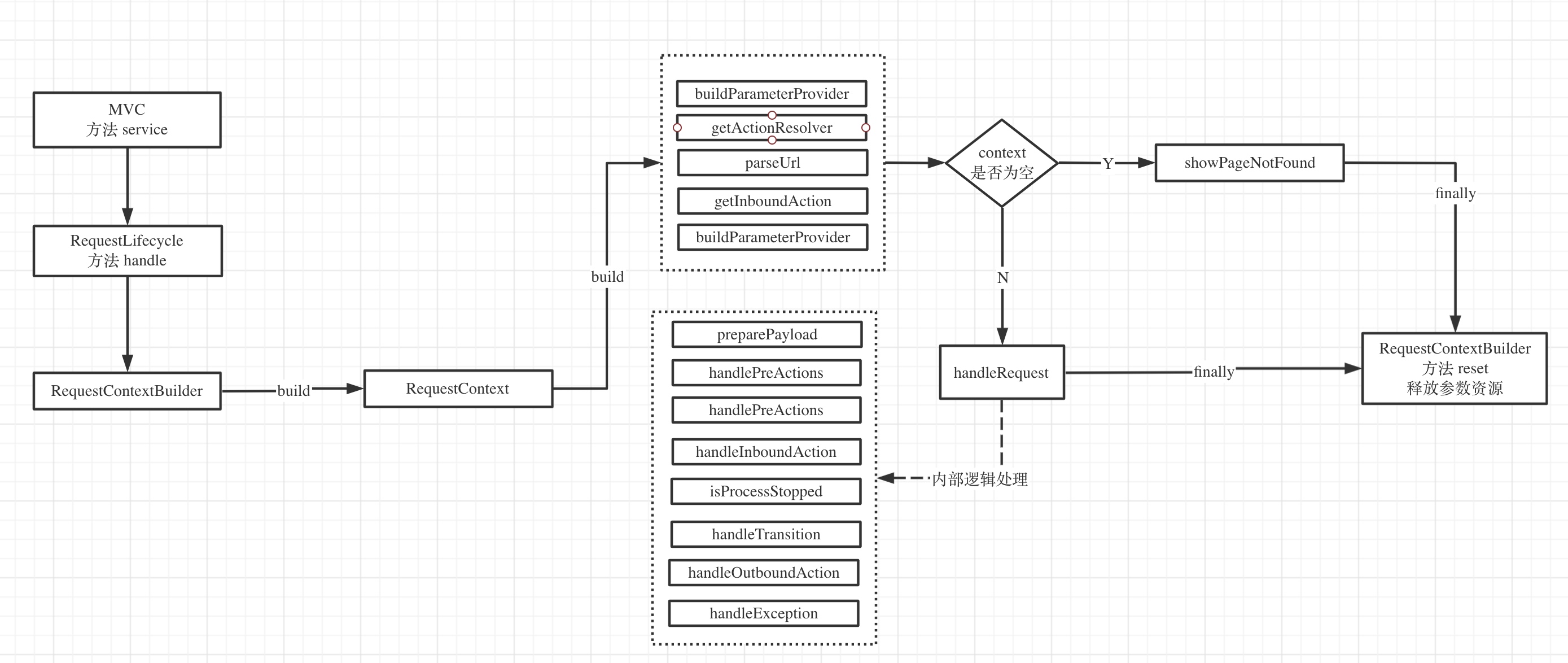

MVC 运行正常服务请求流程

posted @ 2021-02-07 22:13 可可逗豆阅读(332) 评论(0) 收藏举报

刷新页面返回顶部

可可逗豆

CAT 源码分析之 MVC 框架

MVC 到底是个什么东西，即 禅

MVC 模型

MVC 模型产品

MVC 思想的研究

构建一个完美的产品 MVC 需要做什么

unidal 的 MVC 框架

项目框架 maven 依赖

HelloWorld 示例

配置 web.xml

配置 服务组件

服务组件类文件

org.dal.demo.report.ReportModule

org.dal.demo.report.page.hello.Handler

org.dal.demo.report.page.hello.JspViewer

关联类 org.dal.demo.report.page.hello.JspFile

org.dal.demo.report.page.hello.Context

org.dal.demo.report.page.Payload

org.dal.demo.report.page.hello.Action

JSP 文件

HelloWorld 测试

运行效果

其中 封装代码类

AbstractReportModel

AbstractReportPayload

ReportContext

ReportContext

MVC 的流程

公告

MVC 到底是个什么东西，即禅

配置 `web.xml`

配置服务组件

其中封装代码类
