一、前言
在数字化和智能化日益普及的今天，智能家居系统已成为现代家居生活的一个重要组成部分。本学期的智能家居课程旨在通过实践项目，让我不仅掌握智能家居的理论知识，而且通过亲手设计和实现智能家居系统中的关键组件，深入理解智能家居的工作原理。特别是通过两个大作业，我对智能家居系统中的强电电路模拟进行了深入的探讨和实践。
课程目标与实践意义
课程的主要目标是让我理解智能家居系统中的核心技术，包括物联网(IoT)、传感器、执行器以及控制逻辑。通过模拟强电电路，我能够将这些技术融合在一起，实现家居自动化的基本功能。这些实践项目不仅加深了我对智能家居系统的理解，而且提升了我的编程技能，特别是在面向对象编程（OOP）方面的应用。
理论与实践的结合
在理论学习中，我了解了智能家居系统的架构、通信协议以及用户界面设计。而在实践项目中，我将这些理论知识应用到了具体的编程任务中。通过设计和实现智能家居系统中的强电电路模拟，我学会了如何将抽象的电路概念转化为具体的代码实现，这不仅考验了我对电路设计的理解，也锻炼了我使用Java编程语言的能力。
面向对象编程的应用
面向对象编程（OOP）是现代软件开发中的核心概念，它通过类和对象的概念，提供了一种组织和管理代码的高效方式。在智能家居强电电路模拟项目中，我通过定义设备类、电路类以及控制类，将OOP的原则应用到了实际编程中。这不仅提高了代码的可读性和可维护性，也使得代码更加模块化，便于未来的扩展和升级。
技能提升与挑战
通过这些项目，我的编程技能得到了显著提升。我学会了如何设计复杂的类结构，如何实现类之间的交互，以及如何通过继承和多态来扩展系统的功能。同时，我也面临了诸多挑战，如电路逻辑的准确性、代码的优化、以及用户输入的解析等。这些挑战迫使我深入研究问题，寻找解决方案，从而在实践中学习和成长。
二、设计与分析
设计思路
在设计智能家居强电电路模拟系统时，我面临的首要任务是理解和模拟电路中设备的行为。我首先定义了控制设备和受控设备的基本特性，以确保系统能够准确地反映真实世界中的电路操作。
控制设备
控制设备是系统的输入部分，包括开关、分档调速器、连续调速器和互斥开关。这些设备决定了电路的状态和行为。例如，开关控制电流的通断，调速器控制设备的运行速度，互斥开关则确保在同一时间内只有一个设备可以工作。
受控设备
受控设备是系统的输出部分，包括灯具和风扇。这些设备根据控制设备的指令进行操作，如根据电压变化调整亮度或转速。
类图与源码分析

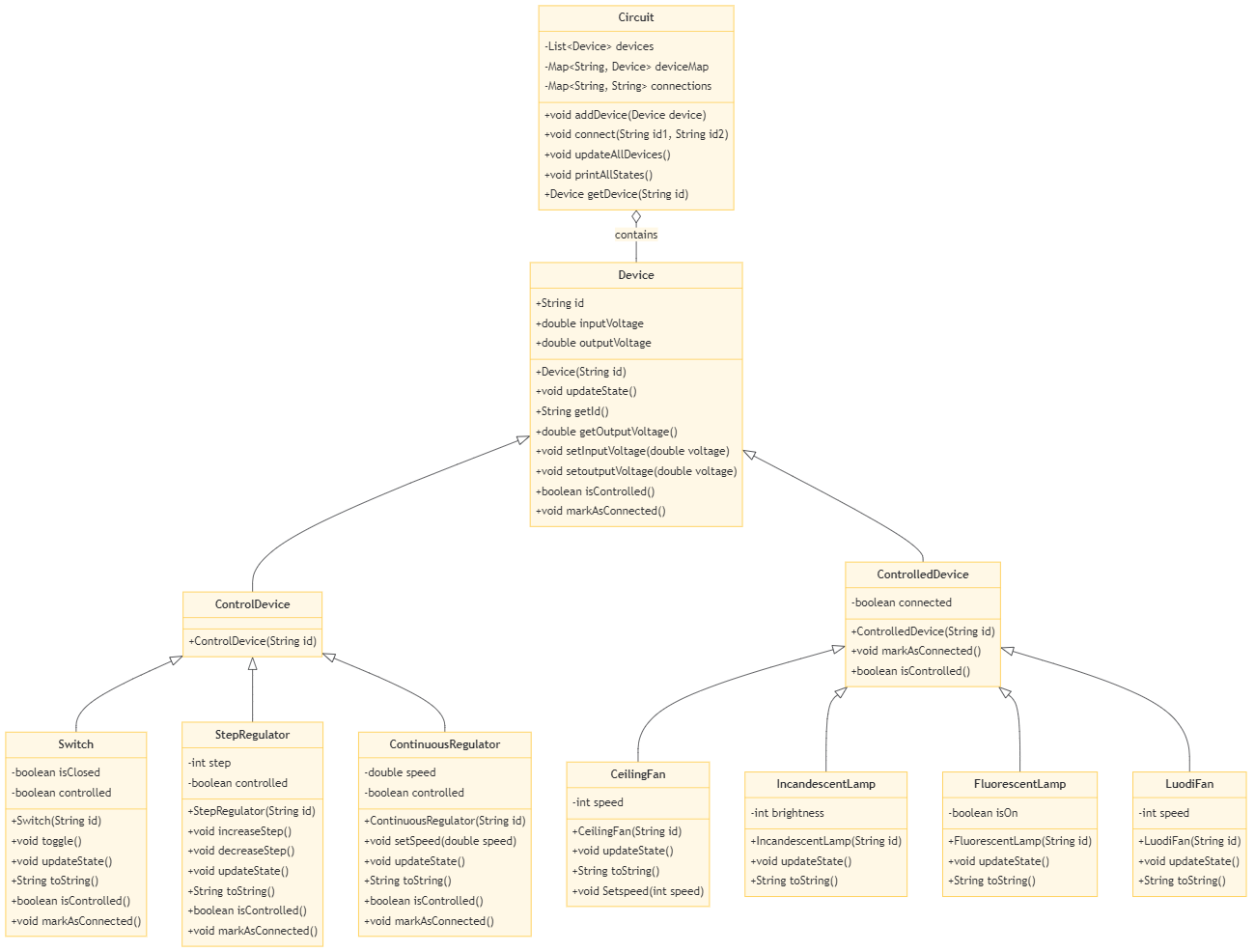

为了确保系统设计的一致性和可维护性，我构建了系统的类图。
以下是一些核心类的详细描述和分析：
Device（设备基类）
Device 类是所有设备的基类，它定义了所有设备共有的属性和方法。每个设备都有一个唯一的ID、输入电压和输出电压。updateState 方法是一个抽象方法，由子类实现以反映设备状态的变化。
abstract class Device {
protected String id;
protected double inputVoltage = 0;
protected double outputVoltage = 0;
public Device(String id) {
this.id = id;
}
public abstract void updateState();}
ControlledDevice 和 ControlDevice
这两个类继承自 Device 类，分别表示受控设备和控制设备。它们实现了 updateState 方法，以反映设备状态的变化。
class ControlledDevice extends Device {
public ControlledDevice(String id) {
super(id);
}
@Override
public void updateState() {
// 受控设备状态更新逻辑
}}
class ControlDevice extends Device {
public ControlDevice(String id) {
super(id);
}
@Override
public void updateState() {
// 控制设备状态更新逻辑
}}
Circuit（电路类）
Circuit 类表示电路，负责管理设备之间的连接和电压传递。它包含了一个设备列表、一个设备映射表和一个连接映射表。
class Circuit {
private List
private Map<String, Device> deviceMap = new HashMap<>();
private Map<String, String> connections = new HashMap<>();
public void connect(String id1, String id2) {
// 实现设备之间的连接逻辑
Device device1 = deviceMap.get(id1);
Device device2 = deviceMap.get(id2);
if (device1 != null && device2 != null) {
connections.put(id1, id2);
device1.updateState();
device2.updateState();
}
}
public void updateAllDevices() {
// 更新所有设备的状态
for (Device device : devices) {
device.updateState();
}
}}
分析心得
在实现过程中，我发现合理地使用继承和多态可以大大简化代码的复杂性。继承允许我创建通用的设备行为，而多态则允许我在运行时根据设备的具体类型调用相应的方法。这种设计不仅减少了代码重复，还提高了系统的灵活性和可扩展性。
同时，对于电路的模拟，我需要精确地处理电压传递和设备状态更新。这要求我对电路理论有深入的理解，特别是在处理并联和串联电路时。例如，在并联电路中，所有分支的电压是相同的，而在串联电路中，电流在所有设备之间是相同的。这些理论的应用对于确保系统正确模拟电路行为至关重要。
此外，我还意识到了在设计输入解析逻辑时需要考虑的复杂性。随着输入信息的复杂性增加，我不得不编写更多的正则表达式来处理不同的输入情况。这不仅增加了代码的复杂性，也提高了对输入格式要求的严格性。因此，我认识到了在设计输入解析逻辑时需要考虑的复杂性，以及如何通过设计更简洁的输入格式来简化这一过程。
三、采坑心得
在智能家居强电电路模拟系统的开发过程中，我遇到了一系列挑战和问题，这些经历为我提供了宝贵的教训，帮助我在未来的项目中避免类似的错误。
类设计不周全
在项目的初期，我的设计过于简单，没有充分利用继承的优势。这导致我在后续开发中遇到了扩展性问题。例如，我最初为每个设备类型创建了一个独立的类，这导致了代码的重复和难以维护。当需要添加新设备类型或修改现有设备行为时，我必须在多个地方进行更改，这不仅增加了工作量，也提高了引入新bug的风险。
教训： 在设计类时，我应该更加关注设备的共性和差异性，合理利用继承和多态。这不仅可以减少代码重复，还可以提高系统的灵活性和可扩展性。我应该创建一个基类，包含所有设备的通用属性和方法，然后通过继承来扩展特定设备的行为。
电压传递逻辑错误
在处理并联电路时，我最初没有正确处理电压的分配。在并联电路中，所有分支的电压应该是相同的，但我的代码错误地将电压分配给了每个分支，导致测试结果不准确。这个问题在单元测试中被暴露出来，因为我的测试用例覆盖了并联电路的不同配置。
教训： 在处理电路逻辑时，我必须严格遵守电路理论。对于并联电路，我应该确保所有分支的输入电压相同，并且在计算输出电压时，应该取所有分支的最小值（如果设备允许）。对于串联电路，我应该确保电流在所有设备之间相同，并根据欧姆定律计算电压分配。这些理论的应用对于确保系统正确模拟电路行为至关重要。
输入解析复杂性
随着输入信息的复杂性增加，我不得不编写更多的正则表达式来处理不同的输入情况。这不仅增加了代码的复杂性，也使得代码难以阅读和维护。特别是在处理设备连接信息和控制指令时，我需要解析各种格式的输入，这导致了代码的膨胀和错误率的增加。
教训： 输入解析是系统设计的关键时刻，它直接影响到系统的稳定性和可用性。我应该设计一个更加健壮和灵活的输入解析机制，以适应不同的输入格式和变化。这可能包括创建一个专门的解析器类，该类负责将输入字符串转换为系统可以理解的结构化数据。此外，我应该使用更强大的文本处理工具，如解析库，来简化正则表达式的编写和维护。
四、改进建议
在反思了智能家居强电电路模拟系统的设计和实现过程后，我提出了以下几点改进建议，旨在提高系统的效率、可维护性和用户体验。
优化类设计
我的系统设计初期未能充分利用继承和多态的优势，导致代码冗余和难以维护。为了改进这一点，我计划采取以下措施：
构建基类和接口：创建一个通用的设备基类，包含所有设备共有的属性和方法。对于具有特定行为的设备，如调速器和开关，我可以定义接口或抽象类来规范它们的行为。
// 设备基类
abstract class Device {
protected String id;
protected double inputVoltage = 0;
protected double outputVoltage = 0;
public Device(String id) {
this.id = id;
}
public abstract void updateState();
}
// 控制设备接口
interface ControlDevice {
void toggle();
}
// 受控设备接口
interface ControlledDevice {
void operate();
}
利用多态性：通过多态性，我可以在运行时动态决定调用哪个设备的具体实现，这将使得我的代码更加灵活和可扩展。
减少代码重复：通过继承和多态，我可以减少重复代码，每个设备类只需要实现其特有的行为，而共通行为则在基类中实现。
电压传递逻辑优化
电压传递逻辑是电路模拟系统的核心，我需要确保其准确性和一致性。以下是我计划采取的优化措施：
并联电路电压分配：确保并联电路中所有分支的输入电压相同，并在计算输出电压时取所有分支的最小值。
class ParallelCircuit {
private List
public ParallelCircuit(List<Circuit> branches) {
this.branches = branches;
}
public void distributeVoltage(double voltage) {
for (Circuit branch : branches) {
branch.setInputVoltage(voltage);
}
}
}
串联电路电流一致性：在串联电路中，确保电流在所有设备之间保持一致，并根据欧姆定律计算电压分配。
class SeriesCircuit {
private List
public SeriesCircuit(List<Device> devices) {
this.devices = devices;
}
public void calculateVoltageDrop(double totalVoltage) {
double voltageDrop = 0;
for (Device device : devices) {
voltageDrop += device.getResistance() * calculateCurrent();
device.setOutputVoltage(voltageDrop);
}
}
private double calculateCurrent() {
// 根据欧姆定律计算电流
return 220; // 假设电源电压为220V
}
}
电压传递算法优化：重新设计电压传递算法，确保在复杂的电路配置中也能正确地分配电压。
class VoltageDistribution {
private Map<String, Device> deviceMap;
private Map<String, List
public VoltageDistribution(Map<String, Device> deviceMap) {
this.deviceMap = deviceMap;
this.circuitGraph = new HashMap<>();
}
public void initializeVoltages() {
// 设置电源节点和接地节点的电压
deviceMap.get("VCC").setOutputVoltage(220);
deviceMap.get("GND").setOutputVoltage(0);
}
public void buildCircuitGraph() {
// 构建电路图，表示设备之间的连接关系
// 例如：circuitGraph.put("node1", Arrays.asList("device1", "device2"));
}
public void calculateResistances() {
// 计算每个支路的总电阻
}
public void applyKVL() {
// 应用基尔霍夫电压定律，建立方程
}
public void analyzeNodeVoltages() {
// 使用节点电压分析法计算每个节点的电压
}
public void updateDeviceStates() {
// 根据计算出的节点电压，更新每个设备的状态
for (Device device : deviceMap.values()) {
device.updateState();
}
}
public void distributeVoltage() {
initializeVoltages();
buildCircuitGraph();
calculateResistances();
applyKVL();
analyzeNodeVoltages();
updateDeviceStates();
}
}
简化输入解析
输入解析的复杂性增加了代码的维护难度和出错概率。我计划通过以下方式简化输入解析：
设计简洁的输入格式：定义一种简洁、一致的输入格式，减少对复杂正则表达式的依赖。
// 假设输入格式为 "device1-IN device1-OUT device2-IN device2-OUT"
class SimpleInputParser {
public static List
// 解析输入字符串并返回设备连接列表
return Arrays.asList(input.split(" "));
}
}
创建专门的解析器类：开发一个专门的解析器类，负责将输入字符串转换为系统可以理解的结构化数据，从而降低主逻辑代码的复杂性。
class ConnectionParser {
public Map<String, String> parse(String input) {
Map<String, String> connections = new HashMap<>();
// 解析输入字符串并填充connections映射
return connections;
}
}
五、总结
通过本阶段的学习和实践，我深刻体会到了面向对象编程的强大之处，尤其是在处理复杂问题时，良好的类设计和继承关系能够极大地简化问题。我不仅加深了对Java语言的理解，也提升了我的设计能力和编程技巧。虽然在实现过程中遇到了很多困难，但这些困难也让我更加明确了未来学习的方向。我将继续深入学习Java语言，提高编程能力，并在实际项目中不断实践和完善我的面向对象编程技巧。
对于教师、课程、作业、实验、课上及课下组织方式等方面的改进建议，我认为增加更多的实践项目和案例分析将有助于学生更好地理解和应用理论知识。同时，提供更多的代码审查和反馈机会，可以帮助学生在编程实践中不断进步。
