Jmeter+Grafana+Chronograf+InfluxDB性能测试监控平台

依赖的软件版本：

influxdb-1.3.0.x86_64.rpm
chronograf-1.4.4.1.x86_64.rpm
grafana-6.2.1-1.x86_64.rpm



一、安装InfluxDB



安装完毕后，修改InfluxDB的配置：



配置jmeter存储的数据库与端口号

vi /etc/influxdb/influxdb.conf



在graphite配置项下修改库与端口

enabled = true database = "jmeter" bind-address = ":2003" protocol = "tcp" consistency-level = "one"



启动InfluxDB

/etc/init.d/influxdb restart





二、InfluxDB数据库配置

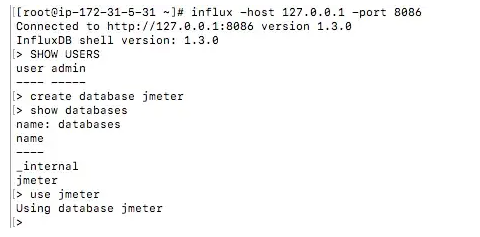

1、登录数据库

influx -host 127.0.0.1 -port 8086

2、数据库管理

# 创建数据库create database <test_name># 查询所有数据库> show databases# 使用某个数据库> use <test_name>



创建一个名为jmeter的数据库







3、表管理

# SHOW measurements命令查看所有的表，这个类似于mysql下的 show tables;SHOW MEASUREMENTS;# 创建表，直接在插入数据的时候指定表名INSERT <measurement_name>,host=server1,region=cn_east-1 value=0.68# 删除表DROP MEASUREMENT<measurement_name>



三、配置InfluxDB web管理



InfluxDB 1.3以及之后的版本已经取消在InfluxDB中启用web管理了，取而代之的是使用Chronograf。

安装Chronograf 组件：

wget https://dl.influxdata.com/chronograf/releases/chronograf-1.4.4.1.x86_64.rpmsudo yum localinstall chronograf-1.4.4.1.x86_64.rpm



启动web服务：

sudo systemctl start chronograf

然后通过http://localhost:8888连接Web页面：

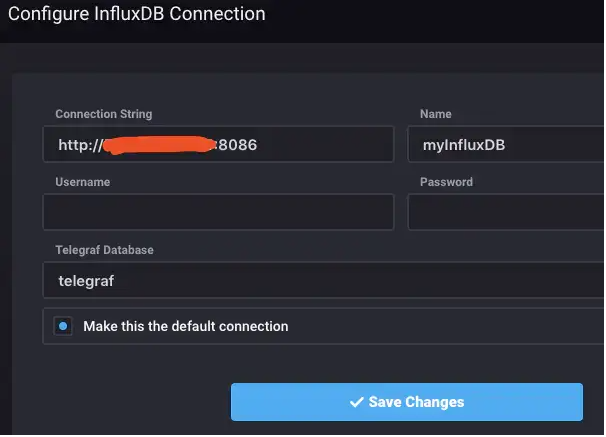

• 接下来的步骤将Chronograf连接到您的InfluxDB实例

• 对于Connection String，输入运行InfluxDB的机器的主机名或IP，并确保包含InfluxDB的默认端口：8086。

• 接下来，命名连接字符串，这可以输入任何值。

• 最后三个输入框无需编辑。

• Username并且Password可以保持空白，Telegraf的默认数据库名称为telegraf。

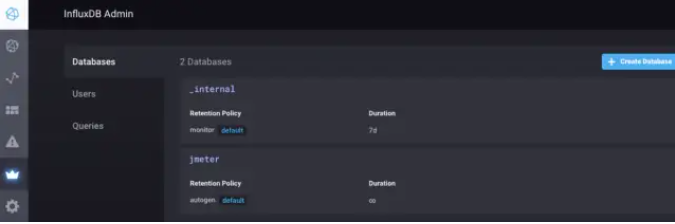

• 保存成功以后，可以在influxdb Admin看到数据库管理界面，在这里可以看到刚刚新建的jmeter数据库









四、安装Grafana



根据官网指引下载安装Grafana

wget https://dl.grafana.com/oss/release/grafana-6.2.1-1.x86_64.rpmsudo yum localinstall grafana-6.2.1-1.x86_64.rpm



启动

Grafana /etc/init.d/grafana-server restart



• 打开浏览器，访问 http://localhost:3000

• 输入用户名和密码登录系统，用户名与密码都是admin

• 第一次登录成功以后会让你重置密码。

• 添加需要展示数据的数据库，这里我们配置Influxdb，

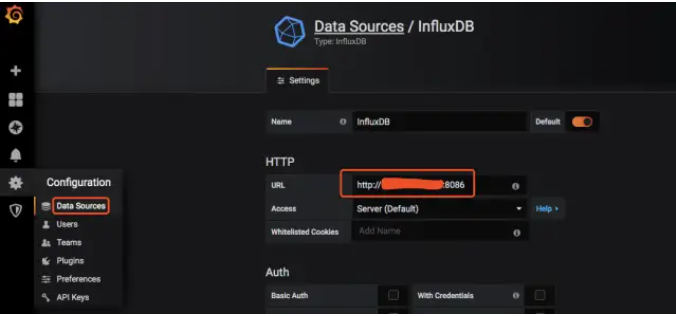

• 配置Influxdb URL

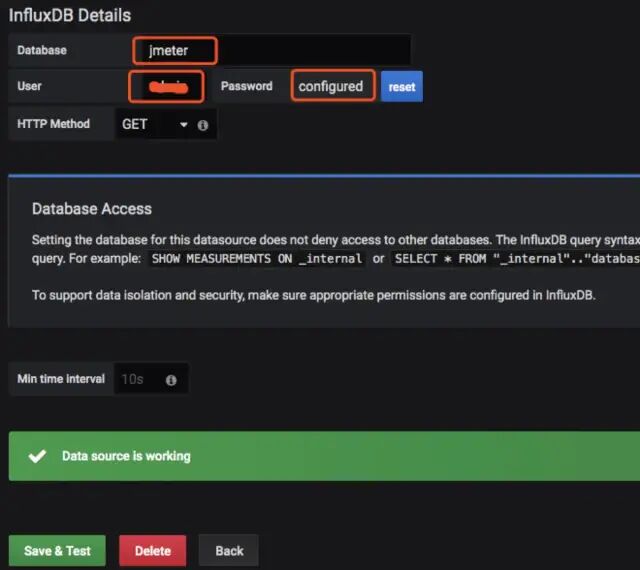

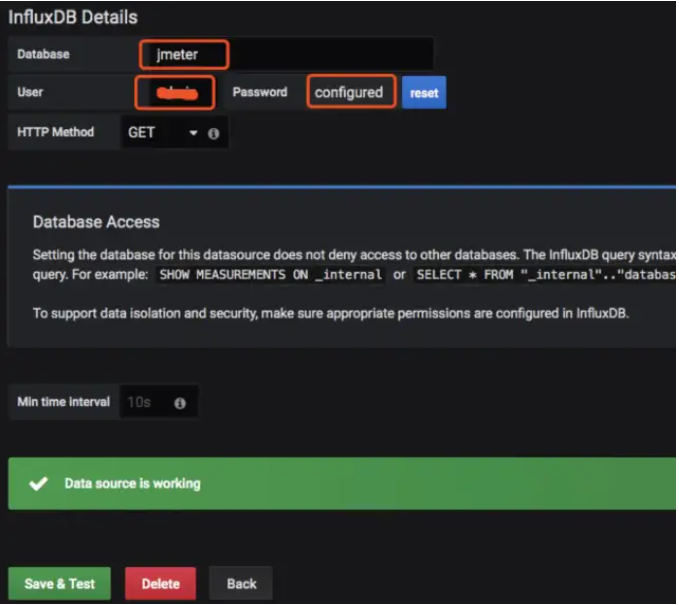

配置Influxdb 数据库，用户名和密码







五、配置Jmeter

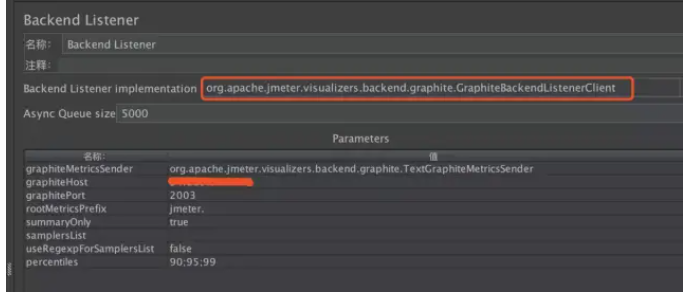

jmeter中，添加【监听器 -> Backend Listener】，选择监听类型并配置graphiteHost







默认情况下，JMeter发送在samplerName“all”下累计的所有采样器的指标。如果配置了 BackendListenerSamplersList，那么JMeter还会发送匹配样本名称的指标，前提是配置 summaryOnly=true

配置完毕后，发送接口请求，可以多发几次，

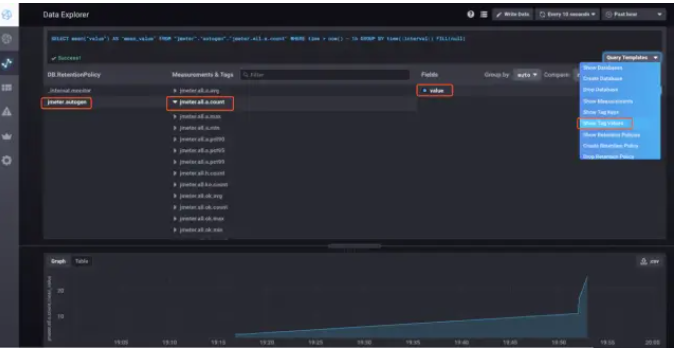

然后进入到chronograf的Data Explorer页面，在【Query Templates】下拉框中选择{Show Tag Value}，然后依次选择jmeter数据库和任意一张指标表，会发现在上方到输入框里自动生产类似sql一样的语句，按下回车，就会在底部的图表模块生成数据，

这样表明Jmeter到InfluxDB配置正确。

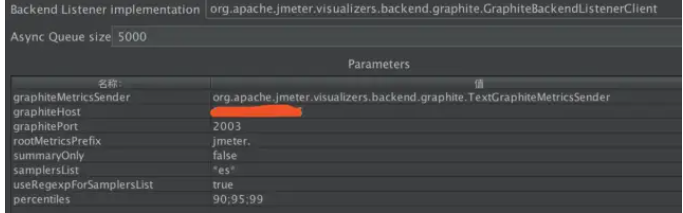

如果想要监控某个或某几个指定请求的话，Jmeter上的“Backend Listener”修改如下参数：将“summanyOnly”修改成False，将“userRegexpForSamplersList”修改成True，并且要设置“samplersList”的值，“samplersList”是可以支持正则表达式的，“samplersList”的设置要与请求对应，否则找不到该请求。



如图:







端口说明：

• 8086端口，Grafana用来从数据库取数据的端口

• 2003端口，JMeter往数据库发数据的端口



如果想要了解这些监控都代表什么意思，可以访问Jmeter的官网地址去查看阅读。



六、配置Grafana



1、点击左侧+号，选择Dashboard

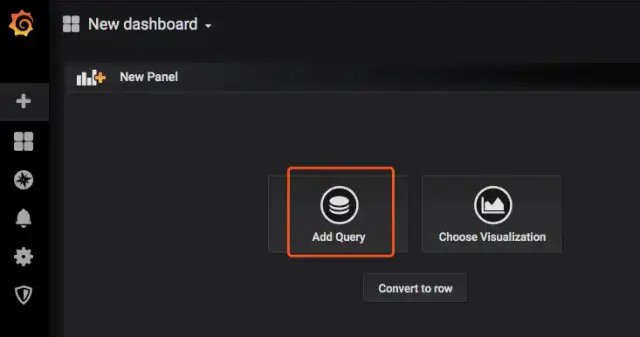

2、在New Panel下选择【Add Query】

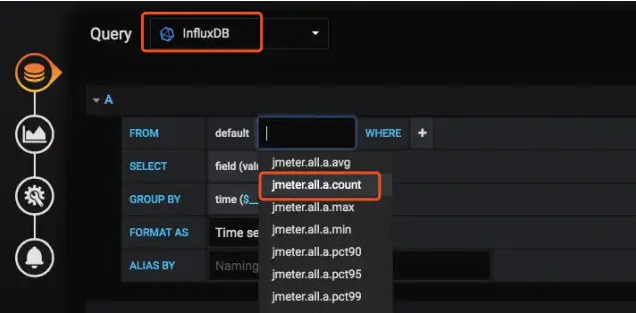

3、选择数据库类型和任意指标表名

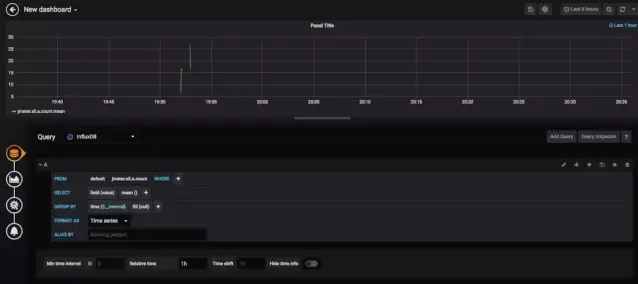

最后生成图表如下:







线程数/用户相关指标

• test.minAT-Min active threads：最小活跃线程数

• test.maxAT-Max active threads：最大活跃线程数

• test.meanAT-Mean active threads：活跃线程数

• test.startedT-Started threads：启动线程数

• test.endedT-Finished threads：结束线程数



响应时间指标

• ok.count：采样器的成功响应数

• h.count：每秒点击数

• ok.min：采样器成功最短响应时间

• ok.max：采样器成功最长响应时间

• ok.avg：采样器成功平均响应时间

• ok.pct：采样器成功响应百分比

• ko.count：采样器失败响应数

• ko.min：采样器失败的响应最短时间

• ko.max：采样称失败最长响应时间

• ko.avg：采样器失败平均响应时间

• ko.pct：采样器失败响应百分比

• a.count：采样器响应数（ok.count和ko.count的总和）

• a.min：采样器最小响应时间（ok.count和ko.count的最小值）

• a.max：采样器最大响应时间（ok.count和ko.count的最大值）

• a.avg：采样器平均响应时间（ok.count和ko.count的平均值）

• a.pct：采样器响应百分比（根据和失败样本的总数计算）



七、Grafana导入Dashboard模版



Grafana官网提供丰富的模版的库，进行二次扩展。

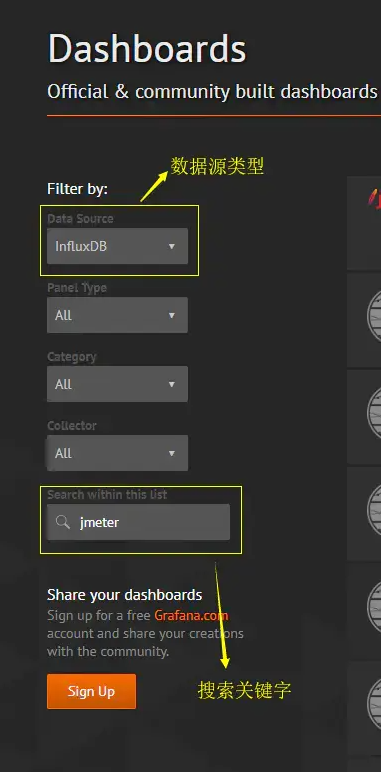

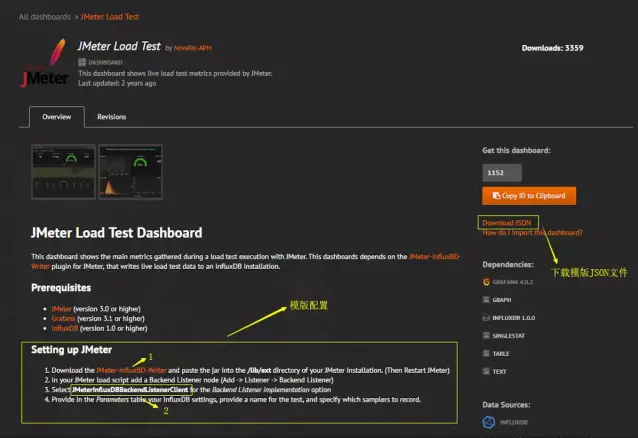

搜索看板模版:





1、下载JMeter Load Test  的 JSON文件和Jmeter依赖包

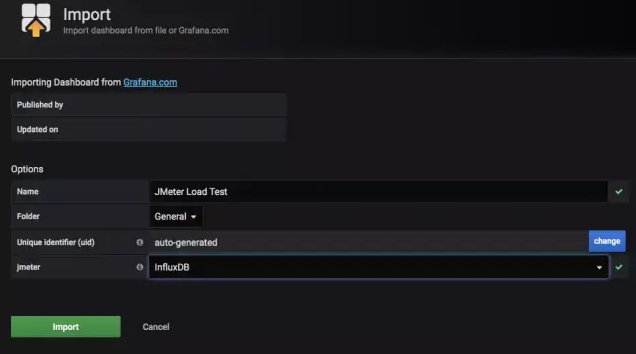

2、在Grafana中导入json模版







设置DB







3、配置Jmeter



3.1 将下载的JMeter-InfluxDB-Writer-plugin-xx.xx.jar放到Jmeter的/lib/ext目录下
3.2 在Jmeter脚本中添加 Backend Listener (Add -> Listener -> Backend Listener)
3.3  Backend Listener implementation选择{JMeterInfluxDBBackendListenerClient}
3.4 配置参数列表

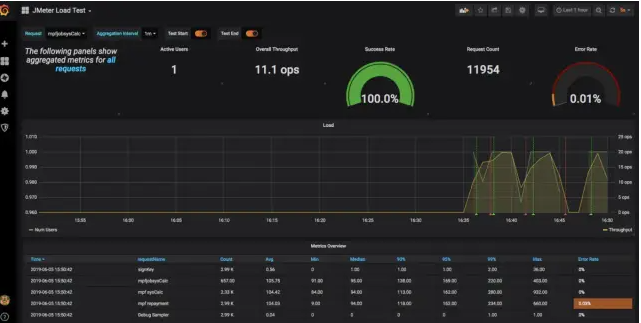

最后运行脚本，可以看到DashBoard
