Zab：Zookeeper 中的分布式一致性协议介绍

作者：两棵橘树  来源：简书
链接：https://www.jianshu.com/p/fb527a64deee

背景

在分布式系统中实现一致性是件有挑战的事。经典的二阶段提交、三阶段提交都不能完美的解决这一问题，有关传统的的分布式系统一致性问题可以看这里。Paxos 算法能完美地达到分布式系统的一致性，但由于较为复杂，在实际工程上不是很合适，Zab 协议借鉴了 Paxos 的思想，并进行了改进，以满足工程上的实际需求。

设计目标

  • 一致性
  • 有序性：有序性是 Zab 协议与 Paxos 协议的一个核心区别。Zab 的有序性主要表现在两个方面：
    1. 全局有序：如果消息 a 在消息 b 之前被投递，那么在任何一台服务器，消息 a都会在消息 b 之前被投递。
    2. 因果有序：如果消息 a 在消息 b 之前发生（a 导致了 b），并被一起发送，则 a 始终在 b 之前被执行。
  • 容错性：有 2f+1 台服务器，只要有大于等于 f+1 台的服务器正常工作，就能完全正常工作。

协议内容

Zab 协议分为两大块：

  • 广播（boardcast）：Zab 协议中，所有的写请求都由 leader 来处理。正常工作状态下，leader 接收请求并通过广播协议来处理。

  • 恢复（recovery）：当服务初次启动，或者 leader 节点挂了，系统就会进入恢复模式，直到选出了有合法数量 follower 的新 leader，然后新 leader 负责将整个系统同步到最新状态。

    广播（boardcast）

    广播的过程实际上是一个简化的二阶段提交过程：

    1. Leader 接收到消息请求后，将消息赋予一个全局唯一的 64 位自增 id，叫做：zxid，通过 zxid 的大小比较即可实现因果有序这一特性。
    2. Leader 通过先进先出队列（通过 TCP 协议来实现，以此实现了全局有序这一特性）将带有 zxid 的消息作为一个提案（proposal）分发给所有 follower。
    3. 当 follower 接收到 proposal，先将 proposal 写到硬盘，写硬盘成功后再向 leader 回一个 ACK。
    4. 当 leader 接收到合法数量的 ACKs 后，leader 就向所有 follower 发送 COMMIT 命令，同事会在本地执行该消息。

    5. 当 follower 收到消息的 COMMIT 命令时，就会执行该消息

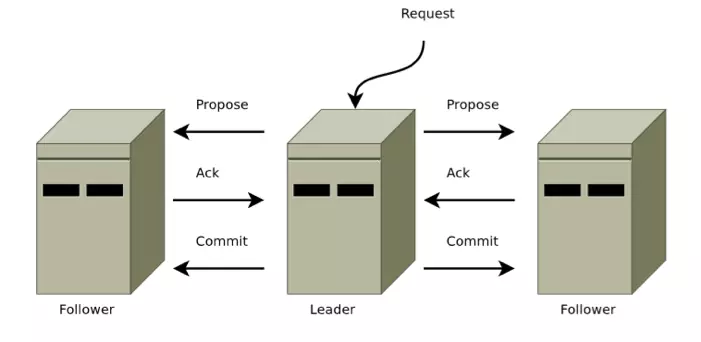

      广播过程

      相比于完整的二阶段提交，Zab 协议最大的区别就是不能终止事务，follower 要么回 ACK 给 leader，要么抛弃 leader，在某一时刻，leader 的状态与 follower 的状态很可能不一致，因此它不能处理 leader 挂掉的情况，所以 Zab 协议引入了恢复模式来处理这一问题。从另一角度看，正因为 Zab 的广播过程不需要终止事务，也就是说不需要所有 follower 都返回 ACK 才能进行 COMMIT，而是只需要合法数量（2f+1 台服务器中的 f+1 台） 的follower，也提升了整体的性能。

    恢复（recovery）

由于之前讲的 Zab 协议的广播部分不能处理 leader 挂掉的情况，Zab 协议引入了恢复模式来处理这一问题。为了使 leader 挂了后系统能正常工作，需要解决以下两个问题：

  • 已经被处理的消息不能丢
  • 被丢弃的消息不能再次出现

已经被处理的消息不能丢

这一情况会出现在以下场景：当 leader 收到合法数量 follower 的 ACKs 后，就向各个 follower 广播 COMMIT 命令，同时也会在本地执行 COMMIT 并向连接的客户端返回「成功」。但是如果在各个 follower 在收到 COMMIT 命令前 leader 就挂了，导致剩下的服务器并没有执行都这条消息。

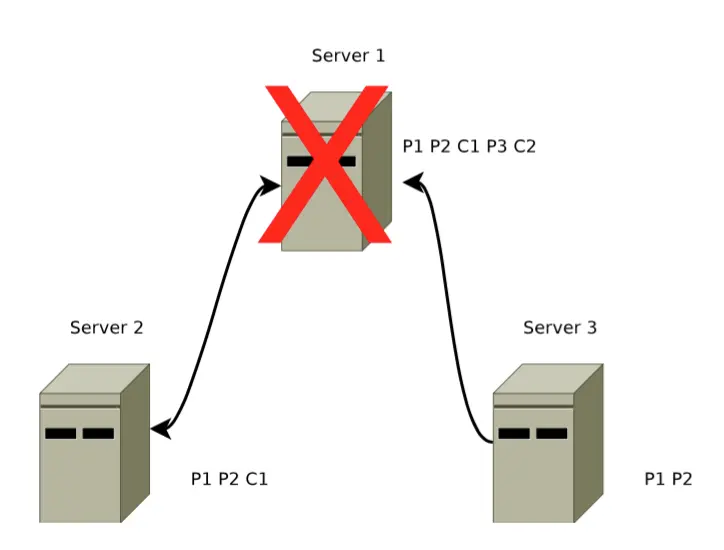

如图 1-1，消息 1 的 COMMIT 命令 Server1（leader）和 Server2（follower） 上执行了，但是 Server3 还没有收到消息 1 的 COMMIT 命令，此时 leader Server1 已经挂了，客户端很可能已经收到消息 1 已经成功执行的回复，经过恢复模式后需要保证所有机器都执行了消息 1。

为了实现已经被处理的消息不能丢这个目的，Zab 的恢复模式使用了以下的策略：

  1. 选举拥有 proposal 最大值（即 zxid 最大） 的节点作为新的 leader：由于所有提案被 COMMIT 之前必须有合法数量的 follower ACK，即必须有合法数量的服务器的事务日志上有该提案的 proposal，因此，只要有合法数量的节点正常工作，就必然有一个节点保存了所有被 COMMIT 消息的 proposal 状态。
  2. 新的 leader 将自己事务日志中 proposal 但未 COMMIT 的消息处理。
  3. 新的 leader 与 follower 建立先进先出的队列， 先将自身有而 follower 没有的 proposal 发送给 follower，再将这些 proposal 的 COMMIT 命令发送给 follower，以保证所有的 follower 都保存了所有的 proposal、所有的 follower 都处理了所有的消息。
    通过以上策略，能保证已经被处理的消息不会丢

被丢弃的消息不能再次出现

这一情况会出现在以下场景：当 leader 接收到消息请求生成 proposal 后就挂了，其他 follower 并没有收到此 proposal，因此经过恢复模式重新选了 leader 后，这条消息是被跳过的。 此时，之前挂了的 leader 重新启动并注册成了 follower，他保留了被跳过消息的 proposal 状态，与整个系统的状态是不一致的，需要将其删除。

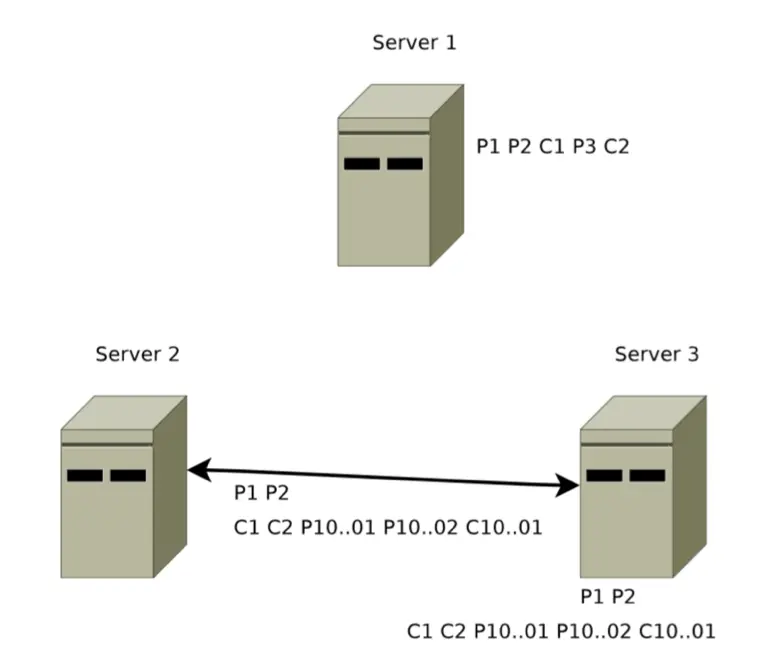

如图 1-2 ，在 Server1 挂了后系统进入新的正常工作状态后，消息 3被跳过，此时 Server1 中的 P3 需要被清除。



Zab 通过巧妙的设计 zxid 来实现这一目的。一个 zxid 是64位，高 32 是纪元（epoch）编号，每经过一次 leader 选举产生一个新的 leader，新 leader 会将 epoch 号 +1。低 32 位是消息计数器，每接收到一条消息这个值 +1，新 leader 选举后这个值重置为 0。这样设计的好处是旧的 leader 挂了后重启，它不会被选举为 leader，因为此时它的 zxid 肯定小于当前的新 leader。当旧的 leader 作为 follower 接入新的 leader 后，新的 leader 会让它将所有的拥有旧的 epoch 号的未被 COMMIT 的 proposal 清除。



Zookeeper角色描述



Zookeeper与客户端




Zookeeper选主流程(basic paxos)

当leader崩溃或者leader失去大多数的follower，这时候zk进入恢复模式，恢复模式需要重新选举出一个新的leader，让所有的Server都恢复到一个正确的状态。Zk的选举算法有两种：一种是基于basic paxos实现的，另外一种是基于fast paxos算法实现的。系统默认的选举算法为fast paxos。

1.选举线程由当前Server发起选举的线程担任，其主要功能是对投票结果进行统计，并选出推荐的Server；

2.选举线程首先向所有Server发起一次询问(包括自己)；

3.选举线程收到回复后，验证是否是自己发起的询问(验证zxid是否一致)，然后获取对方的id(myid)，并存储到当前询问对象列表中，最后获取对方提议的leader相关信息(id,zxid)，并将这些信息存储到当次选举的投票记录表中；

4.收到所有Server回复以后，就计算出zxid最大的那个Server，并将这个Server相关信息设置成下一次要投票的Server；

5.线程将当前zxid最大的Server设置为当前Server要推荐的Leader，如果此时获胜的Server获得n/2 + 1的Server票数，设置当前推荐的leader为获胜的Server，将根据获胜的Server相关信息设置自己的状态，否则，继续这个过程，直到leader被选举出来。 通过流程分析我们可以得出：要使Leader获得多数Server的支持，则Server总数必须是奇数2n+1，且存活的Server的数目不得少于n+1. 每个Server启动后都会重复以上流程。在恢复模式下，如果是刚从崩溃状态恢复的或者刚启动的server还会从磁盘快照中恢复数据和会话信息，zk会记录事务日志并定期进行快照，方便在恢复时进行状态恢复。选主的具体流程图所示：



Zookeeper选主流程（fast paxos）


fast paxos流程是在选举过程中，某Server首先向所有Server提议自己要成为leader，当其它Server收到提议以后，解决epoch和 zxid的冲突，并接受对方的提议，然后向对方发送接受提议完成的消息，重复这个流程，最后一定能选举出Leader。



Zookeeper同步流程


选完Leader以后，zk就进入状态同步过程。

1. Leader等待server连接；

2 .Follower连接leader，将最大的zxid发送给leader；

3 .Leader根据follower的zxid确定同步点；

4 .完成同步后通知follower 已经成为uptodate状态；

5 .Follower收到uptodate消息后，又可以重新接受client的请求进行服务了。

<ignore_js_op>

Zookeeper工作流程-Leader

1 .恢复数据；

2 .维持与Learner的心跳，接收Learner请求并判断Learner的请求消息类型；

3 .Learner的消息类型主要有PING消息、REQUEST消息、ACK消息、REVALIDATE消息，根据不同的消息类型，进行不同的处理。

PING 消息是指Learner的心跳信息；

REQUEST消息是Follower发送的提议信息，包括写请求及同步请求；

ACK消息是 Follower的对提议的回复，超过半数的Follower通过，则commit该提议；

REVALIDATE消息是用来延长SESSION有效时间。

<ignore_js_op>

Zookeeper工作流程-Follower


Follower主要有四个功能：

1.向Leader发送请求（PING消息、REQUEST消息、ACK消息、REVALIDATE消息）；

2.接收Leader消息并进行处理；

3.接收Client的请求，如果为写请求，发送给Leader进行投票；

4.返回Client结果。


Follower的消息循环处理如下几种来自Leader的消息：

1 .PING消息： 心跳消息；

2 .PROPOSAL消息：Leader发起的提案，要求Follower投票；

3 .COMMIT消息：服务器端最新一次提案的信息；

4 .UPTODATE消息：表明同步完成；

5 .REVALIDATE消息：根据Leader的REVALIDATE结果，关闭待revalidate的session还是允许其接受消息；

6 .SYNC消息：返回SYNC结果到客户端，这个消息最初由客户端发起，用来强制得到最新的更新。





如上，你大致应该了解zookeeper是个什么东西，大概能做些什么了，我们马上来学习下zookeeper的安装及使用，并开发一个小程序来实现zookeeper这个分布式配置管理的功能。

总结

个人认为 Zab 协议设计的优秀之处有两点，一是简化二阶段提交，提升了在正常工作情况下的性能；二是巧妙地利用率自增序列，简化了异常恢复的逻辑，也很好地保证了顺序处理这一特性。
