单片机学习笔记————51单片机实现操作AT24C02时，利用“一气呵成的定时器延时”改善数码管的闪烁现象

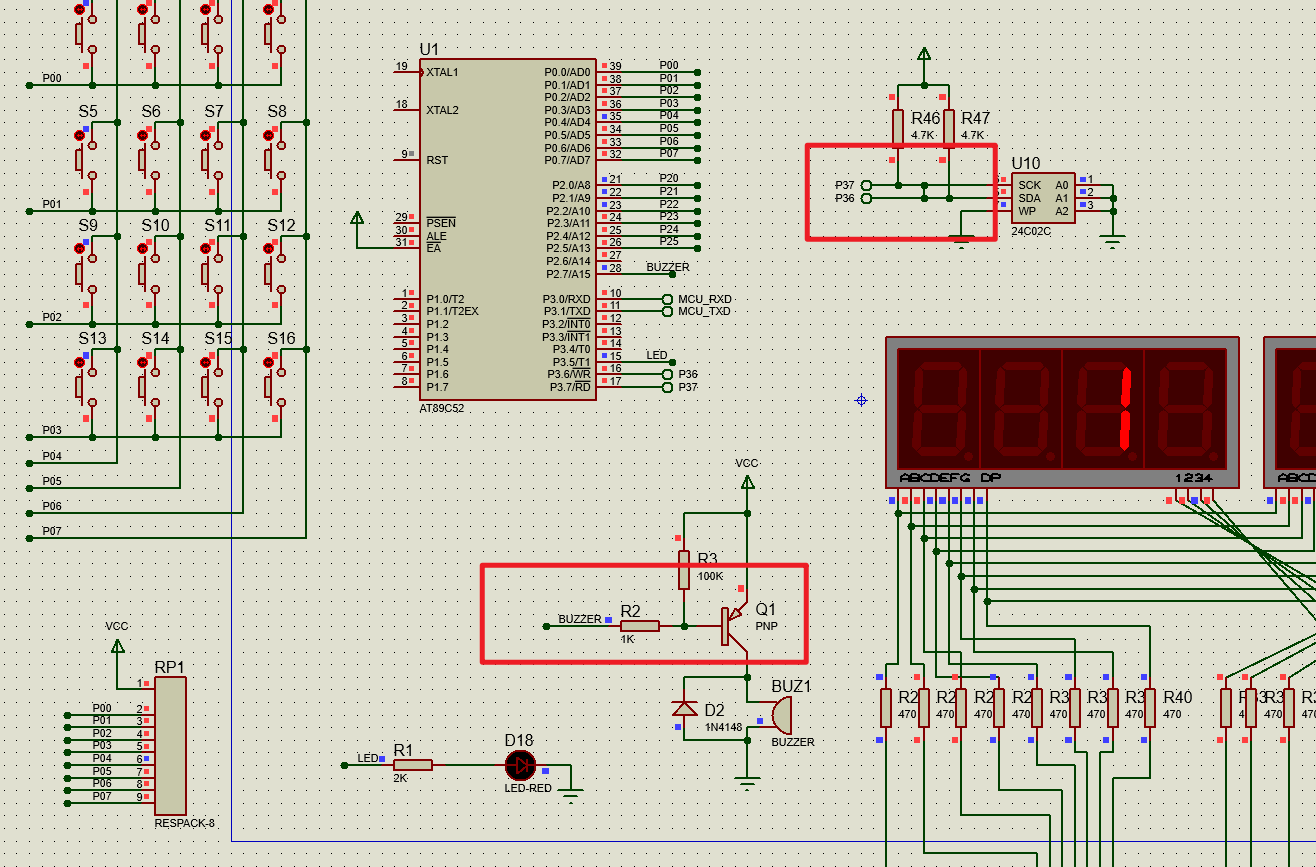

一、使用proteus绘制简单的电路图，用于后续仿真
关于IIC的读写：
二、编写程序
/********************************************************************************************************************
---- @Project: AT24C02
---- @File: main.c
---- @Edit: ZHQ
---- @Version: V1.0
---- @CreationTime: 20200722
---- @ModifiedTime: 20200722
---- @Description: 实现功能：
---- 4个被更改后的参数断电后不丢失，数据可以保存，断电再上电后还是上一次最新被修改的数据。如果AT24C02短路，虚焊，或者坏了，系统可以检查出来，并且蜂鸣器会间歇性鸣叫报警。按更改参数按键时，数码管比上一节大大降低了闪烁现象。
---- 显示和独立按键部分根据数码管显示程序来改编，S1,S5,S9作为独立按键。
---- 一共有4个窗口。每个窗口显示一个参数。
---- 第8,7,6,5位数码管显示当前窗口，P-1代表第1个窗口，P-2代表第2个窗口，P-3代表第3个窗口，P-4代表第1个窗口。
---- 第4,3,2,1位数码管显示当前窗口被设置的参数。范围是从0到9999。S1是加按键，按下此按键会依次增加当前窗口的参数。S5是减按键，按下此按键会依次减少当前窗口的参数。S9是切换窗口按键，按下此按键会依次循环切换不同的窗口。
---- 单片机：AT89C52
********************************************************************************************************************/
#include "reg52.h"
/*——————宏定义——————*/
#define FOSC 11059200L
#define BAUD 9600
#define T1MS (65536-FOSC/12/500) /*0.5ms timer calculation method in 12Tmode*/
#define OP_READ 0xa1 /*器件地址以及读取操作,0xa1即为1010 0001B*/
#define OP_WRITE 0xa0 /*器件地址以及写入操作,0xa0即为1010 0000B*/
#define const_key_time1 9 /*按键去抖动延时的时间*/
#define const_key_time2 9 /*按键去抖动延时的时间*/
#define const_key_time3 9 /*按键去抖动延时的时间*/
#define const_eeprom_1s 96 /* 大概1秒的时间 */
#define const_voice_short 20 /*蜂鸣器短叫的持续时间*/
/*——————变量函数定义及声明——————*/
/*蜂鸣器的驱动IO口*/
sbit BEEP = P2^7;
/*LED*/
sbit LED = P3^5;
/*按键*/
sbit Key_S1 = P0^0; /*对应S1键，加键*/
sbit Key_S2 = P0^1; /*对应S5键，减键*/
sbit Key_S3 = P0^2; /*对应S9键，切换窗口*/
sbit Key_Gnd = P0^4;
/*数码管*/
sbit Dig_Hc595_Sh = P2^0;
sbit Dig_Hc595_St = P2^1;
sbit Dig_Hc595_Ds = P2^2;
/*EEPROM*/
sbit eeprom_scl_dr = P3^7; /*时钟线*/
sbit eeprom_sda_dr_sr = P3^6; /*数据的输出线和输入线*/
unsigned char ucKeySec = 0; /*被触发的按键编号*/
unsigned int uiKeyTimeCnt1 = 0; /*按键去抖动延时计数器*/
unsigned char ucKeyLock1 = 0; /*按键触发后自锁的变量标志*/
unsigned int uiKeyTimeCnt2 = 0; /*按键去抖动延时计数器*/
unsigned char ucKeyLock2 = 0; /*按键触发后自锁的变量标志*/
unsigned int uiKeyTimeCnt3 = 0; /*按键去抖动延时计数器*/
unsigned char ucKeyLock3 = 0; /*按键触发后自锁的变量标志*/
unsigned int uiVoiceCnt = 0; /*蜂鸣器鸣叫的持续时间计数器*/
unsigned char ucVoiceLock = 0; /*蜂鸣器鸣叫的原子锁*/
unsigned char ucDigShow8; /*第8位数码管要显示的内容*/
unsigned char ucDigShow7; /*第7位数码管要显示的内容*/
unsigned char ucDigShow6; /*第6位数码管要显示的内容*/
unsigned char ucDigShow5; /*第5位数码管要显示的内容*/
unsigned char ucDigShow4; /*第4位数码管要显示的内容*/
unsigned char ucDigShow3; /*第3位数码管要显示的内容*/
unsigned char ucDigShow2; /*第2位数码管要显示的内容*/
unsigned char ucDigShow1; /*第1位数码管要显示的内容*/
unsigned char ucDigDot8; /*数码管8的小数点是否显示的标志*/
unsigned char ucDigDot7; /*数码管7的小数点是否显示的标志*/
unsigned char ucDigDot6; /*数码管6的小数点是否显示的标志*/
unsigned char ucDigDot5; /*数码管5的小数点是否显示的标志*/
unsigned char ucDigDot4; /*数码管4的小数点是否显示的标志*/
unsigned char ucDigDot3; /*数码管3的小数点是否显示的标志*/
unsigned char ucDigDot2; /*数码管2的小数点是否显示的标志*/
unsigned char ucDigDot1; /*数码管1的小数点是否显示的标志*/
unsigned char ucDigShowTemp = 0; /*临时中间变量*/
unsigned char ucDisplayDriveStep = 1; /*动态扫描数码管的步骤变量*/
unsigned char ucWd1Update = 1; /*窗口1更新显示标志*/
unsigned char ucWd2Update = 0; /*窗口2更新显示标志*/
unsigned char ucWd3Update = 0; /*窗口3更新显示标志*/
unsigned char ucWd4Update = 0; /*窗口4更新显示标志*/
unsigned char ucWd = 1; /*本程序的核心变量，窗口显示变量。类似于一级菜单的变量。代表显示不同的窗口。*/
unsigned int uiSetData1 = 0; /*本程序中需要被设置的参数1*/
unsigned int uiSetData2 = 0; /*本程序中需要被设置的参数2*/
unsigned int uiSetData3 = 0; /*本程序中需要被设置的参数3*/
unsigned int uiSetData4 = 0; /*本程序中需要被设置的参数4*/
unsigned char ucTemp1 = 0; /*中间过渡变量*/
unsigned char ucTemp2 = 0; /*中间过渡变量*/
unsigned char ucTemp3 = 0; /*中间过渡变量*/
unsigned char ucTemp4 = 0; /*中间过渡变量*/
unsigned char ucDelayTimerLock = 0; /* 原子锁 */
unsigned int uiDelayTimer = 0;
unsigned char ucCheckEeprom = 0; /* 检查EEPROM芯片是否正常 */
unsigned char ucEepromError = 0; /* EEPROM芯片是否正常的标志 */
unsigned char ucEepromLock = 0; /* 原子锁 */
unsigned int uiEepromCnt = 0; /* 间歇性蜂鸣器报警的计时器 */
void Dig_Hc595_Drive(unsigned char, unsigned char);
/*根据原理图得出的共阴数码管字模表*/
code unsigned char Dig_Table[] =
{
0x3f, /*0 序号0*/
0x06, /*1 序号1*/
0x5b, /*2 序号2*/
0x4f, /*3 序号3*/
0x66, /*4 序号4*/
