(IDEA版)springBoot2.0集成activiti

1、阅读说明

网络上有很多关于Activiti整合SpringBoot的文章，但是都不全面，按照那些文章的思路整合还得耗时良久，今天抽空写下这篇文章，以帮助大家进行傻瓜式整合，从0到1，完整呈现整合的全过程。

此文章为SpringBoot2整合Activiti6设计器形成基于Activiti6的web项目实例的指导文档，整合工具使用的idea。从零开始，详尽的罗列了每一步整合步骤。需要一定整合者要有一定的技术基础，需要了解maven、springboot、activiti、js前端及h5相关的基础技术。

2、准备资料

• activiti-6.0.0官方实例：Activiti6的官方代码实例，可从官网下载，也可从我的网盘下载，链接: https://pan.baidu.com/s/1Eh_jrM6nSJ2fEnNSRAmwOQ ， 提取码: n822；
• activiti-5.22.0（官方）：Activiti5.22.0的官方代码实例，由于官方从6.0开始就不再提供在线设计器，所以只能使用5.22版本的设计器代码。可从官网下载，也可从我的网盘下载，链接: https://pan.baidu.com/s/138oGBrpCsoTK7MNfU3kUPw , 提取码: wrfi；
• stencilset.json：Activiti汉化包，网上很多，直接搜索文件名就能找到，也可从我网盘下辖，链接: https://pan.baidu.com/s/1uDNe4R8aXdSXdf10UJJ9lw，提取码: 6q5c；
• bootstrap-3.3.7-dist.zip：bootstrap的类库，做页面时使用。可从官网下载，也可从我的网盘下载，链接: https://pan.baidu.com/s/1z-_PMPF8vBZCJZQhFlCVAw， 提取码: w6wk。

3、整合过程

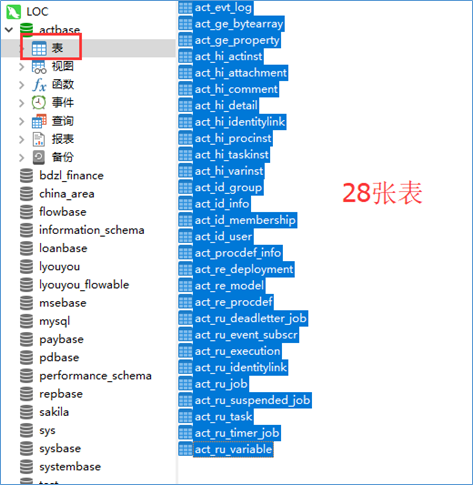

3.1、创建数据库

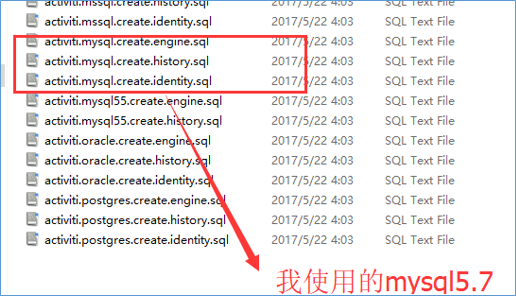

       解压 activiti-6.0.0官方实例 ，根据自己安装的数据库版本选择相应的activiti6数据库创建sql。解压后，sql存放路径：\activiti-6.0.0\database\create。创建完成后，会有28张表，我使用的数据库名称为“actbase”。

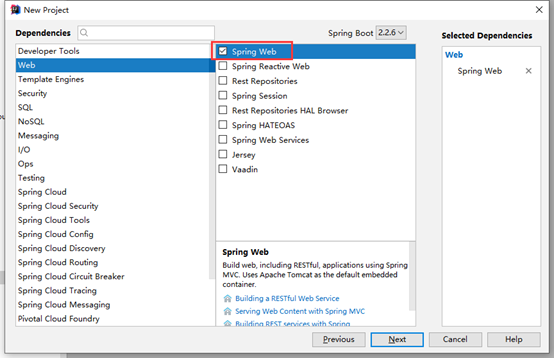

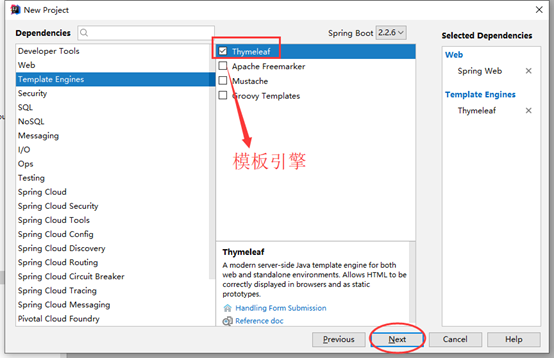

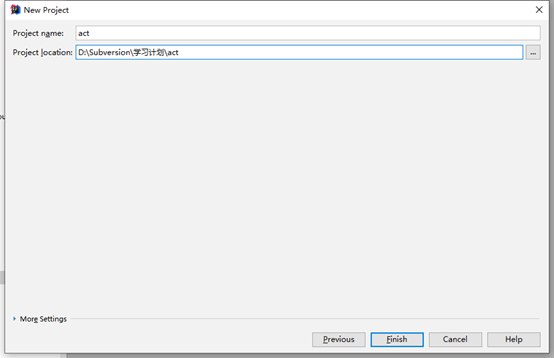

3.2、创建一个简单的SpringBoot项目

       此步骤为创建SpringBoot项目，没有什么特殊，若熟悉springboot项目，此步可以略过。

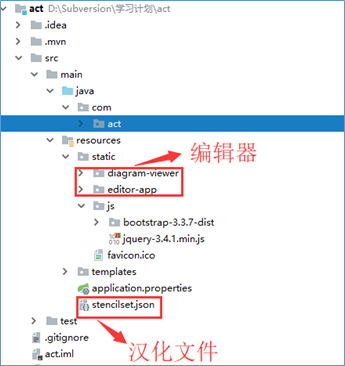

3.3、整合设计器资源代码到项目

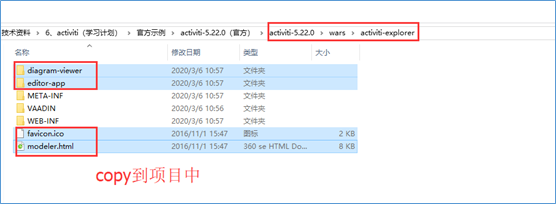

由于activiti官方在5.22.0以上版本不再提供在线设计器，所以，我们的在线设计器仍然使用5.22.0版本。并将activiti5.22.0官方示例中的actiti-explorer.war包中的diagram-viewer、editor-app、favicon.ico 放入springboot静态资源目录static中；

将modeler.html（工作流编辑器页面）放到templates目录下；

将汉化文件stencilset.json 放到 resources 目录下；

将bootstrap-3.3.7-dist 类及jquery库放入项目静态资源目录static的js目录下，以备前端页面使用。

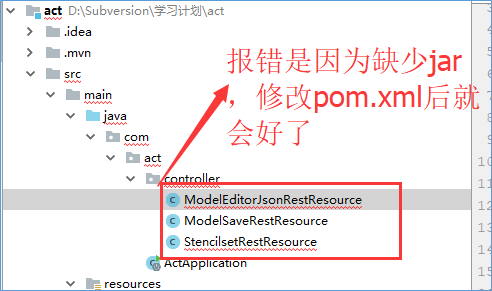

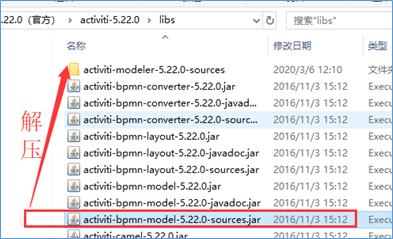

整合后台代码：提取activiti-5.22.0\libs\activiti-modeler-5.22.0-sources.jar中的相关代码类，具体目录是：activiti-modeler-5.22.0-sources.jar\org\activiti\rest\editor\model\ModelEditorJsonRestResource.java（此类用于在线编辑器编辑工作流模型）、activiti-modeler-5.22.0-sources.jar\org\activiti\rest\editor\model\ModelSaveRestResource.java（此类用于保存工作流模型）、activiti-modeler-5.22.0-sources.jar\org\activiti\rest\editor\main\StencilsetRestResource.java（此类用于汉化在线编辑器）放到项目中。

     至此，设计器所需的资源与代码整合完毕。

3.4、整合配置文件

  pom.xml文件：主要引入Druid DataSource数据源、mysql、Activiti6.0及xml图形 这4中类库。

1. <?xml version="1.0" encoding="UTF-8"?>
2. <project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
3. xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
4. <modelVersion>4.0.0</modelVersion>
5. <parent>
6. <groupId>org.springframework.boot</groupId>
7. <artifactId>spring-boot-starter-parent</artifactId>
8.
   <version>2.2.5.RELEASE</version>
9.
   <relativePath/> <!-- lookup parent from repository -->
10.
    </parent>
11.
    <groupId>com.act</groupId>
12.
    <artifactId>act</artifactId>
13.
    <version>0.0.1-SNAPSHOT</version>
14.
    <name>act</name>
15.
    <description>act6-apringboot2 project</description>
16.

17.
    <properties>
18.
    <java.version>1.8</java.version>
19.
    <activiti.version>6.0.0</activiti.version>
20.
    <xmlgraphics.version>1.7</xmlgraphics.version>
21.
    <druid.version>1.1.10</druid.version>
22.
    <mysqlconnector.version>5.1.44</mysqlconnector.version>
23.
    </properties>
24.

25.
    <dependencies>
26.
    <dependency>
27.
    <groupId>org.springframework.boot</groupId>
28.
    <artifactId>spring-boot-starter-thymeleaf</artifactId>
29.
    </dependency>
30.
    <dependency>
31.
    <groupId>org.springframework.boot</groupId>
32.
    <artifactId>spring-boot-starter-web</artifactId>
33.
    </dependency>
34.

35.
    <dependency>
36.
    <groupId>org.springframework.boot</groupId>
37.
    <artifactId>spring-boot-starter-test</artifactId>
38.
    <scope>test</scope>
39.
    <exclusions>
40.
    <exclusion>
41.
    <groupId>org.junit.vintage</groupId>
42.
    <artifactId>junit-vintage-engine</artifactId>
43.
    </exclusion>
44.
    </exclusions>
45.
    </dependency>
46.

47.
    <dependency>
48.
    <groupId>org.springframework.boot</groupId>
49.
    <artifactId>spring-boot-starter-security</artifactId>
50.
    </dependency>
51.

52.
    <!-- Druid DataSource -->
53.
    <dependency>
54.
    <groupId>com.alibaba</groupId>
55.
    <artifactId>druid-spring-boot-starter</artifactId>
56.
    <version>${druid.version}</version>
57.
    </dependency>
58.
    <!-- mysql -->
59.
    <dependency>
60.
    <groupId>mysql</groupId>
61.
    <artifactId>mysql-connector-java</artifactId>
62.
    <version>${mysqlconnector.version}</version>
63.
    </dependency>
64.
    <!-- Activiti6.0 相关类库 -->
65.
    <dependency>
66.
    <groupId>org.activiti</groupId>
67.
    <artifactId>activiti-spring-boot-starter-basic</artifactId>
68.
    <version>${activiti.version}</version>
69.
    </dependency>
70.
    <dependency>
71.
    <groupId>org.activiti</groupId>
72.
    <artifactId>activiti-json-converter</artifactId>
73.
    <version>${activiti.version}</version>
74.
    <exclusions>
75.
    <exclusion>
76.
    <groupId>org.activiti</groupId>
77.
    <artifactId>activiti-bpmn-model</artifactId>
78.
    </exclusion>
79.
    </exclusions>
80.
    </dependency>
81.
    <!-- xml 图像类库 -->
82.
    <dependency>
83.
    <groupId>org.apache.xmlgraphics</groupId>
84.
    <artifactId>batik-codec</artifactId>
85.
    <version>${xmlgraphics.version}</version>
86.
    </dependency>
87.
    <dependency>
88.
    <groupId>org.apache.xmlgraphics</groupId>
89.
    <artifactId>batik-css</artifactId>
90.
    <version>${xmlgraphics.version}</version>
91.
    </dependency>
92.
    <dependency>
93.
    <groupId>org.apache.xmlgraphics</groupId>
94.
    <artifactId>batik-svg-dom</artifactId>
95.
    <version>${xmlgraphics.version}</version>
96.
    </dependency>
97.
    <dependency>
98.
    <groupId>org.apache.xmlgraphics</groupId>
99.
    <artifactId>batik-svggen</artifactId>
100.
     <version>${xmlgraphics.version}</version>
101.
     </dependency>
102.
     </dependencies>
103.
     <build>
104.
     <plugins>
105.
     <plugin>
106.
     <groupId>org.springframework.boot</groupId>
107.
     <artifactId>spring-boot-maven-plugin</artifactId>
108.
     <configuration>
109.
     <executable>true</executable>
110.
     </configuration>
111.
     </plugin>
112.
     </plugins>
113.
     </build>
114.

115.
     </project>

application.yml文件：与普通springboot项目的yml文件基本相同，主要配置数据源及项目名。

1.
   server:
2.
   port: 80
3.
   servlet:
4.
   context-path: /act
5.
   debug: false #设置开发及调试模式
6.
   spring:
7.
   thymeleaf:
8.
   prefix: classpath:/templates/ #thymeleaf 所在路径
9.
   suffix: .html #thymeleaf 后缀
10.
    mode: HTML5 #thymeleaf 采用的标准
11.
    encoding: UTF-8 #thymeleaf 编码格式
12.
    http:
13.
    encoding:
14.
    charset: UTF-8
15.
    mvc:
16.
    date-format: yyyy-MM-dd #时间参数的格式化
17.
    jackson:
18.
    time-zone: GMT+8 #默认为格林尼治时间，设置为北京时间
19.
    date-format: yyyy-MM-dd HH:mm:ss SSS #设置时间的json的格式
20.
    profiles:
21.
    active: loc #指定数据源
22.
    datasource:
23.
    type: com.alibaba.druid.pool.DruidDataSource
24.
    activiti: #activiti rest 配置
25.
    rest-api-enabled: true
26.
    rest-api-servlet-name: activiti-swagger-document
27.
    SpringProcessEngineConfiguration:
28.
    activityFontName: 宋体
29.
    labelFontName: 宋体
30.
    dataSource: datasource
31.

32.
    ---
33.
    #数据源
34.
    spring:
35.
    profiles: loc
36.
    datasource:
37.
    url: jdbc:mysql://localhost:3306/actbase?useUnicode=true&characterEncoding=utf-8&useSSL=false
38.
    username: root
39.
    password: 123456

3.5、修改代码

       整合的设计器代码只是能够满足官方设计器的使用，如果要整合成我们自己的web项目进行使用，还得根据自己项目的情况进行部分代码的修改与增加。

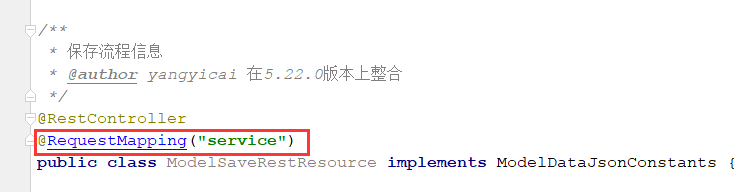

• 加映射：为ModelEditorJsonRestResource.java、ModelSaveRestResource.java（此类用于保存工作流模型）、StencilsetRestResource.java（此类用于汉化在线编辑器）这三个类加入映射访问路径 @RequestMapping("service")。

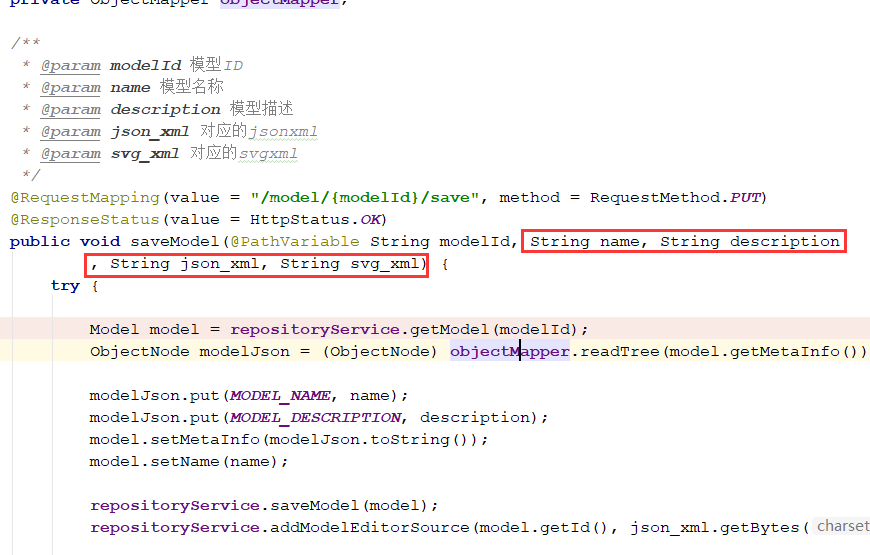

• 修改ModelSaveRestResource参数：将“@RequestBody MultiValueMap<String, String> values”的传参方式改为单个参数传参。

• 加入默认工作流文件：系统启动时默认加载工作流文件，建立一个文件放进去即可。

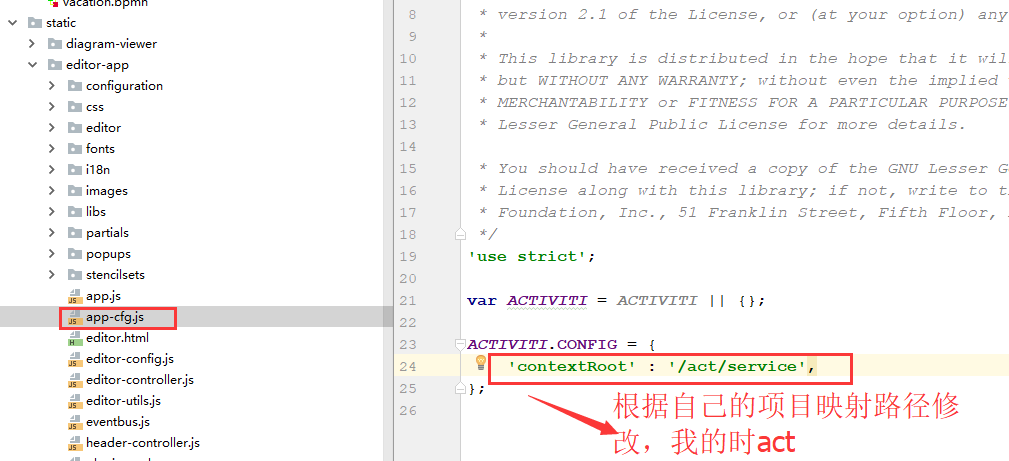

• 修改app-cfg.js文件：系统启动时默认加载工作流文件，建立一个文件放进去即可。

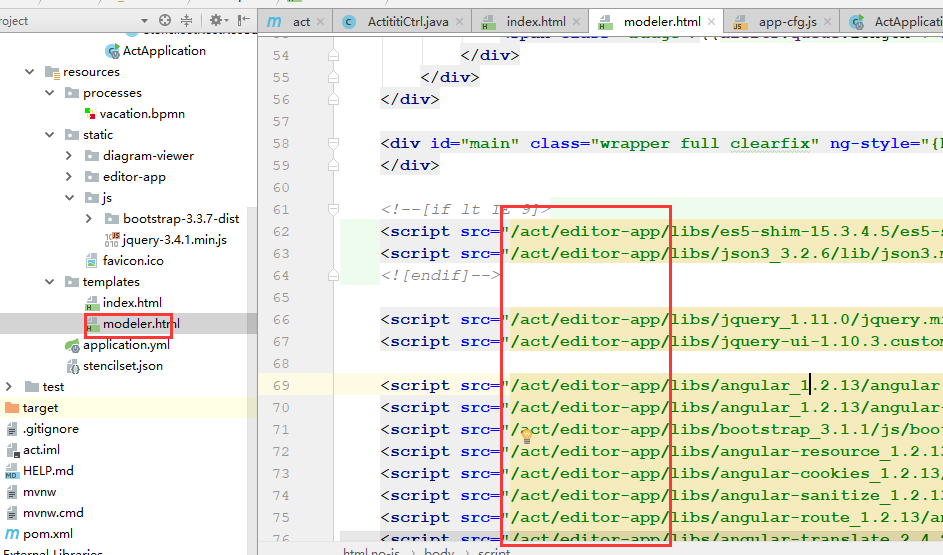

• 修改modeler.html页面的js路径：根据自己的项目映射名称修改。

3.6、添加工作流控制器

添加工作流控制器ActivitiCtrl用于工作流的增删改查等操作，并与页面对接，作为操作工作流在线设计器的入口。

1.
   package com.act.controller;
2.

3.
   import com.fasterxml.jackson.databind.JsonNode;
4.
   import com.fasterxml.jackson.databind.ObjectMapper;
5.
   import com.fasterxml.jackson.databind.node.ObjectNode;
6.
   import org.activiti.bpmn.model.BpmnModel;
7.
   import org.activiti.editor.constants.ModelDataJsonConstants;
8.
   import org.activiti.editor.language.json.converter.BpmnJsonConverter;
9.
   import org.activiti.engine.HistoryService;
10.
    import org.activiti.engine.RepositoryService;
11.
    import org.activiti.engine.RuntimeService;
12.
    import org.activiti.engine.repository.Deployment;
13.
    import org.activiti.engine.repository.Model;
14.
    import org.activiti.engine.runtime.ProcessInstance;
15.
    import org.slf4j.Logger;
16.
    import org.slf4j.LoggerFactory;
17.
    import org.springframework.beans.factory.annotation.Autowired;
18.
    import org.springframework.stereotype.Controller;
19.
    import org.springframework.web.bind.annotation.GetMapping;
20.
    import org.springframework.web.bind.annotation.RequestMapping;
21.
    import org.springframework.web.bind.annotation.ResponseBody;
22.
    import org.springframework.web.servlet.ModelAndView;
23.

24.
    import javax.servlet.http.HttpServletResponse;
25.
    import java.io.IOException;
26.
    import java.util.HashMap;
27.
    import java.util.List;
28.
    import java.util.Map;
29.

30.
    /**
31.
    * 工作流操作类
32.
    * @author yangyicai
33.
    */
34.
    @Controller
35.
    public class ActititiCtrl {
36.
    //日志
37.
    private static final Logger logger = LoggerFactory.getLogger(ActititiCtrl.class);
38.
    @Autowired
39.
    //流程服务组件：用于流程定义和存取
40.
    private RepositoryService repositoryService;
41.
    @Autowired
42.
    //历史服务组件：用于获取正在运行或已经完成的流程实例的信息
43.
    private HistoryService historyService;
44.
    @Autowired
45.
    //运行时服务组件：提供了启动流程、查询流程实例、设置获取流程实例变量等功能。
46.
    private RuntimeService runtimeService;
47.
    @Autowired
48.
    //数据模型转换
49.
    private ObjectMapper objectMapper;
50.

51.
    /**
52.

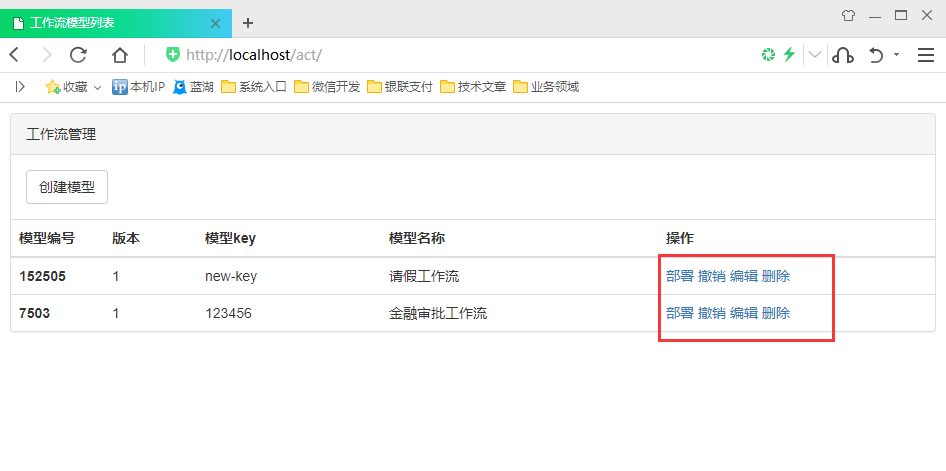

    * 首页控制器：获取工作流模型列表控制器
53.
    *
54.
    * @param modelAndView 页面对象
55.
    * @return 返回页面对象
56.
    */
57.
    @RequestMapping("/")
58.
    public ModelAndView index(ModelAndView modelAndView) {
59.
    modelAndView.setViewName("index");
60.
    //通过流程服务组件获取当前的工作流模型列表
61.
    List<Model> actList = repositoryService.createModelQuery().list();
62.
    modelAndView.addObject("actList", actList);
63.
    return modelAndView;
64.
    }
65.

66.
    /**
67.
    * 跳转编辑器/编辑工作流页面
68.
    *
69.
    * @return
70.
    */
71.
    @GetMapping("/editor")
72.
    public String editor() {
73.
    return "modeler";
74.
    }
75.

76.
    /**
77.
    * 创建模型
78.
    *
79.
    * @param response
80.
    */
81.
    @RequestMapping("/create")
82.
    public void create(HttpServletResponse response) throws IOException {
83.
    //创建一个空模型
84.
    Model model = repositoryService.newModel();
85.

86.
    //设置一下默认信息
87.
    String modelName = "new-model";//模型名称
88.
    String modelKey = "new-key";// 模型key
89.
    String modelDescription = ""; //模型描述
90.
    int modelVersion = 1; //默认版本号
91.

92.

93.
    ObjectNode modelNode = objectMapper.createObjectNode();
94.
    modelNode.put(ModelDataJsonConstants.MODEL_NAME, modelName);
95.
    modelNode.put(ModelDataJsonConstants.MODEL_DESCRIPTION, modelDescription);
96.
    modelNode.put(ModelDataJsonConstants.MODEL_REVISION, modelVersion);
97.
    model.setName(modelName);
98.
    model.setKey(modelKey);
99.
    model.setMetaInfo(modelNode.toString());
100.
     repositoryService.saveModel(model);
101.
     createObjectNode(model.getId());
102.
     response.sendRedirect("/act/editor?modelId=" + model.getId());
103.
     logger.info("创建模型结束，返回模型ID：{}", model.getId());
104.
     }
105.

106.
     /**
107.
     * 创建模型时完善ModelEditorSource
108.
     *
109.
     * @param modelId
110.
     */
111.
     @SuppressWarnings("/deprecation")
112.
     private void createObjectNode(String modelId) {
113.
     logger.info("创建模型完善ModelEditorSource入参模型ID：{}", modelId);
114.
     ObjectNode editorNode = objectMapper.createObjectNode();
115.
     editorNode.put("id", "canvas");
116.
     editorNode.put("resourceId", "canvas");
117.
     ObjectNode stencilSetNode = objectMapper.createObjectNode();
118.
     stencilSetNode.put("namespace", "http://b3mn.org/stencilset/bpmn2.0#");
119.
     editorNode.put("stencilset", stencilSetNode);
120.
     try {
121.
     repositoryService.addModelEditorSource(modelId, editorNode.toString().getBytes("utf-8"));
122.
     } catch (Exception e) {
123.
     logger.info("创建模型时完善ModelEditorSource服务异常：{}", e);
124.
     }
125.
     logger.info("创建模型完善ModelEditorSource结束");
126.
     }
127.

128.
     /**
129.
     * 发布流程
130.
     *
131.
     * @param modelId 模型ID
132.
     * @return
133.
     */
134.
     @ResponseBody
135.
     @RequestMapping("/publish")
136.
     public Object publish(String modelId) {
137.
     logger.info("流程部署入参modelId：{}", modelId);
138.
     Map<String, String> map = new HashMap<String, String>();
139.
     try {
140.
     Model modelData = repositoryService.getModel(modelId);
141.
     byte[] bytes = repositoryService.getModelEditorSource(modelData.getId());
142.
     if (bytes == null) {
143.
     logger.info("部署ID:{}的模型数据为空，请先设计流程并成功保存，再进行发布", modelId);
144.
     map.put("code", "FAILURE");
145.
     return map;
146.
     }
147.
     JsonNode modelNode = new ObjectMapper().readTree(bytes);
148.
     BpmnModel model = new BpmnJsonConverter().convertToBpmnModel(modelNode);
149.
     Deployment deployment = repositoryService.createDeployment()
150.
     .name(modelData.getName())
151.
     .addBpmnModel(modelData.getKey() + ".bpmn20.xml", model)
152.
     .deploy();
153.
     modelData.setDeploymentId(deployment.getId());
154.
     repositoryService.saveModel(modelData);
155.
     map.put("code", "SUCCESS");
156.
     } catch (Exception e) {
157.
     logger.info("部署modelId:{}模型服务异常：{}", modelId, e);
158.
     map.put("code", "FAILURE");
159.
     }
160.
     logger.info("流程部署出参map：{}", map);
161.
     return map;
162.
     }
163.

164.
     /**
165.
     * 撤销流程定义
166.
     *
167.
     * @param modelId 模型ID
168.
     * @return
169.
     */
170.
     @ResponseBody
171.
     @RequestMapping("/revokePublish")
172.
     public Object revokePublish(String modelId) {
173.
     logger.info("撤销发布流程入参modelId：{}", modelId);
174.
     Map<String, String> map = new HashMap<String, String>();
175.
     Model modelData = repositoryService.getModel(modelId);
176.
     if (null != modelData) {
177.
     try {
178.
     /**
179.
     * 参数不加true:为普通删除，如果当前规则下有正在执行的流程，则抛异常
180.
     * 参数加true:为级联删除,会删除和当前规则相关的所有信息，包括历史
181.
     */
182.
     repositoryService.deleteDeployment(modelData.getDeploymentId(), true);
183.
     map.put("code", "SUCCESS");
184.
     } catch (Exception e) {
185.
     logger.error("撤销已部署流程服务异常：{}", e);
186.
     map.put("code", "FAILURE");
187.
     }
188.
     }
189.
     logger.info("撤销发布流程出参map：{}", map);
190.
     return map;
191.
     }
192.

193.
     /**
194.
     * 删除流程实例
195.
     *
196.
     * @param modelId 模型ID
197.
     * @return
198.
     */
199.
     @ResponseBody
200.
     @RequestMapping("/delete")
201.
     public Object deleteProcessInstance(String modelId) {
202.
     logger.info("删除流程实例入参modelId：{}", modelId);
203.
     Map<String, String> map = new HashMap<String, String>();
204.
     Model modelData = repositoryService.getModel(modelId);
205.
     if (null != modelData) {
206.
     try {
207.
     //先删除流程实例，再删除工作流模型
208.
     ProcessInstance pi = runtimeService.createProcessInstanceQuery().
209.
     processDefinitionKey(modelData.getKey()).singleResult();
210.
     if (null != pi) {
211.
     runtimeService.deleteProcessInstance(pi.getId(), "");
212.
     historyService.deleteHistoricProcessInstance(pi.getId());
213.
     }
214.
     //删除流程模型
215.
     repositoryService.deleteModel(modelId);
216.
     map.put("code", "SUCCESS");
217.
     } catch (Exception e) {
218.
     logger.error("删除流程实例服务异常：{}", e);
219.
     map.put("code", "FAILURE");
220.
     }
221.
     }
222.
     logger.info("删除流程实例出参map：{}", map);
223.
     return map;
224.
     }
225.
     }

3.7、添加工作流操作页面

       该页面（index.html）用于创建、部署、撤销、删除、编辑工作流的测试，此页面使用前端框架bootstrap-3.3.7-dist与模板引擎 Thymeleaf 编写（可根据自己的需求选择前端框架）。用于对接ActititiCtrl控制器。

1.
   <!DOCTYPE html>
2.
   <html lang="en" xmlns:th="http://www.w3.org/1999/xhtml">
3.
   <head>
4.
   <meta charset="UTF-8">
5.
   <title>工作流模型列表</title>
6.
   <link rel="stylesheet" href="/act/js/bootstrap-3.3.7-dist/bootstrap.min.css">
7.
   <script src="/act/js/jquery-3.4.1.min.js"></script>
8.
   <script src="/act/js/bootstrap-3.3.7-dist/bootstrap.min.js"></script>
9.
   </head>
10.
    <body>
11.
    <div class="panel panel-default" style="margin: 10px" >
12.
    <div class="panel-heading">工作流管理</div>
13.
    <div class="panel-body">
14.
    <a href="/act/create" target="_blank">
15.
    <button type="button" class="btn btn-default" aria-label="Left Align">
16.
    创建模型
17.
    </button>
18.
    </a>
19.
    </div>
20.
    <table class="table">
21.
    <thead>
22.
    <tr>
23.
    <th width="10%">模型编号</th>
24.
    <th width="10%">版本</th>
25.
    <th width="20%">模型key</th>
26.
    <th width="30%">模型名称</th>
27.
    <th width="30%">操作</th>
28.
    </tr>
29.
    </thead>
30.
    <tbody>
31.
    <tr th:each="actModel,actStat:${actList}">
32.
    <th scope="row" th:text="${actModel.id}"></th>
33.
    <td th:text="${actModel.version}"></td>
34.
    <td th:text="${actModel.key}"></td>
35.
    <td th:text="${actModel.name}"></td>
36.
    <td>
37.
    <a th:href="@{'/publish?modelId='+${actModel.id}}" >部署</a>
38.
    <a th:href="@{'/revokePublish?modelId='+${actModel.id}}">撤销</a>
39.
    <a th:href="@{'/editor?modelId='+${actModel.id}}">编辑</a>
40.
    <a th:href="@{'/delete?modelId='+${actModel.id}}">删除</a>
41.
    </td>
42.
    </tr>
43.
    </tbody>
44.
    </table>
45.
    </div>
46.
    </body>
47.
    </html>

4、整合效果展示

工作流列表页

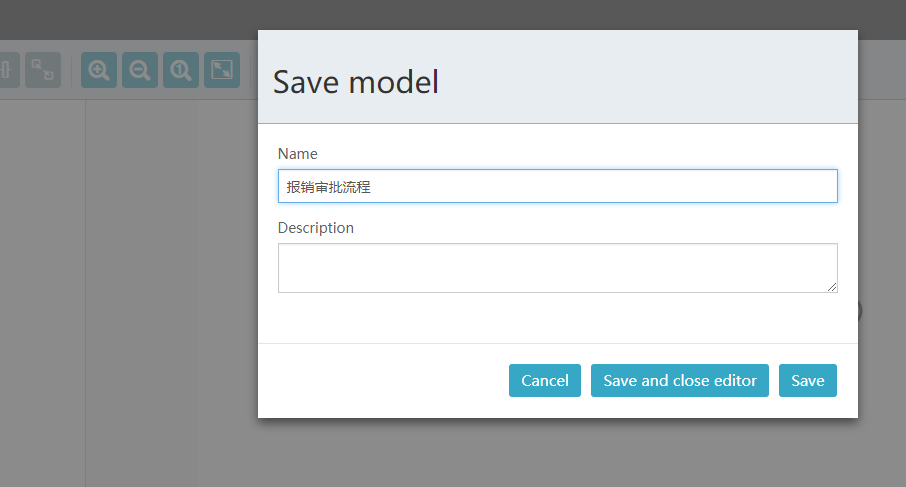

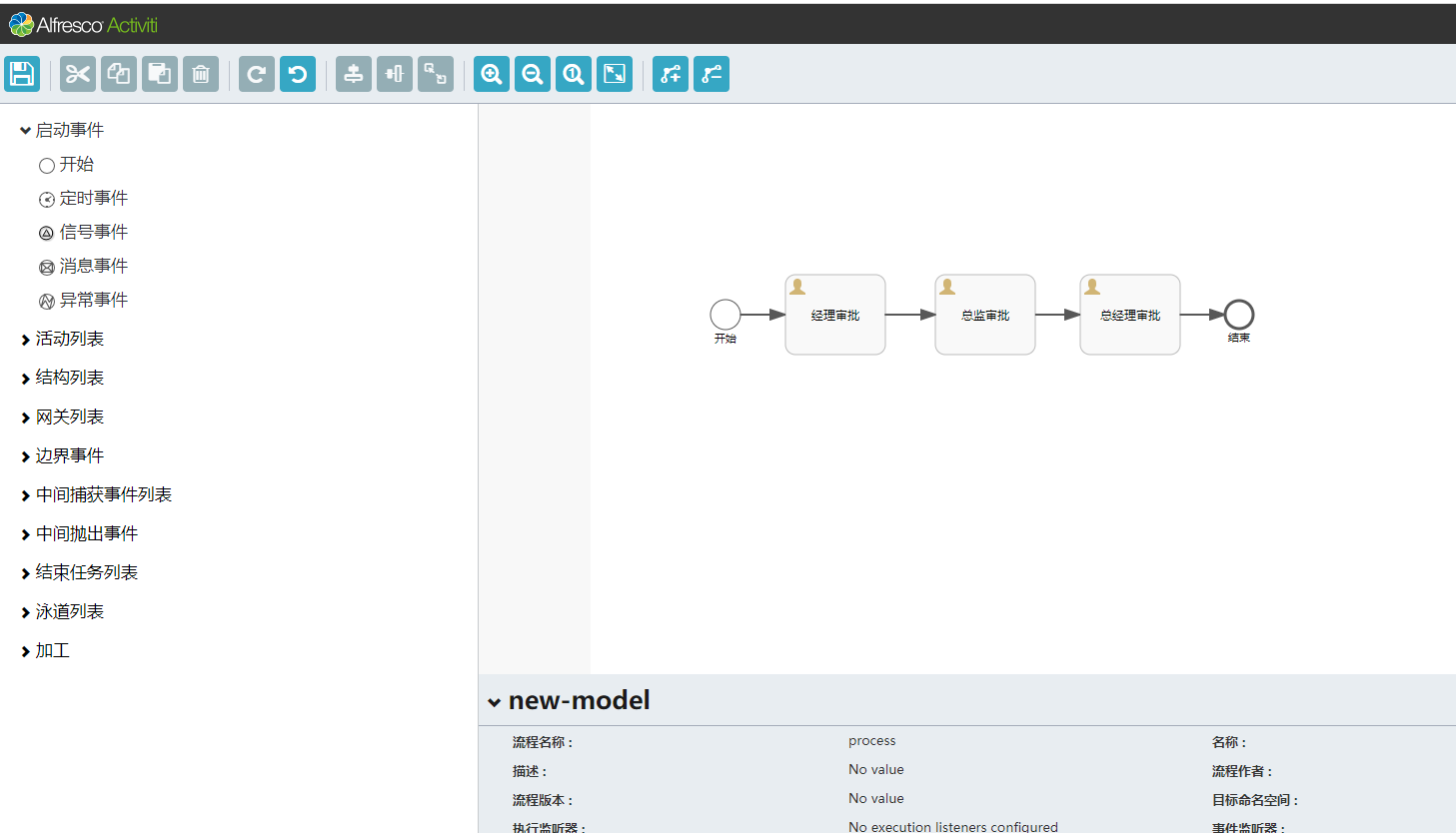

创建工作流模型页面

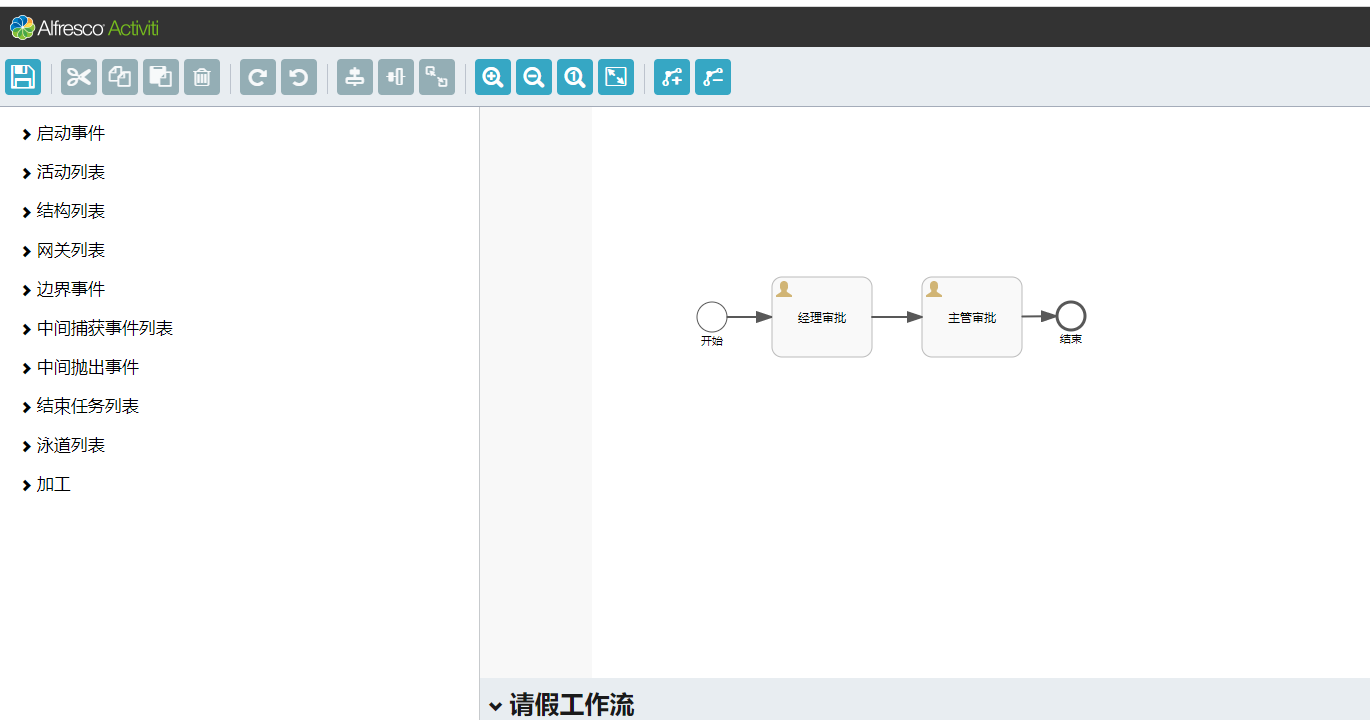

编辑工作流模型页面
