实验3：OpenFlow协议分析实践

实验3：OpenFlow协议分析实践
一、实验目的
能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。
二、实验环境
Ubuntu 20.04 Desktop amd64

三、实验要求
（一）基本要求
搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据。

主机 IP地址
h1 192.168.0.101/24
h2 192.168.0.102/24
h3 192.168.0.103/24
h4 192.168.0.104/24

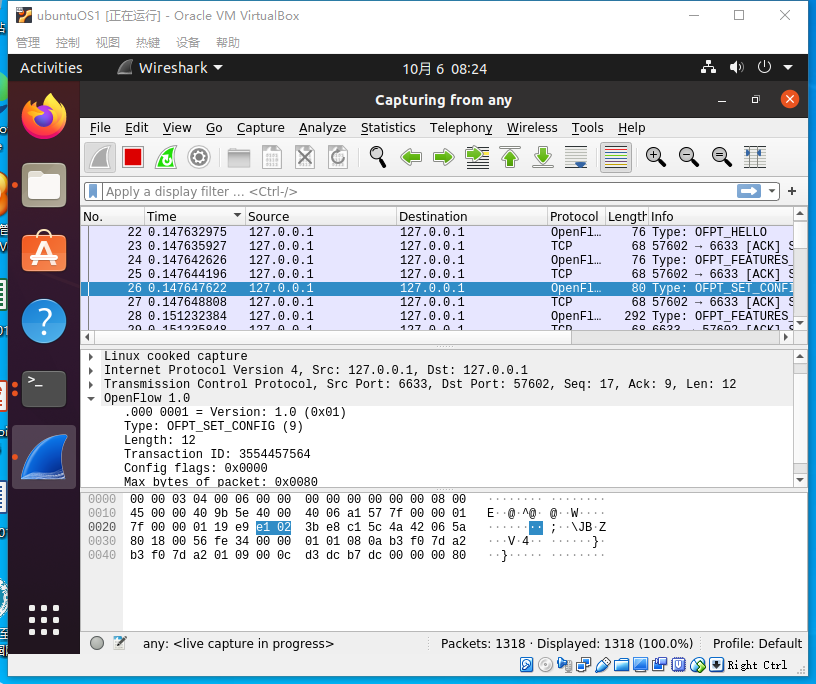

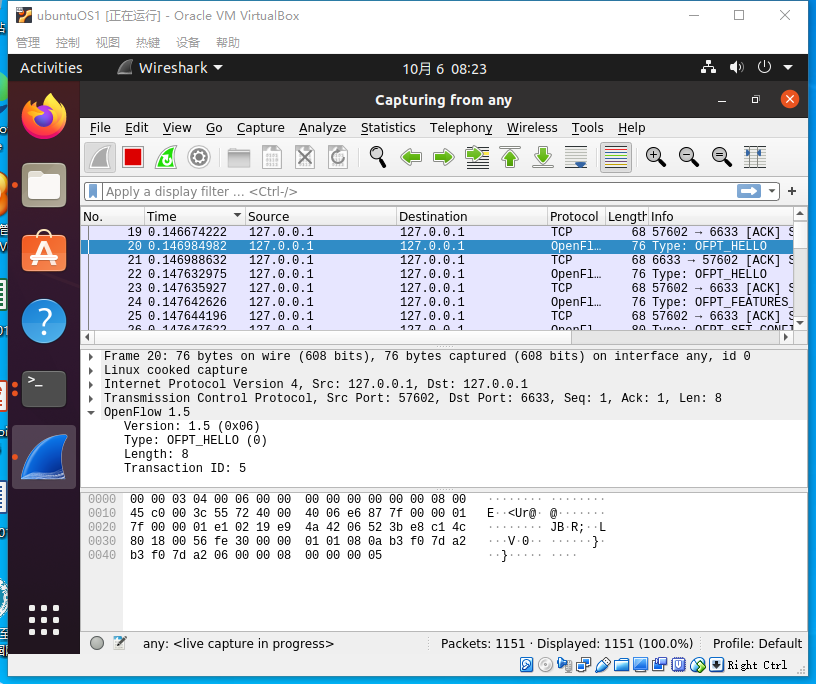

查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。

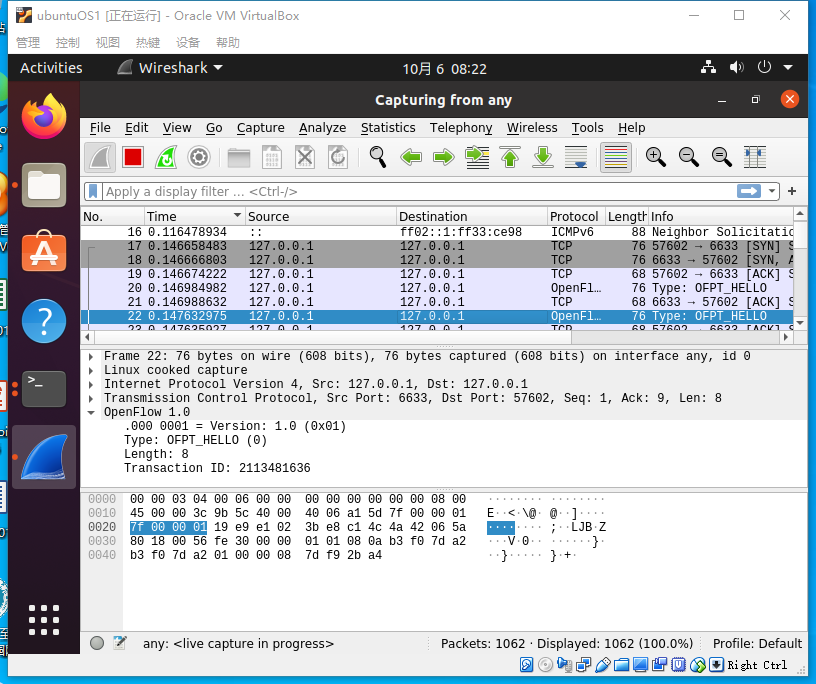

（1）hello


（2）Set Conig

（3）Features Request

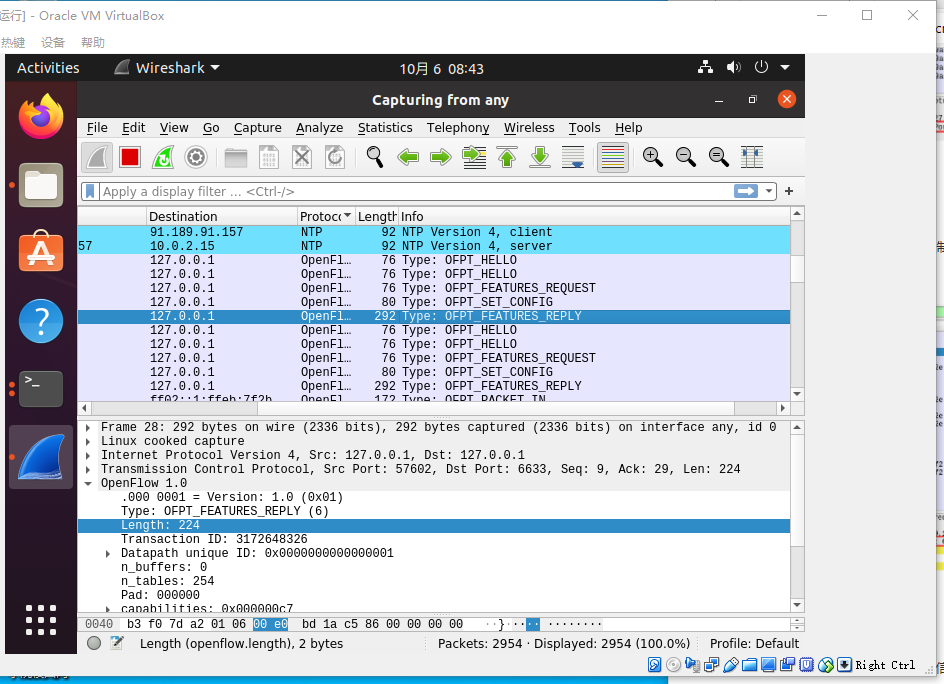

（4）Features Reply

（5）Packet_in

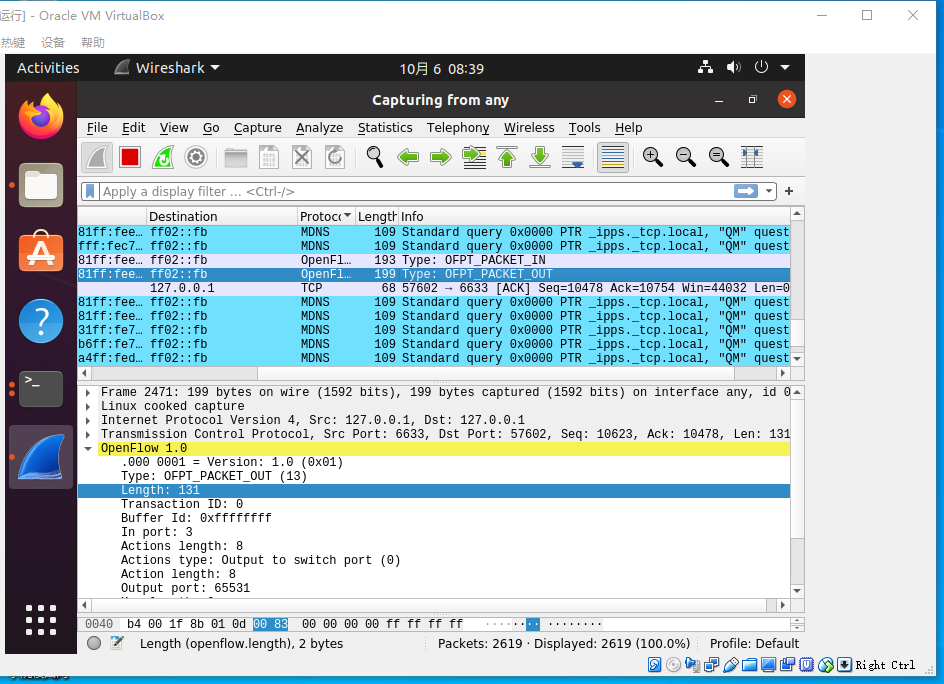

（6）Packet_out

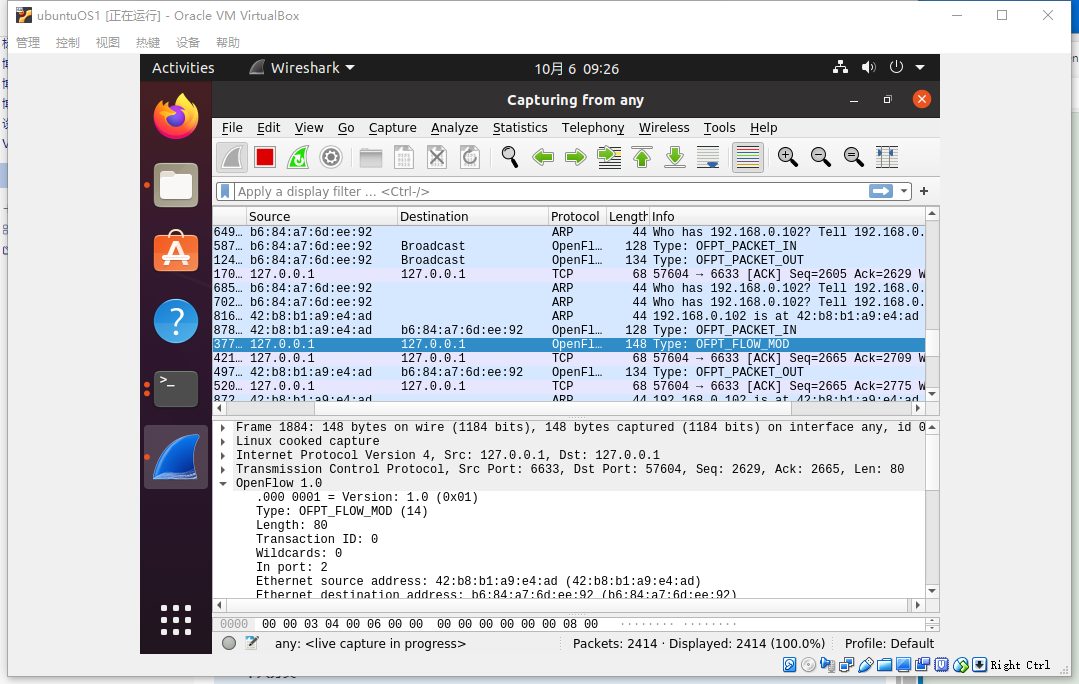

（7）Flow_mod

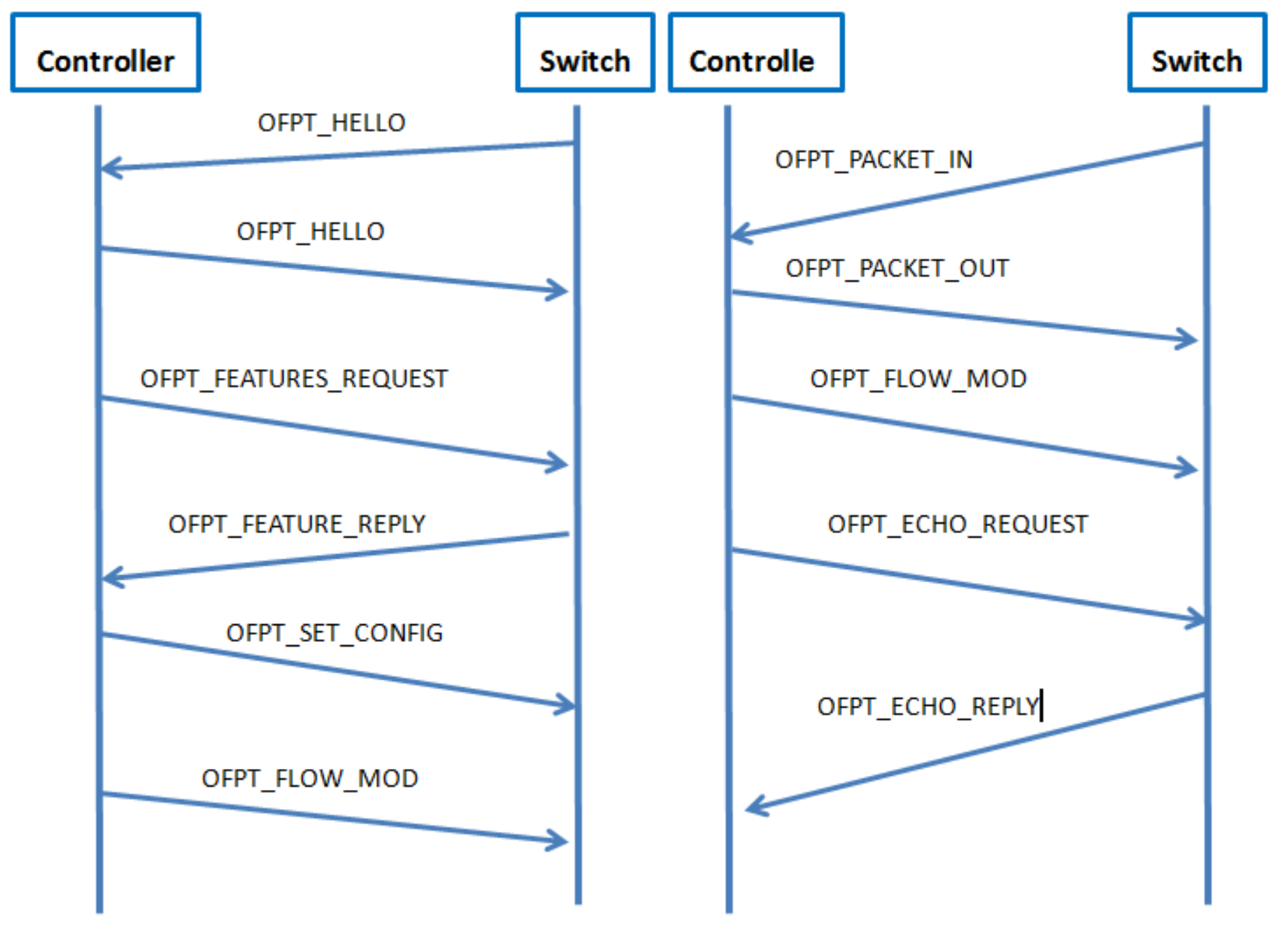

相关交互图或流程图：

回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？
交换机与控制器建立通信时是使用TCP协议
（二）进阶要求

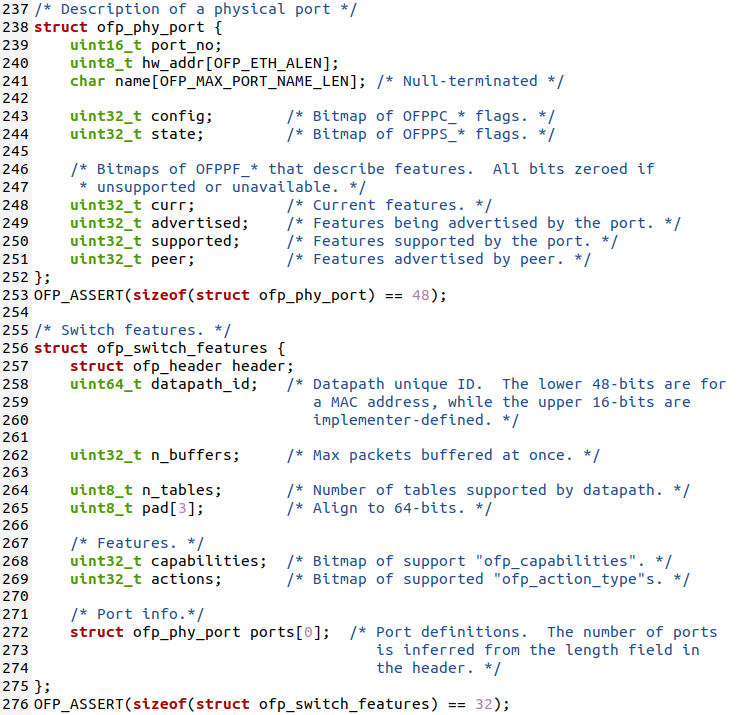

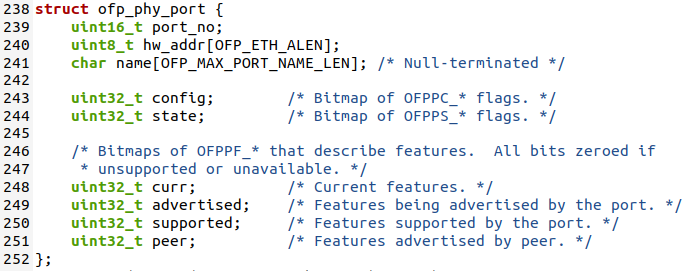

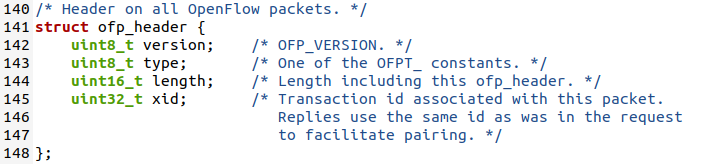

将抓包基础要求第2步的抓包结果对照OpenFlow源码，了解OpenFlow主要消息类型对应的数据结构定义。
（1）hello

（2）Features Request

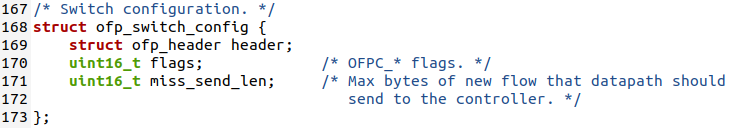

（3）Set Config

（4）Features Reply

（5）Packet_in

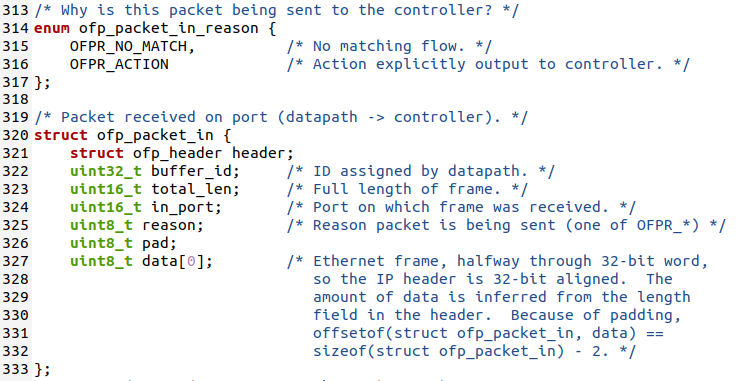

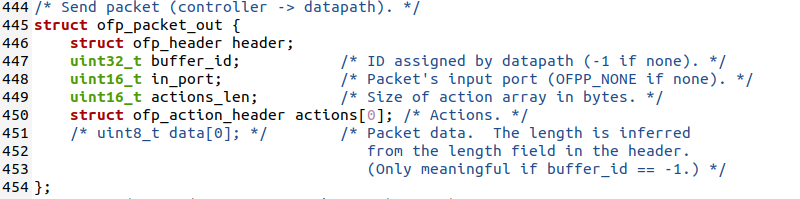

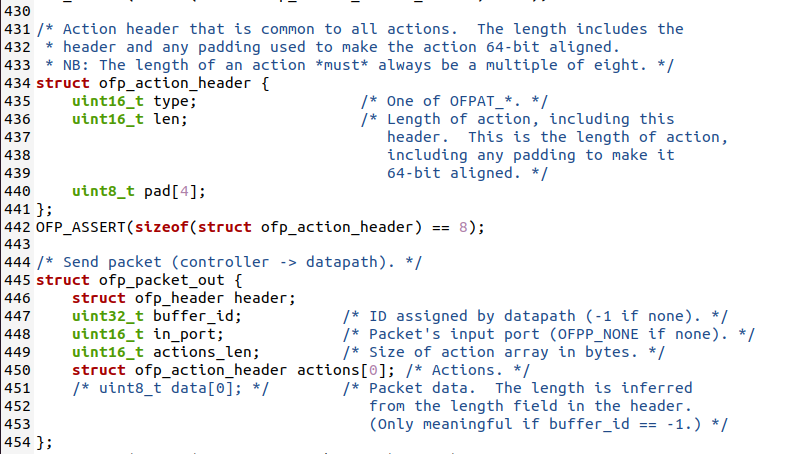

（6）Packet_out

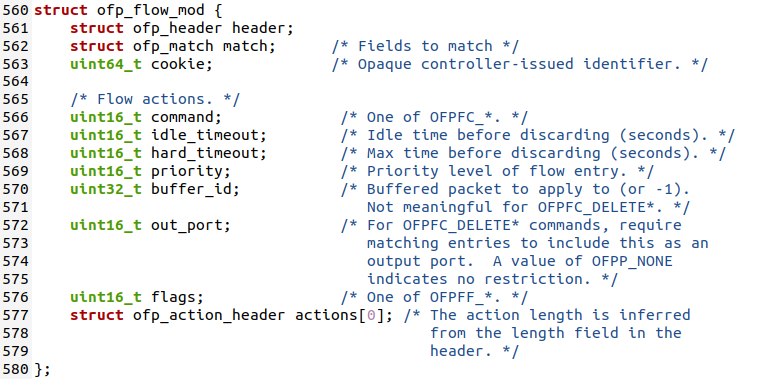

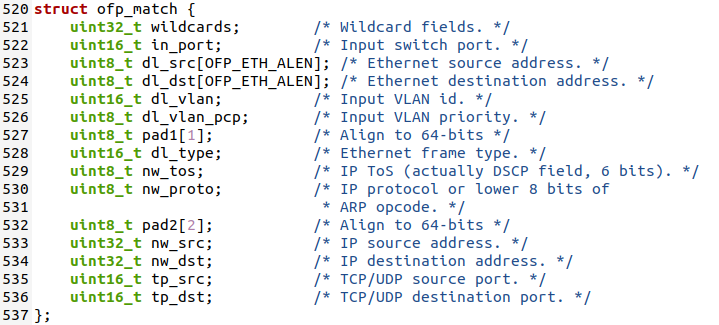

（7）Flow_mod

（三）实验报告
请用Markdown排版；
基础要求只需要提交导入到/home/用户名/学号/lab3/目录下的拓扑文件，wireshark抓包的结果截图和对应的文字说明；
进阶要求为选做，有完成的同学请提交相关截图对应的OpenFlow代码，加以注释说明，有完成比未完成的上机分数更高。
个人总结，包括但不限于实验难度、实验过程遇到的困难及解决办法，个人感想，不少于200字。
本次实验主要操作就是使用wireshark对openflow协议数据交互过程进行抓包，有些数据包需要特定的操作才能抓到，然后是在找包的过程中，有个比较好的办法就是点击数据包分类，在openflow类中找，为了能快速找到想要的数据包，还可以先打开抓包软件，再开启实验拓扑，简而言之，本次实验主要是观察数据包的发送和接收，它的要点在于细节，难度属于简单。
