实验环境安装配置 + 实验1：SDN拓扑实践

一、实验目的
熟悉实验环境
熟悉Linux基本操作
二、实验要求
（一）任务
请根据实验环境安装文档，完成特定开源软件的安装
（二）实验报告
请用Markdown排版，提交在博客园班级作业区，不熟悉Markdown的同学可参考Markdown示例

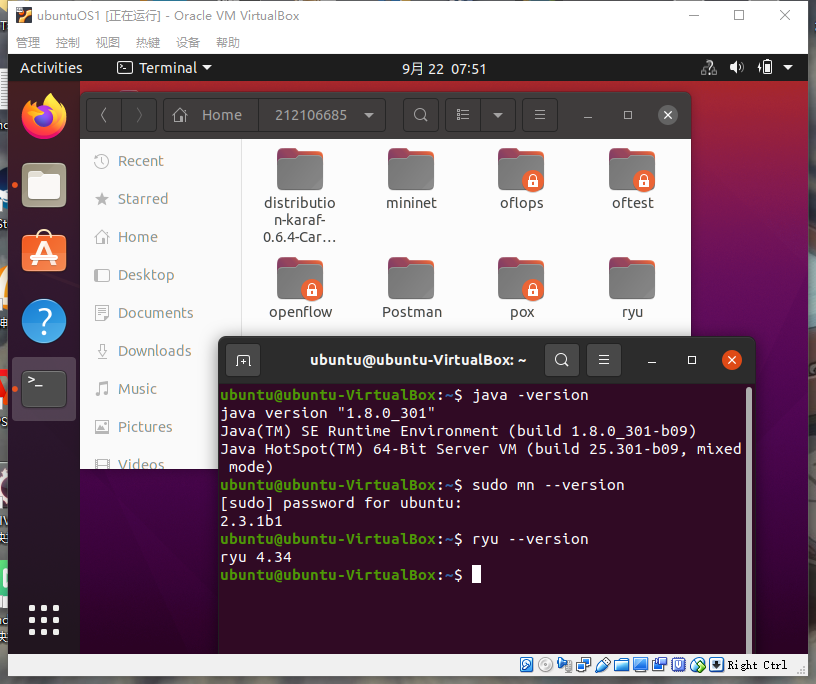

仅需提交一张截图包含以下信息：
安装目录信息：/home/用户名/学号
在上述目录下的安装的软件
Mininet完整安装后包含的文件夹
Postman
OpenDaylight（Carbon或Beryllium）
Ryu
java -version命令后的运行结果

实验1：SDN拓扑实践
一、实验目的

能够使用源码安装Mininet；
能够使用Mininet的可视化工具生成拓扑；
能够使用Mininet的命令行生成特定拓扑；
能够使用Mininet交互界面管理SDN拓扑；
能够使用Python脚本构建SDN拓扑。

二、实验环境

Ubuntu 20.04 Desktop amd64
三、实验要求
（一）基本要求

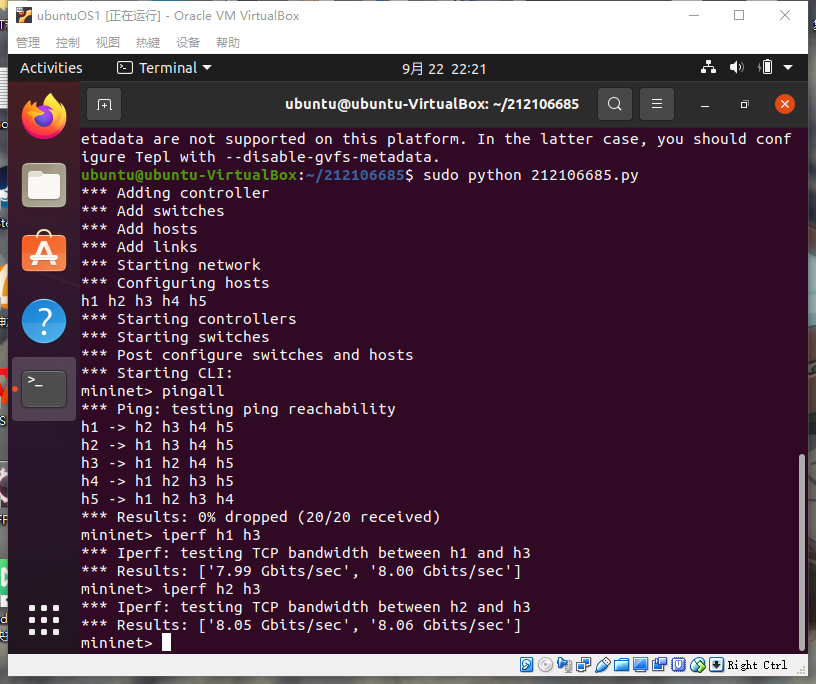

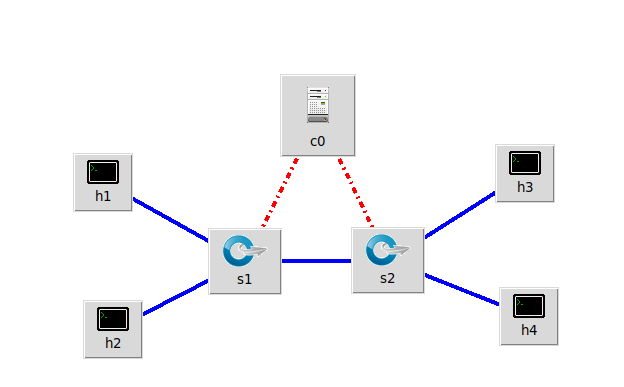

使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。

使用Mininet的命令行生成如下拓扑：

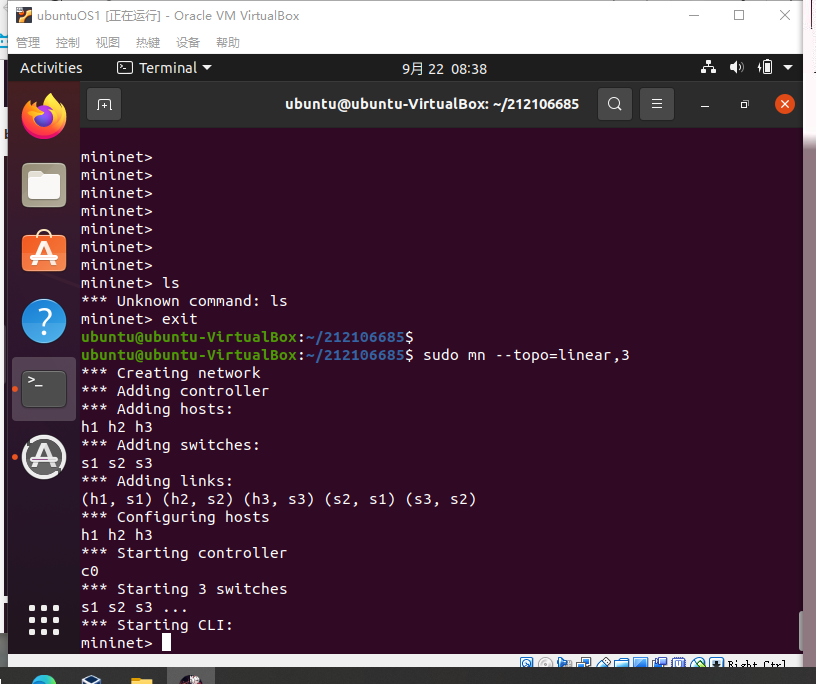

a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

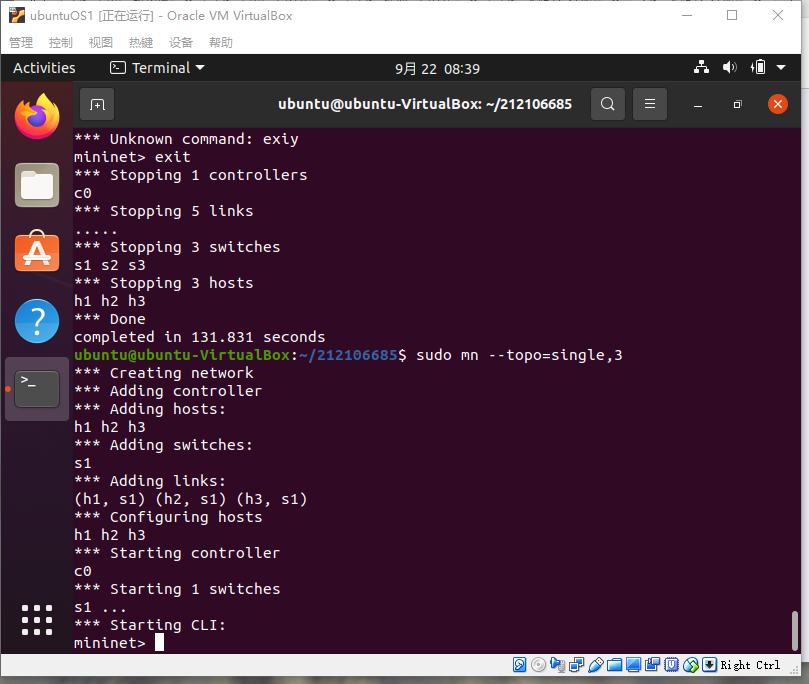

b) 3台主机，每个主机都连接到同1台交换机上。

在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

编辑基本要求第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：
a) h1的cpu最高不超过50%；
b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

（二）进阶要求

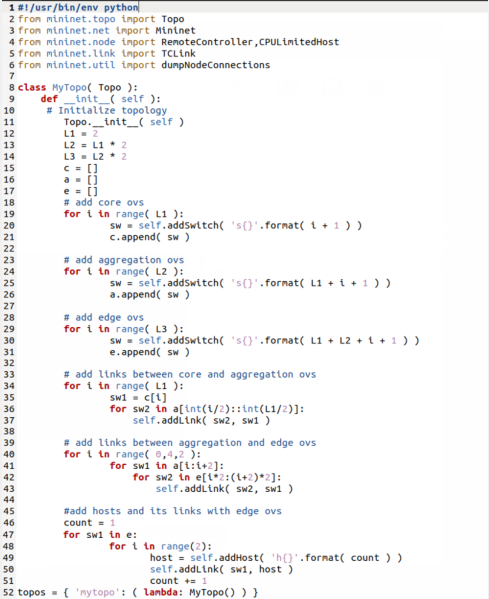

编写Python脚本，生成如下数据中心网络拓扑，要求：

编写.py拓扑文件，命名为“学号_fattree.py”；

必须通过Mininet的custom参数载入上述文件，不得直接使用miniedit.py生成的.py文件；

设备名称必须和下图一致；

使用Python的循环功能实现，不得在代码中手工直接添加设备和链路。

参考资料

四、实验报告

请用Markdown排版，提交在博客园班级作业区，不熟悉Markdown的同学可参考Markdown示例
基础要求提交以下内容，其余文字请勿赘述，否则扣分

a) 第1步Mininet运行结果截图

b) 第2步的执行结果截图

c) 第3步提交修改过的“学号.py”代码、Mininet运行结果

进阶要求为选做，有完成的同学请提交学号_fattree.py代码和执行结果截图，有完成比未完成的上机分数更高。

个人总结，包括但不限于实验难度、实验过程遇到的困难及解决办法，个人感想，不少于200字。

总结：

本次实验比较坎坷，上一次实验安装环境的时候就遇到了很多问题，于是我重装了电脑，这才将问题解决，但是电脑性能不行，以至于模拟器反应慢，不过当模拟器开机之后，一切就顺利了许多，实验内容和步骤只需要安装PPT的教材一步一步来，基础部分一下子就完成了，而且能体会到比起传统网络，很明显是用mininet构建网络更加迅速，他只需要一行代码，就能搭建一个简单的网络，而且还能实现通信，一般的网络构建还得对每台交换机路由器一个一个敲命令调试，而mininet节省了不少的时间，对于巨大的网络系统，mininet也能节省不少的人力，总的来说本次实验收获颇丰。
