计网实验六

实验六：网络安全相关实验

任务1 IPTABLES

数据包通过防火墙的流程总结为下图：

iptables为我们定义了4张”表”,当他们处于同一条”链”时，执行的优先级如下。

优先级次序（由高而低）：

raw –> mangle –> nat –> filter

我们将经常用到的对应关系重新写在此处，方便对应图例查看。

1. 链的规则存放于哪些表中（从链到表的对应关系）：

PREROUTING 的规则可以存在于：raw表，mangle表，nat表。

INPUT 的规则可以存在于：mangle表，filter表，（centos7中还有nat表，centos6中没有）。

FORWARD 的规则可以存在于：mangle表，filter表。

OUTPUT 的规则可以存在于：raw表mangle表，nat表，filter表。

POSTROUTING 的规则可以存在于：mangle表，nat表。

2. 表中的规则可以被哪些链使用（从表到链的对应关系）：

raw 表中的规则可以被哪些链使用：PREROUTING，OUTPUT

mangle 表中的规则可以被哪些链使用：PREROUTING，INPUT，FORWARD，OUTPUT，POSTROUTING

nat 表中的规则可以被哪些链使用：PREROUTING，OUTPUT，POSTROUTING（centos7中还有INPUT，centos6中没有）

filter 表中的规则可以被哪些链使用：INPUT，FORWARD，OUTPUT

3. 表、链和规则的关系（以prerouting链为例）

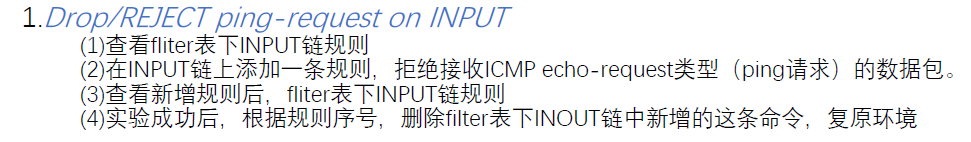

任务1.1

步骤：

1. 打开vmware和wsl，用ifconfig查看两者的ip地址

2. 先试试看能不能互相ping

3. 在wsl中添加规则

   查看filter中INPUT的规则

    sudo iptables -t filter -nvL INPUT --line-numbers


   添加拒绝接受ICMP回应请求报文的规则

   sudo iptables -t filter -I INPUT -p icmp -m icmp --icmp-type echo-request -j REJECT


4. 现在wsl可以ping虚拟机，但虚拟机不能ping wsl了

5. 使用date命令打印当前时间，然后截图，并

   echo "22920212204317 郑子睿"


6. 删除规则

   这里的规则序号是1

    iptables -t filter -D INPUT 1


7. 检查虚拟机是否可以ping wsl，验证规则删除成功与否

任务1.2

1. 在虚拟机中启动http服务

   python3 -m http.server

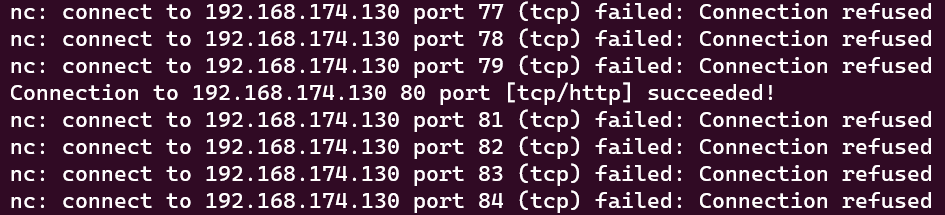

2. 虚拟机的ip地址是192.168.174.130，在wsl中用nc命令检查端口

   # 这个命令是用于网络诊断的。它的作用是使用nc（netcat）工具来尝试连接到指定的IP地址（172.23.201.100）上的端口范围（50到100之间的端口）。参数解释如下：
   # -v: 启用详细模式，显示更多信息。
   # -w 10: 设置超时时间为10秒，如果在10秒内无法建立连接，则超时。
   # -z: 表示的是“零I/O模式”，只进行端口扫描，不发送任何数据。
   # 因此，这个命令的作用是在10秒内尝试连接到172.23.201.100上的端口50到100之间，但不发送任何数据，仅检查端口是否处于打开状态。
   nc -v -w 10 -z  172.23.201.100 50-100




3. 在虚拟机中配置规则

   1. 先把现有规则保存在文件中

      sudo iptables-save > iptables_rules


   2. 服务器关闭所有端口之后 仅开启 80 端口访问

      ### 写在ban80.sh
      ## 关闭所有端口
      sudo iptables -P INPUT DROP  # 默认拒绝所有输入流量
      sudo iptables -P FORWARD DROP  # 默认拒绝所有转发流量
      sudo iptables -P OUTPUT ACCEPT  # 允许所有输出流量
      sudo iptables -A INPUT -m conntrack --ctstate ESTABLISHED,RELATED -j ACCEPT  # 允许已建立的、相关的连接

      ## 开放 80 端口
      sudo iptables -A INPUT -p tcp --dport 80 -j ACCEPT  # 允许来自 TCP 协议的 80 端口流量


      这些命令的含义是：

      • -P: 设置默认策略，INPUT 设置为拒绝所有输入流量，FORWARD 设置为拒绝所有转发流量，OUTPUT 设置为允许所有输出流量。
      • -A: 添加规则到iptables规则链中。
      • -m conntrack --ctstate ESTABLISHED,RELATED: 允许已经建立的连接和相关的流量通过。
      • -p tcp --dport 80 -j ACCEPT: 允许来自TCP协议的80端口流量通过。

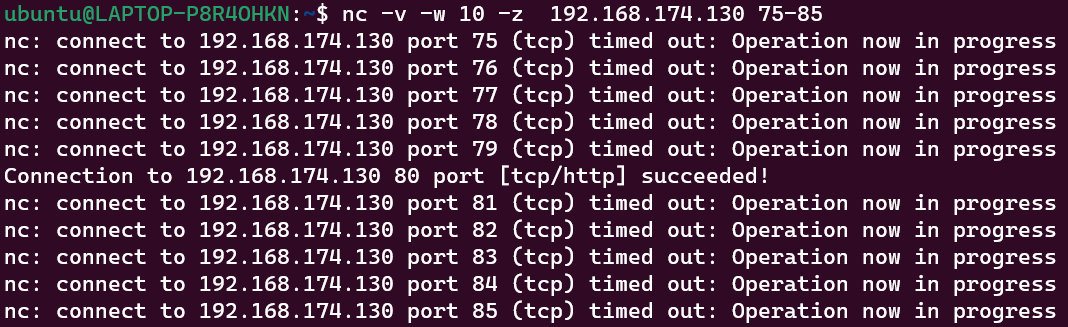

4. 在wsl再次测试

   端口从connection refused变成time out



5. 这些命令将默认策略设置为允许所有流量，然后清除所有的规则和用户自定义链。这会导致iptables恢复到初始状态，允许所有流量通过。

   # 写在open80.sh
   sudo iptables -P INPUT ACCEPT
   sudo iptables -P FORWARD ACCEPT
   sudo iptables -P OUTPUT ACCEPT
   sudo iptables -F
   sudo iptables -X


任务2 namp 扫描工具

任务2.1 主机发现

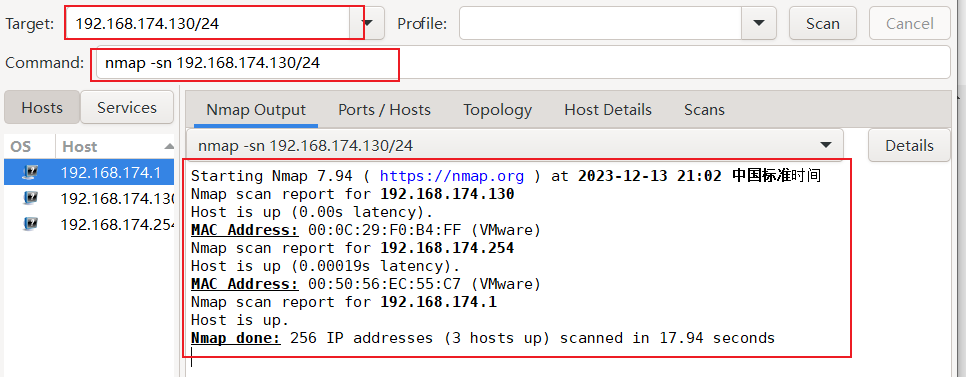

扫描虚拟机所在的子网

nmap -sn 192.168.174.130/24

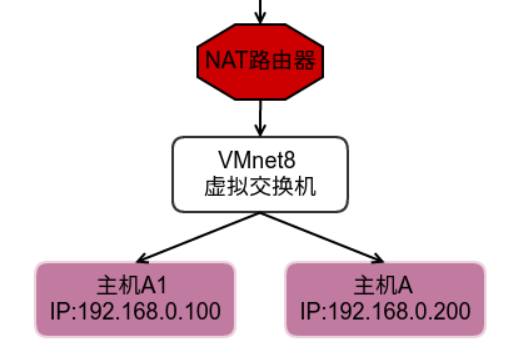

解释：根据官方文档以及查到的vmware的nat模式的解释，有三个设备连接在子网VMnet8上，如下图：

在本实验中，192.168.174.130为ubuntu虚拟机的ip，192.168.174.1为宿主机在VMnet8中的ip，最后的192.168.174.254应该是nat路由器的ip。

也可以了解一下VMWare的桥接模式

任务2：端口扫描

直接扫描

nmap scanme.nmap.org

1. 增加参数指定使用 google（8.8.8.8 / 8.8.4.4）或其他的 DNS 服务器进行扫描。

nmap --dns-servers 8.8.8.8 scanme.nmap.org

2. 忽略主机的存活状态，禁止 ICMP ping 后重新扫描。

nmap -Pn scanme.nmap.org

3. 在虚拟机中开启http服务python3 -m http.server

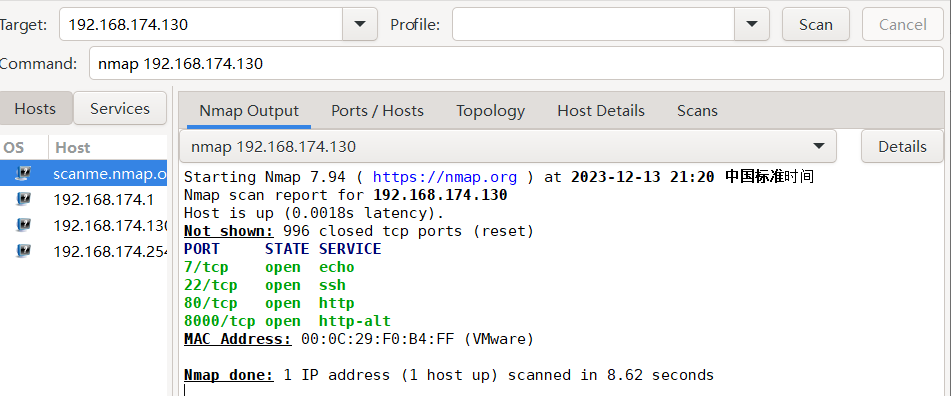

   1. 直接nmap 192.168.174.130/24观察

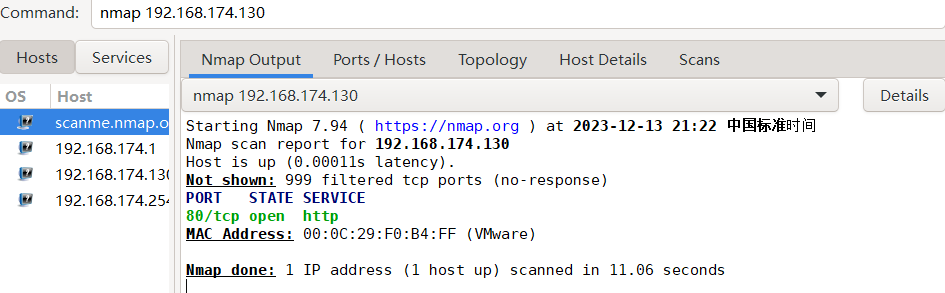

   2. source ban80.sh后观察



   3. source open80.sh恢复

任务3：HTTPs协议分析（TLS）

任务4：ARP spoofing与中间人攻击

0. 在ubuntu中打开wireshark，选择ens33

1. 在ubuntu中用arp -a查看默认网关的ip和mac

2. 在kali中打开Ettercap，先ping一下ubuntu，直到在host_list出现ubuntu和它的默认网关

3. 重置wireshark

4. 在kali中发起攻击

5. 在ubuntu中用arp -a查看默认网关的mac是否变化

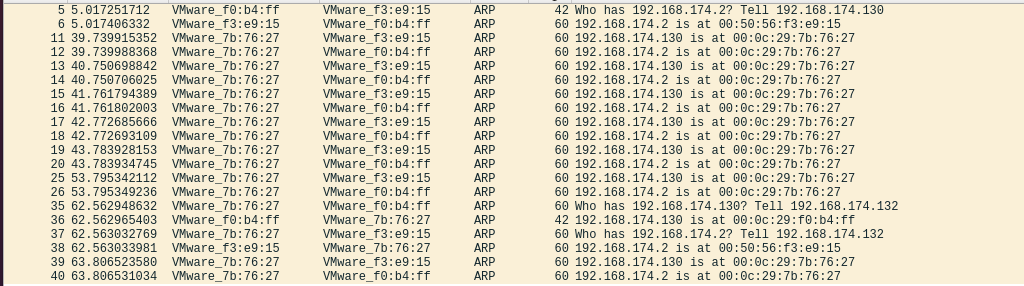

6. wireshark停止嗅探，观察



   发现kali通过不断告诉ubuntu，默认网关的ip对应的mac是它；也不断告诉默认网关，ubuntu的ip对应的mac是它（使用arp回复报文）

7. 关闭kali的Ettercap，一段时间后，ubuntu的默认网关地址恢复正常
