ELK简单讲解

简介:

elk（Elasticsearch、Logstash、Kibana）

ELK 其实并不是一款软件，而是一整套解决方案，是三个软件产品的首字母缩写

• Elasticsearch：负责日志检索和储存

• Logstash：负责日志的收集和分析、处理

• Kibana：负责日志的可视化

  这三款软件都是开源软件，通常是配合使用，而且又先后归于 Elastic.co 公司名下，故被简称为 ELK



1.1 基础日志平台的背景

为什么要用elk？？

日志主要包括系统日志、应用程序日志和安全日志。系统运维和开发人员可以通过日志了解服务器软硬件信息、检查配置过程中的错误及错误发生的原因。经常分析日志可以了解服务器的负荷，性能安全性，从而及时采取措施纠正错误。

通常，日志被分散的储存不同的设备上，如果你管理数十上百台服务器，你还在使用依次登录每台机器的传统方法查阅日志，影响效率。

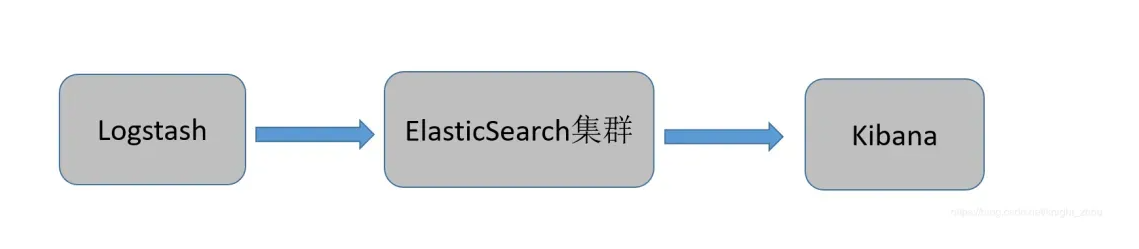

最简单的基础架构：



其中ElasticSearch 是三台服务器构成的集群，其中：

• ElasticSearch做倒排索引，概念有

• 索引：索引的作用相当于图书的目录，可以根据目录中的页码快速找到所需的内容。

• 切片 ：当有大量的文档时，由于内存的限制、磁盘处理能力不足、无法足够快的响应客户端的请求等，一个节点可能不够，会把分片分到不同服务器上，ES会把查询发送给每个相关的分片，并将结果组合在一起，这个对我们来说是透明的。

• 副本 ：副本就这这个分片的备胎，当某个分片损坏，可以用副本来恢复，副本份数越多搜索越快。



• Logstash跑在每个服务器上，各种日志通过Logstash搜集，Grok，Geoip等插件进行处理然后统一送到ElasticSearch的集群。

• Kibana做图形化的展示。



这种elk架构比较简单，也存在一些问题：

1、Logstash依赖Java虚拟机占用系统的内存和CPU都比较大，

2、Logstash在数据量较大的时候容易导致其他业务应用程序崩溃，影响业务正常使用

3、随着时间的积累，es空间不能满足现状

4、ElasticSearch 主节点也是数据节点，导致有时候查询较慢



简单部署：

2.docker安装elk

创建虚拟网络类似vlan 同一个网段通信

docker network create elk-net











docker pull elasticsearch:7.12.1
mkdir -p /root/mydata/elasticsearch/config
mkdir -p /root/mydata/elasticsearch/data
mkdir -p /root/mydata/elasticsearch/plugins

chmod -R 777 /root/mydata/elasticsearch/

docker run -d \
    --name es \
    --restart=always \
    -e "ES_JAVA_OPTS=-Xms512m -Xmx512m" \
    -e "discovery.type=single-node" \
    -v /root/mydata/elasticsearch/data:/usr/share/elasticsearch/data \
    -v /root/mydata/elasticsearch/plugins:/usr/share/elasticsearch/plugins \
    --privileged \
    --network elk-net \
    -p 9200:9200 \
    -p 9300:9300 \
elasticsearch:7.12.1



命令解释：

-e "cluster.name=es-docker-cluster"：设置集群名称
-e "http.host=0.0.0.0"：监听的地址，可以外网访问
-e "ES_JAVA_OPTS=-Xms512m -Xmx512m"：内存大小
-e "discovery.type=single-node"：非集群模式
-v /root/mydata/elasticsearch/data:/usr/share/elasticsearch/data：挂载逻辑卷，绑定es的数据目录
-v /root/mydata/elasticsearch/logs:/usr/share/elasticsearch/logs：挂载逻辑卷，绑定es的日志目录
-v /root/mydata/elasticsearch/plugins:/usr/share/elasticsearch/plugins：挂载逻辑卷，绑定es的插件目录
--privileged：授予逻辑卷访问权
--network elk-net ：加入一个名为es-net的网络中
-p 9200:9200：端口映射配置

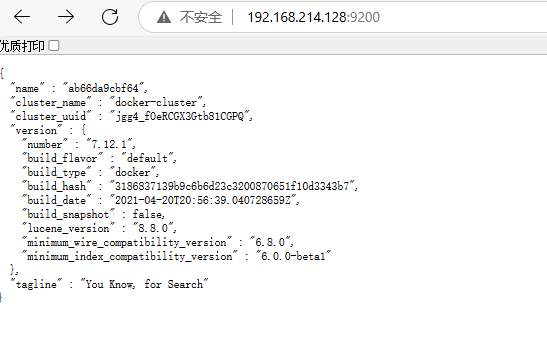

在浏览器中输入：http://192.168.214.128:9200 (按照自己的ip访问)即可看到elasticsearch的响应结果：





docker pull kibana:7.12.1

docker run -d \
--name kibana \
--restart=always \
-e ELASTICSEARCH_HOSTS=http://es:9200 \
-e "I18N_LOCALE=zh-CN" \
--network=elk-net \
-p 5601:5601  \
kibana:7.12.1

--network elk-net ：加入一个名为es-net的网络中，与elasticsearch在同一个网络中
-e ELASTICSEARCH_HOSTS=http://es:9200"：设置elasticsearch的地址，因为kibana已经与elasticsearch在一个网络，因此可以用容器名直接访问elasticsearch
-p 5601:5601：端口映射配置

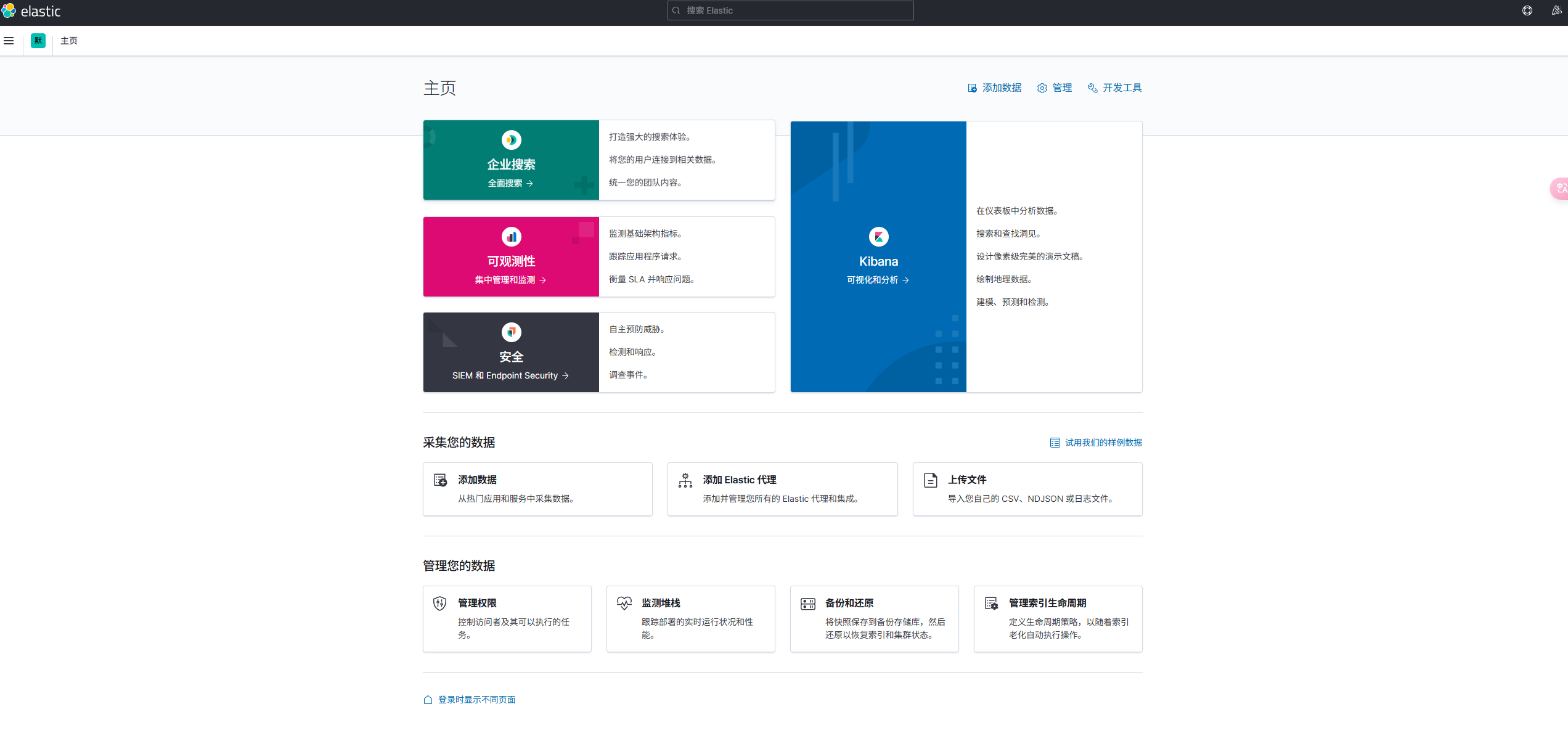

此时，在浏览器输入地址访问：http://192.168.214.128:5601 (按照自己的ip访问)，即可看到结果



docker pull logstash:7.12.1
docker run -d -p 5044:5044 -p 9600:9600 --name  logstash --network=elk-net logstash:7.12.1

创建完容器之后，需要在容器修改一些配置
docker exec -it logstash /bin/bash
修改里面的内容，设置es服务的地址，如下
vim     logstash.yml
http.host: "0.0.0.0"
xpack.monitoring.elasticsearch.hosts: [ "http://es:9200" ]



vim /pipeline/logstash.conf

bash-4.2$ cat pipeline/logstash.conf
input {
  file {
    path => "/var/log/suricata/eve.json"
    codec => "json"
#    type => "SuricataAlert"

}
}

grok { match =>
{ "message" => "%{SYSLOGTIMESTAMP:syslog_timestamp}
%{SYSLOGHOST:syslog_hostname}
%{DATA:syslog_program}(?:\[%{POSINT:syslog_pid}\])?:
%{GREEDYDATA:syslog_message}" } }

output {
  elasticsearch {
      hosts  => ["http://es:9200"]
      index  => "securl-%{+YYYY.MM.dd}"
      codec  => "json"
  }
}



配置完毕后重启logstash
docker restart logstash



以上是最简单的elk操作

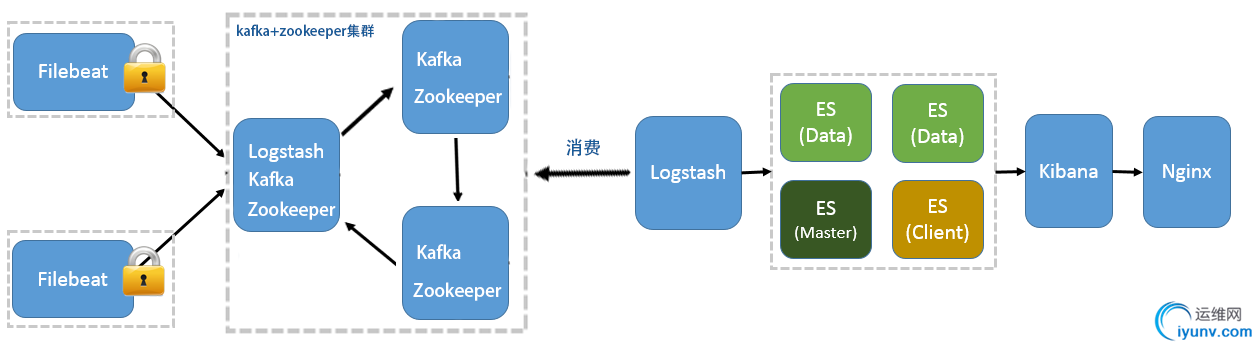

应用场景的高并发架构
