OSPF

OSPF是链路状态路由协议

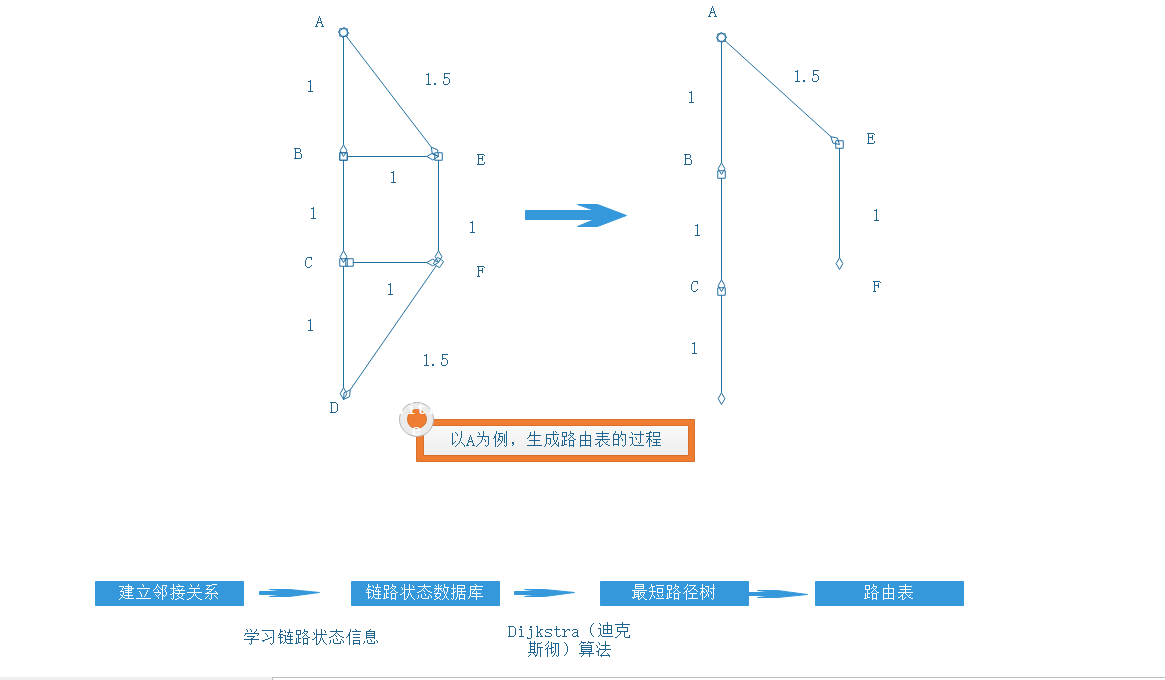

OSPF的工作过程：

• 邻居列表
• 链路状态列表
• 路由表

OSPF的基本概念：

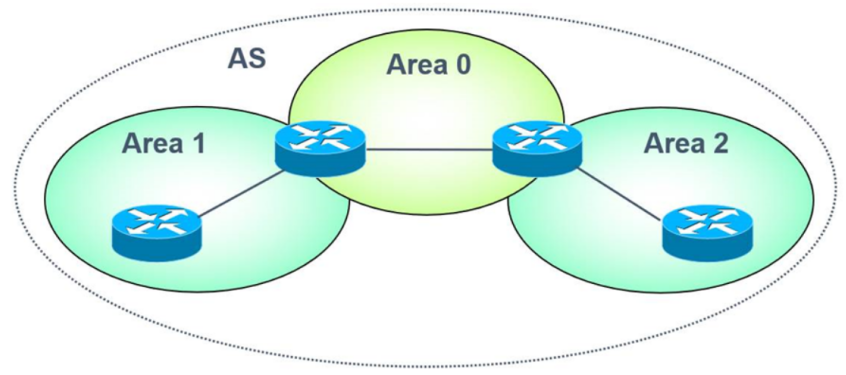

①OSPF区域

• 为了适应大型的网络，ospf在AS内划分多个区域
• 每个ospf路由器只维护所在区域的完整链路状态信息

②区域ID

• 区域ID可以表示成一个十进制的数字
• 也可以表示成一个IP

③骨干区域Area0

• 负责区域间路由信息传播

④非骨干区域

• 除了Area 0，与它相邻的区域

⑤Router ID

• OSPF区域内唯一标识路由器的IP地址

⑥Router ID选取规则

• 选取路由器loopback接口上数制值最高的IP地址
• 如果没没有loopback接口，在物理端口中选取IP地址最高的
• 也可以使用router-id命令指定Router ID

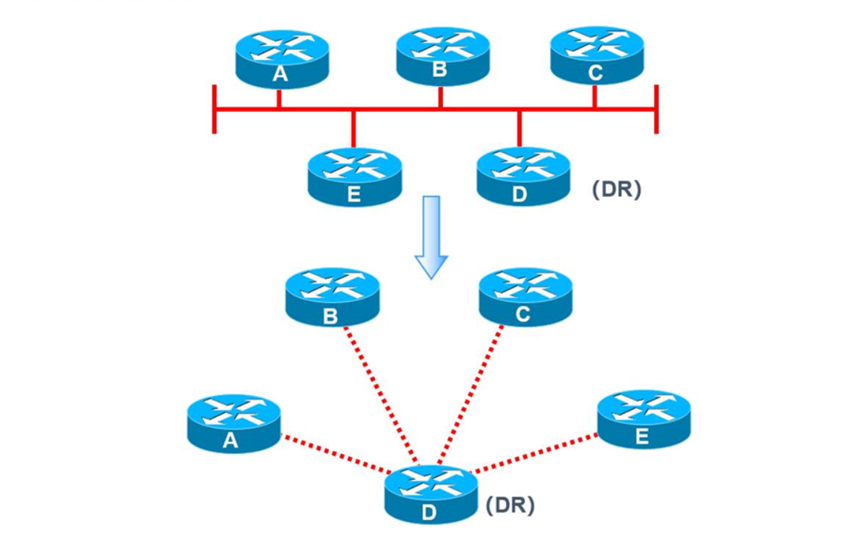

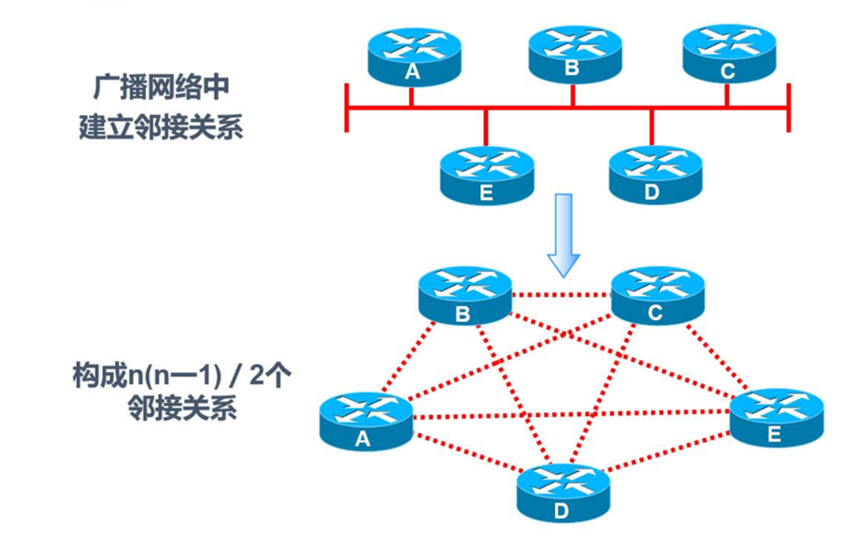

⑦DR和BDR

⑧指定路由器（DR）

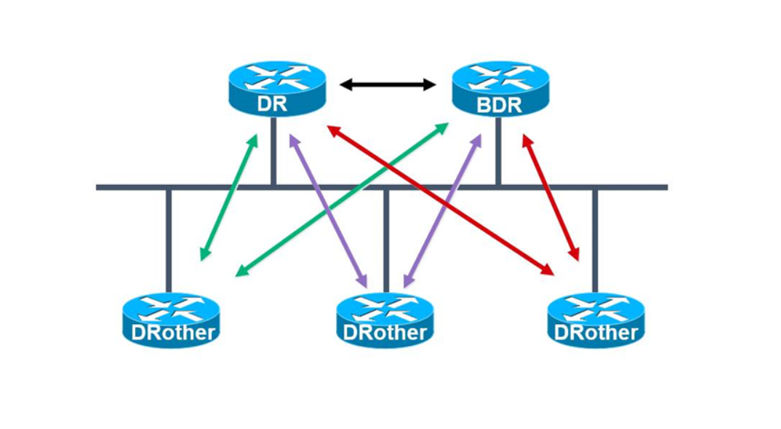

⑨其他路由器（Drothers）只和DR及BDR形成邻接关系

⑩DR和BDR的选举方法

（1）自动选举DR和BDR

• 网段上的Router ID最大的路由器将被选举为DR，第二大的将被选举为BDR

（2）手工选举DR和BDR

• 优先级范围是0~255，数值越大，优先级越高，默认为1
• 如果优先级相同，则需要比较Router ID
• 如果路由器的优先级被设置为0，它将不参与DR和BDR的选举

DR和BDR的选过程

• 路由器的优先级可以影响一个选举过程，但是它不能强制更换已经存在的DR和BDR路由器

OSPF的组播地址：

• 224.0.0.5
• 224.0.0.6

#Drother会通过224.0.0.6向DR和BDRBDR通告网络状态信息，DR会通过224.0.0.5向所有邻居通告信息

OSPF数据包：

• 承载在IP数据包内，使用协议号89

OSPF的包类型：

OSPF的包类型	描述
Hello包	用于发现和维持邻居关系，选举DR和BDR
数据库描述包（DBD）	用于向邻居发送摘要信息以同步链路状态数据库
链路状态请求包（LSR）	在路由器收到包含新信息的DBD后发送，用于请求更详细的信息
链路状态更新包（LSU）	收到LSR后发送链路状态通告（LSA）一个LSU数据包可能包含几个LSA
链路状态确认包（Ack）	确认已经收到LSU，每个LSA需要被分别确认















OSPF邻接关系的建立

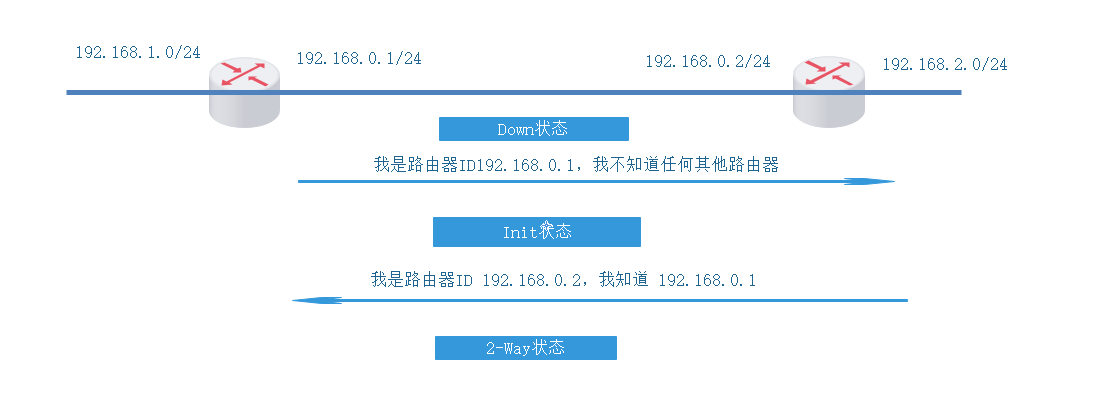

• OSPF启动的第一个阶段是使用Hello报文建立双向通信的过程

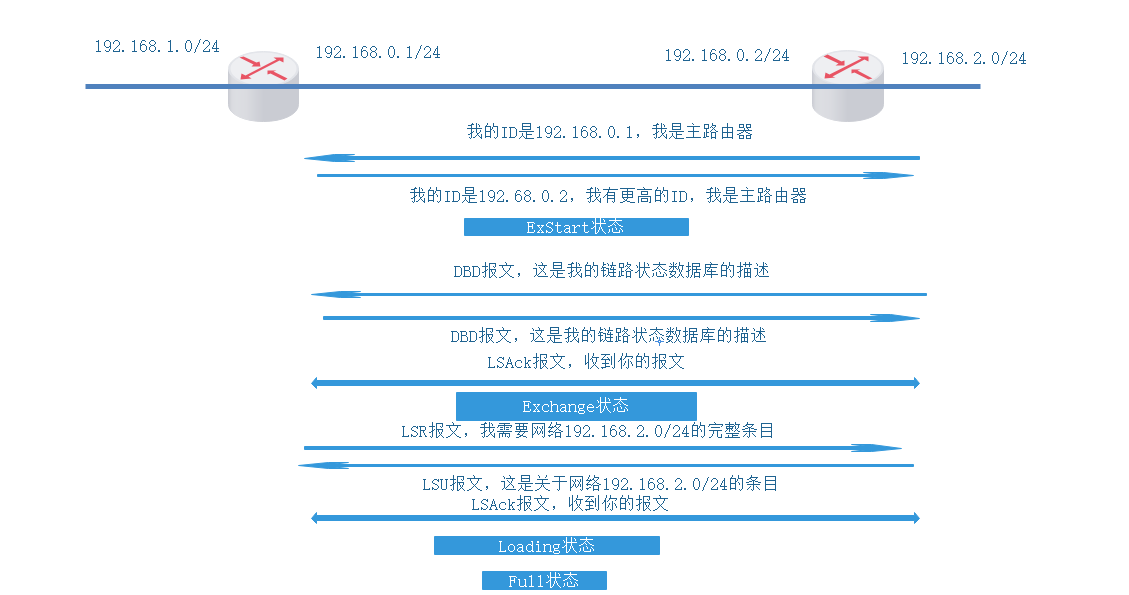

• OSPF启动的第二个阶段是建立完全邻接关系

OSPF的网络类型

OSPF将网络划分为四种类型

• 点到点网络（Point-to-Point）

• 广播多路访问网络（Broadcast MultiAccess ,BMA）

• 非广播多路访问网络（None Broadcast MulitAccess，NBMA）

• 点到多点网络（Point-to-Multipoint）
