单臂路由和链路捆绑

单臂路由概述：

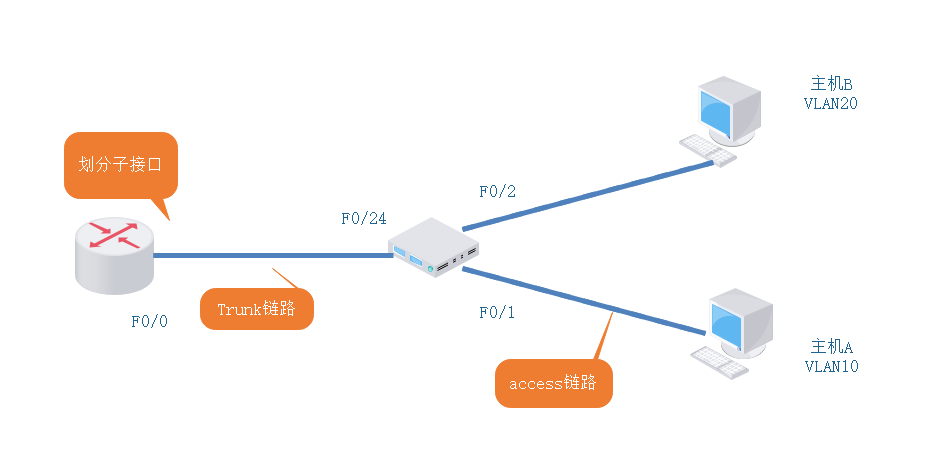

单臂路由实现不同VLAN间通信

链路类型

• 交换机连接主机的端口为access链路
• 交换机连接路由器的端口为Trunk链路

子接口

• 路由器的物理接口可以被划分成多个逻辑接口
• 每个子接口对应一个VlAN网段的网关

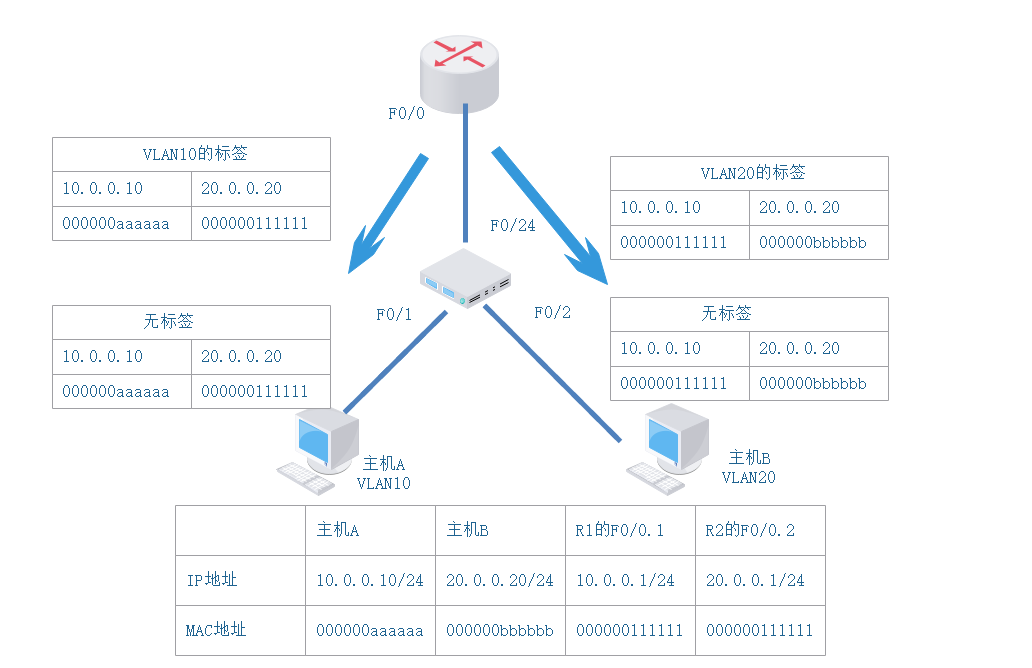

单臂路由实现不同VLAN间通信的原理：

路由器重新封装MAC地址、转换VLAN标签

单臂路由实验：

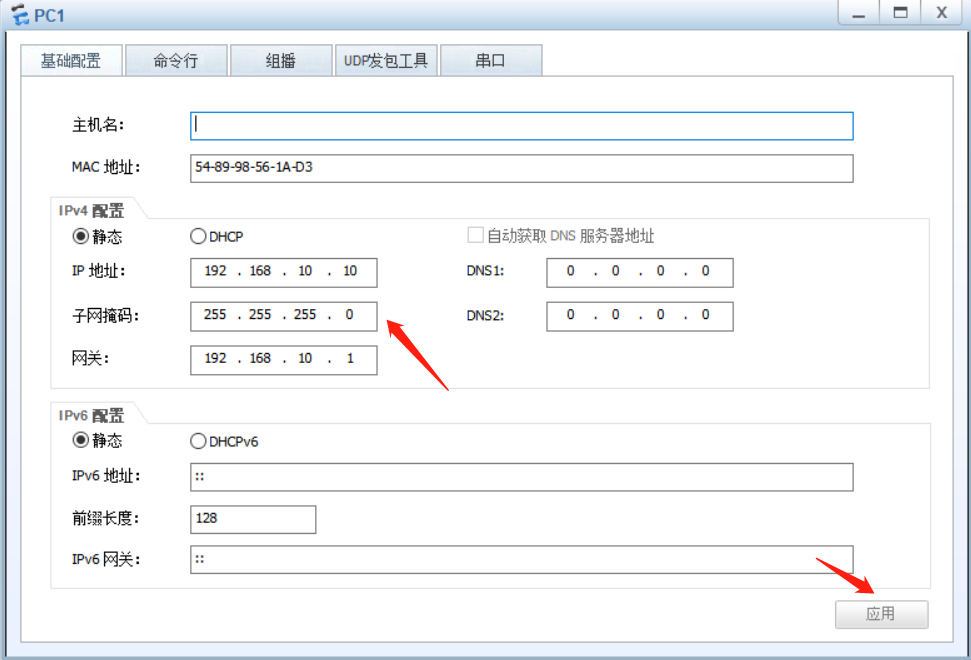

配置IP地址和网关，别忘记点击应用。

链路捆绑：

以太网链路聚合：是指将多余以太网物理连接链路捆绑在一起成为一条逻辑链路，从而实现增加链路带宽的目的。链路聚合分为手工模式和LACP模式

---



LACP模式：需要由链路聚合控制协议LACP的参与，当需要在两个直连设备间提供一个较大的链路带宽而设备支持LACP协议时，建议使用LACP模式；

LACP模式不仅可以实现增加带宽，提高可靠性、负载分担的目的，而且可以提高Eth-Trunk的容错性，提供备份功能。

---



LACP模式下，部分链路时活动链路，所有活动链路均参与数据转发，如果某条活动链路故障，链路聚合组自动在非活动链路中选择一条链路作为活动链路，参与数据转发的链路数目不变。

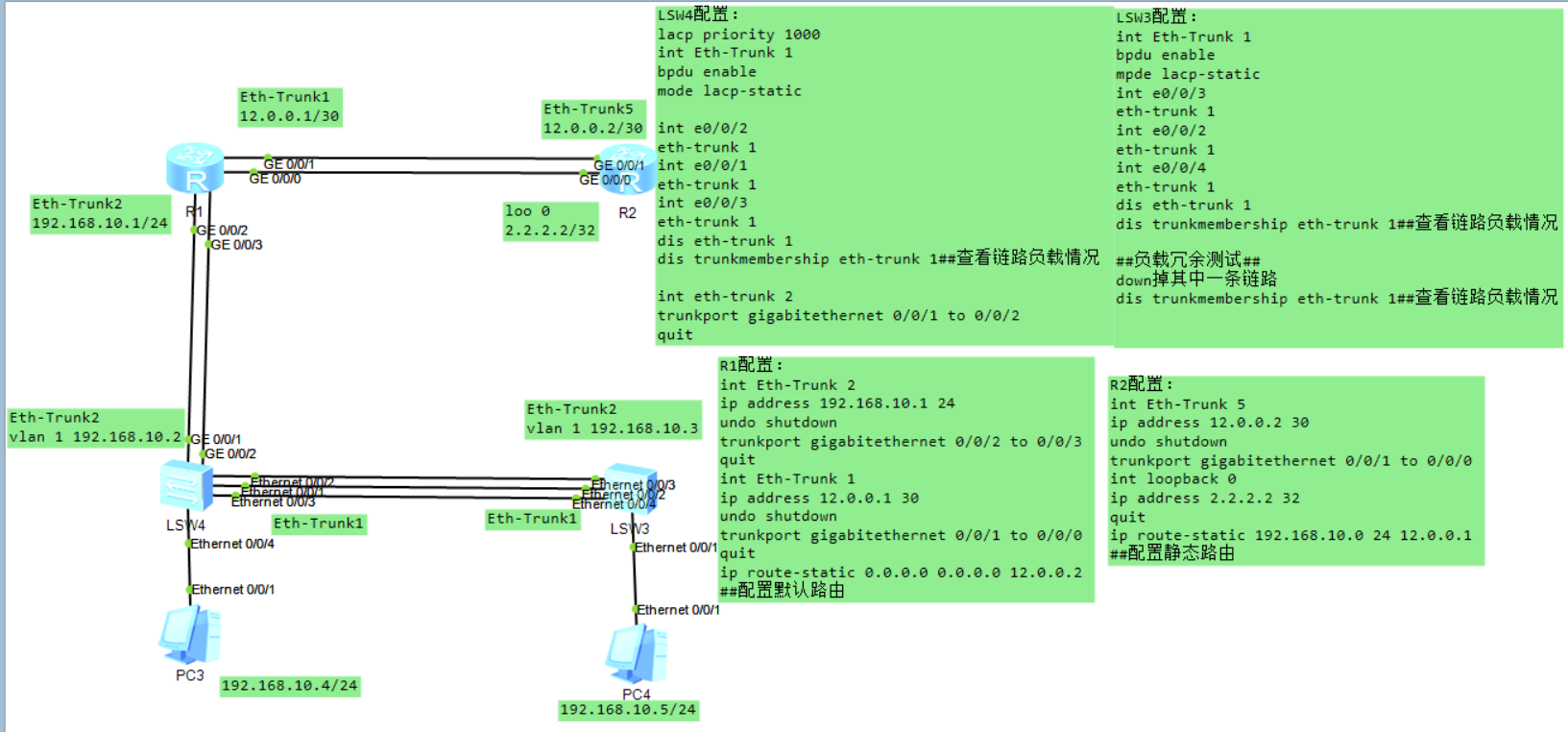

链路聚合实验：
