网络的布线与数值转换

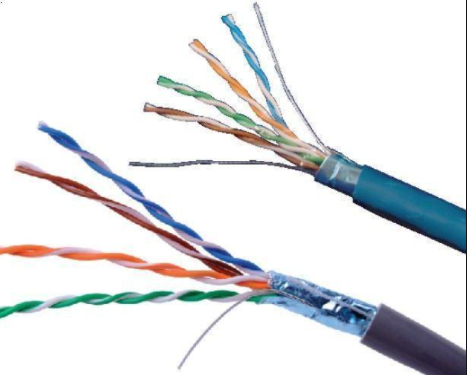

双绞线：

1. 双绞线的标准与分类

• EIA/TIA-568-----“商用建筑物电信布线标准”
• Cat5：主要用于100Base-T和10Base-T网络
• Cat5e:衰减更小，串扰更小，性能优于5类线
• Cat6:传输速率可达1Gbps
• Cat7:传输速率可达10Gbps

          2.双绞线的连接规范

• T568A：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
• T568B：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

光纤概念：

1. 光纤的特点

• 传输带宽高
• 传输距离远
• 抗干扰能力强

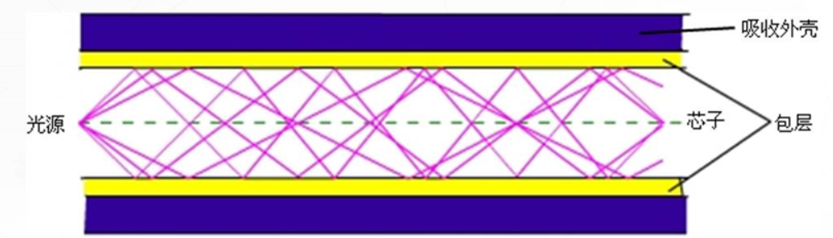

          2.光脉冲在光纤中的传输是利用了光的全反射原理



光纤的分类：

• 光纤分为单模光纤与多模光纤

单模光纤	多模光纤
用于高速度、长距离	用于低速度、短距离
成本高	成本低
端接较难	端接较易
窄芯线、需要激光源	宽芯线、聚光好、光源可采用激光或发光二极管
耗散极小、高效	耗散大、低效



无线电波:

波段	频率	波长	传播方式	主要用途
长波	30~300KHz	10Km~1Km	地波	超远程无线电通和导航
中波	0.3~3MHz	1Km~100m	地波和天波	无限电广播和电报通讯
短波	3~30MHz	100m~10m
超短波	30~300MHz	10m~1m	近似直线传播	无线电广播、电视、导航
分米波	0.3~3GHz	1m~0.1m	直线传播	Wi-Fi、电视、雷达、导航
厘米波	3~30GHz	10cm~1cm
毫米波	30~300GHz	10mm~1mm

无线电波的传输方式：

• 直射、反射、折射、穿透、绕射（衍射）和散射

天线：

1. 用来辐射和接收 无线电波的装置称为天线

2. 一般由振子、馈线网络、外罩这三部分组成

• 振子向空间发射电磁波

• 馈电网络连接收发信机与天线振子

• 外罩用来保护天线内部器件

综合布线系统：

工作区子系统	由信息插座延伸至设备RJ-45跳线和信息插座等
水平子系统	从工作区的信息插座到管理间子系统的配线架，一般为星形拓扑
管理间子系统	交连、互联和I/O楼层配线间   机柜、配线架、网络设备等
垂直子系统	建筑物的主干线缆，目前多为光缆，连接设备间和管理间
建筑群子系统	连接不同建筑物内的电缆，一般由光缆几相应设备组成
设备间子系统	位于主机房内，由电缆、连接器和相关支撑硬件组成，连接各种公共系统



综合布线系统的优点：

• 结构清晰，便于管理维护
• 材料统一先进，适用今后的发展需要
• 灵活性强，既节约费用又提高了系统的可靠性
• 便于扩充，既节约费用又提高了系统的可靠性

计算机的数制

• 数制：计数的方法，指用一组固定的符号和统一的规则表示数值的方法
• 数位：指数字符号在一个数中所处在的位置
• 基数：指在某种进位计数中，数位上所能使用的数字符号的个数
• 位权：指在某种进位计数制中，数位所代表的大小，既处在某一位上的“1”所表示的数值的大小

数制的转换：

十进制	二进制	八进制	十六进制
0	0000	000	0
1	0001	001	1
2	0010	002	2
3	0011	003	3
4	0100	004	4
5	0101	005	5
6	0110	006	6
7	0111	007	7
8	1000	010	8
9	1001	011	9
10	1010	011	A
11	1011	013	B
12	1100	014	C
13	1101	015	D
14	1110	016	E
15	1111	017	F
16	10000	020	10

自我总结：

• 信号分为数字信号和模拟信号

• 光纤分为单模光纤和多模光纤

• 双绞线分为568A和568B两种线序

• 无线传输介质分为无线电波、微波、红外线、激光等

• 综合布线分为多个子系统，便于管理和维护

• 二进制与十进制转换，是子网划分的基础
