Ceph简介

1 概念

ceph是一套可靠的、可扩展的、统一的分布式存储系统。

Ceph可以同时提供对象存储RADOSGW、块存储RBD、文件存储Ceph FS三种功能。

对象存储可以对接网盘应用业务

块存储可以对接当前主流的IaaS云平台软件，如open stack、cloudstack、zstack、eucalyptus等

文件系统文件上不成熟，官方不建议生产环境使用

2 生态

Ceph作为开源项目，遵循LGPL协议，使用C++语言开发

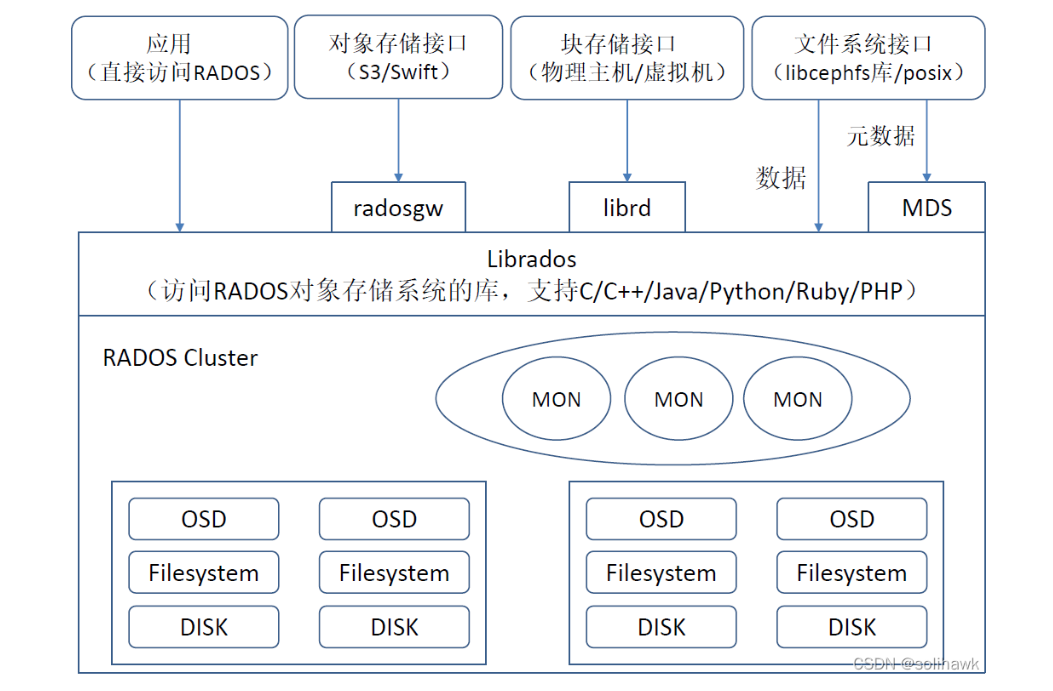

3 功能组件

Ceph提供了RADOS、OSD、MON、LIBRADOS、RBD、RGW、Ceph FS等功能组件，RADOS存储是支撑上层组件的基础

一个Ceph集群至少需要一个Ceph Monitor、两个Ceph的OSD。运行Ceph文件系统的客户端时必须要Ceph的MDS（元数据服务）

RADOS：

>>>

本身是一个完整的对象存储系统，具备自我修复等特性。

物理上，RADOS由大量的存储设备节点组成，每个节点拥有自己的硬件资源（CPU、内存、硬盘、网络），并运行这操作系统和文件系统

RADOS系统主要由两个部分组成：OSD和Monitor

Ceph OSD：

Object Storage Device，主要功能包括存储数据，处理数据的复制、恢复、回补、平和数据分布，并将一些相关数据提供给Ceph Monitor，如心跳等。每个disk、分区都可以成为一个OSD。

由数目可变的大柜面OSD组成集群，负责存储所有的Objects数据。

Ceph OSD操作必须在一个有效的linux分区的物理磁盘驱动器上，Linux分区可以是BTRFS、XFS或者EXT4分区。

Ceph使用日志文件系统，在提交数据到后背存储器之前，Ceph首先讲数据写入成为一个单独的存储区，该区域被称为journal，这是缓冲器分区在相同或单独磁盘作为OSD，一个单独的SSD磁盘或分区，甚至一个文件系统。在这种机制下，Ceph任何写入首先是日志，然后是后备存储。

journal持续到后备存储同步，每隔5s，journal空间越大越好。journal允许ceph osd功能很快做小的写操作，一个随机写入首先写入在上一个连续类型的journal，然后刷新到文件系统。可以使用SSD盘作为journal盘能获得相对较好的性能，所有的客户端写操作都写入到超高速SSD日志，然后刷新到磁盘。

Ceph Monitor：

Ceph的监控器，主要功能是维护整个集群健康状态，提供一致性的决策，包含了Monitor map、OSD map、PG（Placement Group） map和CRUSH map，这些map被统称为cluster map。

由少量Monitors组成的强耦合、小规模集群，负责管理cluster map。cluster map是整个RADOS系统的关键数据结构，管理集群中的所有成员、关系和属性等信息及数据的分发。

对于RADOS系统，节点组织管理和数据分发策略均由内部的Mon全权负责。

节点数为奇数，推荐为3。

Monitor Map：

包括有关monitor节点端到端的信息，其中包括ceph集群id，监控主机名和IP地址和端口号，还存储了当前版本信息以及最新更改信息。

查看集群的monitor map命令

#ceph mon dump

OSD Map：

包括一些常用信息，如集群ID，创建OSD Map的版本信息和最后修改信息，以及pool相关信息，副本书以及PGP，还包括OSD信息。

查看集群的OSD Map命令

#ceph osd dump

PG Map:

包括当前PG版本、时间戳、最新的OSD Map版本信息、空间使用比例、接近占满比例信息，同时，也包括每个PG ID、对象数目、状态、OSD的状态以及深度清理的详细信息。

查看PG Map命令

#ceph pg dump

CRUSH Map：

包括集群存储设备信息，故障域层测结构和存储数据时定义失败域规则信息。

查看CRUSH Map命令：

#ceph osd crush dump



CRUSH：

>>>

CRUSH是一种基于伪随机控制数据分布、控制的算法。在Ceph及群众，CRUSH只需要一个简洁而层次清晰的设备描述，包括存储集群和副本放置策略，就可以有效的把数据对象映射到存储设备上，且这个过程是完全分布式的，在集群系统中的任何一方都可以独立计算任何对象的位置；此外，CRUSH能够处理存储设备的变更，并最小化由于存储设备的变更而导致的数据迁移。



<<<

<<<



LIBRADOS：

>>>

LIBRADOS层的功能是对RADOS进行抽象和封装，并向上层提供API，实现的API是针对对象存储功能的。

物理上，LIBRADOS和基于其上开发的应用位于同一台机器，因而也被称为本地API。应用调用北极上的LIBRADOS API，再有后者通过socket与RADOS集群中的节点通信并完成各种操作。

<<<



RADOSGW：

>>>

RADOSGW功能特性基于LIBRADOS之上，提供当前流行的RESTful协议的网关，并兼容S3和Swift接口

<<<



RBD

>>>

RBD （Rados Block Device）功能基于LIBRADOS之上，提供了一个标准的块设备接口，通过LIBRBD创建一个块设备，通过QEMU/KVM附加到vm上，作为传统的块设备来用，同时也支持快照、COW（Copy On Write）等功能

<<<



MDS

>>>

Ceph MDS：Ceph Metadata Server，主要保存的是Ceph文件存储的元数据。Ceph的块存储和对象存储都不需要Ceph MDS。

<<<



技术特性：集群可靠性、集群扩展性、数据安全性、接口统一性

与传统的分布式数据存储相比，RADOS最大的特点如下：

a.将文件映射到Object后，利用Cluster Map通过CRUSH计算而不是查找表方式定位文件数据到存储设备中的位置。优化了传统的文件到块的映射和BlockMap管理。

b.RADOS充分利用了OSD的只能特点，将部分任务授权给OSD，最大程度的实现可扩展。



参考：《Ceph分布式存储实战》
