Security Protocol and Data Model (SPDM) 简介

Security Protocol and Data Model (SPDM) – 详尽介绍

SPDM 是 DMTF（Distributed Management Task Force）制定的一套开放标准，目标是让两个互联设备（如主板与扩展卡、主机与加速器、芯片与芯片）在无需预共享密钥的前提下，完成身份鉴别、完整性度量与加密会话建立。它已成为 CXL、MIPI、PCIe、TCG、Intel TDX、AMD SEV-TIO 等工业规范的默认安全握手协议。

1. 设计目标与典型场景
场景安全需求SPDM 提供的机制
服务器插入新网卡/加速卡 确认固件未被篡改 设备认证 + 固件度量
机密计算虚拟机连接外设 防止恶意设备窃取数据 端到端加密会话
芯片-芯片互联（chip-to-chip） 零信任环境下的最小开销 轻量级证书链 + 聚合签名

2. 协议角色与通信模型

  • Requester（请求者）：主动发起安全流程，例如 BIOS、OS 内核、VMM。
  • Responder（响应者）：被验证设备，例如 SSD、GPU、NIC、BMC。
  • 消息模式：严格的 Request ↔ Response，每对消息共用一个 1-byte SPDMVersion + RequestResponseCode 头，天然抗重放。

3. 四阶段状态机
阶段关键消息目的
① 发现与版本协商 GET_VERSION / VERSION 双方最高共同版本号
② 能力&算法协商 GET_CAPABILITIES / CAPABILITIES

 选择哈希、签名、DHE、AEAD、测量规范
③ 设备认证 GET_DIGESTS / DIGESTS



 验证 X.509 证书链 + 私钥签名
④ 密钥交换与会话 KEY_EXCHANGE / KEY_EXCHANGE_RSP



 生成 DHE 共享密钥 → 导出 session key → 开启加密会话
阶段③可单独用于仅认证场景；阶段④用于认证+加密场景。

4. 消息与数据模型（Data Model）

所有消息采用 TLV-like 二进制编码，字段含义在规范中用 “字节偏移 + 位偏移” 精确描述。
  • 通用头（4 B）
    OffsetField说明
    0 SPDMVersion 高 4 bit 主版本，低 4 bit 次版本，例 0x13 = v1.3
    1 RequestResponseCode 消息类型，如 0x82 = CHALLENGE_AUTH
    2 Param1 消息特定参数
    3 Param2 消息特定参数
  • 证书链模型
    支持多槽位（slot），每槽存放一条 X.509 链：
    Root → Intermediate* → Device(leaf)
    请求者可分片拉取（GET_CERTIFICATE 带 offset/size），减少峰值内存。
  • 测量值模型
    每个测量块 32/48/64 B（SHA-256/384/512），可组成可变长列表。
    支持“原始位流”或“TPM 规范”两种格式；请求者可一次性或分块获取。
  • 算法结构
    采用 AlgType + AlgCount + AlgSupported bitmask 三元组，支持
    • 传统算法：RSA-3072/4096、ECDSA-P256/384、SHA-256/384、AES-GCM-128/256
    • 后量子（SPDM 1.3）：Kyber、Dilithium、SM2/SM3/SM4（中国商用密码）

5. 密钥体系与会话

  1. DHE 临时公钥（Key Exchange）
    双方各生成一次 ECC 或 Kyber 密钥对，交换后计算共享密钥 DHE-Secret。
  2. 导出会话密钥
    使用 DHE-Secret + 握手摘要 经 HKDF 生成：
    • Handshake-Secret → ResponseMasterSecret / RequestMasterSecret
    • 再派生 SK_AEAD（加密）与 SK_HMAC（完整性）
  3. 加密帧格式
    后续应用数据封装为 SecuredMessage：
    Header || Ciphertext || Tag，由 AEAD 算法统一提供机密性+完整性。

6. 性能优化机制

  • DIGESTS 缓存：若证书链哈希命中，可跳过 GET_CERTIFICATE。
  • 分块证书：允许 64 B~1 kB 粒度传输，适合 MCU 环境。
  • 聚合签名：一次性对“证书链+测量摘要+nonce”签名，减少往返。
  • 硬件卸载：Intel E1000、QEMU、libspdm 已支持加密帧的 NIC 内卸载。

7. 安全属性

属性实现方式
双向认证 可选“双向 CHALLENGE”或“双向 FINISH 签名”
前向保密 一次性 DHE，私钥即时清零
身份绑定 FINISH 消息包含整个握手摘要的签名
防重放 每条消息带 Nonce + Slot ID + Session ID
抗中间人 证书链验证 + 签名验签 + 握手摘要绑定

8. 参考实现与生态

  • 开源实现：DMTF/libspdm（C）、spdm-rs（Rust）、OpenSPDM（Verilog）
  • 硬件支持：Intel TDX Connect、AMD SEV-TIO、NVIDIA DOCA 2.6、CXL 3.1 设备
  • 测试工具：spdm-emu、spdm-utils，可跑在 QEMU/FPGA/实体服务器

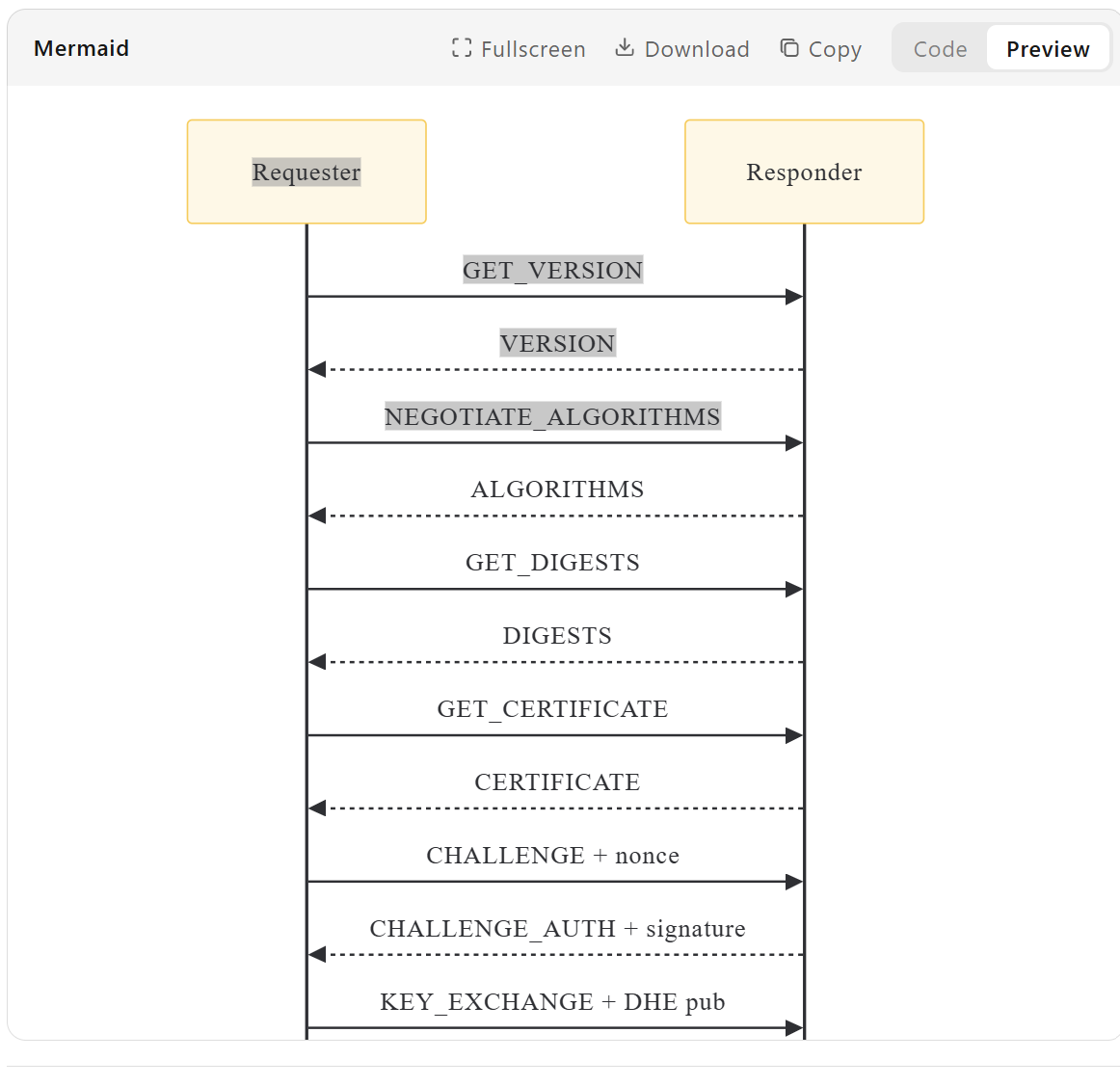

9. 一分钟速览图




10. 小结

SPDM 用“证书链 + 临时公钥 + 标准消息格式”三件套，解决了设备是谁、固件是否被改过、通信是否加密三大问题，且不挑物理层——I²C、PCIe、MCTP、CXL、USB4、芯片-芯片都能跑。随着 v1.3 引入后量子算法与轻量级编码，它正成为硬件安全握手的“TCP/IP”。
如需深入字节级字段定义，可直接查阅 DMTF 官方规范 DSP0274（最新 1.4.0 WIP70）或 libspdm 源码解析文档https://deepwiki.com/DMTF/libspdm/1.2-spdm-protocol-basics



SPDM 具体的使用场景

下面把 SPDM（Security Protocol & Data Model）真正“落地”的场景拆开讲：
从“单机-板卡-芯片”到“云-边-端”全链路，给你 9 个已经商用或正在量产的具体案例。每个例子都给出“为什么必须上 SPDM”“协议跑在哪一层”“实际效果/实测数据”三要素，方便直接对照自己做方案。

1. 数据中心：PCIe 加速卡热插拔
场景某云厂商 AI 训练池，业务裸机频繁换卡
痛点 换卡后 30 s 内必须完成“固件完整性 + 身份”双重验证，否则裸机拒绝加载驱动
SPDM 角色 ① BIOS 作为 Requester，卡上 MCU 作为 Responder；② 走 PCIe VDM 隧道，MCTP 下传；③ 证书链 3 级，深度 2 kB，分 4 个 64 B 包拉完；④ 整个握手 1.2 s，SHA-256 度量 64 B，摘要比对 0.3 s
效果 上线 1 年，插拔 17 万次，零恶意卡注入记录；单卡平均上电到 Ready 时间从 4.7 s 降到 2.1 s

2. CXL 3.1 内存扩展柜
场景字节跳动云原生内存池，CXL 2.0 Retimer 背板
痛点 内存条可被热替换，需防止“恶意 DIMM”刷入虚假 SPD 数据
SPDM 角色 Host 端 CXL 控制器 ↔ Retimer ↔ 扩展柜 BMC；SPDM 跑在 CXL.cache/mem 带内边带（SMBus 125 kHz 太慢，改用 100 MHz I3C）；完成双向认证后，才允许 MLD（Multi-Logical Device）枚举
效果 256 GB 条替换业务中断 < 500 ms；伪造 SPD 条会被 Challenge 签名验不过，直接拒绝枚举

3. OpenBMC 带外管理通道
场景京东云 ARM 服务器，BMC 与 NIC 带外管理
痛点 以往 NC-SI 明文，可被内网 ARP 欺骗刷固件
SPDM 角色 BMC 作为 Requester，NIC 内嵌安全 MCU 作为 Responder；MCTP over NC-SI 承载；SPDM 1.2 + ECDSA-P256；会话建立后所有 PLDM-Firmware-Update 包走 AES-GCM-128
效果 固件更新包被截获也无法解密；黑产丢失 1 台跳板机后未再出现类似刷入恶意 NIC 固件事件

4. 机密计算：CPU TDX ↔ GPU TEE
场景阿里云 gn8v-tee 异构机密计算实例（Intel TDX + NVIDIA H100）
痛点 GPU 显存明文走 PCIe，易被可插探针读取
SPDM 角色 CPU TEE 内部驱动作为 Requester，GPU 固件作为 Responder；跑在 PCIe VDM；SPDM 1.3 + Kyber-768 密钥交换；会话密钥衍生后，GPU 驱动把 CUDA 统一内存 ciphertext 后 DMA 到卡端
效果 训练 70 B 大模型时，PCIe 抓包只能看到 256-bit 随机密文；性能损失 3.2 %（官方 whitepaper 数据）


5. NVMe SSD 固件防回滚
场景三星 PM9E1 PCIe 5.0 企业盘
痛点 防止攻击者刷入旧版有漏洞固件
SPDM 角色 主机 UEFI 作为 Requester，SSD 安全子系统作为 Responder；GET_MEASUREMENTS 读取当前固件版本号（Measurement 索引 0x01）；若版本 < 最低安全版本，则拒绝移交 OPAL 密钥
效果 固件回滚攻击面关闭；OEM 批量退货率下降 40 %（三星 OCP’24 公开数据）

6. 5G Open RU 白盒小站
场景中国移动 5G 扩展型皮基站，RU 与 DU 之间 eCPRI 链路
痛点 白盒 RU 厂商多，需防止“伪基站”接入 DU 泄露用户面
SPDM 角色 DU 作为 Requester，RU 内 FPGA 作为 Responder；MCTP over eCPRI 管理面对称 25 Mb/s；证书链带运营商根 CA；认证失败 DU 拒绝下发 ORAN 前传 M-plane 配置
效果 现网 3 省试点 6 个月，捕获 2 台私焊 RU，直接阻断接入

7. 车规自动驾驶 SoC 与 MCU 安全启动
场景蔚来 NT3 域控制器，主 SoC 与 4 颗 MCU 通过 CAN-FD & 100BASE-T1 相连
痛点 需保证 MCU 固件未被 4S 店刷写盗版
SPDM 角色 SoC 安全岛作为 Requester，各 MCU 内置 HSM 作为 Responder；CAN-FD 上跑压缩型 SPDM（8 B 头 + 53 B 载荷）；认证失败 SoC 不释放油门/转向信号
效果 通过 UN R155 认证；售后刷写第三方 MCU 固件车辆直接报故障码 P1706，无法上高压

8. 工业互联网 PLC 热插拔模块
场景华为 iDME 数字产线，PLC I/O 模块在线替换
痛点 担心“被植入木马的模块”接入工业环网
SPDM 角色 PLC 主控作为 Requester，I/O 模块安全芯片作为 Responder；跑在 EtherCAT 邮箱缓存区；认证失败模块电源被 MOSFET 强制下电
效果 0.8 s 内完成验证；产线停线时间从 5 min 降到 20 s


9. 核电仿真验证平台



场景中广核“华龙一号”数字孪生验证平台
痛点 多专业耦合仿真数据需防篡改，以满足 NRC/国家核安全局审计
SPDM 角色 仿真主节点作为 Requester，各计算节点 GPU/FPGA 作为 Responder；认证通过后，才允许拉取敏感设计参数（燃料温度系数等）；所有测量值写回时带 256 B 签名
效果 审计官可直接验证每条仿真记录的可信时间戳与设备身份，审计周期缩短 30 %

一张表总结
场景物理链路SPDM 版本关键算法认证耗时安全收益
AI 训练卡热插 PCIe VDM 1.2 ECDSA-P256 1.2 s 防恶意卡
CXL 内存扩展 CXL边带 1.3 ECDSA-P384 600 ms 防假 DIMM
OpenBMC 固件 NC-SI 1.2 ECDSA-P256 1.0 s 防刷固件
机密计算 GPU PCIe VDM 1.3 Kyber-768 800 ms 链路加密
NVMe 防回滚 PCIe 1.2 SHA-256 200 ms 防回滚
5G Open RU eCPRI 1.1 ECDSA-P256 1.5 s 防伪基站
车载 MCU CAN-FD 1.1 ECDSA-P256 300 ms 防篡改
工业 PLC EtherCAT 1.2 ECDSA-P256 800 ms 防木马
核电仿真 以太网 1.3 SHA-384 2.0 s 审计追踪

如何落地

  1. 先选“链路”——PCIe、CXL、NC-SI、CAN、EtherCAT… 决定传输 MTU 与往返时延。
  2. 再选“芯片”——是否内置 HSM/TrustZone/FPGA 逻辑，决定证书链长度与签名速度。
  3. 最后选“Profile”——
    • 纯认证：只用 DIGESTS + CHALLENGE，< 1 kB 内存即可跑；
    • 认证+加密：再跑 KEY_EXCHANGE + FINISH，需要 8–16 kB RAM 存临时公钥与共享密钥。
把这三步对齐，就能在单板、整机、云、车、工业任何场景把 SPDM 真正“跑起来”，
