各类汽车诊断协议-1

flowchart TD 汽车诊断法规 --> HD-OBD["商用车(重型)排放相关"] 汽车诊断法规 --> 排放相关 汽车诊断法规 --> 排放以外 排放以外-->|共通|UDS["UDS (ISO14229-1)"] 排放相关-->|美国|美国["OBD2 (SAE J1979)"] 排放相关-->|欧盟|欧盟["OBD (ISO15031-5)"] HD-OBD --> |美国|HD美国["SAE J1939"] HD-OBD --> |欧盟|HD欧盟["SAE J1939-73"] 美国 -..-> |美国下一步计划|未来美国["OBDOnUDS(SAE J1979-2)"] 欧盟 -..-> |欧盟下一步计划|未来欧盟["OBDOnUDS(WWH-OBD ISO27145-3)"] HD欧盟 -..-> |欧盟下一步计划|未来欧盟["OBDOnUDS(WWH-OBD ISO27145-3)"] HD美国 -..-> |美国下一步计划|未来美国["OBDOnUDS(SAE J1979-2)"]

Note1:

OBDOnUDS是指将排放相关的诊断也基于UDS的协议进行实现。

Note2:

WWH-OBD欧盟已经在重型车辆上开始实施。

Note3:

当前阶段(2024年)的车辆的排放相关诊断协议没有强制要求使用哪种，但是下一阶段(可能2027年)开始，将强制使用新的OBDOnUDS的协议。

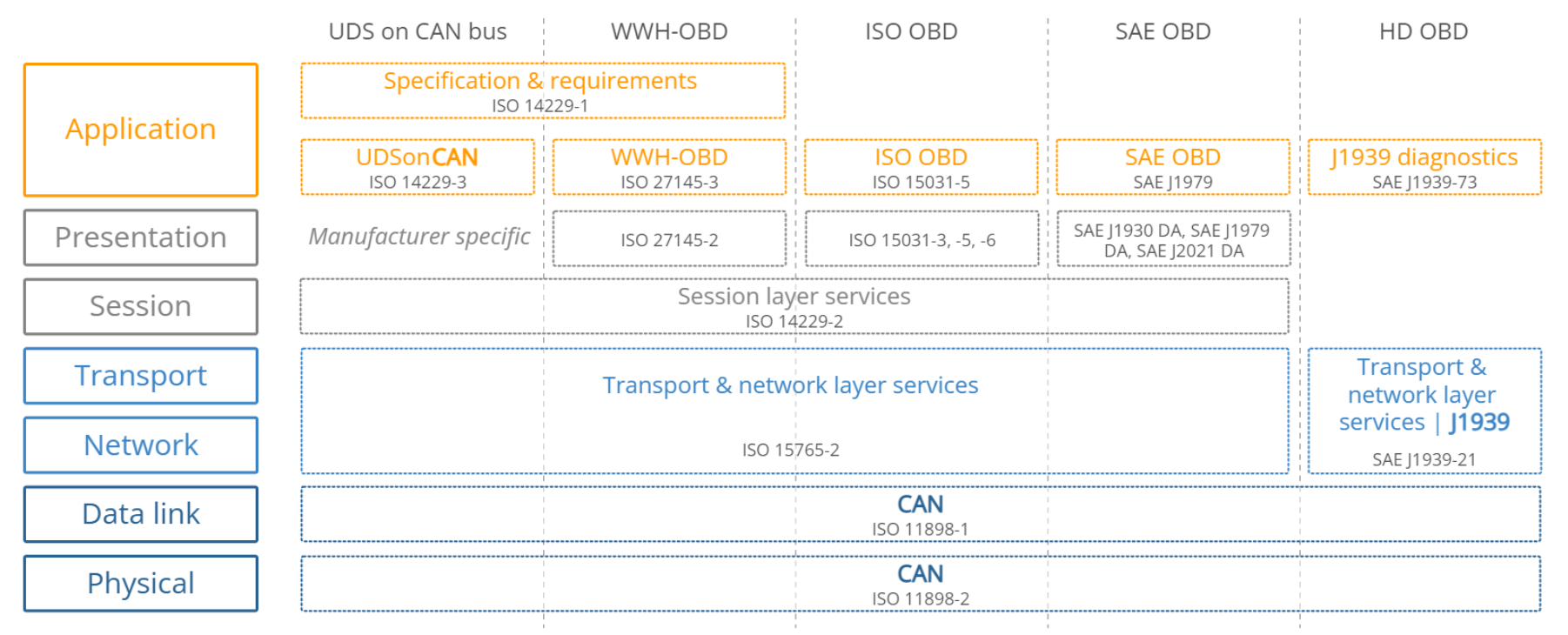

链接: 参考来源
