1. 蜂窝热力地图（Hexbin Map）
概念
将地理区域划分为六边形网格，用颜色深浅表示网格内数据的密度或汇总值。
特点
-
六边形网格：将地理区域划分为六边形单元，避免传统热力图的边界模糊问题。
-
密度映射：颜色深浅表示数据密度或汇总值（如点数量、平均值）。
-
离散优化：适合处理离散点数据（如GPS坐标），减少视觉噪声。
应用场景
-
城市交通：共享单车租还热点分析。
-
公共安全：犯罪事件的空间聚集模式识别。
-
生态监测：野生动物活动轨迹密度分布。
工具实现（Python + H3 + Kepler.gl）
import h3
import pandas as pd
import keplergl
# 示例数据（经纬度点）
data = {'lat': [40.71, 34.05, 41.88], 'lng': [-74.01, -118.24, -87.62]}
df = pd.DataFrame(data)
# 转换为H3六边形索引（分辨率8）
df['hex_id'] = df.apply(lambda row: h3.geo_to_h3(row['lat'], row['lng'], 8), axis=1)
hex_counts = df.groupby('hex_id').size().reset_index(name='count')
# 生成交互式地图
map_kepler = keplergl.KeplerGl(height=500)
map_kepler.add_data(data=hex_counts, name='hex_data')
map_kepler.save_to_html(file_name='hexbin_map.html')
结果示例：
![]()
2. 变形地图（Cartogram）
概念
通过扭曲地理区域的形状或大小，使其与数据值（如人口、GDP）成正比的地图。
特点
应用场景
工具实现
import geopandas as gpd
import matplotlib.pyplot as plt
# 加载世界地图数据（内置示例）
world = gpd.read_file(gpd.datasets.get_path('naturalearth_lowres'))
# 模拟数据：假设某指标与人口成比例（用于变形）
world['value'] = world['pop_est'] / 1e6 # 简化计算
# 非连续变形：按value缩放每个区域的面积
def scale_area(geometry, scale_factor):
"""将几何图形中心点作为锚点，按比例缩放"""
centroid = geometry.centroid
scaled_geom = geometry.scale(
xfact=scale_factor,
yfact=scale_factor,
origin=centroid
)
return scaled_geom
# 计算缩放因子（假设面积与value成正比）
world['scale_factor'] = (world['value'] / world['value'].mean()) ** 0.5
world['geometry'] = world.apply(
lambda row: scale_area(row.geometry, row.scale_factor),
axis=1
)
# 绘制变形地图
fig, ax = plt.subplots(figsize=(15, 10))
world.boundary.plot(ax=ax, linewidth=0.5, color='gray')
world.plot(column='value', ax=ax, legend=True, cmap='OrRd',
legend_kwds={'label': "Scaled Value (Population Based)"})
plt.title("Non-Contiguous Cartogram (Scaled by Population)")
plt.axis('off')
plt.show()
结果示例：
![]()
3. 关联地图（Flow Map）
概念
用线条（弧线、直线或曲线）连接地理实体，表示移动、关联或流量。
特点
应用场景
-
物流网络：全球航空货运路线与运量。
-
人口迁移：春节返乡人流路径分析。
-
能源运输：石油/天然气管道流向可视化。
工具实现（Python + Plotly）
import plotly.express as px
# 示例数据（起点-终点经纬度）
df = pd.DataFrame({
'start_lat': [40.71, 51.50],
'start_lon': [-74.01, -0.12],
'end_lat': [34.05, 48.85],
'end_lon': [-118.24, 2.35],
'flow': [500, 300] # 流量值
})
# 绘制弧线关联地图
fig = px.line_geo(df,
lat=['start_lat', 'end_lat'],
lon=['start_lon', 'end_lon'],
line_group=df.index,
line_width='flow', # 线宽编码流量
color_discrete_sequence=['#FF6B6B'],
projection='natural earth')
fig.show()
结果示例：
![]()

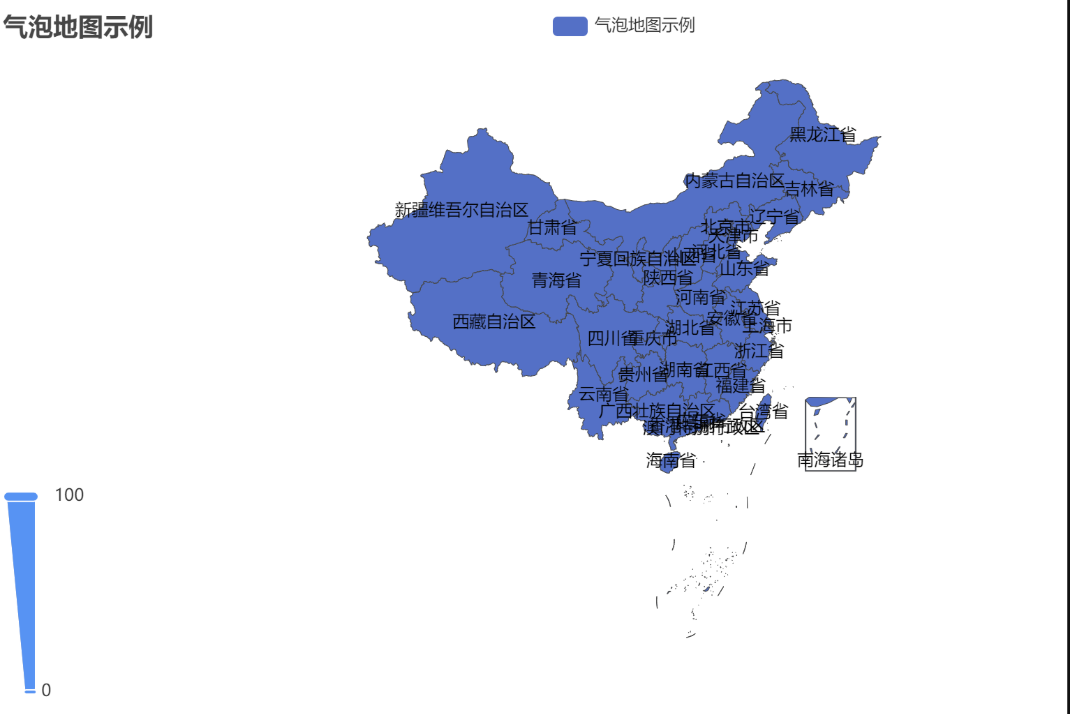

4. 气泡地图（Bubble Map）
概念
在地理坐标上叠加圆形标记，气泡大小和颜色编码数据值。
特点
应用场景
-
商业分析：连锁店营业额与城市人口对比。
-
环境监测：地震震级与震源深度分布。
-
教育资源：高校科研经费与学科排名可视化。
-
代码
-
from pyecharts.charts import Map
from pyecharts import options as opts
# 准备数据
data = [("北京", 95.1), ("上海", 23.2), ("广州", 43.3), ("深圳", 66.4), ("成都", 88.5)]
# 创建气泡地图
map = Map()
map.add("气泡地图示例", data, "china") # 'china' 为地图类型
map.set_global_opts(
title_opts=opts.TitleOpts(title="气泡地图示例"),
visualmap_opts=opts.VisualMapOpts(max_=100, type_="size") # 设置视觉映射，type_="size" 表示气泡大小映射数据大小
)
# 渲染生成 html 文件并在浏览器中打开
map.render('气泡地图.html')
![]()
5. 等值线地图（Choropleth Map）
特点
应用场景
-
气候科学：全球年平均温度分布。
-
公共卫生：各省份疫苗接种率对比。
-
经济政策：县域贫困率分级展示。
工具实现（Python + GeoPandas）
import geopandas as gpd
import matplotlib.pyplot as plt
# 加载中国省级地图数据
china = gpd.read_file("china_provinces.geojson")
# 模拟数据（各省GDP）
china['gdp'] = [1000, 800, 1200, ...]
# 绘制等值线地图
fig, ax = plt.subplots(figsize=(12, 8))
china.plot(column='gdp', cmap='Blues', legend=True, ax=ax,
edgecolor='black', linewidth=0.3)
plt.title("中国各省GDP分布")
plt.axis('off')
plt.savefig('choropleth_china.png', dpi=300)
6. 3D地形图（3D Terrain Map）
特点
应用场景
-
地质勘探：山脉与地震带关联分析。
-
城市规划：地形对建筑分布的影响。
-
军事仿真：战场地形可视化
-
![]()
工具对比与选型建议
| 工具/库 | 适用场景 | 优势 | 局限性 |
|---|
| Python + GeoPandas |
静态等值线/蜂窝图 |
数据处理灵活，集成Pandas |
交互性弱 |
| Plotly/Dash |
动态关联/气泡图 |
交互性强，支持Web部署 |
地理数据处理较复杂 |
| Leaflet |
轻量级Web地图 |
开源、插件丰富 |
3D支持有限 |
| QGIS |
专业地理分析 |
支持栅格/矢量/3D全流程 |
学习成本高 |
关键注意事项
-
坐标系一致性：确保所有数据使用同一坐标系（如WGS84）。
-
数据聚合粒度：蜂窝图网格大小、等值线分类区间需与业务目标匹配。
-
视觉误导防范：避免颜色误导（如红色表“高值”可能暗示危险）。
-
性能优化：大数据量时使用空间索引（如H3、Geohash）提升速度
| 工具 | 优点 | 缺点 | 适用场景 |
|---|
| QGIS |
开源免费，插件丰富，支持复杂空间分析 |
学习曲线较陡，处理大型数据性能有限 |
科研、城市规划、环境监测 |
| D3.js |
高度定制化，支持交互式地图与动态效果 |
需编程基础，依赖地理数据格式（如 GeoJSON） |
网页可视化、学术研究 |
| Tableau |
易用性强，拖拽式操作，快速生成可视化 |
灵活性较低，部分功能需付费 |
商业分析、快速报告生成 |
| Power BI |
与微软生态集成，支持第三方插件 |
依赖 Bing 地图，部分功能受限 |
企业级数据分析、仪表盘制作 |
| ArcGIS |
功能全面，专业级 GIS 工具 |
授权费用高，安装复杂 |
政府、大型企业地理信息管理 |
地理特征类可视化图像通过不同的设计逻辑和工具实现，为地理数据分析提供了多样化的解决方案。蜂窝热力地图和变形地图适合密度与分布分析，关联地图突出数据流动，气泡地图支持多维度对比。选择工具时需权衡易用性、功能需求和数据规模，例如 QGIS 适合开源需求，D3.js 适合定制化网页应用，而 Tableau 和 Power BI 更适合快速商业分析。通过合理应用这些工具，可高效挖掘地理数据背后的模式与趋势，为决策提供直观支持。
