时间趋势类

前言



在数据分析与可视化领域，时间序列数据是最常见的分析对象之一。从金融市场的价格波动、用户行为的趋势变化到生态环境的长期监测，时间维度的信息往往承载着关键的规律与洞察。为了高效呈现数据随时间的演变模式、对比不同变量的动态关系或揭示复杂的因果逻辑，各类时间趋势类可视化图表应运而生。



地平线图以紧凑的分层设计实现多序列对比，河流图通过流动的色彩展现分类数据的消长轨迹，瀑布图清晰拆解阶段性数据的累积效应，烛形图则在金融分析中精准捕捉价格波动的多维度信息……这些图表凭借独特的视觉语法，将抽象的时间数据转化为直观的视觉叙事，帮助决策者快速定位趋势、识别异常并挖掘潜在关联。



本文系统梳理了地平线图、河流图、瀑布图、烛形图等典型时间趋势类图表的核心特点、适用场景，并结合具体工具（如Python的Matplotlib/Plotly、Power BI等）演示实现过程，旨在为数据分析师、可视化设计者及相关领域从业者提供方法论参考与实操指南，助力在实际场景中选择恰当的图表类型，高效传递时间维度的关键信息。

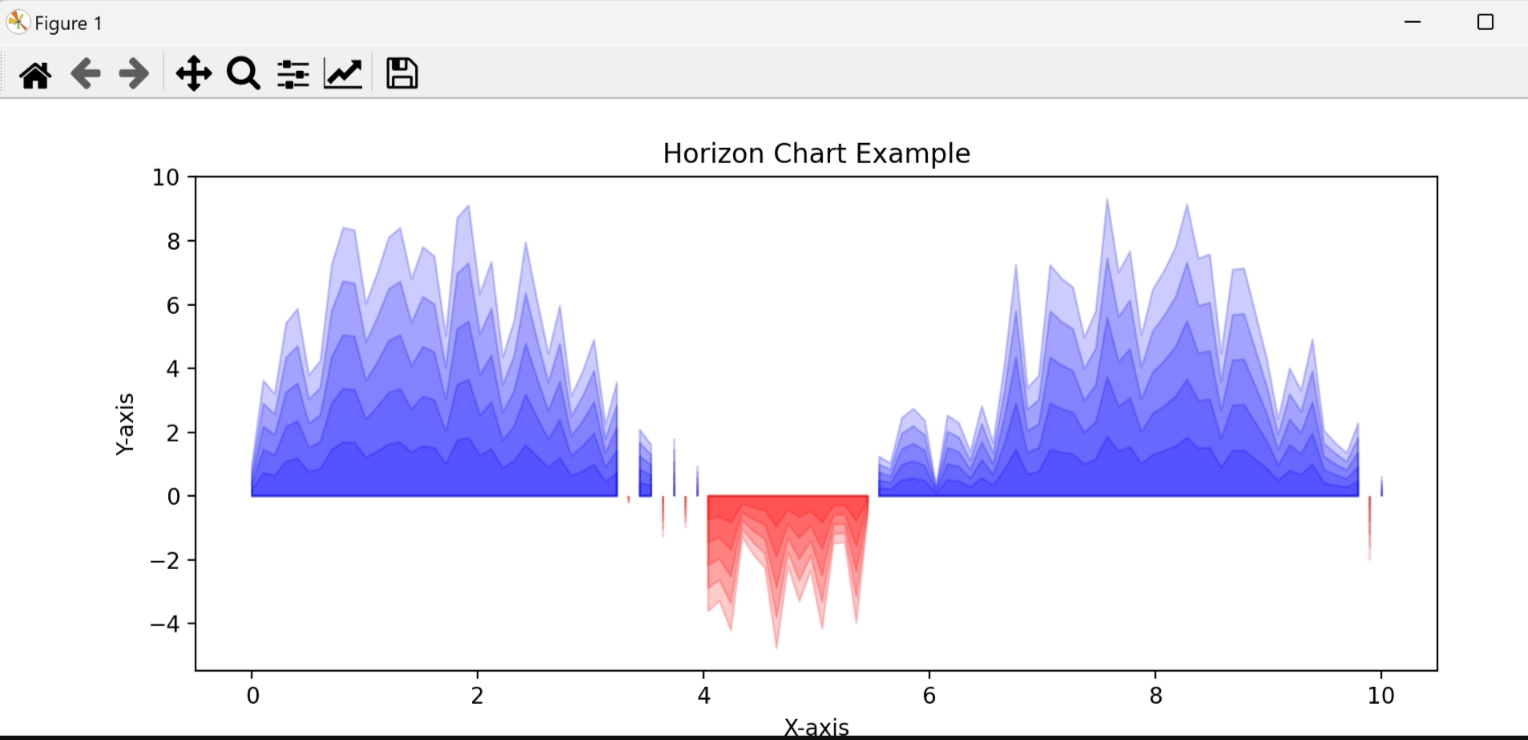

一 地平线图 (Horizon Chart)

特点：

- 通过分层堆叠和颜色渐变压缩垂直空间，适合高密度时间序列对比  　　

- 正负值通常用不同色系区分（如蓝/红）

- 数据分层后每层使用相同的垂直刻度，通过颜色深度反映数值强度



应用场景：

- 多传感器数据实时监控（如物联网设备）

- 股票市场多股对比分析

- 服务器集群资源使用率跟踪

import plotly.graph_objects as go
import numpy as np

# 生成示例数据
x = np.arange(0, 10, 0.1)
y = np.sin(x) * 5 + np.random.normal(0, 0.5, 100)

# 创建分层数据
layers = 3
max_val = np.max(np.abs(y))
band_height = max_val / layers

fig = go.Figure()
for i in range(layers):
    mask = (y >= i*band_height) & (y < (i+1)*band_height)
    fig.add_trace(go.Scatter(
        x=x,
        y=np.where(mask, y - i*band_height, np.nan),
        fill='tozeroy',
        line=dict(color=f'rgba(0,0,255,{0.3 + i*0.2})'),
        name=f'Layer {i+1}'
    ))

fig.update_layout(
    title='地平线图优化示例',
    height=200,
    showlegend=False
)
fig.show()







二、河流图 (Streamgraph)

特点：

- 对称堆叠布局，基线动态调整形成流动感

- 颜色渐变增强类别区分度

- 适合展示多类别占比的连续变化



应用场景：

- 新闻事件热度演变分析

- 用户行为模式随时间迁移

- 多产品市场份额变化

import plotly.express as px
import pandas as pd

# 示例数据
data = pd.DataFrame({
    '时间': pd.date_range(start='2023-01-01', periods=12),
    'A': [10, 12, 15, 18, 20, 17, 14, 12, 10, 8, 6, 4],
    'B': [5, 7, 9, 11, 13, 15, 14, 12, 10, 8, 6, 4],
    'C': [2, 3, 5, 7, 9, 10, 8, 6, 4, 3, 2, 1]
})

# 绘制河流图
fig = px.area(data, x='时间', y=['A', 'B', 'C'],
              color_discrete_sequence=['#4CAF50', '#2196F3', '#FF5722'],
              title='多类别时间趋势河流图')
fig.update_layout(yaxis_title='数值', xaxis_title='月份',
                  legend_title='类别', hovermode='x unified')
fig.show()







三 瀑布图 (Waterfall Chart)

特点



- 累积效应直观：通过水平条形展示数据增减变化，清晰呈现从初始值到最终值的演变过程。



- 正负值区分：通常用不同颜色表示增加（如绿色）和减少（如红色），强化视觉对比。



- 结构层次分明：适合展示多阶段数据的贡献度及相互关系。



应用场景



- 财务分析：利润构成、成本变化的阶段性影响。



- 项目管理：任务进度、资源投入对整体目标的贡献。



- 人口动态：出生率、死亡率、迁移率对人口总数的影响。



工具实现（Power BI）



1. 数据准备：整理包含阶段名称、数值、正负标记的表格（如利润表数据）。



2. 插入图表：选择“瀑布图”，将阶段名称拖至“轴”，数值拖至“值”，正负标记拖至“颜色”。



3. 调整样式：设置标题、轴标签，修改颜色方案（如绿色代表收入，红色代表支出）。



4. 交互设置：启用数据标签悬停提示，添加筛选器联动其他报表。

结果：清晰展示各阶段数据对最终结果的贡献，支持动态筛选与细节查看。关键改进点：

- 添加连接线显示变化路径

- 自动标注累计值变化

- 支持动态阈值标记

import plotly.graph_objects as go
import pandas as pd

# 示例数据（股票价格）
data = pd.read_csv('stock_data.csv')  # 包含日期、开盘价、最高价、最低价、收盘价
data['日期'] = pd.to_datetime(data['日期'])

# 绘制烛形图
fig = go.Figure(data=[go.Candlestick(x=data['日期'],
                                     open=data['开盘价'],
                                     high=data['最高价'],
                                     low=data['最低价'],
                                     close=data['收盘价'],
                                     increasing_line_color='#4CAF50',
                                     decreasing_line_color='#FF5722')])
fig.update_layout(title='股票价格烛形图', xaxis_title='日期', yaxis_title='价格',
                  xaxis_rangeslider_visible=False)
fig.show()







四、蜡烛图 (Candlestick.graph_objects as go

特点



- 多维度信息：包含开盘价、收盘价、最高价、最低价，全面反映市场波动。



- 趋势判断直观：通过实体颜色（收盘价>开盘价为空心，反之为实心）和影线长度识别价格走势。



- 形态预测价值：特定形态（如“锤子线”“上吊线”）可辅助判断市场反转点。



应用场景



- 金融交易：股票、期货、外汇等资产的价格分析。



- 技术分析：识别支撑位、阻力位及交易信号。



- 市场监控：实时跟踪短期价格波动与长期趋势。



工具实现（Python + Plotly）

import plotly.graph_objects as go
import pandas as pd

# 示例数据（股票价格）
data = pd.read_csv('stock_data.csv')  # 包含日期、开盘价、最高价、最低价、收盘价
data['日期'] = pd.to_datetime(data['日期'])

# 绘制烛形图
fig = go.Figure(data=[go.Candlestick(x=data['日期'],
                                     open=data['开盘价'],
                                     high=data['最高价'],
                                     low=data['最低价'],
                                     close=data['收盘价'],
                                     increasing_line_color='#4CAF50',
                                     decreasing_line_color='#FF5722')])
fig.update_layout(title='股票价格烛形图', xaxis_title='日期', yaxis_title='价格',
                  xaxis_rangeslider_visible=False)
fig.show()





结果：以蜡烛形态展示价格波动，支持交互缩放、悬停查看具体数值，可叠加移动平均线辅助分析。

五、地平线图

特点



- 空间效率高：通过分层折叠展示多组时间序列数据，适合在有限空间内呈现大量信息。



- 信息密度高：利用颜色和填充区域表示数据正负变化，可快速识别趋势波动。



- 对比性强：支持多数据集横向对比，适合分析不同变量的关联性。



应用场景



- 金融领域：股票价格波动、市场指数变化。



- 气象分析：不同地区气温、降水的长期趋势。



- 流量监控：网站访问量、用户活跃度的周期性变化。



工具实现（Python + Matplotlib）

import matplotlib.pyplot as plt
import numpy as np

# 模拟数据
dates = pd.date_range(start='2023-01-01', periods=365)
data = np.cumsum(np.random.randn(365, 3), axis=0)  # 3组时间序列

# 绘制地平线图
fig, axes = plt.subplots(nrows=3, sharex=True, figsize=(12, 6))
for i in range(3):
    axes[i].plot(dates, data[:, i], color='steelblue')
    axes[i].fill_between(dates, 0, data[:, i], where=data[:, i] >= 0, color='skyblue')
    axes[i].fill_between(dates, 0, data[:, i], where=data[:, i] < 0, color='salmon')
    axes[i].set_ylabel(f'指标{i+1}')
    axes[i].grid(axis='y', linestyle='--', alpha=0.3)
plt.xlabel('日期')
plt.suptitle('多指标时间趋势地平线图')
plt.tight_layout()
plt.show()

结果：通过分层子图和颜色填充，清晰展示多组数据的波动方向及幅度，适合对比分析。

以下是对时间趋势类可视化图表的分析总结，涵盖特点、应用场景、常用工具及实现示例：

地平线图 多序列时间数据分层平行展示，通过颜色/高度变化体现趋势，紧凑节省空间，适合对比不同序列的波动与差异。 多变量长期趋势对比（如不同地区GDP增长、各产品线销售额变化）、异常值检测（如某序列突然偏离趋势）。 Python（Matplotlib/Plotly）、R（ggplot2）、Power BI 1. 导入数据与库； 2. 归一化数据以统一尺度； 3. 分区域绘制各序列曲线，填充颜色区分正负值； 4. 隐藏冗余轴线，优化标签。 多层水平区域，每层对应一个变量，曲线波动显示趋势，颜色填充突出增长/下降区间，整体布局紧凑易对比。

 河流图 市场份额消长（如各品牌产品销量占比变化）、人口结构演变（如不同年龄层人口比例迁移）、资源分配动态。 Python（Plotly/Matplotlib）、R（ggplot2）、Flourish 1. 准备堆叠数据（时间-类别-数值）； 2. 使用 area_plot 或 stackplot 函数绘制堆叠面积图； 3. 调整透明度与颜色映射，添加流动曲线平滑效果。 层叠的彩色区域随时间流动，边缘曲线显示整体趋势，相邻类别间的交界变化直观反映份额转移（如某类别“河流”变宽表示份额增加）。

瀑布图 通过矩形条的层级叠加，展示数据从起点到终点的阶段性变化，清晰拆解各因素对结果的正负影响。 财务分析（如净利润构成：收入增长/成本削减的贡献）、项目进度分解（如初始目标到最终成果的各阶段增减）、人口变化因素分析。 Python（Matplotlib/Plotly）、Excel、Power BI 1. 定义初始值、中间变化值、最终值； 2. 计算各阶段累计值，区分正负贡献； 3. 用 bar 函数绘制垂直条，连接点用水平线表示累计趋势。 从左到右，初始值与最终值为两端标杆，中间各矩形条表示增减因素（正向上方，负向下方），水平线串联显示累计过程（如从初始100到最终150，中间拆解为+50、-30、+30等）。

烛形图（K线图） 每个时间单位（如日、周）用“蜡烛”表示开盘价、收盘价、最高价、最低价，实体（开盘-收盘）与影线（最高-最低）清晰展示价格波动范围。 金融市场分析（股票、外汇、期货价格走势）、资产波动率评估、技术分析（如开盘价与收盘价的相对位置判断多空力量）。 Python（Plotly/mplfinance）、R（quantmod）、TradingView 1. 导入金融时间序列数据（含开盘、收盘、最高、最低价）； 2. 使用 mplfinance 或 plotly.graph_objects.Candlestick 绘制； 3. 自定义蜡烛颜色（如上涨绿色、下跌红色）。 每个蜡烛由矩形实体（开盘-收盘）和上下影线（最高-最低）组成，实体颜色区分涨跌（如收盘价>开盘价为实心，反之为空心），整体呈现价格波动的时间序列。



补充说明

1. 工具选择建议：

- 快速可视化：Excel（适合瀑布图）、Power BI（拖放式操作，适合非技术用户）。

- 编程定制：Python（Matplotlib/Plotly灵活性高，适合复杂场景）、R（ggplot2语法适合学术/出版级图表）。

- 交互式展示：Plotly（网页交互式图表）、TradingView（专业金融烛形图）。

2. 设计注意事项：

- 地平线图：避免过度堆积序列（建议≤8个），需对数据归一化以统一量纲。

- 河流图：颜色区分度需高，避免因层数过多导致视觉混乱（建议≤6个类别）。

- 瀑布图：明确标注各阶段数值，区分正负贡献的颜色（如正向蓝色、负向红色）。

- 烛形图：结合成交量等辅助指标，避免单一使用导致分析偏差。



快速对比不同图表的适用场景与实现逻辑，结合具体数据特征选择最有效的可视化方案。

通用设计原则

1. 时间轴优化：

   - 超过1年数据建议使用季度刻度

   - 实时数据采用动态刷新机制



2. 颜色规范：

   - 正负值使用互补色（蓝/橙）

   - 连续变化使用同色系渐变



3. 交互增强：

   - 添加焦点上下文（Focus+Context）

   - 支持数据点钻取（Drill-down）
