实验4 汇编应用编程和c语言程序反汇编分析

1. 实验任务1

教材「实验9 根据材料编程」(P187-189)

编程：在屏幕中间分别显示绿色、绿底红色、白底蓝色的字符串'welcome to masm!'。

结果如下：

代码：

 1 assume cs:code, ds:data
 2 data segment
 3      db 'welcome to masm!' ;需要显示的字符
 4      db 02h,24h,71h ;颜色的16进制表示，00000010b,00100100b,01110001b
 5 data ends
 6
 7 code segment
 8 start:
 9     mov ax, data
10     mov ds, ax
11
12     mov ax,0b800h;设置显存地址
13     mov es,ax
14
15     mov di,1824;三句话中第一行字m所在列的偏移地址
16     mov bx,16 ;颜色的数据存放在字母的后面，在数据段的16个字节
17     mov cx,3;三行数据，循环3次
18
19 s:  push cx;存储外层循环
20     mov si,0
21     mov cx,16;内存循环
22
23 s1: mov al,ds:[si];低字节存储字符ASCII码
24     mov ah,ds:[bx];高字节存储字符属性
25     mov es:[di],ax
26     add di,2
27     inc si
28     loop s1
29
30     pop cx;取出外循环
31     inc bx
32     add di,128;从上一行的'!'转到下一行的'w'，因为每个字符包含字符的属性，所以一行字占32字节
33     loop s
34
35     mov ah, 4ch
36     int 21h
37 code ends
38 end start

实现思路：在显存区域，以字符为单位显示，高位存储属性，地位存储ASCII码，因此该题目所占内存为32字节，一行为160个，所以在中间位置的话是64-96；

整屏幕共25行，所在行数为11-13，所以其实位置为11*160+64=1824；设置两个循环，来实现三行打印和遍历16个字母,；cx寄存器不够用，因此使用栈存储。

2. 实验任务2

编写子程序printStr，实现以指定颜色在屏幕上输出字符串。调用它，完成字符串输出。

运行结果：

修改代码之后的运行结果：

基于运行结果，理解源代码，以及，组合使用转移指令call和ret实现子程序的原理与方法。具体地，在

line18-40中：

line19-22, line36-39，这组对称使用的push、pop，这样用的目的是什么？

答：该程序调用子程序，为了不改变源程序中各个寄存器的值，先压栈保存在弹出了以便主程序后面使用。

line30的功能是什么？

答：将16位寄存器的值写入显存，显示在屏幕上。

3. 实验任务3

使用任意文本编辑器，录入汇编源程序task3.asm。

 1 assume cs:code, ds:data
 2 data segment
 3         x dw 1999
 4         str db 16 dup(0)
 5 data ends
 6
 7 code segment
 8 start:
 9         mov ax, data
10         mov ds, ax
11         mov ax, x
12         mov di, offset str
13         call num2str
14         mov si, offset str
15         mov al, 2
16         call printStr
17         mov ah, 4ch
18         int 21h
19
20 num2str:
21         push ax
22         push bx
23         push cx
24         push dx
25
26         mov cx, 0
27         mov bl, 10
28 s1:
29         div bl
30         inc cx
31         mov dl, ah
32         push dx
33         mov ah, 0
34         cmp al, 0
35         jne s1
36 s2:
37         pop dx
38         or dl, 30h
39         mov [di], dl
40         inc di
41         loop s2
42
43         pop dx
44         pop cx
45         pop bx
46         pop ax
47
48         ret
49
50
51 printStr:    push bx
52         push cx
53         push si
54         push di
55         mov bx, 0b800H
56         mov es, bx
57         mov di, 0
58
59 s:          mov cl, [si]
60         mov ch, 0
61         jcxz over
62         mov ch, al
63         mov es:[di], cx
64         inc si
65        add di, 2
66         jmp s
67
68 over:       pop di
69         pop si
70        pop cx
71       pop bx
72         ret
73 code ends
74 end start

子任务1

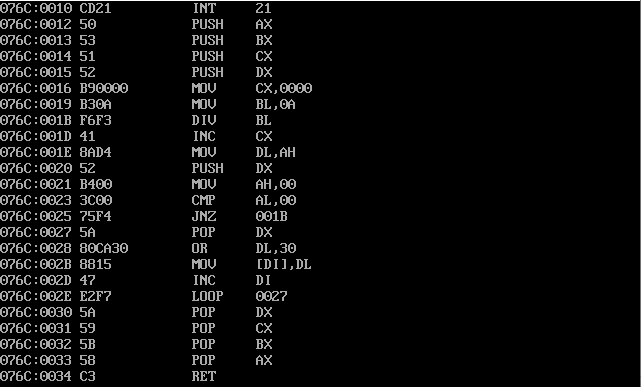

对task3.asm进行汇编、链接，得到可执行程序后，在debug中使用u命令反汇编，使用g命令执行

到line15(程序退出之前)，使用d命令查看数据段内容，观察是否把转换后的数字字符串'1984'存放

在数据段中str标号后面的单元。

-g命令运行到15行（退出去之前）结果截图：

子任务2

对task3.asm源代码进行修改、完善，把task2.asm中用于输出以0结尾的字符串的子程序加进来，

实现对转换后的字符串进行输出。

把task3.asm源代码中，line3中整数改成0~2559之间的任意数值，运行测试，观察结果。

4. 实验任务4

使用任意文本编辑器，录入汇编源程序task4.asm。

assume cs:code, ds:data
data segment
        str db 80 dup(?)
data ends

code segment
start:
        mov ax, data
        mov ds, ax
        mov si, 0

s1:
        mov ah, 1
        int 21h
        mov [si], al
        cmp al, '#'
        je next
        inc si
        jmp s1
next:
        mov cx, si
        mov si, 0
s2:     mov ah, 2
        mov dl, [si]
        int 21h
        inc si
        loop s2

        mov ah, 4ch
        int 21h
code ends
end start
