异步复位同步释放

异步复位

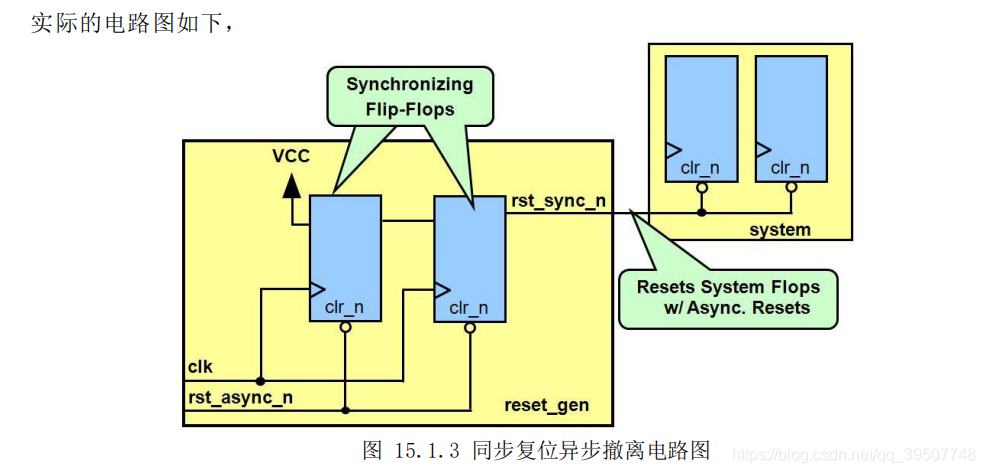

当rst_async_n有效时，第一个D触发器的输出是低电平，第二个D触发器的输出rst_sync_n也是低电平，方框2中的异步复位端口有效，输出被复位。
同步释放
假设rst_async_n撤除时发生在clk上升沿，如果不加此电路则可能发生亚稳态事件。加上此电路以后，假设第一级D触发器clk上升沿时rst_async_n正好撤除，则D触发器1可能输出高电平，也可能输出亚稳态，也可能输出低电平。但此时第二级触发器不会立刻变高，它要么复位为0，要么跟随前一级触发器的输出Q1，而前一级触发器的输出Q1为0，因此，无论如何第二级触发器的输出都为0，而触发器1的输出，若稳定后Q1为1，那么rst_sync_n在下一个周期被拉高，实现同步释放；如果稳定后的Q1为0，那么下个周期rst_sync_n仍为0，但此时由于rst_async_n已经为高，所以Q1在下一个周期必为1，那么rst_sync_n在下一个时钟上升沿到来时被拉高，也实现了同步释放，只是晚了一个周期而已。

module dff_sync(
	input clk,
	input rst_async_n,
	output rst_sync_n
);
reg rst_s1;
reg rst_s2;
always @ (posedge clk, negedge rst_async_n)
if (!rst_async_n) begin
    rst_s1 <= 1'b0;
    rst_s2 <= 1'b0;
end
else begin
    rst_s1 <= 1'b1;
    rst_s2 <= rst_s1;
end
assign rst_sync_n = rst_s2;
endmodule
