摘要：本教程介绍使用ModelSim实现DDS（直接数字频率合成）数字图像处理的方法。DDS经过调节频率控制字改变输出波形频率，利用ROM查表法达成相位到幅度映射。工程采用全自动化仿真环境，只需双击top_tb.bat即可完成仿真。教程在img_process_pkt包中新建img_dds任务，经过传递不同频率参数生成6个不同频率的正弦波图像，最终合成GIF动图直观展示频率与采样

（本系列只需要modelsim即可搞定数字图像的处理，每个工程都搭建了全自动化的仿真环境，只需要双击通过文件就能够完成整个的仿真，大大降低了初学者的门槛！！！！如需要该系列的工程文件请关注知识星球：成工fpga，，关注即送200GB学习资料，链接已置顶！）

DDS（Direct Digital Frequency Synthesis）即直接数字频率合成，是一种通过数字技术生成模拟信号的方法，属于计算机术语。其核心包括相位累加器、波形存储器和数/模转换器，通过调节频率控制字改变输出波形频率，并利用ROM查表法实现相位到幅度的映射，最终经滤波生成连续模拟信号。

由于本系列没有涉及任何的时序逻辑，所以只能模拟一下DDS，而且成工在《孩子都能学会的FPGA》中有非常详细的详细的讲解，大家允许去看一下。

DDS，直白的来说就是用固定点数的正弦波（比如256个点的数据）来生成不同频率的正弦波，说白了就是抽样，比如一定的时钟周期，用一个周期256个点可以生成1MHz的正弦波，那我们各一个点采样一个点，也就是128个可以生成一个正弦波，时间减少了一半，周期就增加了一倍，也就是2MHz，也就是说，频率越高，一个周期采样点越少。当然，用DDS行生成并不是基准频率整数倍的频率，比如1.5MHz之类的。

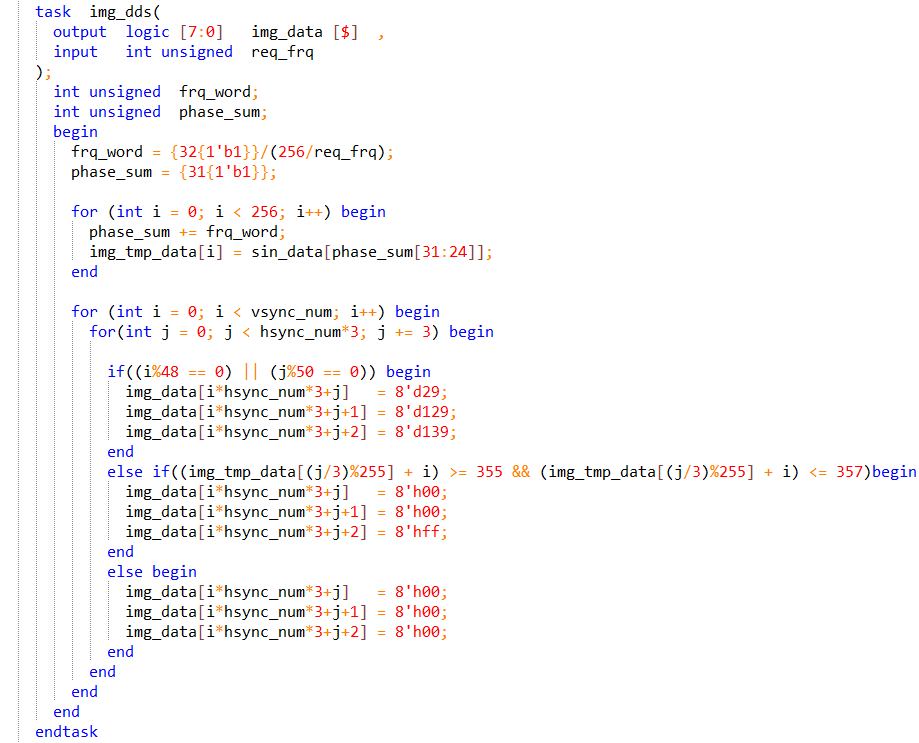

闲话少说，我们直接在img_process_pkt包的image_process类中新建一个img_dds的task，如下所示，通过传递不同的频率来生成不同频率的正弦波。

仿真文件tb_image_sim如下，设置新图片的参数，用for循环直接生成6个不同频率的正弦波的图片。

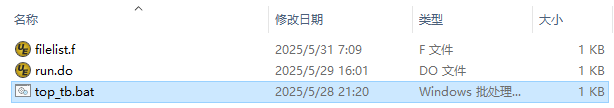

最后我们双击sim文件夹下的top_tb.bat资料，达成系统的自动化仿真。

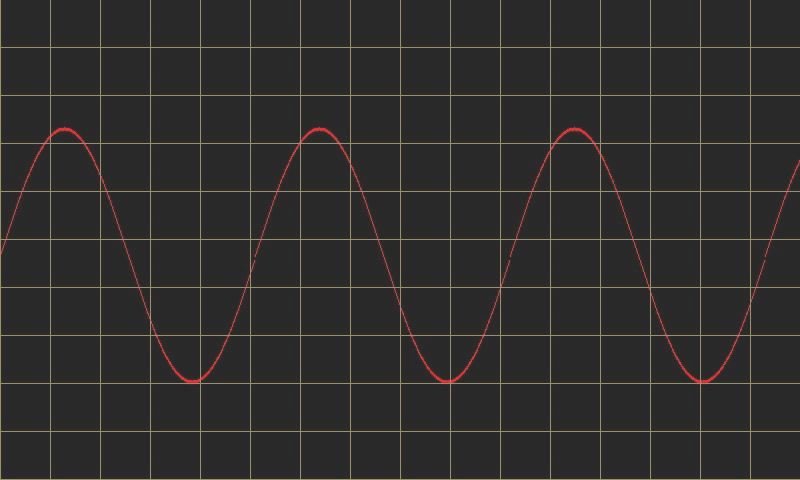

通过打开img文件夹，生成的图片如下所示，6张图片有点多，直接合成gif动图，能够很明显的看出来，随着频率的增加，周期内采样点越来越少。
