kubernetes简史及单master架构实战
作者：尹正杰
版权声明：原创作品，谢绝转载！否则将追究法律责任。
目录
一.Kubernetes概述
1.什么是Kubernetes
Kubernetes简称K8S，是底层基于容器进行编排，早期支持docker作为底层的容器运行时，从K8S 1.24版本之后，默认采用看containerd作为容器运行时。
官方文档:
https://kubernetes.io/zh-cn/
2.为什么要使用K8S
- 1.它将组成应用程序的容器组合成逻辑单元，以便于管理和服务发现。
Kubernetes 源自Google 15 年生产环境的运维经验，同时凝聚了社区的最佳创意和实践。
- 2.Google 每周运行数十亿个容器，Kubernetes 基于与之相同的原则来设计，能够在不扩张运维团队的情况下进行规模扩展。
- 3.无论是本地测试，还是跨国公司，Kubernetes 的灵活性都能让你在应对复杂系统时得心应手。
- 4.Kubernetes是开源系统，可以自由地部署在企业内部，私有云、混合云或公有云，让您轻松地做出合适的选择。
- 5.走云原生的小伙伴，月薪想要突破15k+，K8S是你必备的技能，25k+必精通技能。
3.Kubernetes（K8S）在运维在找工作的重要程度
简而言之，k8s是15k+必备技能，25k必精通技能。
4. Kubernetes和docker的简史精简版
- 2013年docker开源，IT界的福音，备受关注
- 2014.06 Google有15年的容器编排Borg(博格，商业产品)使用经验，并将K8S(基于borg系统使用go语言研发)底层基于docker作为容器运行时开源
- 2014.12 docker inc公司推出了K8S竞品，docker swarm
- Google kubernets vs docker inc swarm 【3年对抗赛】 2017年年底结束，k8s完胜。（k8s 72% vs swarm %13）
- 2014 coreOS 公司推出了rkt容器管理工具并站队K8S
- 2015 Google公司将K8S开源并贡献给了CNCF组织，成为该组织的第一个毕业项目。
- 2015 docker inc公司推出了OCI提议，主要针对容器运行时和镜像规范，并开源了runc。
- 2016 Google推出了CRI规范，目前市面上没有任何产品可以满足，于是就开源了docker-shim组件（会调用docker接口并满足cri规范）支持CRI接口;
- 2016，RedHat公司基于cri-o（既符合CRI也符合OCI规范）开发框架让rkt容器管理工具支持CRI接口;
- 2017，docker inc公司将containerd从docker engine剥离，并将containerd开源给了CNCF组织，
- containerd底层调用runc，因此该产品是支持OCI提议的;
- containerd组件本身不支持CRI，因此社区大佬们（包含国内外）集体开发cri-containerd组件，最后合并到containerd项目
- 2018 年国内开始流程K8S，各大云厂商已经开始大规模使用K8S集群，
- 阿里云的ACK的SAAS产品
- 腾讯云的TKE的SAAS产品
- 华为云的CCE的SAAS产品
- ucloud的UK8S的SAAS产品
- 亚马逊的Amazon EKS的SAAS产品
- 京东云，百度云等
- 2018年，coreOS公司被Redhat以2.5亿美元收购。
- 2018年10月29日，IBM宣布以340亿美元的价格收购Red Hat。
- 曾经一度，Docker方面的炒作非常猛。
- Docker从Greylock Partners、Insight Partners和红杉资本等大牌投资者处筹资超过2.7亿美元，
- 2018年估值达到最高峰：13.2亿美元。
- 2019年2，Docker一分为二，将企业业务出售给了云咨询公司Mirantis（对于OpenStack代码贡献量非常大，能排到前3）。
- 2020年，Google宣布K8S将在1.22+版本后弃用docker容器运行时，当时年底发布的最新版是1.20.X;
- 2020年3月11日公布的，当时Docker宣布被云计算软件巨头微软（Microsoft）以 6.7亿美元收购。
- 2021年底 K8S 1.23的RC版本发布;
- 2022年初，K8S 1.24横空出世，直接将docker-shim组件移除，而是使用containerd作为容器运行时;
- 2023年初，K8S 1.27.X发布;
- 2023年3月，K8S 1.23.17 发布了最后一个支持docker-shim的版本。
- docker和Mirantis公司作为合作伙伴，将维护该项目，运维小伙伴如果需要在K8S 1.24及以后的版本使用docker的话，需要单独cri-docker组件。
- 2024年初，K8S 1.30.x版本发布

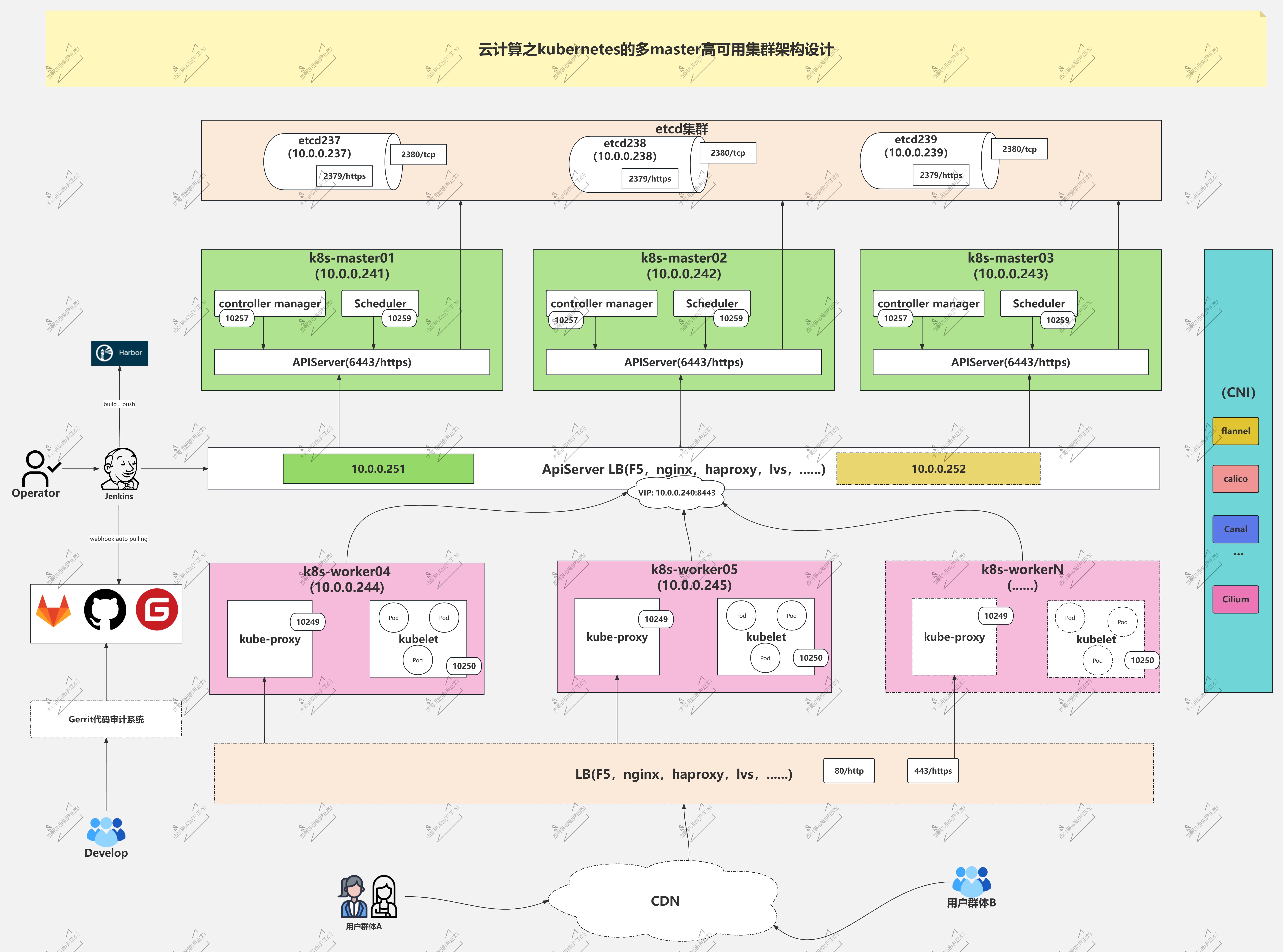

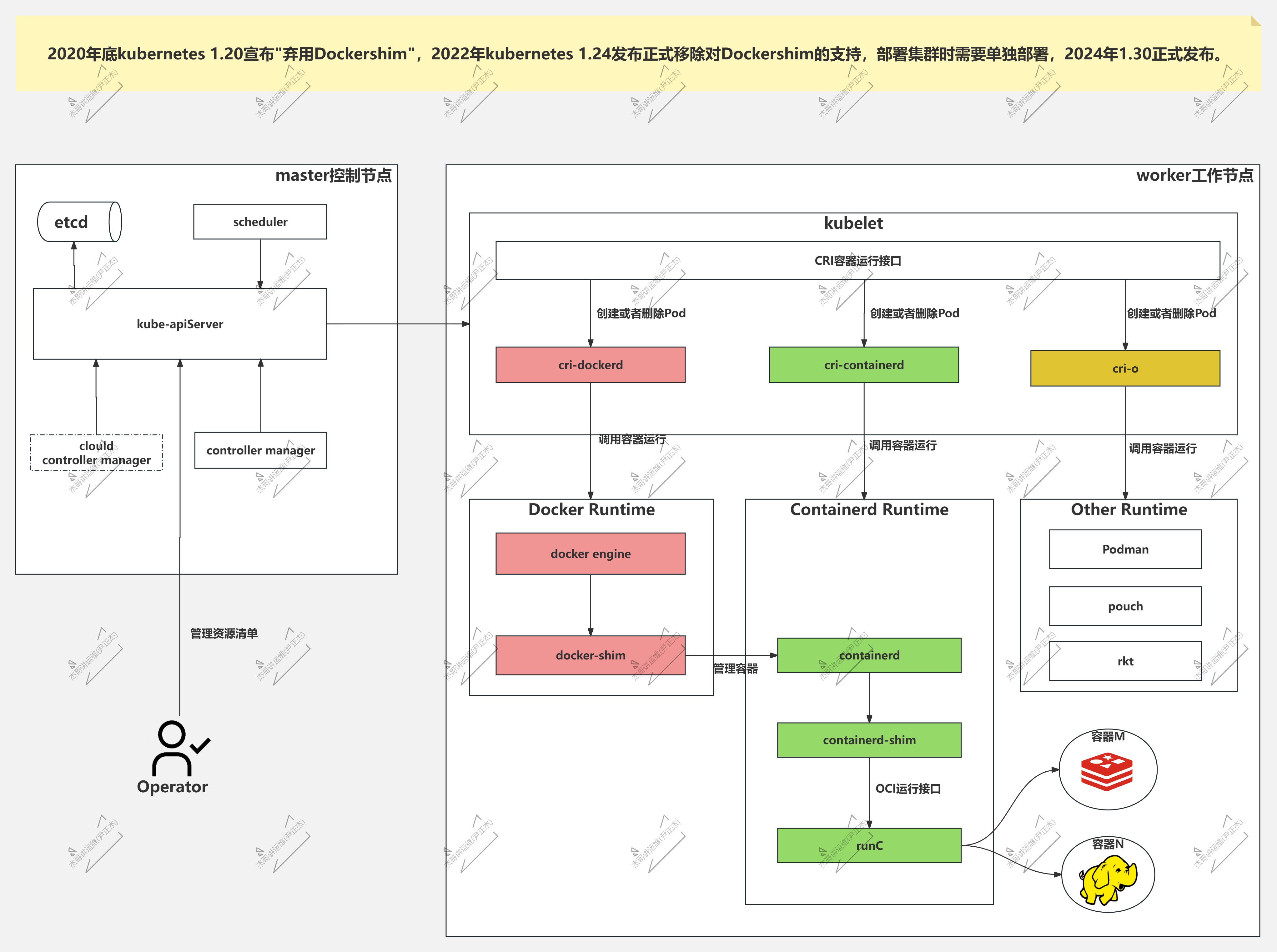

5.Kubernetes集群架构图解
Scheduler:
kube-scheduler根据调度算法为新创建的Pod选择一个Node节点，可以任意部署，可以部署在同一个节点上，也可以部署在不同的节点上。
Controller Manager:
Kube-controller-manager，处理集群中常规后台任务，一个资源对应一个控制器，而ControllerManager就是负责管理这些控制器的。
Cloud Controller Manager:
用在云平台上的Kube-controller-manager组件。如果我们直接在物理机上部署的话，可以不使用该组件。
API Server:
kube-apiserver，集群的统一入口，各组件协调者，以RESTFUL API提供接口服务，所有对象资源的增删改查和监听操作都交给APIServer处理后再提交给etcd存储。
Etcd:
分布式键值存储系统，用于保存集群状态元数据信息，比如Pod，Service等对象信息。这个数据库是可以单独拿出来部署，只需要API server可以连接到该分布式数据库集群即可。
kubelet:
可以理解为Master在工作节点上的Agent，管理本机运行容器的生命周期，比如创建容器，Pod挂载数据卷，下载secret，获取容器的节点状态等工作。kubelet将每一个Pod转换成一组容器。
kube-proxy:
在工作节点上实现Pod网络代理，维护网络规则和四层负载均衡工作。换句话说，就是用于负责Pod网络路由，用于对外提供访问的实现。可以找到你关心的项目所在的pod节点。
POD:
用户划分容器的最小单位，一个POD可以存在多个容器。
docker/rocket(rkt，已停止支持):
容器引擎，用于运行容器。
参考链接:
https://kubernetes.io/zh/docs/concepts/overview/components/

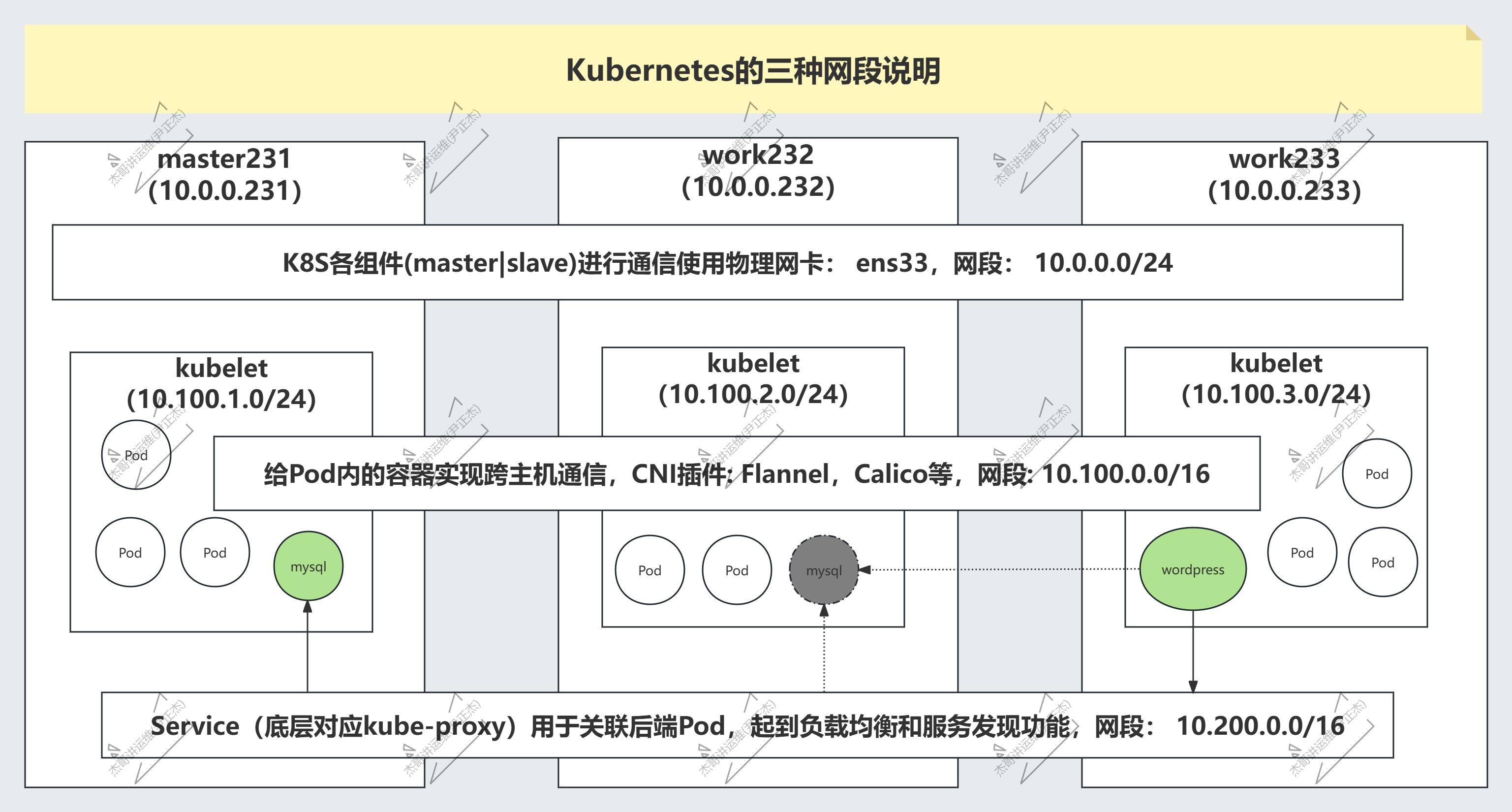

6.Kubernetes的三种网段说明
- K8S各组件通信的网络
使用时物理网卡，默认网段: 10.0.0.0/24。
- 跨节点容器实现通信的网段:
用户可以自定义，学习环境推荐: 10.100.0.0/16。
但是在自定义网段时，要考虑将来能够分片的IP地址数量，"10.100.0.0/16"最多有65536个IP地址。
如果将来容器运行的数量超过该规模时，应该考虑将网段地址调大，比如"10.0.0.0/8"。
- Service网段：
为容器提供负载均衡和服务发现功能。也是需要一个独立的网段，比如"10.200.0.0/16"最多有65536个IP地址。
同理，如果规模较大时，应该考虑网段分配的问题。
7.kubernetes的部署方式
- 官方默认都有两种部署方式: （在生产环境中都可以使用，且都支持高可用环境。咱们学习过程中，建议选择kubeadm。）
- 二进制部署K8S集群
手动部署K8S各个组件，配置文件，启动脚本及证书生成，kubeconfig文件。
配置繁琐，对新手不友好，尤其是证书管理。但是可以自定义配置信息，老手部署的话2小时起步，新手20小时+
- kubeadm部署K8S集群
是官方提供的一种快速部署K8S各组件的搭建，如果镜像准备就绪的情况下，基于容器的方式部署。
需要提前安装kubelet，docker或者containerd，kubeadm组件。
配置简单，适合新手。新手在镜像准备好的情况下，仅需要2分钟部署完毕。
- 第三方提供的部署方式：
国内公司:
- 青云科技： kubesphere
底层基于kubeadm快速部署K8S，提供了丰富的图形化管理界面。
- kuboard
底层基于kubeadm快速部署K8S，提供了丰富的图形化管理界面。
- kubeasz
底层基于二进制方式部署，结合ansible的playbook实现的快速部署管理K8S集群。
国外的产品:
- rancher:
和国内的kubesphere很相似，也是K8S发行商，提供了丰富的图形化管理界面。
还基于K8S研发出来了K3S，号称轻量级的K8S。
云厂商：
- 阿里云的ACK的SAAS产品
- 腾讯云的TKE的SAAS产品
- 华为云的CCE的SAAS产品
- ucloud的UK8S的SAAS产品
- 亚马逊的Amazon EKS的SAAS产品
- 京东云，百度云的SAAS产品等。
其他部署方式:
- minikube:
适合在windows部署K8S，适合开发环境搭建的使用。不建议生产环境部署。
- kind:
可以部署多套K8S环境，轻量级的命令行管理工具。
- yum:
不推荐，版本支持较低，默认是1.5.2。
CNCF技术蓝图：
https://landscape.cncf.io/

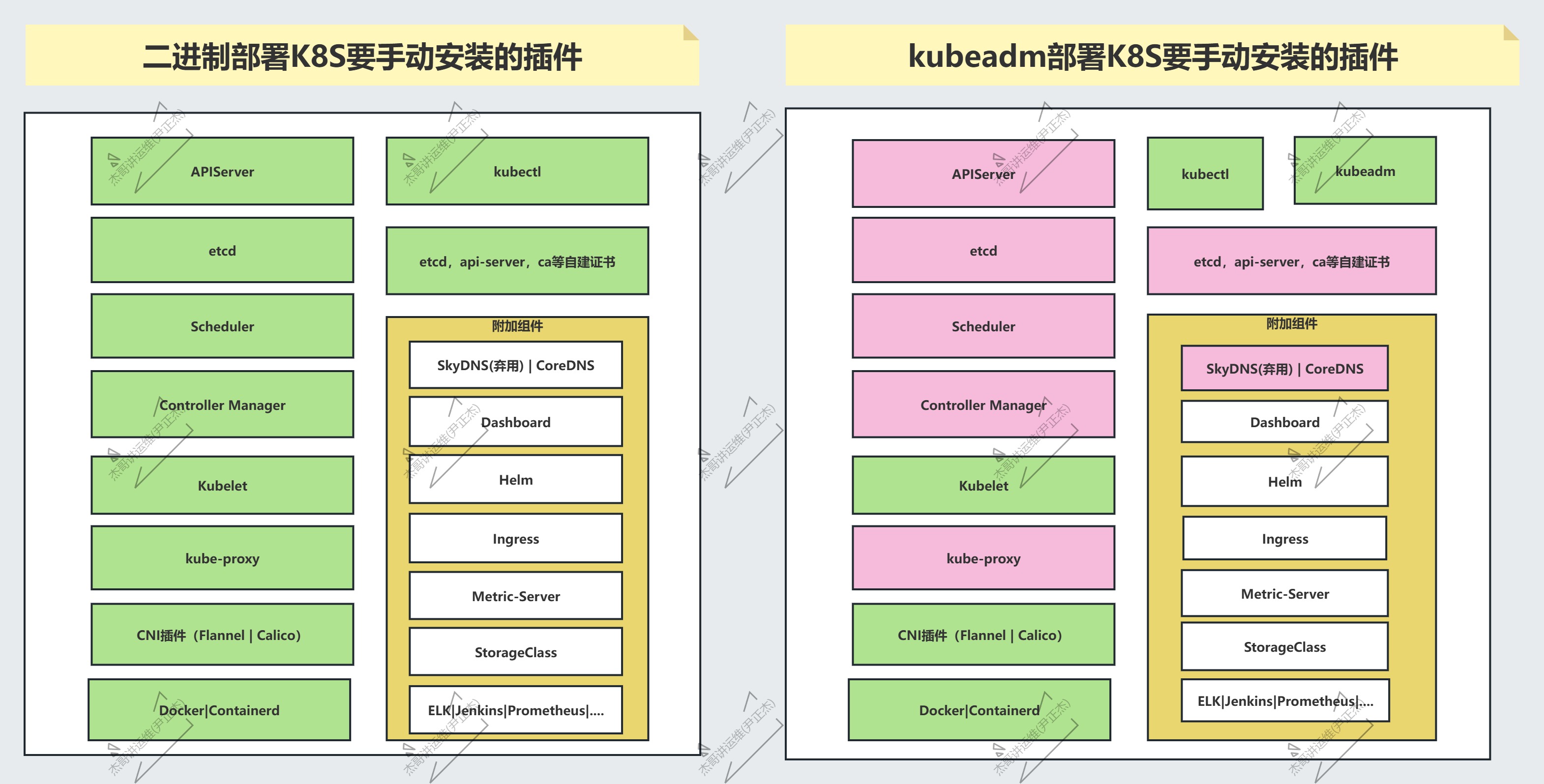

- 二进制部署和kubeadm部署的区别：
相同点:
都可以部署K8S高可用集群。
不同点:
- 1.部署难度: kubeadm简单.
- 2.部署时间: kubeadm短时间。
- 3.证书管理: 二进制需要手动生成，而kubeadm自建一个10年的CA证书，各组件证书有效期为1年。
- 4.软件安装: kubeadm需要单独安装kubeadm,kubectl和kubelet组件，由kubelet组件启动K8S其他相关Pod，而二进制需要安装除了kubeadm的其他K8S组件。
8.Kubernetes的版本选择
我们选择的版本是K8S 1.23.17版本，该版本的第一个rc版本是2021年初，最后一个版本是23年年初结束。
二.K8S的集群配置环境准备
1.K8S虚拟机硬件环境准备
推荐阅读:
https://kubernetes.io/zh/docs/setup/production-environment/tools/kubeadm/install-kubeadm/
环境准备:
硬件配置: 2core 4GB
磁盘: 50GB+
操作系统: Ubuntu 22.04.04 LTS
IP和主机名:
10.0.0.231 master231
10.0.0.232 worker232
10.0.0.233 worker233
所有节点能够上网，机器必须"干净"。
2.关闭swap分区
swapoff -a && sysctl -w vm.swappiness=0 # 临时关闭
sed -ri '/^[^#]*swap/s@^@#@' /etc/fstab # 基于配置文件关闭
3.确保各个节点MAC地址或product_uuid唯一
ifconfig eth0 | grep ether | awk '{print $2}'
cat /sys/class/dmi/id/product_uuid
温馨提示:
一般来讲，硬件设备会拥有唯一的地址，但是有些虚拟机的地址可能会重复。
Kubernetes使用这些值来唯一确定集群中的节点。 如果这些值在每个节点上不唯一，可能会导致安装失败。
4.检查网络节点是否互通
简而言之，就是检查你的k8s集群各节点是否互通，可以使用ping命令来测试。
ping baidu.com -c 10
5 允许iptable检查桥接流量
cat <<EOF | tee /etc/modules-load.d/k8s.conf
br_netfilter
EOF
cat <<EOF | tee /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip_forward = 1
EOF
sysctl --system
6 检查端口是否被占用
参考链接: https://kubernetes.io/zh-cn/docs/reference/networking/ports-and-protocols/
检查master节点和worker节点的各组件端口是否被占用。
7.所有节点修改cgroup的管理进程为systemd
安装docker环境。
svip:
wget http://192.168.11.253/Image/Docker/softwares/yinzhengjie-autoinstall-docker-docker-compose.tar.gz
tar xf yinzhengjie-autoinstall-docker-docker-compose.tar.gz
./install-docker.sh i
[root@master231 ~]# docker info | grep "Cgroup Driver:"
Cgroup Driver: systemd
[root@master231 ~]#
[root@worker232 ~]# docker info | grep "Cgroup Driver:"
Cgroup Driver: systemd
[root@worker232 ~]#
[root@worker233 ~]# docker info | grep "Cgroup Driver:"
Cgroup Driver: systemd
[root@worker233 ~]#
温馨提示:
在CentOS操作系统中，如果不修改cgroup的管理驱动为systemd，则默认值为cgroupfs，在初始化master节点时会失败哟！
下面的案例是CentOS操作的实力，Ubuntu可以跳过此步骤。
[root@master231 ~]# docker info | grep cgroup
Cgroup Driver: cgroupfs
[root@master231 ~]#
[root@master231 ~]# cat /etc/docker/daemon.json
{
"registry-mirrors": ["https://tuv7rqqq.mirror.aliyuncs.com","https://docker.mirrors.ustc.edu.cn/","https://hub-mirror.c.163.com/","https://reg-mirror.qiniu.com"],
"exec-opts": ["native.cgroupdriver=systemd"]
}
[root@master231 ~]#
[root@master231 ~]# systemctl restart docker
[root@master231 ~]#
[root@master231 ~]# docker info | grep "Cgroup Driver"
Cgroup Driver: systemd
[root@master231 ~]#
8.所有节点安装kubeadm，kubelet，kubectl
8.1 软件包说明
你需要在每台机器上安装以下的软件包：
kubeadm：
用来初始化K8S集群的工具。
kubelet：
在集群中的每个节点上用来启动Pod和容器等。
kubectl：
用来与K8S集群通信的命令行工具。
kubeadm不能帮你安装或者管理kubelet或kubectl，所以你需要确保它们与通过kubeadm安装的控制平面(master)的版本相匹配。 如果不这样做，则存在发生版本偏差的风险，可能会导致一些预料之外的错误和问题。
然而，控制平面与kubelet间的相差一个次要版本不一致是支持的，但kubelet的版本不可以超过"API SERVER"的版本。 例如，1.7.0版本的kubelet可以完全兼容1.8.0版本的"API SERVER"，反之则不可以。
8.2 K8S所有节点配置软件源
apt-get update && apt-get install -y apt-transport-https
curl https://mirrors.aliyun.com/kubernetes/apt/doc/apt-key.gpg | apt-key add -
cat <<EOF >/etc/apt/sources.list.d/kubernetes.list
deb https://mirrors.aliyun.com/kubernetes/apt/ kubernetes-xenial main
EOF
apt-get update
8.3 查看一下当前环境支持的k8s版本
[root@master231 ~]# apt-cache madison kubeadm
kubeadm | 1.28.2-00 | https://mirrors.aliyun.com/kubernetes/apt kubernetes-xenial/main amd64 Packages
kubeadm | 1.28.1-00 | https://mirrors.aliyun.com/kubernetes/apt kubernetes-xenial/main amd64 Packages
kubeadm | 1.28.0-00 | https://mirrors.aliyun.com/kubernetes/apt kubernetes-xenial/main amd64 Packages
...
kubeadm | 1.23.17-00 | https://mirrors.aliyun.com/kubernetes/apt kubernetes-xenial/main amd64 Packages
kubeadm | 1.23.16-00 | https://mirrors.aliyun.com/kubernetes/apt kubernetes-xenial/main amd64 Packages
kubeadm | 1.23.15-00 | https://mirrors.aliyun.com/kubernetes/apt kubernetes-xenial/main amd64 Packages
kubeadm | 1.23.14-00 | https://mirrors.aliyun.com/kubernetes/apt kubernetes-xenial/main amd64 Packages
...
8.4 安装 kubelet kubeadm kubectl
apt-get -y install kubelet=1.23.17-00 kubeadm=1.23.17-00 kubectl=1.23.17-00
8.5 检查各组件版本
[root@worker232 ~]# kubeadm version
kubeadm version: &version.Info{Major:"1", Minor:"23", GitVersion:"v1.23.17", GitCommit:"953be8927218ec8067e1af2641e540238ffd7576", GitTreeState:"clean", BuildDate:"2023-02-22T13:33:14Z", GoVersion:"go1.19.6", Compiler:"gc", Platform:"linux/amd64"}
[root@worker232 ~]#
[root@worker232 ~]# kubectl version
Client Version: version.Info{Major:"1", Minor:"23", GitVersion:"v1.23.17", GitCommit:"953be8927218ec8067e1af2641e540238ffd7576", GitTreeState:"clean", BuildDate:"2023-02-22T13:34:27Z", GoVersion:"go1.19.6", Compiler:"gc", Platform:"linux/amd64"}
The connection to the server localhost:8080 was refused - did you specify the right host or port?
[root@worker232 ~]#
[root@worker232 ~]# kubelet --version
Kubernetes v1.23.17
[root@worker232 ~]#
温馨提示:
其他两个节点都要检查下，避免你安装的版本和我不一致！
参考链接:
https://kubernetes.io/zh/docs/tasks/tools/install-kubectl-linux/
9.检查时区
[root@master231 ~]# date -R
Mon, 09 Sep 2024 14:58:34 +0800
[root@master231 ~]#
[root@master231 ~]# ll /etc/localtime
lrwxrwxrwx 1 root root 33 Aug 30 15:27 /etc/localtime -> /usr/share/zoneinfo/Asia/Shanghai
[root@master231 ~]#
[root@worker232 ~]# date -R
Mon, 09 Sep 2024 14:59:22 +0800
[root@worker232 ~]#
[root@worker232 ~]# ll /etc/localtime
lrwxrwxrwx 1 root root 33 Aug 30 15:27 /etc/localtime -> /usr/share/zoneinfo/Asia/Shanghai
[root@worker232 ~]#
[root@worker232 ~]#
[root@worker233 ~]# date -R
Mon, 09 Sep 2024 14:59:35 +0800
[root@worker233 ~]#
[root@worker233 ~]# ll /etc/localtime
lrwxrwxrwx 1 root root 33 Aug 30 15:27 /etc/localtime -> /usr/share/zoneinfo/Asia/Shanghai
[root@worker233 ~]#
10.关机，拍快照
避免后续步骤出错时，方便回滚，因为后面的步骤很多同学容易做错。
三.基于kubeadm组件初始化K8S的master组件
1.提前导入镜像
[root@master231 ~]# wget http://192.168.11.253/Image/Kubernetes/images/K8S%20Cluster/yinzhengjie-master-1.23.17.tar.gz
[root@master231 ~]# docker load -i yinzhengjie-master-1.23.17.tar.gz
2.修改时区
[root@master231 ~]# ln -svf /usr/share/zoneinfo/Asia/Shanghai /etc/localtime
'/etc/localtime' -> '/usr/share/zoneinfo/Asia/Shanghai'
[root@master231 ~]#
[root@worker233 ~]# ln -svf /usr/share/zoneinfo/Asia/Shanghai /etc/localtime
'/etc/localtime' -> '/usr/share/zoneinfo/Asia/Shanghai'
[root@worker233 ~]#
[root@worker232 ~]# ln -svf /usr/share/zoneinfo/Asia/Shanghai /etc/localtime
'/etc/localtime' -> '/usr/share/zoneinfo/Asia/Shanghai'
[root@worker232 ~]#
3.使用kubeadm初始化master节点
[root@master231 ~]# kubeadm init --kubernetes-version=v1.23.17 --image-repository registry.aliyuncs.com/google_containers --pod-network-cidr=10.100.0.0/16 --service-cidr=10.200.0.0/16 --service-dns-domain=yinzhengjie.com --apiserver-advertise-address=10.0.0.231 # 如果有多块物理网卡时 --apiserver-advertise-address很有效，单块网卡无需配置此选项。
...
Your Kubernetes control-plane has initialized successfully!
To start using your cluster, you need to run the following as a regular user:
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config
Alternatively, if you are the root user, you can run:
export KUBECONFIG=/etc/kubernetes/admin.conf
You should now deploy a pod network to the cluster.
Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
https://kubernetes.io/docs/concepts/cluster-administration/addons/
Then you can join any number of worker nodes by running the following on each as root:
kubeadm join 10.0.0.231:6443 --token iiviy9.z6w6a4b27amj4iui \
--discovery-token-ca-cert-hash sha256:93e8350a3d73276a0bc298ec8ba5343d2611cfe99abfd529c00f58a27ef7c92c
[root@master231 ~]#
温馨提示:
你的token跟我不一致，请保存好，默认保留24小时，因此24小时内你的集群必须启动起来！
相关参数说明:
--kubernetes-version:
指定K8S master组件的版本号。
--image-repository:
指定下载k8s master组件的镜像仓库地址。
--pod-network-cidr:
指定Pod的网段地址。
--service-cidr:
指定SVC的网段
--service-dns-domain:
指定service的域名。若不指定，默认为"cluster.local"。
使用kubeadm初始化集群时，可能会出现如下的输出信息:
[init]
使用初始化的K8S版本。
[preflight]
主要是做安装K8S集群的前置工作，比如下载镜像，这个时间取决于你的网速。
[certs]
生成证书文件，默认存储在"/etc/kubernetes/pki"目录哟。
[kubeconfig]
生成K8S集群的默认配置文件，默认存储在"/etc/kubernetes"目录哟。
[kubelet-start]
启动kubelet，
环境变量默认写入:"/var/lib/kubelet/kubeadm-flags.env"
配置文件默认写入:"/var/lib/kubelet/config.yaml"
[control-plane]
使用静态的目录，默认的资源清单存放在:"/etc/kubernetes/manifests"。
此过程会创建静态Pod，包括"kube-apiserver"，"kube-controller-manager"和"kube-scheduler"
[etcd]
创建etcd的静态Pod，默认的资源清单存放在:""/etc/kubernetes/manifests"
[wait-control-plane]
等待kubelet从资源清单目录"/etc/kubernetes/manifests"启动静态Pod。
[apiclient]
等待所有的master组件正常运行。
[upload-config]
创建名为"kubeadm-config"的ConfigMap在"kube-system"名称空间中。
[kubelet]
创建名为"kubelet-config-1.22"的ConfigMap在"kube-system"名称空间中，其中包含集群中kubelet的配置
[upload-certs]
跳过此节点，详情请参考”--upload-certs"
[mark-control-plane]
标记控制面板，包括打标签和污点，目的是为了标记master节点。
[bootstrap-token]
创建token口令，例如:"kbkgsa.fc97518diw8bdqid"。
如下图所示，这个口令将来在加入集群节点时很有用，而且对于RBAC控制也很有用处哟。
[kubelet-finalize]
更新kubelet的证书文件信息
[addons]
添加附加组件，例如:"CoreDNS"和"kube-proxy”
2 拷贝授权文件，用于管理K8S集群
[root@master231 ~]# mkdir -p $HOME/.kube
[root@master231 ~]# sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
[root@master231 ~]# sudo chown $(id -u):$(id -g) $HOME/.kube/config
3 查看集群节点
[root@master231 ~]# kubectl get cs
Warning: v1 ComponentStatus is deprecated in v1.19+
NAME STATUS MESSAGE ERROR
scheduler Healthy ok
controller-manager Healthy ok
etcd-0 Healthy {"health":"true","reason":""}
[root@master231 ~]#
[root@master231 ~]#
[root@master231 ~]# kubectl get nodes
NAME STATUS ROLES AGE VERSION
master231 NotReady control-plane,master 117s v1.23.17
[root@master231 ~]#
4. master初始化不成功解决问题的方法
可能存在的原因：
- 由于没有禁用swap分区导致无法完成初始化;
- 每个2core以上的CPU导致无法完成初始化;
- 没有手动导入镜像;
解决方案:
- 1.检查上面的是否有上面的情况
free -h
lscpu
- 2.重置当前节点环境
[root@master231 ~]# kubeadm reset -f
- 3.再次尝试初始化master节点
四.基于kubeadm部署worker组件
1.提前导入镜像
[root@worker232 ~]# wget http://192.168.11.253/Image/Kubernetes/images/K8S%20Cluster/yinzhengjie-slave-1.23.17.tar.gz
[root@worker233 ~]# wget http://192.168.11.253/Image/Kubernetes/images/K8S%20Cluster/yinzhengjie-slave-1.23.17.tar.gz
[root@worker232 ~]# docker load -i yinzhengjie-slave-1.23.17.tar.gz
[root@worker233 ~]# docker load -i yinzhengjie-slave-1.23.17.tar.gz
2.在worker节点执行加入的命令【注意！！！！！！不要复制我的，照着我的做不出来，复制你自己的token】
[root@worker232 ~]# kubeadm join 10.0.0.231:6443 --token iiviy9.z6w6a4b27amj4iui \
--discovery-token-ca-cert-hash sha256:93e8350a3d73276a0bc298ec8ba5343d2611cfe99abfd529c00f58a27ef7c92c
[root@worker233 ~]# kubeadm join 10.0.0.231:6443 --token iiviy9.z6w6a4b27amj4iui \
--discovery-token-ca-cert-hash sha256:93e8350a3d73276a0bc298ec8ba5343d2611cfe99abfd529c00f58a27ef7c92c
温馨提示:
上面的命令表示将worker节点加入到k8s的master初始化的集群。使用你上一步生成的token即可。
3.master节点检查集群的worker节点列表
[root@master231 ~]# kubectl get nodes
NAME STATUS ROLES AGE VERSION
master231 NotReady control-plane,master 32m v1.23.17
worker232 NotReady <none> 36s v1.23.17
worker233 NotReady <none> 25s v1.23.17
[root@master231 ~]#
温馨提示:
此时K8S组件就算部署成功了，但是将来容器的网络依旧没有准备就绪，因此各节点处于“NotReady”状态。
五 部署flannel的CNI插件
1.符合的CNI插件列表选择
https://kubernetes.io/zh-cn/docs/concepts/cluster-administration/addons/
falnnel的网站:
https://github.com/flannel-io/flannel#deploying-flannel-manually
1.所有节点手动导入镜像
由于docker官网无法直接访问，因此虚拟机需要FQ。
如果无法FQ的小伙伴可以手动导入镜像，K8S所有节点操作如下 ：
[root@master231 ~]# wget http://192.168.11.253/Image/Kubernetes/images/K8S%20Cluster/yinzhengjie-cni-v1.5.1-flannel-v0.25.6.tar.gz
[root@master231 ~]# docker load -i yinzhengjie-cni-v1.5.1-flannel-v0.25.6.tar.gz
[root@worker232 ~]# wget http://192.168.11.253/Image/Kubernetes/images/K8S%20Cluster/yinzhengjie-cni-v1.5.1-flannel-v0.25.6.tar.gz
[root@worker232 ~]# docker load -i yinzhengjie-cni-v1.5.1-flannel-v0.25.6.tar.gz
[root@worker233 ~]# wget http://192.168.11.253/Image/Kubernetes/images/K8S%20Cluster/yinzhengjie-cni-v1.5.1-flannel-v0.25.6.tar.gz
[root@worker233 ~]# docker load -i yinzhengjie-cni-v1.5.1-flannel-v0.25.6.tar.gz
2.下载Flannel组件
wget https://github.com/flannel-io/flannel/releases/latest/download/kube-flannel.yml
自行修改Pod的网段即可。
svip:
[root@master231 ~]# wget http://192.168.11.253/Image/Kubernetes/softwares/kube-flannel.yml
3.安装Flannel组件
[root@master231 ~]# kubectl apply -f kube-flannel.yml
namespace/kube-flannel created
serviceaccount/flannel created
clusterrole.rbac.authorization.k8s.io/flannel created
clusterrolebinding.rbac.authorization.k8s.io/flannel created
configmap/kube-flannel-cfg created
daemonset.apps/kube-flannel-ds created
[root@master231 ~]#
4.检查falnnel各组件是否安装成功
[root@master231 ~]# kubectl get pod -o wide -n kube-flannel
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
kube-flannel-ds-7mchd 1/1 Running 0 20s 10.0.0.232 worker232 <none> <none>
kube-flannel-ds-ccwl7 1/1 Running 0 20s 10.0.0.231 master231 <none> <none>
kube-flannel-ds-wzzq9 1/1 Running 0 20s 10.0.0.233 worker233 <none> <none>
[root@master231 ~]#
5.测试各节点组件
[root@master231 ~]# kubectl get nodes
NAME STATUS ROLES AGE VERSION
master231 Ready control-plane,master 58m v1.23.17
worker232 Ready <none> 26m v1.23.17
worker233 Ready <none> 25m v1.23.17
[root@master231 ~]#
6.检查flannel.1网卡是否存在
[root@master231 ~]# ifconfig
cni0: flags=4099<UP,BROADCAST,MULTICAST> mtu 1500
inet 10.100.0.1 netmask 255.255.255.0 broadcast 0.0.0.0
inet6 fe80::7498:efff:fe86:d4bc prefixlen 64 scopeid 0x20<link>
ether 3a:28:99:ca:1f:85 txqueuelen 1000 (Ethernet)
RX packets 0 bytes 0 (0.0 B)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 2 bytes 164 (164.0 B)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
...
flannel.1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1450
inet 10.100.0.0 netmask 255.255.255.255 broadcast 0.0.0.0
inet6 fe80::d88c:e5ff:fe0f:b4ba prefixlen 64 scopeid 0x20<link>
ether da:8c:e5:0f:b4:ba txqueuelen 0 (Ethernet)
RX packets 0 bytes 0 (0.0 B)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 0 bytes 0 (0.0 B)
TX errors 0 dropped 33 overruns 0 carrier 0 collisions 0
...
[root@master231 ~]#
[root@worker232 ~]# ifconfig
cni0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1450
inet 10.100.1.1 netmask 255.255.255.0 broadcast 10.100.1.255
inet6 fe80::3828:99ff:feca:1f85 prefixlen 64 scopeid 0x20<link>
ether 3a:28:99:ca:1f:85 txqueuelen 1000 (Ethernet)
RX packets 0 bytes 0 (0.0 B)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 30 bytes 4343 (4.3 KB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
...
flannel.1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1450
inet 10.100.1.0 netmask 255.255.255.255 broadcast 0.0.0.0
inet6 fe80::4846:2dff:fe52:2307 prefixlen 64 scopeid 0x20<link>
ether 4a:46:2d:52:23:07 txqueuelen 0 (Ethernet)
RX packets 0 bytes 0 (0.0 B)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 0 bytes 0 (0.0 B)
TX errors 0 dropped 32 overruns 0 carrier 0 collisions 0
...
[root@worker232 ~]#
[root@worker233 ~]# ifconfig
cni0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1450
inet 10.100.2.1 netmask 255.255.255.0 broadcast 10.100.2.255
inet6 fe80::3828:99ff:feca:1f85 prefixlen 64 scopeid 0x20<link>
ether 3a:28:99:ca:1f:85 txqueuelen 1000 (Ethernet)
RX packets 514 bytes 43908 (43.9 KB)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 534 bytes 68678 (68.6 KB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
...
flannel.1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1450
inet 10.100.2.0 netmask 255.255.255.255 broadcast 0.0.0.0
inet6 fe80::17:21ff:fe24:c641 prefixlen 64 scopeid 0x20<link>
ether 02:17:21:24:c6:41 txqueuelen 0 (Ethernet)
RX packets 0 bytes 0 (0.0 B)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 0 bytes 0 (0.0 B)
TX errors 0 dropped 32 overruns 0 carrier 0 collisions 0
...
[root@worker233 ~]#
7.fannel网卡cni0网卡缺失解决方案
1问题描述
部分节点不存在cni0网络设备，仅有flannel.1设备，此时我们需要手动创建cni0网桥设备哟。
2解决方案
如果有节点没有cni0网卡，建议大家手动创建相应的网桥设备，但是注意网段要一致
- 手动创建cni0网卡
---> 假设 master231的flannel.1是10.100.0.0网段。
ip link add cni0 type bridge
ip link set dev cni0 up
ip addr add 10.100.0.1/24 dev cni0
---> 假设 worker232的flannel.1是10.100.1.0网段。
ip link add cni0 type bridge
ip link set dev cni0 up
ip addr add 10.100.1.1/24 dev cni0
六. 验证Pod的CNI网络是否正常
1 编写Pod资源清单
[root@master231 ~]# cat > yinzhengjie-network-cni-test.yaml <<EOF
apiVersion: v1
kind: Pod
metadata:
name: xiuxian-v1
spec:
nodeName: worker232
containers:
- image: registry.cn-hangzhou.aliyuncs.com/yinzhengjie-k8s/apps:v1
name: xiuxian
---
apiVersion: v1
kind: Pod
metadata:
name: xiuxian-v2
spec:
nodeName: worker233
containers:
- image: registry.cn-hangzhou.aliyuncs.com/yinzhengjie-k8s/apps:v2
name: xiuxian
EOF
2.创建Pod资源
[root@master231 ~]# kubectl apply -f yinzhengjie-network-cni-test.yaml
pod/xiuxian-v1 created
pod/xiuxian-v2 created
[root@master231 ~]#
3.查看Pod资源你列表
[root@master231 ~]# kubectl get pods -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
xiuxian-v1 1/1 Running 0 11s 10.100.1.2 worker232 <none> <none>
xiuxian-v2 1/1 Running 0 11s 10.100.2.4 worker233 <none> <none>
[root@master231 ~]#
4.访问worker232节点的服务
[root@master231 ~]# curl 10.100.1.2
<!DOCTYPE html>
<html>
<head>
<meta charset="utf-8"/>
<title>yinzhengjie apps v1</title>
<style>
div img {
width: 900px;
height: 600px;
margin: 0;
}
</style>
</head>
<body>
<h1 style="color: green">凡人修仙传 v1 </h1>
<div>
<img src="1.jpg">
<div>
</body>
</html>
[root@master231 ~]#
[root@master231 ~]# curl 10.100.2.4
<!DOCTYPE html>
<html>
<head>
<meta charset="utf-8"/>
<title>yinzhengjie apps v2</title>
<style>
div img {
width: 900px;
height: 600px;
margin: 0;
}
</style>
</head>
<body>
<h1 style="color: red">凡人修仙传 v2 </h1>
<div>
<img src="2.jpg">
<div>
</body>
</html>
[root@master231 ~]#
[root@master231 ~]# kubectl delete -f yinzhengjie-network-cni.yaml
pod "xiuxian-v1" deleted
pod "xiuxian-v2" deleted
[root@master231 ~]#
[root@master231 ~]# kubectl get pods
No resources found in default namespace.
[root@master231 ~]#
七.kubectl工具实现自动补全功能
1.添加环境变量
[root@master231 ~]# kubectl completion bash > ~/.kube/completion.bash.inc
[root@master231 ~]#
[root@master231 ~]# echo source '$HOME/.kube/completion.bash.inc' >> ~/.bashrc
[root@master231 ~]#
[root@master231 ~]# source ~/.bashrc
[root@master231 ~]#
2.验证自动补全功能
[root@master231 ~]# kubectl # 连续按2次tab键测试能否出现命令
alpha auth cordon diff get patch run version
annotate autoscale cp drain help plugin scale wait
api-resources certificate create edit kustomize port-forward set
api-versions cluster-info debug exec label proxy taint
apply completion delete explain logs replace top
attach config describe expose options rollout uncordon
[root@master231 ~]#
八.K8S主机巡检流程
1.查看master组件是否正常
[root@master231 ~]# kubectl get cs
Warning: v1 ComponentStatus is deprecated in v1.19+
NAME STATUS MESSAGE ERROR
controller-manager Healthy ok
scheduler Healthy ok
etcd-0 Healthy {"health":"true","reason":""}
[root@master231 ~]#
2.查看工作节点是否就绪
[root@master231 ~]# kubectl get nodes
NAME STATUS ROLES AGE VERSION
master231 Ready control-plane,master 17h v1.23.17
worker232 Ready <none> 17h v1.23.17
worker233 Ready <none> 17h v1.23.17
[root@master231 ~]#
3.检查falnnel组件是否正常运行
[root@master231 ~]# kubectl get pods -n kube-flannel -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
kube-flannel-ds-9qhvd 1/1 Running 6 (15h ago) 16h 10.0.0.232 worker232 <none> <none>
kube-flannel-ds-blxw6 1/1 Running 2 (15h ago) 16h 10.0.0.233 worker233 <none> <none>
kube-flannel-ds-wwrq6 1/1 Running 2 (15h ago) 16h 10.0.0.231 master231 <none> <none>
[root@master231 ~]#
4.检查cni0和flannel网卡是否存在
若不存在则创建。
5.验证网络是否正常
[root@master231 ~]# curl 10.100.1.7
<!DOCTYPE html>
<html>
<head>
<meta charset="utf-8"/>
<title>yinzhengjie apps v1</title>
<style>
div img {
width: 900px;
height: 600px;
margin: 0;
}
</style>
</head>
<body>
<h1 style="color: green">凡人修仙传 v1 </h1>
<div>
<img src="1.jpg">
<div>
</body>
</html>
[root@master231 ~]#
[root@master231 ~]# curl 10.100.2.12
<!DOCTYPE html>
<html>
<head>
<meta charset="utf-8"/>
<title>yinzhengjie apps v2</title>
<style>
div img {
width: 900px;
height: 600px;
margin: 0;
}
</style>
</head>
<body>
<h1 style="color: red">凡人修仙传 v2 </h1>
<div>
<img src="2.jpg">
<div>
</body>
</html>
[root@master231 ~]#
6.检查集群的所有节点是否能够访问互联网
[root@master231 ~]# ping baidu.com
PING baidu.com (110.242.68.66) 56(84) bytes of data.
64 bytes from 110.242.68.66 (110.242.68.66): icmp_seq=1 ttl=128 time=11.5 ms
64 bytes from 110.242.68.66 (110.242.68.66): icmp_seq=2 ttl=128 time=12.6 ms
64 bytes from 110.242.68.66 (110.242.68.66): icmp_seq=3 ttl=128 time=11.2 ms
64 bytes from 110.242.68.66 (110.242.68.66): icmp_seq=4 ttl=128 time=11.1 ms
64 bytes from 110.242.68.66 (110.242.68.66): icmp_seq=5 ttl=128 time=11.4 ms
...
九今日作业
1.基础作业
- 完成课堂的所有练习并整理思维导图;
- 编写开机巡检脚本，要求如下:
- 1.检查各节点主机cni0网卡是否存在，若不存在，则自动创建与当前节点"flannel.1"匹配的网段。
ip a | ifconfig
- 2.检查flannel网络插件是否正常工作;
kubectl get pods -n kube-flannel -o wide
- 3.检查worker组件是否处于就绪状态;
kubectl get nodes
2.扩展作业
- 调研kind方式部署K8S集群。
当你的才华还撑不起你的野心的时候，你就应该静下心来学习。当你的能力还驾驭不了你的目标的时候，你就应该沉下心来历练。问问自己，想要怎样的人生。
欢迎交流学习技术交流，个人微信: "JasonYin2020"（添加时请备注来源及意图备注）
作者: 尹正杰, 博客: https://www.cnblogs.com/yinzhengjie/p/18353027
