运放学习教程

​

B站 海贼王路飞 路飞的电子设计宝藏 4月21日

​

不知道您同不同意这句话：学好运放，模拟电路就通了大部分。滤波器，信号发生器，电压基准，稳压电源，AD,DA,锁相环，好多都离不开运放。

运放的参数众多，偏置电流，失调电压，输入输出范围，输入输出阻抗，增益带宽积，压摆率等等。

运放的噪声计算也比较复杂。白噪声，闪烁噪声声声入耳。

运放的稳定性也是个大难题，不知道什么时候它就振荡了，然后各种补偿方法又得分析一通。



得益于微弱信号采集方向（uV电压，pA电流）的学习，本人也是在长期的摸爬滚打和跟大佬的学习中，对运放初窥门径。本文下面将介绍一些运算放大器学习的极好的资料。

1.书

①《基于运算放大器和模拟集成电路的电路设计》

​

广告

基于运算放大器和模拟集成电路的电路设计（第4版）/国外名校最新教材精选

作者：[美]赛尔吉欧·佛朗哥

②《你好放大器》

很多人推荐这本书，这里我想说，这本书虽然很好，对学生帮助还是挺大的，但是确实没法和经典教材相媲美，这本书适合迅速掌握个大概，想深入研究运放还请看①。

2.视频

《TI高精度实验室》

​

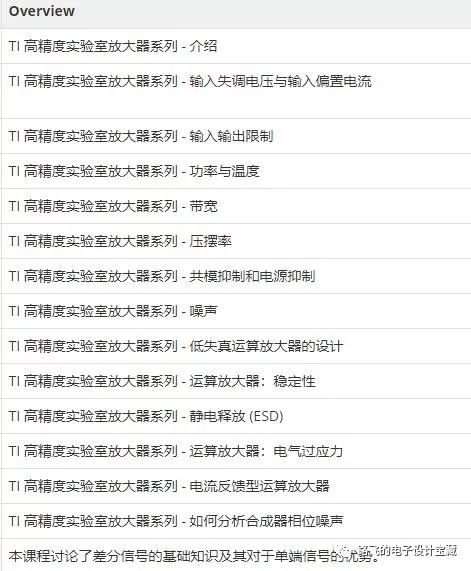

TI高精度实验室可以说是最全面的模拟工程师的在线课堂。原厂的学习视频比良莠不齐的民间培训还是要高出很多。其中的放大器篇介绍了输入失调电压与输入偏置电流、输入输出限制、功率与温度、带宽、压摆率、共模抑制和电源抑制、噪声、低失真运算放大器的设计、运算放大器稳定性、ESD等问题。总结为四个字就是通俗易懂。

除了视频，TI高精度实验室还非常良心的配套了书籍，仿真，和套件。









​

这个配套的书籍，也叫食谱书。书中手把手教你设计各种常见的运放电路。把步骤和注意事项写得非常的清楚。

仿真工具采用TI-TINA，对TI自己的芯片支持得很好。操作简单，与multisim类似。

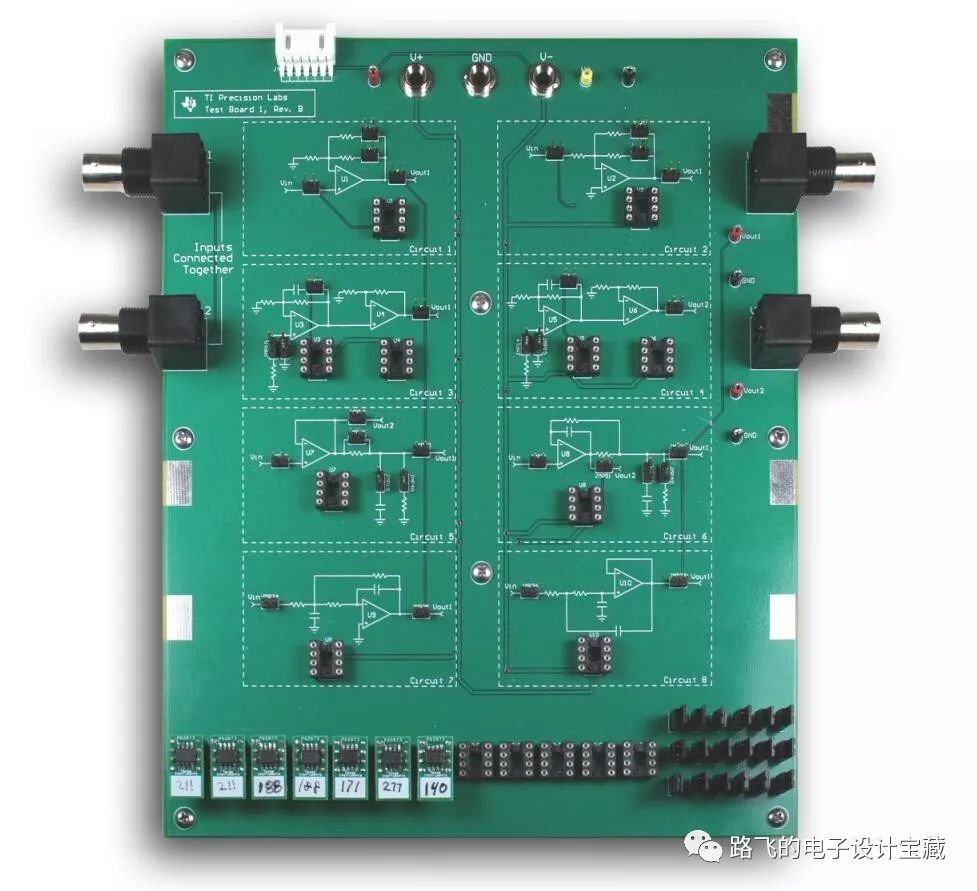

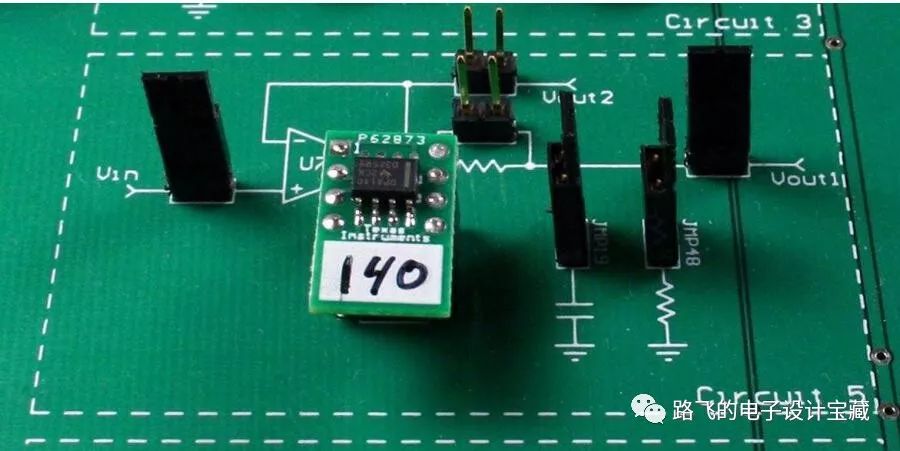

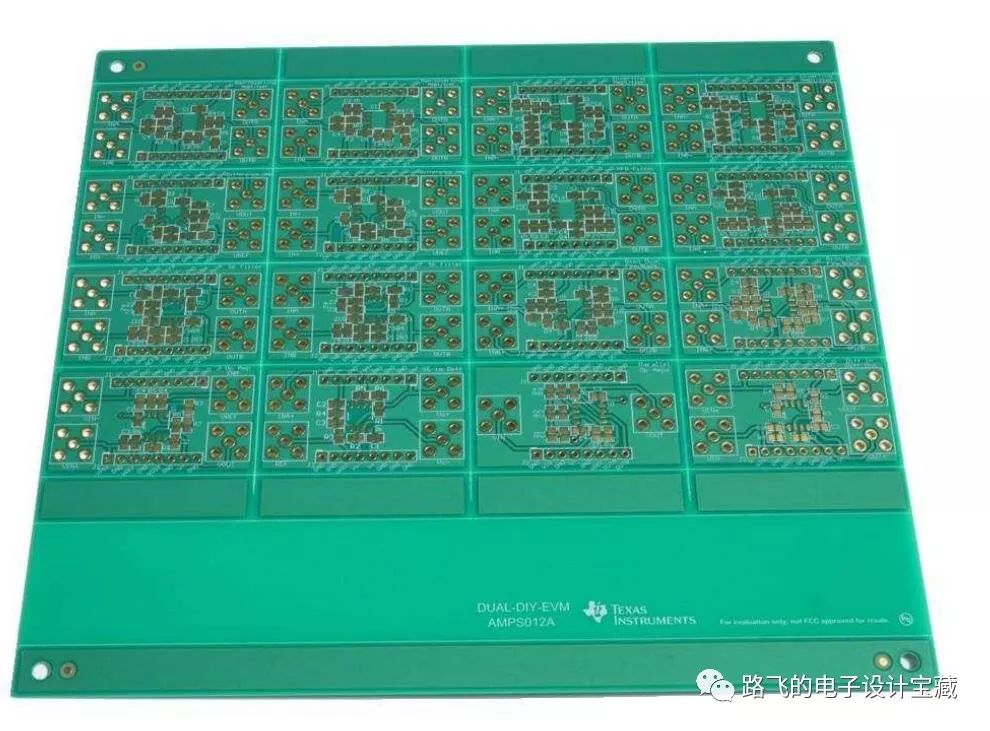

对应的运放的学习板，让学习者可以自己动手测试。运放学习板分两种一种是不带芯片的裸板，大概人民币不到两百元，一种是芯片齐全的学习套件，在一千五左右，这些套件也都有设计和调试步骤，很详细。拿来学习测试是再好不过了。

​

​

当然还有一些其他的书可能也不错，但是我没怎么深入研究，就不再细说，我稍微提一下他们，如果有感兴趣的可以去了解。如：ADI的运放技术指南，运放权威指南，日本实用电子技术系列也有一本讲OP的，新概念模拟电路等。

学习运放，上面的书籍和视频还有开发板，我想大家一定会有所收获。

​
