相信朋友们都接触过焊台，一款好用的焊台，能够成为工程师的好助手。



今天跟大家分享下一个开源焊台的项目。这是一个很适合练手的小项目，你将接触单片机，硬件设计，了解热电偶，甚至还要搞PID才能把他完成，要是整个外壳，就更完美了。（欢迎收藏，哪天有空DIY一个专属焊台，美滋滋。）

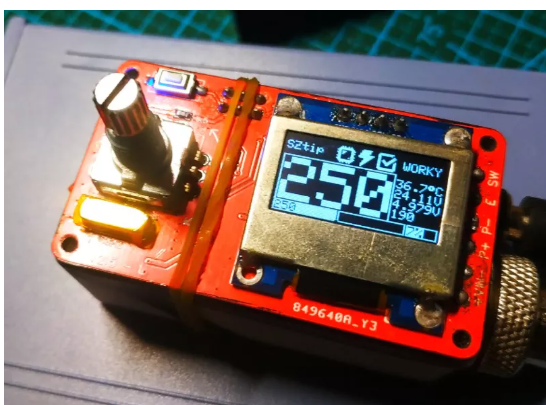

T12 焊台控制器功能介绍

• 烙铁头温度实时监测

• PID温度控制

• 可以通过编码器进行控制温度

• 短按编码器进入短时升温模式

• 长按编码器进入主菜单

• 手柄震动检测（需要手柄含有震动传感器）

• 手柄连接检测（通过判断烙铁头温度是否能够被读取来实现）

• 定时器设定 - 随眠，关机时间

• 可以测量主控芯片电压以及温度

• 在OLED上实现信息显示

• 支持无源蜂鸣器

• 允许设置不同烙铁头的温度校准值

• 设置被保存在EEPROM，掉电不丢失

• 允许热插拔烙铁头，并弹出烙铁头配置选择菜单

• 芯片过热以及低电压报警

• 更好的实时温度条以及实时功率条

• 拥有过渡动画

• 内置屏幕保护程序

• 屏幕翻转设置

• 内置英文、中文语言包

• 开机密码设置

• 允许设置旋钮方向

• 内嵌看门狗，宕机自动重启

• EEPROM可用性检查机制

• 允许保存最大30个烙铁头的配置

• 9段温度曲线拟合

点击 阅读原文 进入源项目链接。

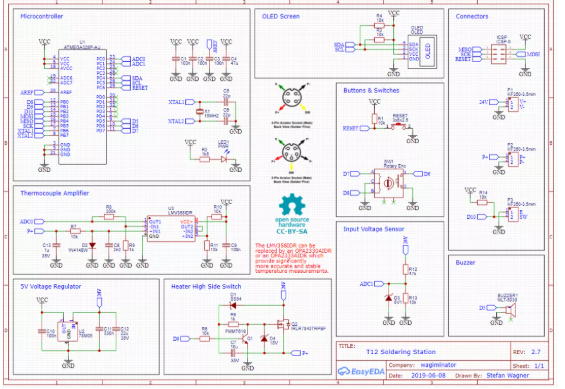

https://github.com/wagiminator/ATmega-Soldering-Station



如果想了解基础知识，可以看看这篇文章：https://www.cnblogs.com/cai-zi/p/13812306.html
