双北斗卫星对时装置在电力系统中的应用方案旨在通过高精度、高可靠性的时间同步技术，保障电力系统安全稳定运行。以下是详细的应用方案设计：
一、方案背景与需求
-
电力系统对时间同步的要求
-
高精度：设备时间同步需达到微秒级（如±1μs以内），满足继电保护、故障录波、PMU（同步相量测量）等需求。
-
高可靠性：需冗余设计，避免单点故障导致时间同步失效。
-
抗干扰能力：应对复杂电磁环境及极端天气条件。
-
自主可控：采用国产北斗系统，避免依赖GPS的安全风险。
-
-
双北斗卫星对时装置的优势
-
双模冗余：同时接收两路北斗卫星信号，互为备份。
-
守时能力：内置高稳原子钟（如铷钟/铯钟），卫星失锁后仍可维持高精度时间输出。
-
多协议输出：支持IRIG-B、PTP（IEEE 1588v2）、NTP/SNTP等电力行业标准协议。
-
二、系统架构设计
1. 双北斗对时装置硬件设计
-
双接收机模块：独立接收两颗北斗卫星信号，通过加权算法选择最优时间源。
-
守时模块：配置高稳定性原子钟，卫星失锁后保持时间精度（如24小时误差<1μs）。
-
输出接口：
-
光纤IRIG-B（适用于变电站内设备）。
-
PTP主时钟（支持IEEE 1588v2，用于智能变电站网络）。
-
NTP服务器（用于调度中心及广域时间同步）。
-
-
状态监测：实时监测卫星信号强度、时钟状态、输出异常等。

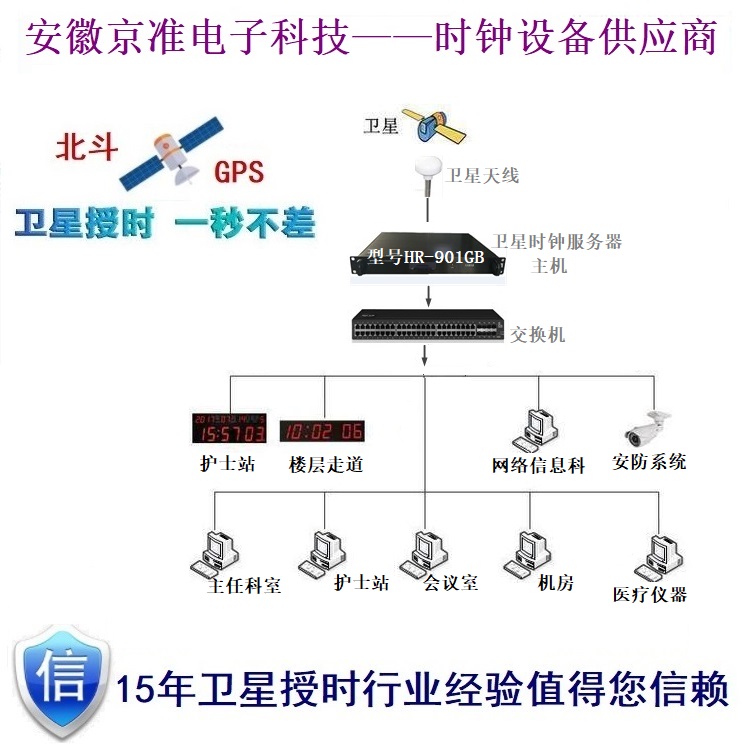

2. 网络架构设计
-
主备模式：主用北斗信号失效时，自动切换至备用信号。
-
并行模式：双信号同时输出，通过算法融合提高精度。
-
多级授时：
-
一级节点：调度中心部署主时钟，接收双北斗信号。
-
二级节点：变电站/发电厂部署从时钟，通过光纤或PTP同步。
-
三级节点：配电终端通过NTP同步。
-
三、典型应用场景
1. 智能变电站
-
需求：保护装置、合并单元、故障录波器需严格时间同步。
-
方案：
-
部署双北斗主时钟，输出IRIG-B和PTP信号。
-
通过光纤网络分发时间信号，精度达±0.1μs。
-
双电源供电，避免电源故障导致授时中断。
-
2. 电网调度中心
-
需求：多区域调度系统需统一时标。
-
方案：
-
主调度中心部署双北斗时间服务器，备用中心配置独立双北斗装置。
-
通过NTP/PTP向子站授时，广域时间同步精度<1ms。
-
3. 新能源场站（风电场/光伏电站）
-
需求：逆变器、电能质量监测装置需同步采样。
-
方案：
-
场站内配置双北斗时钟，输出PTP信号至交换机。
-
采用光纤环网拓扑，减少传输延迟。
-
4. 输电线路故障定位
-
需求：行波测距装置需纳秒级时间同步。
-
方案：
-
输电塔安装双北斗授时终端，输出1PPS（秒脉冲）信号。
-
结合光纤通信，实现故障点定位误差<100米。
-
四、关键技术与创新点
-
双模冗余切换技术
-
动态评估卫星信号质量（信噪比、丢星率），实现无缝切换。
-
支持手动/自动切换模式，适应不同场景需求。
-
-
抗干扰增强设计
-
采用北斗三号卫星信号（B1C/B2a频段），抗多径干扰能力更强。
-
内置电磁屏蔽模块，满足变电站强电磁环境要求。
-
-
智能守时算法
-
基于卡尔曼滤波的时钟驯服算法，优化原子钟与卫星时间的同步。
-
温度补偿技术，降低环境对守时精度的影响。
-
五、实施步骤
-
需求分析：明确各节点时间精度、接口类型、冗余等级。
-
设备部署：
-
主站部署双北斗主时钟，子站配置从时钟或时间扩展单元。
-
天线安装于开阔地带，避免遮挡。
-
-
网络配置：
-
划分PTP域，配置透明时钟（Transparent Clock）减少网络延迟。
-
设置NTP层级，限制同步跳数以保障精度。
-
-
系统联调：
-
测试卫星失锁后守时能力（如持续24小时）。
-
验证IRIG-B/PTP/NTP多协议输出的兼容性。
-
-
运维监控：
-
部署时间同步监测系统，实时告警异常状态。
-
定期校准原子钟，更新卫星星历数据。
-
六、优势总结
-
高可靠：双北斗+原子钟冗余，可用性>99.999%。
-
高安全：完全国产化，规避GPS断供风险。
-
易扩展：支持多协议输出，适配电力系统新旧设备。
-
低成本：减少因时间同步故障导致的停电损失。
七、典型案例
-
某省级电网调度中心：部署双北斗主时钟后，跨区域时间同步精度从10ms提升至0.5ms，故障分析效率提高40%。
-
±800kV特高压换流站：采用双北斗+PTP方案，换流阀控制指令同步误差<1μs，保障直流输电稳定性。
通过上述方案，双北斗卫星对时装置可全面提升电力系统时间同步的可靠性、精度和安全性，支撑智能电网和新型电力系统建设。
