计算图

在深度学习中，计算图（Computational Graph） 是一种用于表示数学表达式或计算过程的有向无环图（DAG），它将复杂的计算分解为一系列基本运算（如加减乘除、激活函数等），并通过节点（Node）和边（Edge）来表示数据流动和依赖关系。计算图是自动求导（如反向传播）的基础，也是现代深度学习框架（如 PyTorch、TensorFlow）的核心抽象。

一、核心概念

1. 节点（Node）

• 表示运算（Operation），如加法、乘法、激活函数等。
• 每个节点可以有零个或多个输入，以及一个或多个输出。

2. 边（Edge）

• 表示数据流动方向，边连接的是节点之间的输入和输出。
• 边携带的是张量（Tensor），即多维数组。

3. 计算图的构建

• 静态图（如 TensorFlow 1.x）：先定义计算图，再执行计算（需显式编译）。
• 动态图（如 PyTorch、TensorFlow 2.x）：在运行时动态构建计算图，代码执行时即时生成。

二、计算图的作用

1. 前向传播（Forward Pass）

• 通过计算图从输入到输出的路径，依次执行各节点的运算，得到最终结果（如模型预测值）。

2. 反向传播（Backward Pass）

• 基于链式法则，从输出端反向计算每个节点对输入的梯度，用于参数更新。
• 计算图记录了前向传播的路径和中间结果，为反向传播提供必要信息。

3. 优化与并行计算

• 框架可分析计算图，优化计算路径（如内存复用、算子融合）。
• 支持分布式计算和硬件加速（如 GPU 并行计算）。

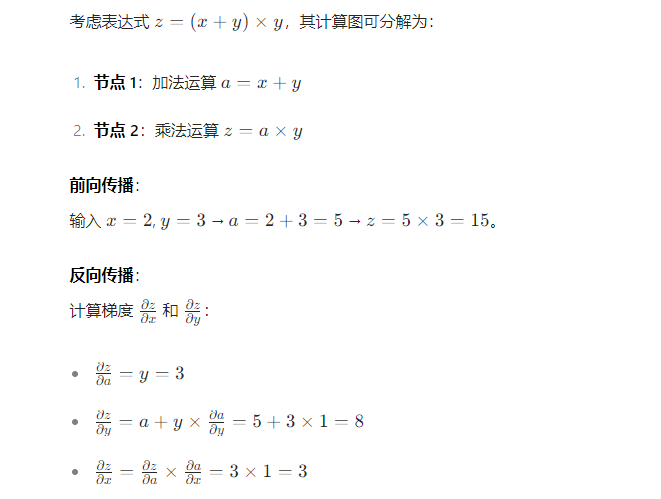

三、示例：计算图的构建与运算

四、代码示例（PyTorch 动态计算图）

import torch

# 创建可求导的张量
x = torch.tensor(2.0, requires_grad=True)
y = torch.tensor(3.0, requires_grad=True)

# 定义计算（动态构建计算图）
a = x + y       # 加法节点
z = a * y       # 乘法节点

# 反向传播计算梯度
z.backward()    # 从z开始反向传播

# 输出梯度
print(f"dz/dx = {x.grad}")  # 输出: 3.0
print(f"dz/dy = {y.grad}")  # 输出: 8.0

计算图构建过程：



1. 创建张量 x 和 y 时，设置 requires_grad=True 标记需要求导。
2. 执行 a = x + y 和 z = a * y 时，PyTorch 自动记录每个运算的输入和输出，构建计算图。
3. 调用 z.backward() 时，基于计算图反向传播梯度，计算每个变量的导数。

五、静态图 vs 动态图

特性	静态图（如 TensorFlow 1.x）	动态图（如 PyTorch）
构建方式	先定义图结构，再执行（需显式编译）	运行时动态构建（代码执行即构建）
灵活性	低（修改图结构需重新编译）	高（支持条件语句、循环等动态操作）
调试难度	高（需先构建图，难以实时查看中间结果）	低（可像普通 Python 代码一样调试）
性能优化	优（编译时可全局优化计算路径）	一般（动态优化能力有限）
适用场景	部署需求高、计算图固定的场景（如移动端）	研究、快速迭代、动态网络结构的场景

六、计算图的优化与应用

1. 内存优化

• 梯度检查点（Gradient Checkpointing）：在反向传播时重新计算部分中间结果，减少内存占用。
• 内存复用：框架自动回收不再需要的张量内存。

2. 计算加速

• 算子融合（Operator Fusion）：将多个连续运算合并为一个，减少内存访问开销（如将卷积 + ReLU 合并）。
• 分布式计算：将计算图分割到多个设备（如 GPU、TPU）并行执行。

3. 模型部署

• 静态计算图可导出为硬件友好的格式（如 ONNX），便于在移动端或专用硬件上部署。

总结
