从HDFS NN报错看Flink+K8s+HDFS：基础、架构与疑问AI诊断

NameNode（NN）：仓库管理员 - 负责管理“文件元数据”（如文件名、存储路径、大小、修改时间），相当于图书馆的“索引目录”，不存储实际数据。 - 是HDFS的“大脑”，一旦故障整个存储系统不可用，生产环境需部署主备NN（HA架构）确保高可用。 - 核心依赖：需持久化存储元数据到本地目录（如`/hdfs-data/pv-nn/name`），该目录通常挂载K8s的PVC实现数据持久化——这也是NN Pod报错与PVC强相关的原因。
DataNode（DN）：仓库货架 - 负责存储实际数据块（默认128MB/块，可配置），相当于图书馆的“书架”，数据块会默认存3份副本避免丢失。 - 定期向NN汇报自身存储的块信息，NN据此维护全局元数据。
JournalNode（JN）：管理员的“同步笔记本” - 仅在HA架构中存在，负责主备NN的元数据同步。主NN修改元数据后，会将操作记录写入JN集群，备NN实时读取同步，确保主备切换时数据一致。 - 需部署奇数个节点（至少3个），通过投票机制保证数据可靠性。

HDFS工作流：用户上传文件→NN分配存储块和DN节点→文件被切分成块存储到多个DN→NN记录元数据并同步到JN→用户读取文件时，NN告知DN位置，直接从DN读取。

二、Flink：大数据处理的“计算引擎”

Apache Flink是一款流批一体的分布式计算框架，既能处理实时数据流（如电商实时交易、用户行为日志），也能处理固定大小的批数据（如历史报表统计），核心定位是“让数据计算更实时、更可靠”。

1. Flink核心特性

流批一体：将批数据视为“有界流”，用同一引擎处理，避免传统“流批两套系统”的复杂度。
低延迟高吞吐：基于“流处理优先”设计，可实现毫秒级延迟，同时支持每秒数百万条数据的吞吐。
可靠状态管理：计算过程中的中间结果（如窗口聚合值）可持久化，任务故障后能恢复状态，保证计算连续性。

2. Flink核心架构：三层协作模型

客户端（Client）：任务提交入口 - 将用户编写的Flink作业（Java/Scala/Python代码）编译成“作业图（JobGraph）”，提交给JobManager，不参与实际计算。
JobManager：计算指挥中心 - 集群的“大脑”，负责作业调度与管理，包含： - ResourceManager：申请和分配计算资源（CPU/内存）； - Dispatcher：接收作业并启动JobMaster； - JobMaster：每个作业对应一个JobMaster，将JobGraph优化为“执行图（ExecutionGraph）”，调度任务到TaskManager执行。
TaskManager：计算执行节点 - 集群的“干活节点”，负责执行具体计算任务，每个TaskManager包含多个Task Slot（计算单元），可并行运行多个任务； - 与其他TaskManager交互数据，管理本地状态存储。

三、Flink+K8s+HDFS：云原生大数据的“黄金组合”

三者并非独立存在，而是形成“计算-调度-存储”的闭环：Flink负责“计算”，K8s负责“资源调度与集群管理”，HDFS负责“数据存储”，组合优势显著。

1. 弹性资源调度：降本增效的核心

K8s的动态调度能力与Flink结合，实现资源按需分配： - 大促等流量高峰时，K8s自动增加Flink TaskManager Pod和HDFS DataNode数量； - 低谷时自动缩减资源，避免闲置浪费； - 通过Namespace和资源配额隔离Flink、HDFS等服务，防止相互抢占资源。

2. 可靠数据存储：保障计算不丢数据

HDFS为Flink提供关键存储支撑： - Flink的Checkpoint（定期快照）和Savepoint（手动快照）存储到HDFS，故障后可恢复状态； - 计算结果数据（如实时报表）持久化到HDFS，支持后续查询和分析； - HDFS的多副本存储确保数据不丢失，适配大数据场景的可靠性需求。

3. 高可用与易运维：降低集群管理成本

三者协同实现端到端高可用： - Flink JobMaster主备切换、HDFS NN主备切换通过K8s和ZooKeeper保障； - 所有组件容器化部署，用K8s YAML定义配置，实现“一次编写，到处部署”； - 统一通过Prometheus+Grafana监控计算、资源、存储指标，运维更高效。

四、问题实战：NN报错与PVC状态关联排查

1. 背景知识

hdfs的NN的初始化是否依赖JN

在HDFS非高可用（Non-HA）模式下，NameNode的初始化不依赖JournalNode；但在高可用（HA）模式下，NameNode的初始化确实依赖JournalNode。

特性维度	非HA模式	✅ HA模式
核心依赖	初始化不依赖JN	初始化依赖JN
JournalNode角色	无JN角色	JN作为共享存储系统，是HA的关键组件
NameNode关系	单个NameNode	Active与Standby NN通过JN同步元数据
初始化命令	`hdfs namenode -format`	1. 主NN: `-format` 2. 备NN: `-bootstrapStandby`

HA模式下初始化的关键步骤

在HA模式下，NameNode的初始化是一个严谨的过程，其核心依赖JournalNode作为共享存储系统来保证元数据的一致性。具体步骤如下：

启动JournalNode集群：在初始化NameNode之前，必须先在所有JournalNode节点上启动JournalNode服务。这是后续操作的基础。
格式化并启动主NameNode：在规划为Active的NameNode节点上，执行格式化命令 hdfs namenode -format。这个命令会初始化本地的元数据目录，并且会与配置好的JournalNode集群进行交互，初始化共享编辑日志区域。
同步元数据到备NameNode：在规划为Standby的NameNode节点上，执行 hdfs namenode -bootstrapStandby 命令。这个命令会从JournalNode共享编辑目录（以及可选的从主NameNode拉取最新的fsimage）同步元数据，确保备节点与主节点具有一致的起点

2. 问题现象

NN Pod完整报错日志

通过kubectl logs <nn-pod-name> -n ververica查看报错，核心信息如下：

2025-11-03 01:46:19,924 ERROR org.apache.hadoop.hdfs.server.namenode.NameNode: Failed to start namenode.
org.apache.hadoop.hdfs.server.common.InconsistentFSStateException: Directory /hdfs-data/pv-nn/name is in an inconsistent state: storage directory does not exist or is not accessible.
        at org.apache.hadoop.hdfs.server.namenode.FSImage.recoverStorageDirs(FSImage.java:369)
        at org.apache.hadoop.hdfs.server.namenode.FSImage.recoverTransitionRead(FSImage.java:220)
        at org.apache.hadoop.hdfs.server.namenode.FSNamesystem.loadFSImage(FSNamesystem.java:1044)
        at org.apache.hadoop.hdfs.server.namenode.FSNamesystem.loadFromDisk(FSNamesystem.java:707)
        at org.apache.hadoop.hdfs.server.namenode.NameNode.loadNamesystem(NameNode.java:635)
        at org.apache.hadoop.hdfs.server.namenode.NameNode.initialize(NameNode.java:696)
        at org.apache.hadoop.hdfs.server.namenode.NameNode.(NameNode.java:906)
        at org.apache.hadoop.hdfs.server.namenode.NameNode.(NameNode.java:885)
        at org.apache.hadoop.hdfs.server.namenode.NameNode.createNameNode(NameNode.java:1626)
        at org.apache.hadoop.hdfs.server.namenode.NameNode.main(NameNode.java:1694)
2025-11-03 01:46:19,926 INFO org.apache.hadoop.util.ExitUtil: Exiting with status 1

PVC与组件状态详情

博主环境中部署的HA模式

通过kubectl get pvc -n ververica和kubectl get pods -n ververica | grep jn查看状态：

NAME                          STATUS    VOLUME                                      CAPACITY   ACCESS MODES   STORAGECLASS   AGE
lxcfs-pvc                     Bound     pvc-d61befd8-1be9-47f8-bb09-b179e2945767    1Ki        RWX            lxcfs-sc       43h
pv-jn-vvp-hdfs-cluster-jn-0   Bound     yoda-0292255e-b49b-42fd-a560-cfd502359b4c   70Gi       RWO            fast-disks     36h
pv-jn-vvp-hdfs-cluster-jn-1   Bound     yoda-3c3ef831-61b4-4099-9cc3-a793c1baf798   70Gi       RWO            fast-disks     36h
pv-jn-vvp-hdfs-cluster-jn-2   Pending                                                                         fast-disks     36h
pv-nn-vvp-hdfs-cluster-nn-0   Bound     yoda-321b0886-c3d8-46be-9972-040c3d88c227   120Gi      RWO            fast-disks     35h
pv-nn-vvp-hdfs-cluster-nn-1   Bound     yoda-9e6052dc-8838-4fef-87aa-af1dccbe00d6   120Gi      RWO            fast-disks     35h

# JN Pod状态
pv-jn-vvp-hdfs-cluster-jn-0   1/1     Running   0          36h
pv-jn-vvp-hdfs-cluster-jn-1   1/1     Running   0          36h
pv-jn-vvp-hdfs-cluster-jn-2   0/1     Pending   0          36h

**关键结论**：当前环境中，pv-jn-vvp-hdfs-cluster-jn-2（JN 2节点）PVC处于Pending状态，导致JN集群仅2个节点就绪，未满足“奇数个节点（至少3个）”的Quorum机制要求，进而阻塞了NN的启动流程。

3. 检查PVC处于pending原因

博主环境最终定位到：机器重新Clone后的节点亲和性问题。其他场景不再赘述

五、思考-AI诊断

本案例中，诊断时间主要消耗在HDFS NameNode（nn）与JournalNode（jn）的部署关系配置问题，以及Persistent Volume Claim（pvc）处于pending状态的根因分析上。这些问题涉及复杂的分布式系统交互和存储资源管理，导致手动排查效率低下。

采用多个Agent协作的方式，包括一个主Agent和多个子Agent（如规则诊断Agent、机器学习Agent、数据采集Agent等）。主Agent负责协调整个诊断流程，子Agent负责具体的诊断任务。

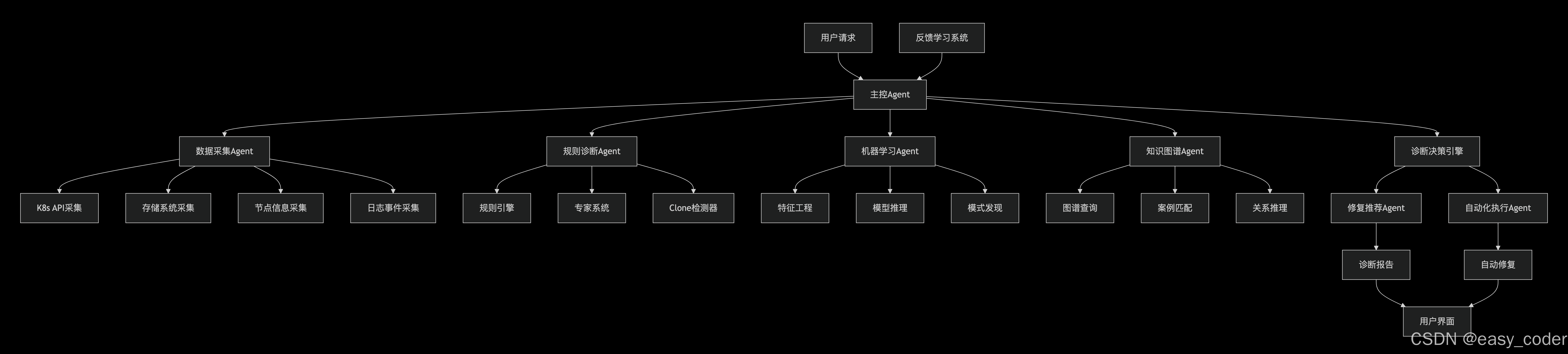

1.架构方案

主Agent：接收诊断请求，协调各个子Agent，汇总诊断结果，并返回最终诊断报告。
数据采集Agent：负责从Kubernetes集群、存储系统、节点等收集相关数据。
规则诊断Agent：基于预定义的规则（如存储类不存在、资源不足、节点亲和性等）进行诊断。
机器学习Agent：利用历史数据和模型，进行异常检测和根因分析，特别针对复杂场景（如机器重新clone导致的问题）。
报告生成Agent：生成诊断报告，包括问题原因、解决方案和可信度。

2.工作流程

a. 用户向主Agent发送诊断请求，指定待诊断的PVC。
  b. 主Agent调用数据采集Agent收集相关数据。
  c. 主Agent并行调用规则诊断Agent和机器学习Agent进行诊断。
  d. 主Agent汇总各个Agent的诊断结果，进行冲突解决和置信度融合。
  e. 主Agent调用报告生成Agent生成诊断报告。
  f. 返回诊断报告给用户。

3.详细设计

3.1 数据采集Agent

负责从K8s集群采集数据

- 采集的数据包括：
- PVC详细信息（包括StorageClass、访问模式、资源请求等）
- StorageClass列表及详细信息
- PersistentVolume（PV）列表及详细信息
- 节点信息（包括标签、资源容量、存储拓扑等）
- 资源配额信息
- 存储提供商状态
- 事件（Events）信息
- 集群日志（用于机器学习Agent）

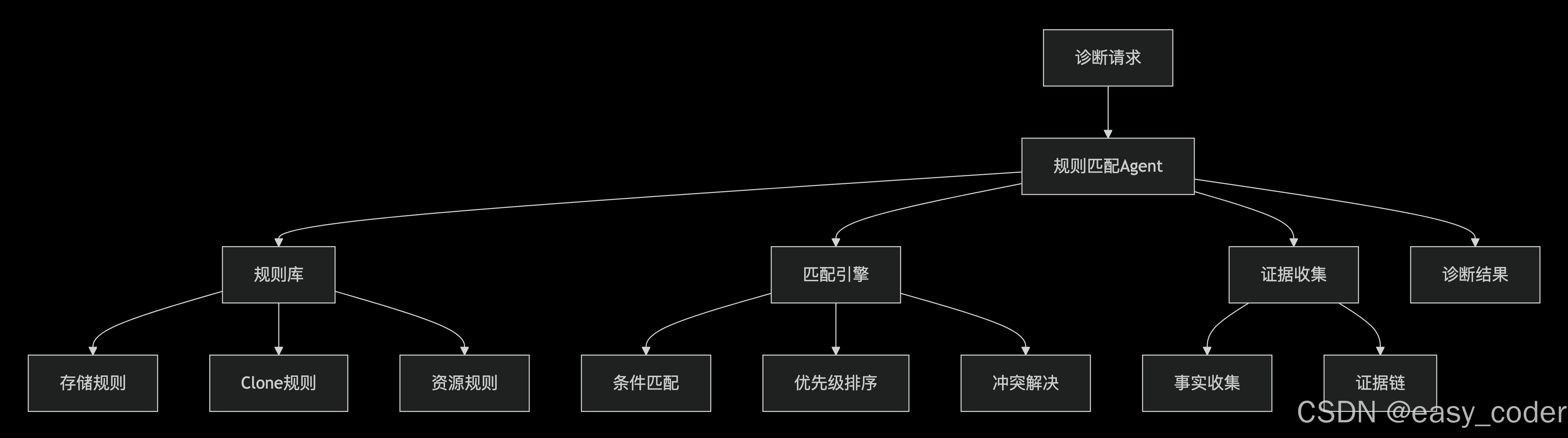

3.2 规则诊断Agent

基于预定义的规则对收集的数据进行模式匹配，以发现已知的问题模式。

- 内置一系列诊断规则，例如：
- 检查StorageClass是否存在
- 检查资源配额是否足够
- 检查节点亲和性约束（特别是机器重新clone后，节点标签变化导致亲和性规则不匹配）
- 检查存储提供商是否正常
- 检查PV和PVC的访问模式是否匹配
- 检查集群中是否有可用的节点满足存储拓扑要求

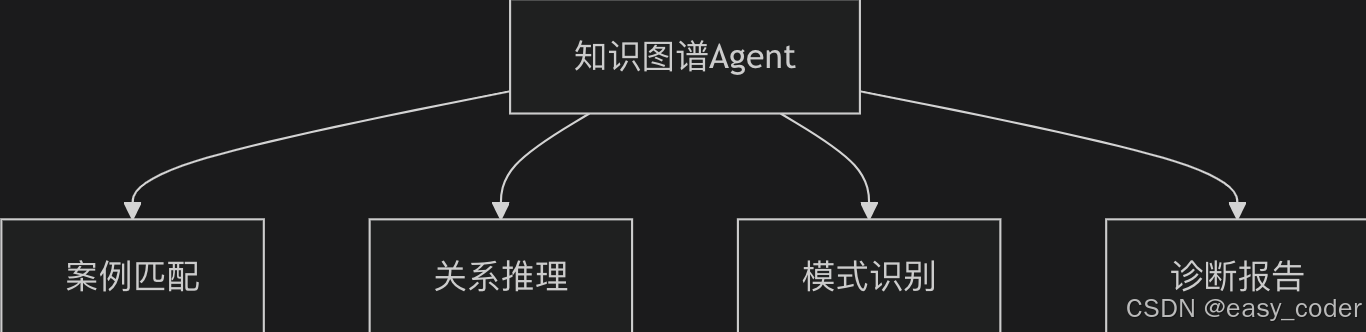

3.3 知识图谱Agent

知识图谱Agent利用历史诊断案例、Kubernetes存储领域知识和最佳实践，通过图谱查询和关系推理来辅助诊断。它主要基于已有的知识库（存储为图谱形式）进行相似案例匹配和关系推理，从而提供诊断建议。

核心功能

图谱查询：查询知识图谱中与当前PVC Pending问题相关的实体和关系。
案例匹配：查找历史上相似的成功诊断案例。
关系推理：利用图谱中的关系（如因果关系、依赖关系）推断可能的根因。

设计思路

知识图谱Agent将存储以下类型的信息：

历史诊断案例（包括问题特征、根因、解决方案）
Kubernetes存储领域概念（如StorageClass、PV、PVC、Node等）及其关系
常见错误模式及其修复方法

当新的PVC Pending问题出现时，知识图谱Agent会：

从当前问题中提取关键特征（如错误信息、资源配置、节点状态等）。
在图谱中查找具有相似特征的历史案例。
返回匹配的案例及其解决方案，供诊断决策引擎参考。

3.4 机器学习Agent

- 使用历史数据进行训练，能够识别规则无法覆盖的复杂模式。
- 特征工程：从采集的数据中提取特征，包括：
- PVC配置特征（如存储大小、访问模式、StorageClass等）
- 集群状态特征（如节点数量、存储容量、资源使用率等）
- 时序特征（如最近存储事件、节点变化事件等）
- 拓扑特征（如节点标签、区域分布等）
- 模型：可以使用分类模型（如随机森林、梯度提升树、神经网络）进行根因分类，或者使用异常检测模型（如隔离森林、自动编码器）发现异常。
- 特别针对机器重新clone场景：检测节点标识变化、存储拓扑变化等。

3.5 主Agent的协调与决策

- 并行调用规则诊断Agent和机器学习Agent，并收集结果。
- 结果融合：根据各个Agent的置信度进行加权投票，或者使用规则引擎优先（因为规则通常更可解释）并结合机器学习的结果。
- 冲突解决：如果规则诊断和机器学习诊断结果冲突，优先考虑规则诊断的结果，除非机器学习的结果有非常高的置信度且规则诊断的置信度较低。

六、总结

这类问题的本质是云原生环境中“容器与存储”的协同细节问题，需兼顾K8s资源配置与HDFS运行依赖，才能高效解决并避免复发。

回到原始问题“NN Pod报错存储目录异常且PVC Pending”，结合上述架构可知： - NN的元数据目录（如`/hdfs-data/pv-nn/name`）依赖K8s PVC挂载实现持久化，若PVC处于Pending状态，意味着NN Pod无法获取存储资源，目录自然“不存在或不可访问”，导致NN启动失败。

基于多Agent协作的智能诊断方案，通过规则引擎、机器学习、知识图谱结合的方式，可快速定位此类存储资源问题。
