完整教程：揭秘网络通信：端口号与TCP/UDP详解（二）

再谈端口号

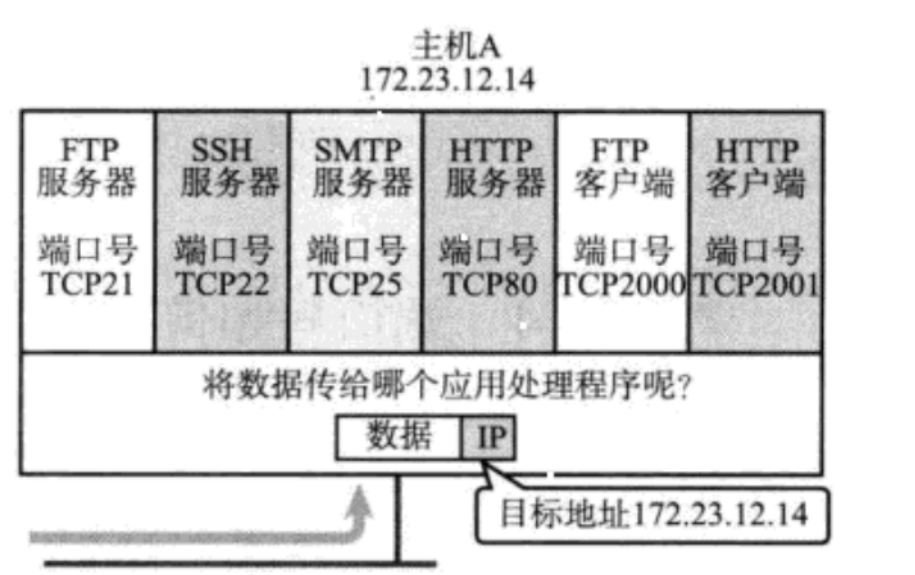

端⼝号(Port)标识了⼀个主机上进⾏通信的不同的应⽤程序;

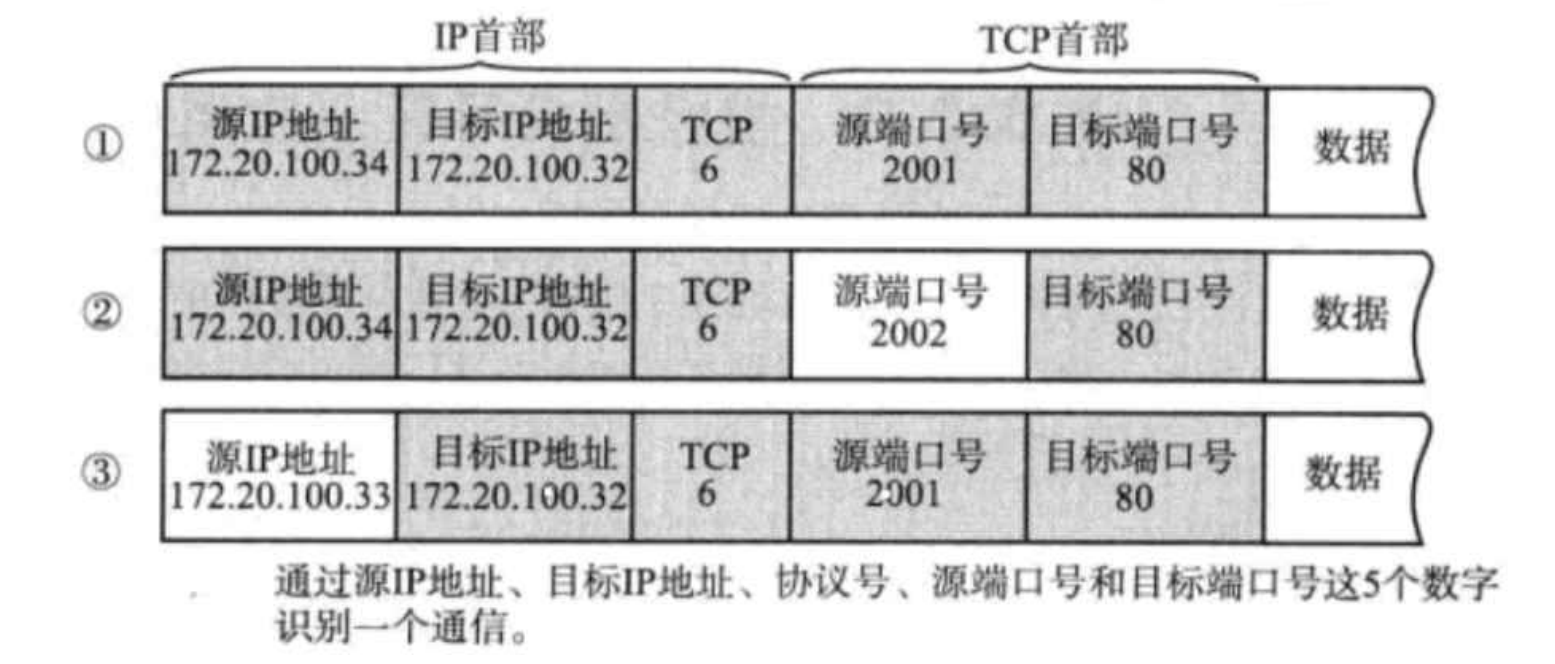

在TCP/IP协议中,⽤源IP,源端⼝号,⽬的IP,⽬的端⼝号,协议号这样⼀个五元组来标识⼀个 通信(可以通过netstat-n查看);

端⼝号范围划分：

  • 0-1023:知名端⼝号,HTTP,FTP,SSH等这些⼴为使⽤的应⽤层协议,他们的端⼝号都是固定的.
  • 1024-65535:操作系统动态分配的端⼝号.客⼾端程序的端⼝号,就是由操作系统从这个范围分配 的.

认识知名端⼝号有些服务器是⾮常常⽤的,为了使⽤⽅便,⼈们约定⼀些常⽤的服务器,都是⽤以下这些固定的端⼝号:

  • ssh服务器,使⽤22端⼝
  • ftp服务器,使⽤21端⼝
  • telnet服务器,使⽤23端口
  • http服务器,使⽤80端⼝
  • https服务器,使⽤443端口

我们⾃⼰写⼀个程序使⽤端⼝号时,要避开这些知名端⼝号.

UDP协议

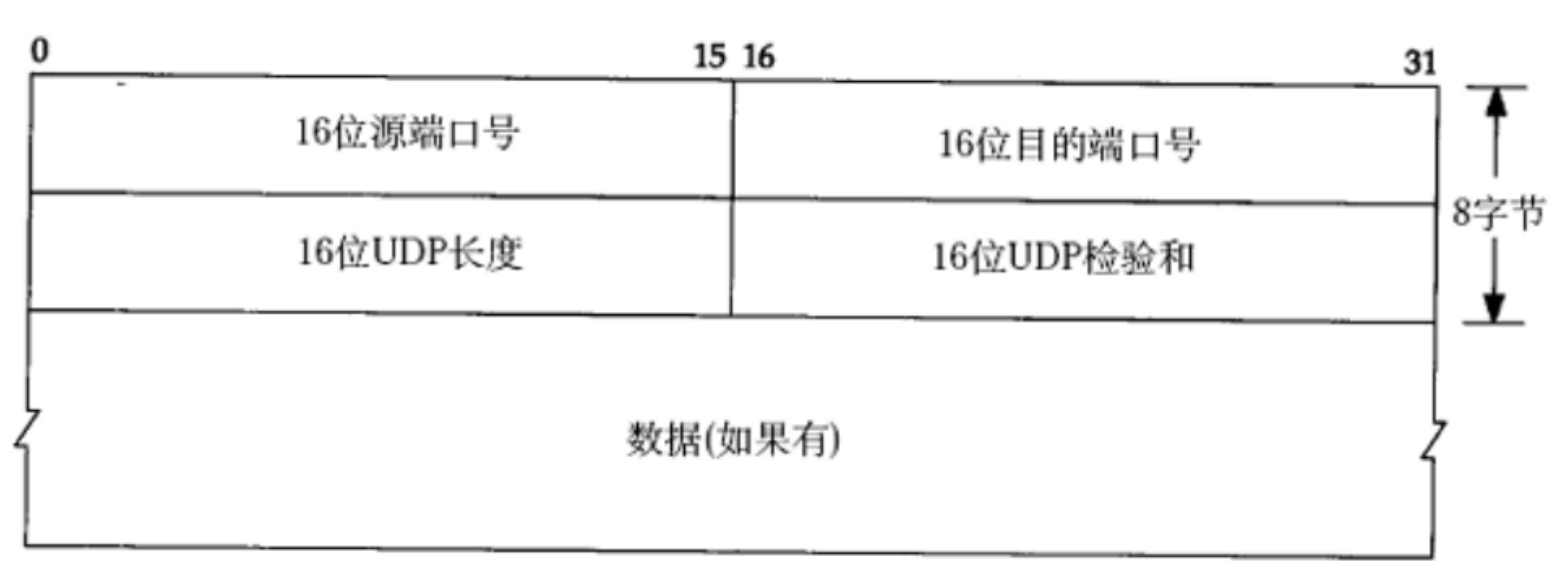

UDP协议端格式：

  • 16位UDP⻓度,表⽰整个数据报(UDP⾸部+UDP资料)的最⼤⻓度
  • 如果校验和出错,就会直接丢弃

UDP的特点

UDP传输的过程类似于寄信.

  • ⽆连接:知道对端的IP和端⼝号就直接进⾏传输,不需要建⽴连接
  • 不可靠:没有确认机制,没有重传机制;假如因为⽹络故障该段⽆法发到对⽅,UDP协议层也不会给应 ⽤层返回任何错误信息;
  • ⾯向数据报:不能够灵活的控制读写数据的次数和数量; 理解UDP的"不可靠"

⾯向数据报

应⽤层交给UDP多⻓的报⽂,UDP原样发送,既不会拆分,也不会合并

⽤UDP传输100个字节的数据:

  • 如果发送端调⽤⼀次sendto,发送100个字节,那么接收端也必须调⽤对应的⼀次recvfrom,接收100 个字节;⽽不能循环调⽤10次recvfrom,每次接收10个字节;

UDP使⽤注意事项

64K(涵盖UDP⾸部).就是我们注意到,UDP协议⾸部中有⼀个16位的最⼤⻓度.也就是说⼀个UDP能传输的信息最⼤⻓度

如果我们得传输的数据超过64K,就要求在应⽤层⼿动的分包,多次发送,并在接收端⼿动拼装;基于UDP的应⽤层协议

  • NFS:⽹络⽂件系统
  • TFTP:方便⽂件传输协议
  • DHCP:动态主机配置协议
  • BOOTP:启动协议(⽤于⽆盘设备启动)
  • DNS:域名解析协议 当然,也包括你⾃⼰写UDP代码时⾃定义的应⽤层协议;

TCP协议

TCP全称为"传输控制协议.⼈如其名,要对数据的传输进⾏⼀个详细 的控制;

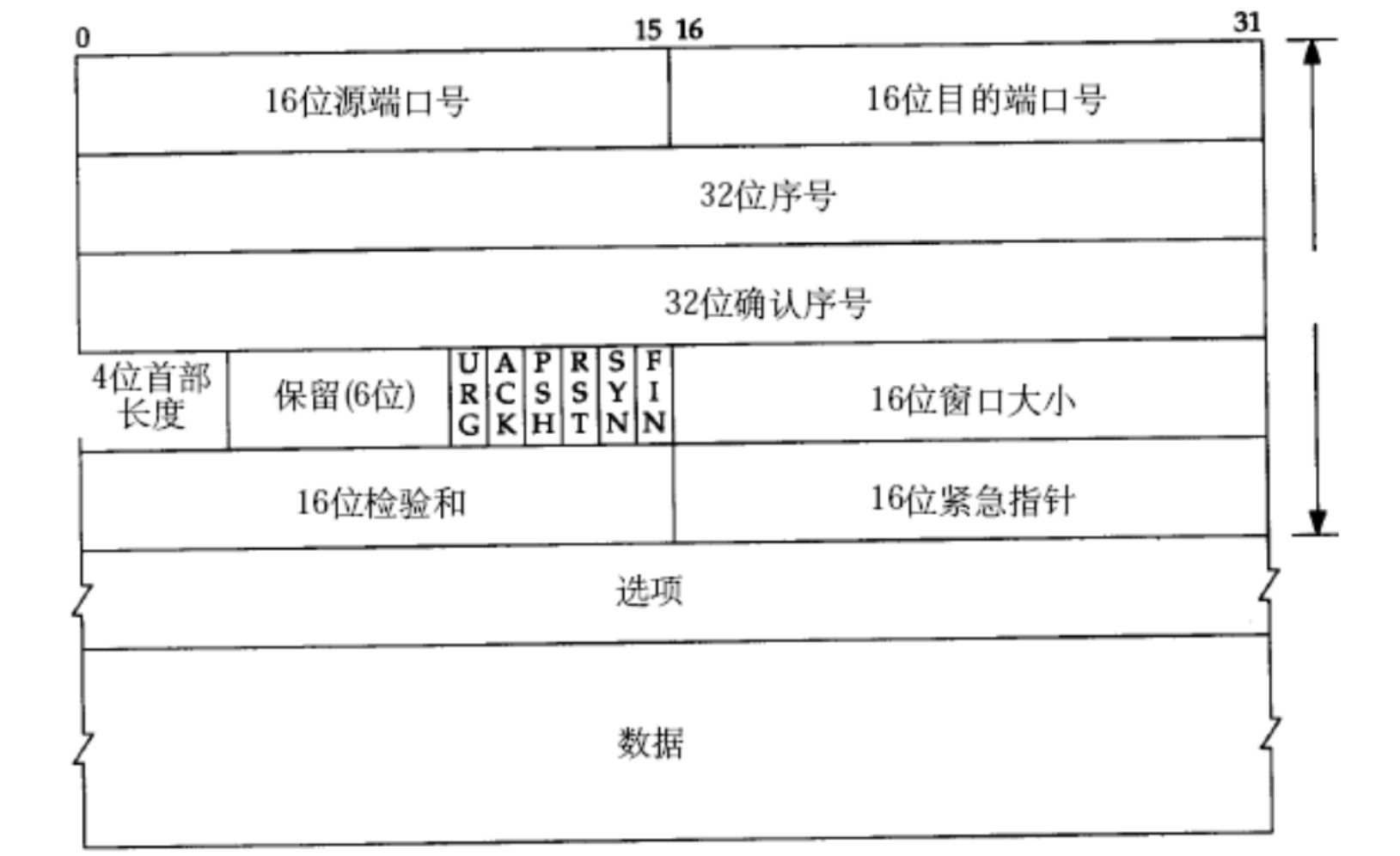

TCP协议段格式

  • 源/⽬的端⼝号:表⽰材料是从哪个进程来,到哪个进程去;
  • 32位序号/32位确认号：
  1. 给 “拆成多段的信息” 标顺序，避免接收方拿到后乱序
  2. 接收方告诉发送方 “我已经收到哪部分了，你接下来该发哪部分”，保证数据不丢。
  • 15* 4=60就是4位TCP报头⻓度:表⽰该TCP头部有多少个32位bit(有多少个4字节);所以TCP头部最⼤⻓度

6位标志位:

  • 否有效就是URG:紧急指针
  • ACK:确认号是否有效
  • PSH:提⽰接收端应⽤程序⽴刻从TCP缓冲区把材料读⾛
  • RST:对⽅要求重新建⽴连接;我们把携带RST标识的称为复位报⽂段
  • SYN:请求建⽴连接;大家把携带SYN标识的称为同步报⽂段
  • FIN:通知对⽅,本端要关闭了,我们称携带FIN标识的为结束报⽂段

16位窗⼝⼤⼩:

  • 16位校验和:发送端填充,CRC校验.接收端校验不通过,则认为数据有障碍.此处的检验和不光包含 TCP⾸部,也包含TCP数据部分.
  • 紧急资料;就是16位紧急指针:标识哪部分资料
  • 40字节头部选项:补充一些 “可选功能”，让传输更灵活

用班级传纸条举例子理解TCP

1. 16 位源端口号 → 纸条上写 “发件人：你的座位号（比如 3 排 2 座）”

  • 类比：纸条上标清 “谁发的”，避免同桌收到后不知道该回复给谁。
  • 大白话作用：告诉接收方 “这个素材是哪个应用发的”（比如你电脑上的微信、浏览器）。
  • 例子：你用电脑上的微信（3 排 2 座）给朋友发消息，微信会 “抢” 一个临时座位号（比如端口号 6789）标在 “纸条备注” 里。朋友的微信服务器收到后，想给你回消息，就按这个 “座位号” 找，才能精准传到你电脑的微信上，而不是传到你的浏览器或 QQ 里。

2. 16 位目的端口号 → 纸条上写 “收件人：同桌的座位号（4 排 2 座）”

  • 类比：纸条上标清 “要给谁”，避免你递纸条时传错人（比如传到 3 排 3 座的同学那）。
  • 大白话作用：告诉传输过程 “数据要发给对方的哪个应用”（比如服务器上的微信服务、网页服务）。
  • 例子：你用浏览器访问 B 站，会在 “纸条备注” 里写 B 站服务器的 “固定座位号”——80（HTTP 服务专用）或 443（HTTPS 服务专用）。就像你知道同桌固定坐 4 排 2 座，递纸条时直接往那传，不会错；要是是发微信消息，就写微信服务器的 “固定座位号”（比如某定制端口）。

3. 32 位序号 → 纸条上写 “这是第 2 张，总共 3 张”

  • 类比：如果你的消息太长，一张纸条写不下（比如要跟同桌说清楚奶茶的口味、甜度、加料），得拆成 3 张传。每张纸条上标 “第 1 张”“第 2 张”“第 3 张”，方便同桌按顺序拼起来看。
  • 大白话作用：给 “拆成多段的数据” 标顺序，避免接收方拿到后乱序（比如先收到第 3 张，再收到第 1 张）。
  • 例子：你发一条 1500 字的长消息，TCP 会拆成 3 段（500 字 / 段）。第一段标 “序号 1”，第二段标 “序号 501”（从第 501 个字开始），第三段标 “序号 1001”。同桌（接收方）收到后，按 “1→501→1001” 的顺序拼，就能还原成完整的 1500 字消息，不会读成 “加料→甜度→口味” 的乱序。

4. 32 位确认序号 → 同桌回你 “我收到第 2 张了，快给我第 3 张”

  • 类比：你传完第 1 张纸条，同桌得告诉你 “我收到了，继续传第 2 张”；传完第 2 张，同桌再回 “收到第 2 张，要第 3 张”—— 避免你重复传或漏传。
  • 大白话作用：接收方告诉发送方 “我已经收到哪部分了，你接下来该发哪部分”，保证数据不丢。
  • 例子 “1-500 我都收到了，你该发 501 开始的第二段了”。如果同桌没回这个确认，你就知道 “第一段可能丢了”，会重新传一遍，直到收到确认。就是：同桌收到你标 “序号 1-500” 的第一段消息后，会回一个 “确认序号 501” 的纸条，意思

5. 4 位首部长度 → 纸条上写 “备注部分占 1 行，消息从第 2 行开始”

  • 类比：你在纸条上写的备注（发件人、收件人、序号）可能占 1 行，也可能占 2 行（比如备注多），得告诉同桌 “备注到哪行结束，真正的消息从哪行开始”，避免同桌把备注当消息读。
  • 大白话作用：告诉接收方 “TCP 首部（备注）有多长”，这样能精准找到 “数据（核心消息）” 的开始位置。
  • 例子：如果首部长度是 5（单位是 4 字节，总长度 20 字节），就相当于 “备注占 20 个字符”，接收方会跳过前 20 个字符，从第 21 个字符开始读，这才是真正要传的 “下课后买奶茶” 这类消息。

6. 保留 (6 位) → 纸条上留的 “空白备注区”

  • 类比：你在纸条上特意留了几格空白，暂时没写东西，想着 “以后万一有新备注要加，就用这几格”。
  • 大白话作用：TCP 协议预留的 “备用位置”，现在没用，全填 0，方便以后升级协议时加新效果（比如以后要加 “消息优先级”，就可以用这里的位置）。

7. 控制位（6 位）→ 纸条上的 “特殊指令”（比如 “加急看”“看完要回复”）

这 6 位相当于 6 种不同的 “小指令”，每种指令对应一个需求，咱们挑最常用的 3 个类比：

  • SYN（同步位）：纸条上写 “先确认下，你能收到我消息不？”—— 用来 “建立连接”。例子：你第一次跟新同桌传纸条，先递一张只写 “能收到不？” 的纸条（SYN=1），同桌回 “能收到！”（SYN=1+ACK=1），相当于你们俩 “建立了传纸条的连接”，之后再传消息就不用确认了。
  • ACK（确认位）：纸条上写 “我收到你上一张了”—— 用来 “确认收到素材”。例子：同桌收到你 “下课后买奶茶” 的纸条，回一张写 “收到，没困难” 的纸条（ACK=1），你就知道消息没丢。
  • FIN（终止位）：纸条上写 “我没消息要发了，不用等我了”—— 用来 “关闭连接”。例子：你跟同桌说完所有奶茶相关的事，最后递一张写 “没别的了，下课见” 的纸条（FIN=1），同桌回 “好，下课见”（FIN=1+ACK=1），相当于 “传纸条的连接关了”，之后不会再传纸条了。

8. 16 位窗口大小 → 同桌回你 “我现在手里只有 2 张空纸条，你一次最多传 2 张”

  • 类比：同桌手里的空纸条有限（比如只剩 2 张），如果一次给你传 5 张，他没地方写回复，就会跟你说 “一次最多传 2 张，等我用完再要”—— 避免他 “忙不过来”。
  • 大白话作用：接收方告诉发送方 “我现在能接收多少数据”，避免发送方发太快，导致接收方缓存满了丢数据（流量控制）。
  • 例子：同桌（接收方）说 “窗口大小 = 2”（比如能接收 2 段资料），你就一次最多传 2 段消息（比如第 1+2 段），等他处理完、回复 “窗口大小 = 2”，再传第 3+4 段，不会一次传 5 段让他 “没地方放”。

9. 16 位检验和 → 纸条上写 “消息结果一个字是‘茶’，你核对下”

  • 类比：你怕纸条传的时候被人改内容（比如把 “奶茶” 改成 “咖啡”），就加个 “核对标记”，让同桌收到后确认 “最后一个字是不是‘茶’”，不是就说明被改了。
  • 大白话作用：校验 “首部 + 数据” 有没有被篡改或传错（比如网络波动导致字节变了）。
  • 例子：你发 “下课后一起去买奶茶”（10 个字），算一个 “校验值”（比如 “10”）写在备注里。同桌收到后，数一下字数也是 10，就知道内容没被改；假设数出来是 9，就知道 “传错了，你重发一遍”。

急事，先看该”就是10. 16 位紧急指针 → 纸条上写 “这段里‘快帮我带一杯’

  • 类比：你传的纸条里既有 “下课后买奶茶”，又有 “快帮我带一杯，我现在渴”，就标一句 “前面‘快帮我带’是急事，先看”，让同桌优先处理急事。
  • 大白话作用：当有 “紧急数据”（比如键盘快捷键、紧急消息）时，告诉接收方 “这部分要优先处理，别等整个消息拆完”。
  • 例子：你在消息里写 “下课后买奶茶，加珍珠；对了，快帮我带一杯，我现在渴”，同时标 “紧急指针 = 20”（假设 “快帮我带” 从第 20 个字符开始），同桌收到后会先看 “快帮我带一杯”，再看其他内容。

11. 选项 → 纸条上额外加的 “特殊要求”（比如 “字写大一点，我看不清”）

  • 类比每次都有。就是：你知道同桌近视，就在纸条备注里加一句 “字写大一点”，属于 “额外的传输要求”，不
  • 大白话作用：补充一些 “可选功能”，让传输更灵活（比如协商 “一次最多传多少数据”“要不要加时间戳防重”）。
  • 例子 “MSS 选项”，协商最大分段大小），之后你们传的每段消息都不超过 50 字，避免某段太长传丢。就是：第一次传纸条时，你加备注 “我一次最多写 50 个字，你也别超过 50”（这就

12. 数据 → 纸条上的核心消息（“下课后一起去买奶茶，要三分糖加珍珠”）

  • 类比你真正想跟同桌说的内容。就是：所有备注（发件人、序号、指令）都是为了 “让这句话准确传到同桌那”，这句话才
  • 大白话作用：承载 “应用层要传的东西”，比如你用浏览器发的 “打开 B 站首页” 请求、微信发的 “在吗” 消息、下载材料的 “文件内容”，这些都是 TCP 里的 “数据” 字段，是整个传输的核心目标。
  • 例子：你用浏览器访问 B 站，浏览器会把 “我要打开 B 站首页” 这个 HTTP 请求（应用层数据）交给 TCP，TCP 给它加好 “备注”（首部字段）后发出去，B 站服务器收到后，会把 “B 站首页的 HTML 代码”（应用层数据）作为 TCP 的 “内容” 字段，加好备注回传给你，你浏览器拿到后就能表现首页了。

总结一下：TCP 首部 =“传纸条的备注 + 规则”，内容 =“要跟同桌说的核心话”

你给同桌传纸条时，所有 “备注”（谁发的、发给谁、要不要确认、一次传几张）都是为了让 “核心话” 准确、不丢、不乱地传到对方那；TCP 也是一样，所有首部字段都是为了让 “应用层数据”（网页请求、聊天消息）可靠地从一个应用传到另一个应用，这些首部字段就像 “传输的管家”，确保数据不会传错、传丢、传乱。

Java 中的 IO 多路复用

IO 多路复用是一种高效的网络 IO 模型，核心思想是利用一个线程管理多个 IO 通道，避免传统阻塞 IO 中 “一个连接一个线程” 的资源浪费，尤其能解决非阻塞 IO 中轮询的低效问题。

在 Java 中，IO 多路复用的实现依赖于NIO（Non-blocking IO） 中的 Selector（选择器），其工作原理如下：

  1. 注册通道：将多个 SocketChannel（TCP 通道）或 DatagramChannel（UDP 通道）注册到 Selector 上，并指定关注的事件（如连接就绪 OP_CONNECT、读就绪 OP_READ、写就绪 OP_WRITE）。
  2. 轮询就绪事件：Selector 调用 select() 方法阻塞等待，直到至少一个通道的事件就绪，返回就绪的通道数量。
  3. 处理事件：通过 selectedKeys() 获取就绪通道的事件集合，遍历并处理（如读取数据、发送响应），处理完成后移除事件标记，避免重复处理。

优势：单线程即可处理大量并发连接（理论上可达数万），适合高并发场景（如服务器、网关）。示例场景：实现一个支持同时处理 1000 个客户端连接的聊天服务器，用 Selector 统一管理所有客户端的 SocketChannel，当某个客户端发送消息时，Selector 感知到 “读就绪” 事件，再处理该客户端的数据。

  • “先来先处理，公平排队”；就是事件处理
  • 单线程处理，但速度极快，能同时支撑大量连接；
  • 个别连接崩溃不会影响整体，处理逻辑里删掉它就行。

假设你开了一家奶茶店（相当于服务器），顾客（相当于客户端）来点单（相当于发送网络请求）。

  • 传统做法：每来一个顾客，你就专门派一个服务员全程盯着他 —— 他点单时服务员等着，他慢慢选口味时服务员也等着，他拿到奶茶走了，这个服务员才空闲下来。
  • 问题：倘若一下子来了 100 个顾客，你就得雇 100 个服务员，哪怕他们大部分时间都在 “闲着等顾客”，也得花钱养着，太浪费（对应传统网络编程中 “一个连接一个线程”，线程闲置时浪费内存和 CPU）。

IO 多路复用：一个 “总管” 盯所有顾客

现在换个高效的办法：只雇 1 个总管（相当于 Selector），让他同时盯着店里所有顾客，谁有动作了再处理。

  • 过程：

    1. 总管站在店中央，所有顾客来了之后都先告诉总管：“我一会儿要点单 / 取奶茶，你留意着我啊”（相当于 “通道注册到 Selector 并声明关注的事件”）。
    2. 总管没事干的时候就眯着眼休息（select() 方法阻塞等待），不浪费精力。
    3. 突然有个顾客举手：“我要点单！”（相当于某个客户端有数据要发送，触发 “读事件”），总管立刻醒过来，走到该顾客面前处理点单（处理该客户端的请求）。
    4. 处理完这个顾客，总管又回去盯着其他人，看看下一个有动作的是谁（循环处理就绪的事件）。

  • 好处：1 个总管就能搞定所有顾客，哪怕同时来 1000 个，也不用雇 1000 个服务员，省了大量成本（对应单线程管理大量连接，大幅降低资源消耗）。

应用层自定义协议

应用层协议是客户端与服务端之间约定的数据传输规则（如格式、含义、交互流程）。HTTP、FTP 等是通用协议，但在特定场景下，程序员必须自定义协议以满足业务需求。

1. 何时需自定义协议？

当通用协议无法满足以下需求时，需自定义：

  • 轻量级需求：通用协议（如 HTTP）有冗余头信息，对性能敏感的场景（如游戏实时通信、物联网设备交互）需精简协议。
    • 例：游戏中玩家位置同步，每秒需传输大量坐标数据，HTTP 的头信息会浪费带宽，需自定义二进制协议。
  • 特定业务逻辑：通用协议无法表达业务专属数据（如订单状态、设备指令）。
    • 例：智能家居中，控制空调的 “温度调节”“模式切换” 等指令，需自定义协议规定指令格式。
  • 安全性需求：通用协议的格式公开，需自定义加密或混淆的协议防止信息被解析。
  • 高效序列化：通用协议（如 JSON）序列化效率低，对速度要求高的场景（如高频交易）需自定义二进制协议。
2. 自定义协议的核心要求

协议设计需明确传输信息和组织格式，确保双方能正确解析，核心要求如下：

（1）明确传输的信息（“传什么”）

根据业务需求确定必须包含的字段，例如：

  • 通信标识：区分请求 / 响应（如 type=1 表示请求，type=2 表示响应）。
  • 业务数据：核心内容（如用户 ID、订单号、设备状态）。
  • 控制信息：资料长度（应对粘包）、校验码（验证完整性）、版本号（兼容升级）。

示例：一个简单的即时通信协议，需传输：

  • 发送者 ID（from）、接收者 ID（to）、消息内容（content）、消息类型（msgType：文本 / 图片）、时间戳（timestamp）。
（2）约定信息的组织格式（“怎么传”）

需定义数据的序列化格式和边界标识，常见格式：

  • 文本格式（易读性好，适合简单场景）：用分隔符（如 |、&）分割字段，或用 JSON/XML 结构化表示。

    • 例：from=1001|to=1002|msgType=text|content=hello|timestamp=1620000000
    • 问题：文本解析效率低，且分隔符可能与内容冲突（需转义）。

  • 二进制格式（高效、紧凑，适合高性能场景）：按固定字节长度或偏移量定义字段，用二进制直接存储（如整数用 4 字节，字符串用 “长度 + 内容”）。

    • 例：一个二进制协议格式（按顺序）：
      • 版本号（1 字节）：0x01（表示版本 1.0）
      • 消息类型（1 字节）：0x01（文本消息）
      • 发送者 ID 长度（2 字节）：0x0004（表示 4 个字符）
      • 发送者 ID（4 字节）：1001（ASCII 编码）
      • 消息长度（4 字节）：0x00000005（表示 5 字节内容）
      • 消息内容（5 字节）：hello
（3）解决关键技术问题
  • 粘包 / 拆包：TCP 是流式传输，多个数据包可能粘连或被拆分，需通过 “长度字段”（如消息前加 4 字节表示总长度）或 “特殊分隔符”（如 \r\n）标记包边界。
    • 例：二进制协议中，先读取前 4 字节的 “总长度”，再按长度读取完整消息。
  • 兼容性：预留版本号字段，当协议升级时（如新增字段），旧版本客户端 / 服务端可忽略新增字段，避免崩溃。
  • 完整性：添加校验码（如 CRC、MD5），接收方验证资料是否被篡改或损坏。
3. 自定义协议示例

场景：物联网设备（如传感器）向服务器上报温湿度数据。

  • 传输信息：设备 ID、温度、湿度、上报时间、数据状态（正常 / 异常）。

  • 协议格式（二进制）：

字段字节长度说明
版本号1固定为 0x01
设备 ID 长度2设备 ID 是字符串，长度不固定
设备 ID可变如 sensor_001（8 字节）
温度2用短整数表示（实际值 = 数值 / 10，如 255 表示 25.5℃）
湿度2同上（如 600 表示 60.0%）
上报时间8时间戳（long 类型，毫秒级）
状态10x00 正常，0x01 异常
校验码4前所有字段的 CRC32 校验值

  • 解析逻辑：服务器按上述字节偏移量依次读取字段，验证校验码后解析为业务数据。
