RocketMQ之NameServer

1.　　NameServer架构设计

　　　　为了避免消息服务器的单点故障导致的整个系统瘫痪，通常会部署多台消息服务器共同承担消息的存储。那消息生产者如何知道消息要发往哪台消息服务器呢？如果一台消息服务器宕机了，那么生产者如何在不重启服务的情况下感知呢？

　　　　NameServer就是为了解决上述问题而设计的。　　　　

　　　　

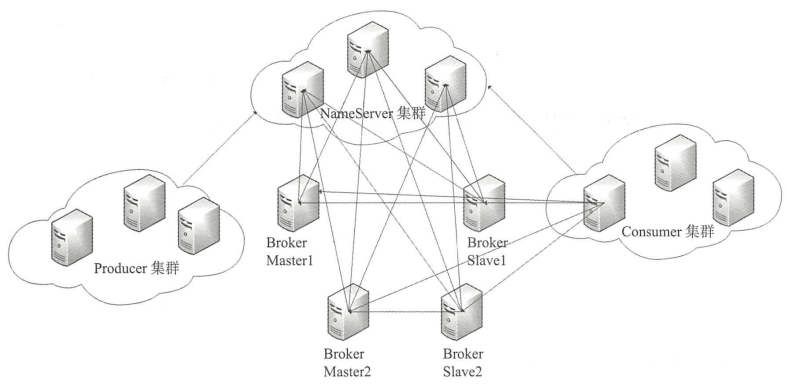

　　　　RocketMQ整体工作流程：

　　　　　　1.　　Broker消息服务器在启动时向所有NameServer注册

　　　　　　2.　　消息生产者在发送消息之前先从NameServer获取Broker服务器地址列表，然后根据负载算法从列表中选择一台消息服务器进行消息发送。

　　　　　　3.　　NameServer与每台Broker服务器保持长连接，并间隔30s检测Broker是否存活。如果检测到Broker宕机，则从路由注册表中将其移除。

　　　　　　4.　　NameServer本身的高可用可通过部署多台NameServer服务器来实现，但彼此之间互不通信。

2.　　NameServer启动流程

　　　　1.　　加载配置文件

　　　　　　　　1.　　-c configFile通过-c命令指定配置文件的路径

　　　　　　　　2.　　使用"-- 属性名 属性值"

　　　　2.　　根据启动属性创建NamesrvController实例，并初始化该实例。

　　　　　　　　加载KV配置，创建NettyServer网络处理对象，然后开启两个定时任务，在RocketMQ中此类定时任务统称为心跳检测。

　　　　　　　　定时任务1：NameServer每隔10s扫描一次Broker,移除处于不激活状态的Broker

　　　　　　　　定时任务2：NameServer每隔10分钟打印一次KV配置

　　　　3.　　注册JVM钩子函数并启动服务器，以便监听Broker,消息生产者的网络请求

3.　　NameServer路由注册，故障剔除

　　　　1.　　NameServer的主要作用

　　　　　　　　为消息生产者和消息消费者提供关于主题Topic的路由信息，NameServer需要存储路由的基础信息，还要管理Broker节点，包括路由注册，路由删除等功能。

　　　　2.　　路由元消息

　　　　　　　　topicQueueTable　　Topic消息队列路由信息，消息发送时根据路由表进行负载均衡

　　　　　　　　brokerAddrTable　　Broker基础信息，包含brokerName,所属集群名称，主备Broker地址

　　　　　　　　clusterAddrTable　　Broker集群信息，存储集群中所有Broker名称

　　　　　　　　brokerLiveTable　　Broker状态信息。NameServer每次收到心跳包时会替换该信息

　　　　　　　　filterServerTable　　Broker上的FilterServer列表，用于类模式消息过滤　　　　　　　　　　　　

　　　　3.　　路由注册

　　　　　　　　RocketMQ路由注册是通过Broker与NameServer的心跳功能实现的。

　　　　　　　　Broker启动时向集群中所有的NameServer发送心跳语句，每隔30s向集群中所有NameServer发送心跳包，NameServer收到Broker心跳包时会更新brokerLiveTable缓存中BrokerLiveInfo的lastUpdateTimestamp,然后NameServer每隔10s扫描BrokerLiveInfo,如果连续120s没有收到心跳包，NameServer将移除该Broker的路由信息同时关闭Sockert连接。

　　　　　　　　1.　　Broker发送心跳包

　　　　　　　　　　　　首先封装请求包头

　　　　　　　　　　　　　　brokerAddr　　broker地址

　　　　　　　　　　　　　　brokerId　　0为master;大于0为slave

　　　　　　　　　　　　　　brokerName　　broker名称

　　　　　　　　　　　　　　clusterName　　集群名称

　　　　　　　　　　　　　　haServerAddr　　master地址，初次请求为空

　　　　　　　　　　　　　　requestBody　　请求体

　　　　　　　　2.　　NameServer处理心跳包

　　　　　　　　　　　　1.　　路由注册需要加写锁，防止并发修改RouteInfoManager中的路由表。首先判断Broker所属集群是否存在，如果不存在，则创建，然后将broker名加入到集群Broker集合中。

　　　　　　　　　　　　2.　　维护BrokerData信息，首先从brokerAddrTable根据BrokerName尝试获取Broker信息，如果不存在，则新建BrokerData并放入到brokerAddrTable,registerFirst设置为true;如果存在，直接替换原先的，registerFirst设置为false,表示非第一次注册。

　　　　　　　　　　　　3.　　如果Broker为Master,并且Broker Topic配置信息发生变化或者是初次注册，则需要创建或更新Topic路由元数据，填充topicQueueTable。

　　　　　　　　　　　　4.　　更新BrokerLiveInfo,存活Broker信息表，BrokeLiveInfo是执行路由删除的重要依据。

　　　　　　　　　　　　5.　　注册Broker的过滤器Server地址列表，一个Broker上会关联多个FilterServer消息过滤服务器;如果此Broker为从节点，则需要查找该Broker的Master的节点信息，并更新对应的masterAddr属性。　　　

　　　　4.　　路由删除

　　　　　　　　Broker启动时向集群中所有的NameServer发送心跳语句，每隔30s向集群中所有NameServer发送心跳包，NameServer收到Broker心跳包时会更新brokerLiveTable缓存中BrokerLiveInfo的lastUpdateTimestamp,然后NameServer每隔10s扫描BrokerLiveInfo,如果连续120s没有收到心跳包，NameServer将移除该Broker的路由信息同时关闭Sockert连接。

　　　　　　　　1.　　RocketMQ有两个触发点来触发路由删除

　　　　　　　　　　　　1.　　NameServer定时扫描brokerLiveTable检测上次心跳包与当前系统时间的时间差，如果时间戳大于120s,则需要移除该Broker信息

　　　　　　　　　　　　2.　　Broker在正常被关闭的情况下，会执行unregisterBroker指令

　　　　　　　　2.　　删除过程

　　　　　　　　　　　　1.　　申请写锁，根据brokerAddress从brokerLiveTable,filterServerTable移除

　　　　　　　　　　　　2.　　维护brokerAddrTable.找到具体的Broker,从BrokerData中移除，如果移除后在BrokerData中不再包含其他Broker，则在brokerAddrTable中移除该brokerName对应的条目。

　　　　　　　　　　　　3.　　根据BrokerName,从clusterAddrTable中找到Broker并从集群中移除。如果移除后，集群中不包含任何Broker,则将该集群从clusterAddrTable中移除。

　　　　　　　　　　　　4.　　根据brokerName，遍历所有主题的队列，如果队列中包含了当前broker的队列，则删除，如果topic只包含待删除broker队列的话，从路由表中删除该topic.

　　　　　　　　　　　　5.　　释放锁，完成路由删除　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　          　　　　

　　　　5.　　路由发现　　　　　　　　　　　　

　　　　　　　　RocketMQ路由发现是非实时的，当Topic路由出现变化后，NameServer不主动推送给客户端，而是由客户端定时拉取主题最新的路由。

　　　　　　　　1.　　具体过程

　　　　　　　　　　　　1.　　调用RouterInfoManager的方法，从路由表topicQueueTable,brokerAddrTable,filterServerTable中分别填充TopicRouteData中的List<QueueData>,List<BrokerData>和filterServer地址表　　　　

　　　　　　　　　　　　2.　　如果找到主题对应的路由信息并且该主题为顺序消息，则从NameServer KVconfig中获取关于顺序消息相关的配置填充路由信息　　　　　　　　　　　　

4.　　NameServer工作图
