Kubernetes之网络模型与网络策略

1.　　K8s网络模型

　　　　k8s的网络模型主要用于解决四类通信需求

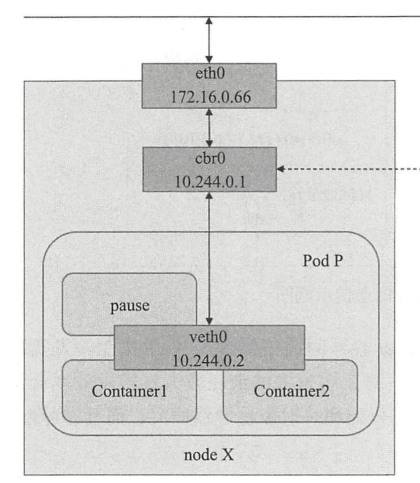

　　　　　　1.　　同一pod内容器之间的通信

　　　　　　　　　　pod内的各个容器共享同一网络名称空间，该名称空间由构建Pod对象的基础架构容器所提供。

　　　　　　　　　　同一pod内的容器，彼此之间通过lo接口完成交互　　　　　　　　　　

　　　　　　　　

　　　　　　　　　　Container1和Container2在同一个pod内，它们之间通信使用lo接口

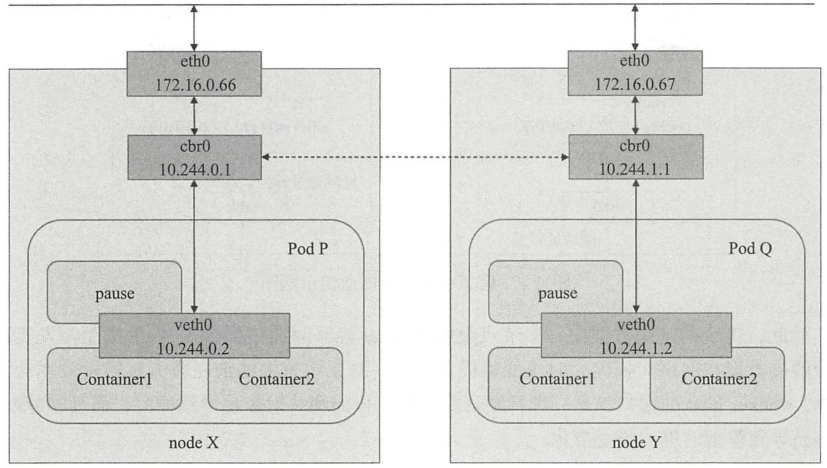

　　　　　　2.　　pod之间通信

　　　　　　　　　　各pod对象需要运行于同一个平面网络中，每个pod对象拥有一个集群全局唯一的地址并可直接用于与其他pod进行通信　　　　　　　　　　

　　　　　　　　　　

　　　　　　3.　　Service与Pod之间的通信

　　　　　　　　　　每个service对象在集群中拥有一个ClusterIP的固定地址　　　　　　　　　　

　　　　　　4.　　集群外部到Pod对象之间的通信

2.　　k8s网络插件CNI

　　　　k8s网络遇到的问题：

　　　　　　1.　　各docker主机在docker0网桥上默认使用同一个子网，不同节点的容器很可能会得到相同的地址，于是跨节点的容器间通信会面临地址冲突的问题

　　　　　　2.　　即使人为设定多个节点上的docker0网桥使用不同的子网，其报文也会因为在网络中缺乏路由信息而无法准备到达

　　　　1.　　flannel网络插件

　　　　　　1.　　解决上面的两个问题

　　　　　　　　　　1.　　预留使用一个网络，而后自动为每个节点的Docker容器引擎分配一个子网，并将其分配信息保存于etcd持久存储。

　　　　　　　　　　2.　　flannel使用的后端

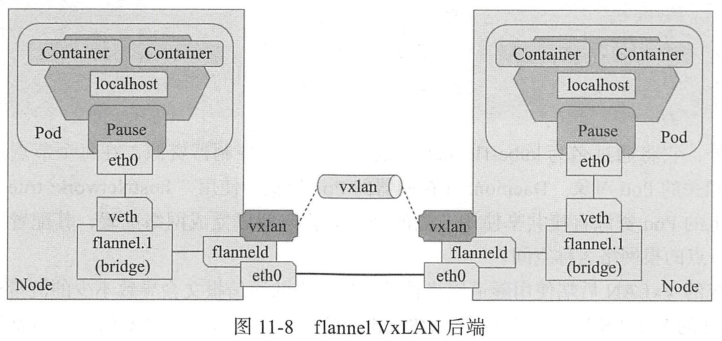

　　　　　　　　　　　　　　1.　　VxLAN　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　工作原理：

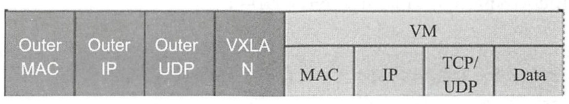

　　　　　　　　　　　　　　　　　　　　将虚拟网络的数据帧添加到VxLAN首部后，封装在物理网络的UDP报文中，然后以传统网络的通信方式传送该UDP报文，待其到达目的主机后，去掉物理网络报文的头部信息以及VxLAN首部，然后将报文交付给目的终端。　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　

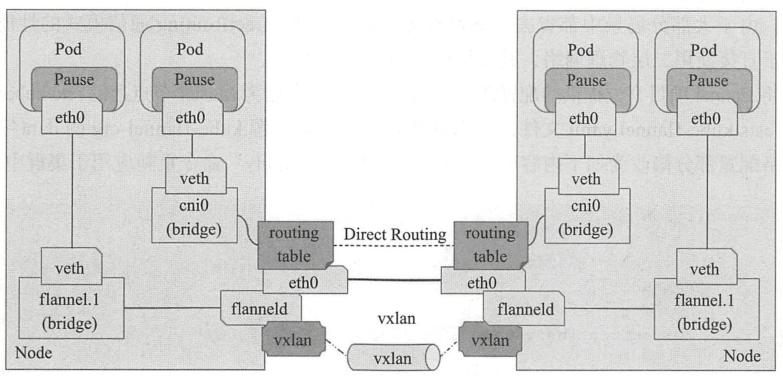

　　　　　　　　　　　　　　　　　　VxLAN的DirectRouting模式

　　　　　　　　　　　　　　　　　　　　通过添加必要的路由信息使用节点的二层网络直接发送Pod的通信报文，仅在跨IP网络时，才启用传统的隧道方式转发通信流量。　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　在各个节点上查看生成的路由信息，ip route show

10.244.0.0/24 via 10.244.0.0 dev flannel.1 onlink
10.244.1.0/24 via 10.244.1.0 dev flannel.1 onlink
10.244.2.0/24 via 10.244.2.0 dev flannel.1 onlink
10.244.3.0/24 via 10.244.3.0 dev flannel.1 onlink
10.244.4.0/24 via 10.244.4.0 dev flannel.1 onlink
10.244.5.0/24 via 10.244.5.0 dev flannel.1 onlink
10.244.6.0/24 dev cni0 proto kernel scope link src 10.244.6.1
172.16.1.0/24 dev ens160 proto kernel scope link src 172.16.1.21 metric 100
172.17.0.0/16 dev docker0 proto kernel scope link src 172.17.0.1 　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　在各个集群节点上执行iptables -nL可以看到，iptables filter表的FORWARD链上生成量两条转发规则，放行了10.244.0.0/16网络进出的所有报文。　　　　　　　　　　　　　　

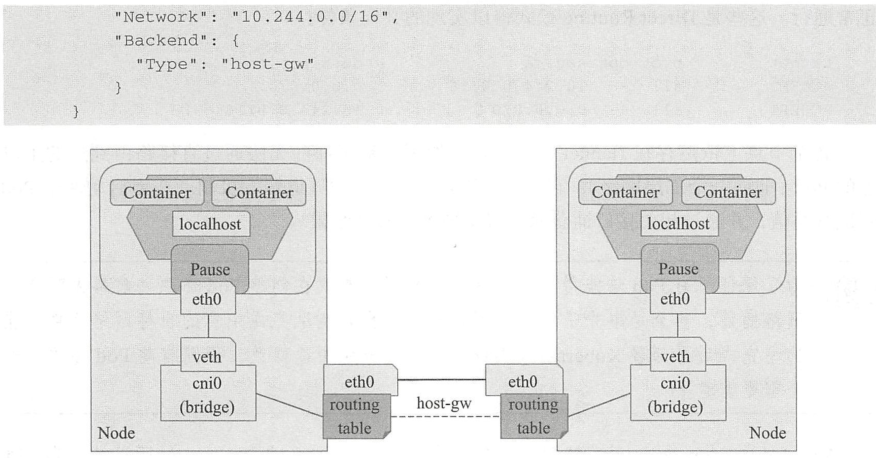

　　　　　　　　　　　　　　2.　　host-gw

　　　　　　　　　　　　　　　　　　通过在节点上创建到达目标容器地址的路由直接完成报文转发，这种方式要求各节点本身必须在同一个二层网络中，不适用于较大的网络规模　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　3.　　UDP

　　　　　　　　　　　　　　　　　　使用普通UDP报文封装完成隧道转发

　　　　　　2.　　flannel的配置参数

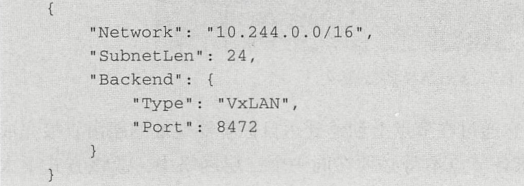

　　　　　　　　　　默认情况下，flannel的配置信息保存于etcd的键名/coreos.com/network/config之下。config的值是一个JSON格式的字典数据结构。

　　　　　　　　　　Network　　flannel全局网络地址

　　　　　　　　　　SubnetLen　　切割子网的掩码，默认24

　　　　　　　　　　SubnetMin　　起始子网

　　　　　　　　　　SubnetMax　　最大的一个子网

　　　　　　　　　　Backend　　在指定后端类型　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　2.　　calico网络插件　　

3.　　k8s网络策略
