keil相关之：我为什么只要 hex

1. 前言

上次说了
怎么只生成 hex，现在说一下我为什么只要 hex。

先看看我的程序设计。

2. 我的程序布局

1. bootloader + application；
2. bootloader 存储在 flash，运行在 flash；
3. application 存储在 flash，运行在 RAM。
4. 上电执行 bootloader，由 bootloader 搬运 application 到 RAM 然后跳转；

限制条件：

1. 在 keil 中编译完成后直接生成最终的烧写文件；
2. 只能使用 keil 下载。

3. keil 工程设置及生成的 hex

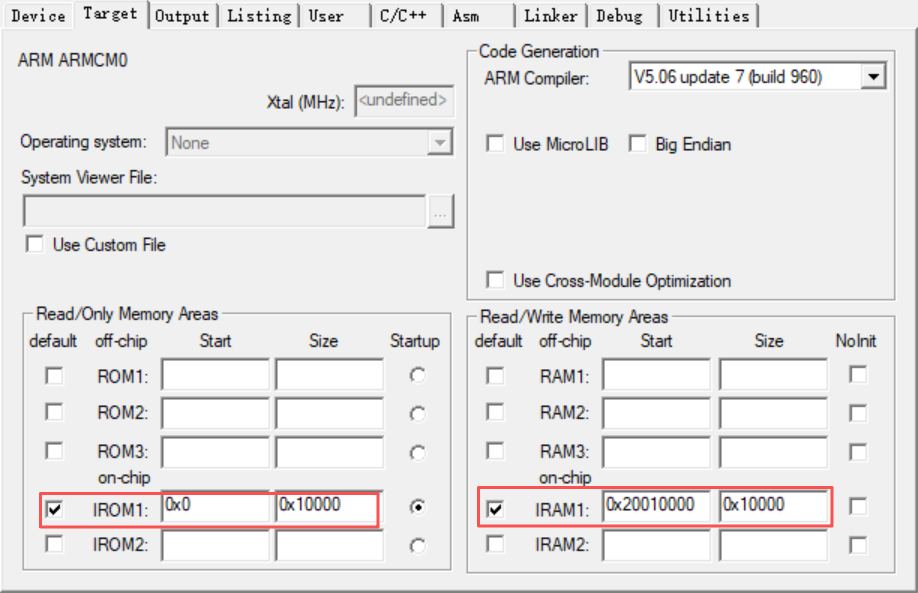

3.1 bootloader

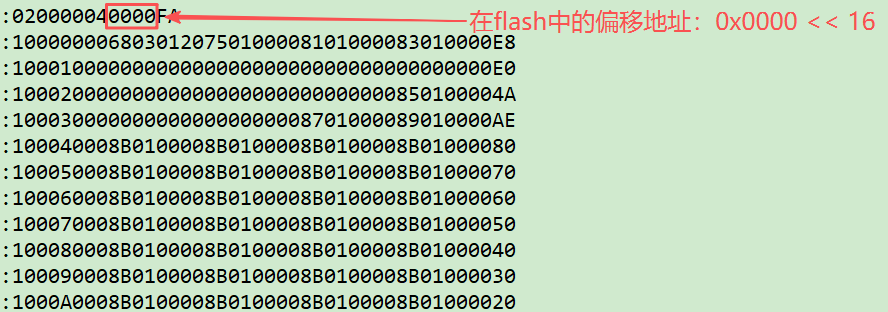

bootloader.hex:

3.2 application

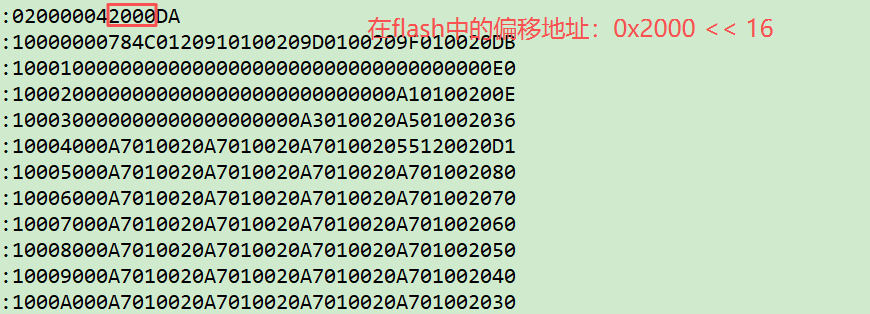

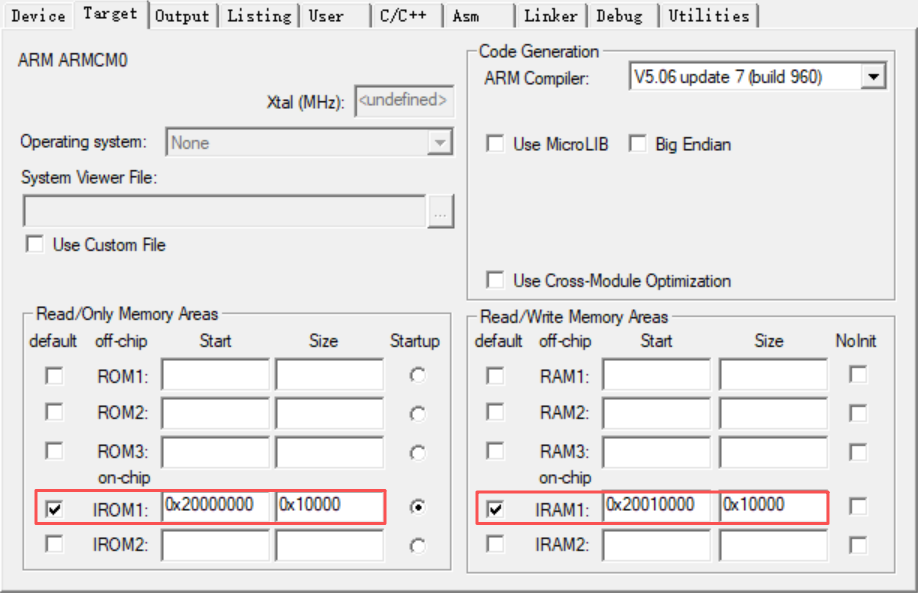

application.hex：



4. keil 下载 hex

从上面的 hex 数据图片中可以看到，hex 文件包含了程序在 flash 中的起始地址。keil Download 时会先解析 hex 文件，得到程序数据及其在 flash 的存储地址，然后调用 flash 算法向 flash 中写入数据。

烧写 bootloader.hex 时会向 flash 的地址 0 写入数据。

烧写 application.hex 时会向 flash 的地址 0x20000000(0x2000 << 16) 写入数据。可是，0x20000000 是 RAM 地址不是 flash 地址。

所以，application.hex 会烧写失败。

所以，需要先将两个 hex 转为地址无关的 bin 文件，然后将两个 bin 合并后再转回 hex：

1 2 3 4

ounter(lineounter(lineounter(line boot.hex---> boot.bin                                              + ====> prj.bin ---> prj.hex app.hex ---> app.bin

为什么需要将 bin 转回 hex？

因为 keil 不支持烧写 bin 文件！



文件之间的转换有点麻烦，尤其是在限制条件之下。需要借助第三方工具 srecord，还需要写 windows bat 文件。下次再说具体实现。
