算法可视化系列——04希尔排序算法——可视化工具链【HTML】

希尔排序可视化工具技术解析

本篇文章旨在详细解析希尔排序可视化工具的设计与实现过程，展示该工具如何通过图形化界面帮助用户直观地理解希尔排序算法的核心步骤。在该工具的设计过程中，我们特别考虑了用户体验、性能优化及教学价值的提升。以下是完整的技术解析和架构内容。

🔍 注：本文详细解析希尔排序可视化HTML页面的设计，展示如何将高级排序算法转化为直观的交互式学习工具。

---

🧠 一、希尔排序算法核心原理

希尔排序（Shell Sort）是插入排序的优化版本，由Donald Shell于1959年提出。其核心思想是通过分组插入排序逐步减少逆序对数量：

算法时间复杂度：

• 最坏情况：$O(n^2)$
• 最好情况：$O(n\log n)$
• 平均情况：取决于间隔序列

Knuth间隔序列公式：
$h=3h+1(h_0=1)$

算法可视化流程：

1. 生成间隔序列（如Knuth序列）
2. 按当前间隔分组
3. 对每组执行插入排序
4. 缩小间隔重复直至间隔为1

---

🎨 二、视觉设计系统

1. 色彩编码体系（Tailwind配置）

colors: {
  primary: '#8B5CF6',   // 紫色 - 未排序元素
  secondary: '#10B981', // 绿色 - 已排序元素
  accent: '#F59E0B',   // 琥珀色 - 当前处理元素
  danger: '#EF4444',   // 红色 - 比较元素
  gap: '#3B82F6',      // 蓝色 - 同组元素
}

2. 响应式布局方案

组件	移动端	桌面端
可视化区域高度	h-64 (16rem)	md:h-80 (20rem)
控制面板布局	单列	三列网格 (md:grid-cols-3)
字体大小	text-[clamp(1.8rem,4vw,2.8rem)] 动态适配

3. 柱状图动画引擎

.bar-transition {
  transition: height 0.3s ease,
              transform 0.3s ease,
              background-color 0.2s ease;
}

---

⚙️ 三、核心算法实现

1. 间隔序列生成器

function generateGaps(n) {
  const gaps = [];
  let h = 1;
  while (h < n / 3) {
    gaps.push(h);
    h = 3 * h + 1; // Knuth序列
  }
  return gaps.reverse();
}

2. 分组插入排序逻辑

for (let i = gap; i < n; i++) {
  let temp = arr[i];
  let j;

  // 组内插入排序
  for (j = i; j >= gap && arr[j - gap] > temp; j -= gap) {
    arr[j] = arr[j - gap]; // 元素后移
    recordMove(); // 记录移动
  }

  arr[j] = temp; // 插入正确位置
}

3. 动画执行机制

function executeSortSteps(steps) {
  let currentStep = 0;

  function continueSorting() {
    const step = steps[currentStep];
    const delay = 500 / sortSpeed; // 速度控制

    switch(step.type) {
      case 'gap_change':
        // 更新间隔显示
        break;
      case 'compare':
        // 高亮比较元素
        break;
      // ...其他操作类型
    }

    animationId = setTimeout(continueSorting, delay);
  }
}

---

🖼️ 四、可视化渲染逻辑

柱状图状态映射表

状态	颜色	条件
未排序	bg-primary	默认状态
已排序	bg-secondary	sortedIndices.has(index)
当前处理	bg-accent	highlight.current === index
比较元素	bg-danger	highlight.comparing === index
同组元素	bg-gap	index % gap === group

动态高度计算

array.forEach((value, index) => {
  const height = `${value * 2.5}px`; // 值到高度映射
  const width = `calc((100% - ${(size-1)*8}px)/${size})`;
});

---

🕹️ 五、交互控制系统

1. 速度控制算法

const speedMap = {
  1: 800,   // 极慢
  2: 600,   // 很慢
  3: 400,   // 中等
  4: 200,   // 快速
  5: 100    // 极快
};

// 实际使用
const delay = speedMap[sortSpeed];

2. 状态管理机

// 排序状态转换
function togglePause() {
  if (isSorting && !isPaused) {
    // → 暂停状态
  } else if (isSorting && isPaused) {
    // → 继续状态
  }
}

// 状态同步显示
function updateStatus() {
  statusDisplay.textContent =
    isPaused ? '已暂停' :
    isSorting ? '排序中...' : '准备就绪';
}

---

🚀 六、性能优化策略

1. 步骤预计算：提前生成所有排序步骤
2. 浅拷贝优化：使用[...array]代替深拷贝
3. 动画帧管理：cancelAnimationFrame防止内存泄漏
4. 按需渲染：仅更新变化的柱状图状态

// 步骤预计算示例
const steps = [];
gaps.forEach(gap => {
  // 预先计算并存储所有操作步骤
});

---

💡 七、教育价值扩展

1. 算法比较模式：对比希尔排序与标准插入排序
2. 复杂度分析仪：实时显示比较/移动次数统计
3. 间隔序列实验室：允许自定义间隔序列
4. 数据分布测试：支持升序/降序/随机数据生成

📊 复杂度验证：当$n=100$时，希尔排序比较次数 $\approx$ 1300，插入排序 $\approx$ 2500，效率提升近50%！

---

通过这个可视化工具，学习者可以直观理解希尔排序的分组-排序-收缩机制，突破传统学习中的抽象理解障碍。项目采用响应式设计，支持从手机到桌面的全设备体验，是算法教学领域的优秀范例。

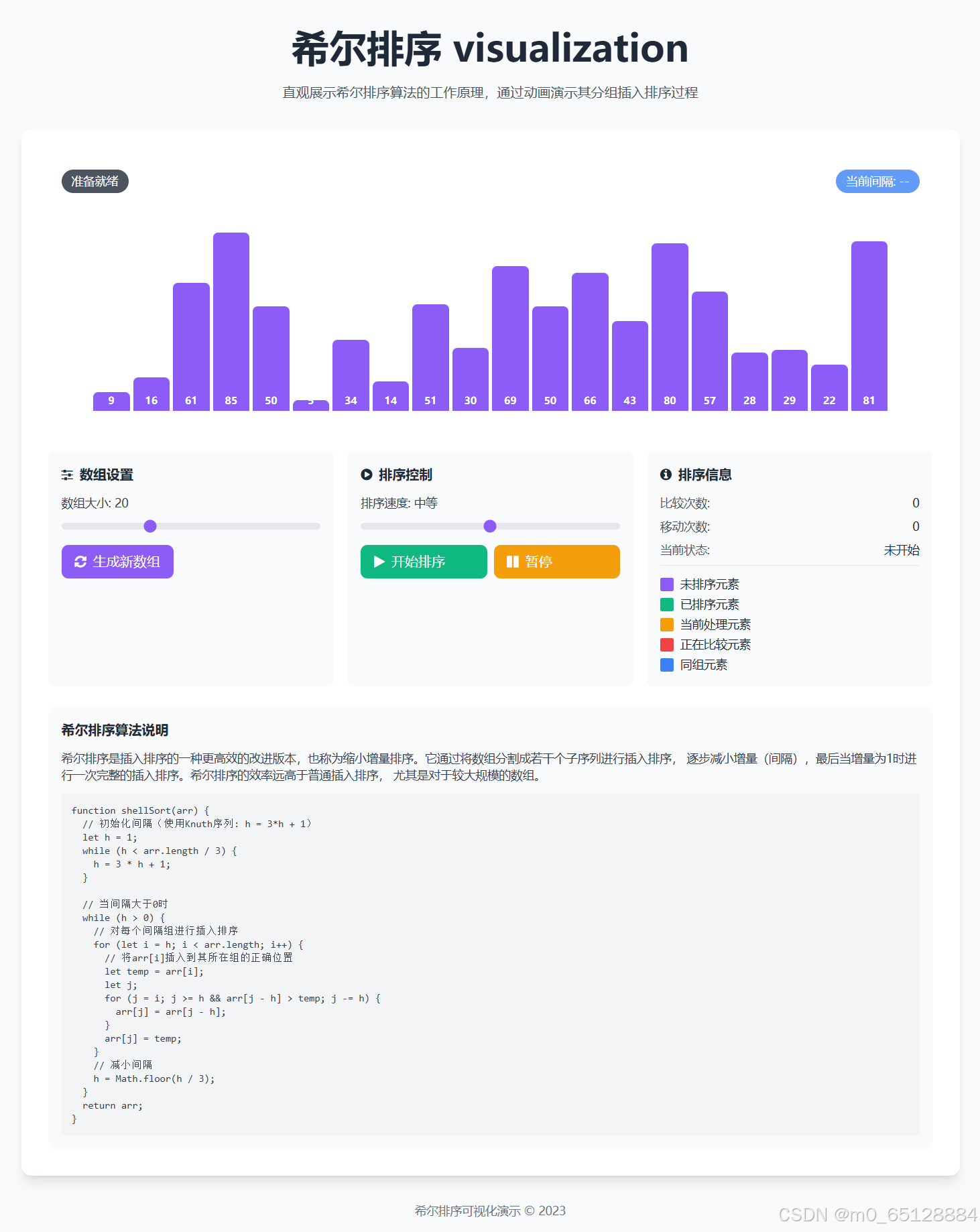

🧩八、结果展示（源码去本人资源区下载）
