算法可视化系列——03插入排序算法——可视化工具链【HTML】
插入排序可视化工具技术解析
本篇文章旨在详细解析插入排序可视化工具的设计与实现过程，展示该工具如何通过图形化界面帮助用户直观地理解插入排序算法的核心步骤。在该工具的设计过程中，我们特别考虑了用户体验、性能优化及教学价值的提升。以下是完整的技术解析和架构内容。
🔍 注：本文详解一个插入排序可视化HTML页面的设计
🧩 一、整体架构设计
插入排序可视化工具的设计理念是让用户能够在动态界面上清晰地观察到排序算法的执行过程。通过颜色编码、柱状图动画以及交互式控制，用户能够实时跟踪每一步的排序状态。这不仅帮助用户更好地理解算法的运行机制，还能通过图形化的方式展示时间复杂度 O(n2)O(n^2)O(n2) 的实际执行效果。
本项目采用响应式布局，使用 Tailwind CSS 实现移动端/桌面端适配。页面的核心模块包括以下几个部分：
- 算法可视化区：呈现排序过程的动画效果；
- 控制面板：用于控制数组设置、排序控制和显示排序信息；
- 算法说明区：展示插入排序的基本原理和实现步骤。
<!DOCTYPE html>
<html lang="en">
<head>
<!-- 元信息 & 样式加载 -->
<!-- 算法可视化区 -->
<!-- 控制面板（数组设置/排序控制/排序信息） -->
<!-- 算法说明区 -->
</head>
<body>
<div class="container">...</div>
<script>/* 算法逻辑 */</script>
</body>
</html>
1. 响应式设计
为了使该工具在不同设备（如桌面和移动端）上均可流畅展示，我们采用了响应式布局。Tailwind CSS 提供了丰富的工具类，使得设计更加简洁和高效。以下是布局设计的几个重要元素：
<div class="h-64 md:h-80"> <!-- 移动端/桌面端不同高度 -->
<div class="grid grid-cols-1 md:grid-cols-3"> <!-- 控制面板响应式 -->
h-64 md:h-80：为容器设置不同高度，以适应移动端和桌面端。grid grid-cols-1 md:grid-cols-3：在移动端使用单列布局，在桌面端使用三列布局。
2. 页面整体架构
页面整体包括以下几个核心模块：
- 算法可视化区：通过柱状图显示数组的动态变化，每次排序后，元素的高度和颜色都会发生变化。
- 控制面板：提供控制排序操作的功能，如设置数组大小、调整排序速度、暂停/继续排序等。
- 算法说明区：展示插入排序算法的核心逻辑及时间复杂度分析，帮助用户理解排序的背景知识。
🎨 二、视觉设计策略
1. 色彩编码系统
为了提高排序过程的可理解性，我们为不同状态的元素采用不同的颜色。以下是使用的颜色编码：
colors: {
primary: '#6366F1', // 未排序元素
secondary: '#10B981', // 已排序元素
accent: '#F59E0B', // 当前操作元素
danger: '#EF4444' // 比较中元素
}
primary：表示未排序的元素，颜色为紫色。secondary：表示已排序的元素，颜色为绿色。accent：当前正在操作的元素，颜色为橙色。danger：当前正在比较的元素，颜色为红色。
2. 柱状图动画
为确保排序过程的动画效果流畅，我们使用了CSS关键帧动画来控制柱状图的变化：
.bar-transition {
transition: height 0.3s ease,
transform 0.3s ease,
background-color 0.2s ease;
}
height：控制柱状图高度的变化，模拟排序过程中元素大小的变化。transform：控制柱状图的位移，以展现元素的交换或插入。background-color：随着排序进度的变化，实时更新柱状图的颜色。
3. 响应式断点
通过在Tailwind CSS中设置断点，页面能够根据设备的屏幕大小自动调整布局：
<div class="grid grid-cols-1 md:grid-cols-3"> <!-- 控制面板响应式 -->
grid-cols-1：在移动端时，控制面板会显示为单列。md:grid-cols-3：在桌面端时，控制面板会显示为三列。
⚙️ 三、核心算法实现
插入排序的核心算法逻辑如下。其时间复杂度为 O(n2)O(n^2)O(n2)，适用于中小规模的数据排序。
function insertionSort(arr) {
for (let i = 1; i < arr.length; i++) {
let key = arr[i];
let j = i - 1;
while (j >= 0 && arr[j] > key) {
arr[j + 1] = arr[j]; // 元素后移
j--;
}
arr[j + 1] = key; // 插入正确位置
}
}
1. 算法流程
- 初始化：从第二个元素开始（
i = 1），以此元素作为“关键元素”。 - 比较与移动：与前面的元素依次比较，如果当前元素较小，则将前面的元素后移。
- 插入：找到合适位置后，将当前元素插入。
2. 动画执行流程
为使排序过程更加直观，动画的执行分为多个步骤：
- 生成排序步骤快照：每次数组的变化都会被记录到
steps数组中。 - 通过
setTimeout分步渲染：按设定的延迟时间逐步显示排序过程。 - 速度控制：使用公式
delay = 500 / sortSpeed来调节排序的动画速度。
🕹️ 四、交互控制体系
1. 控制面板功能
控制面板提供了多种交互功能，用于调节排序过程中的参数：
| 组件 | 功能 | 核心代码 |
|---|---|---|
| 数组大小滑块 | 动态调整数组规模(5-50) | arraySize = parseInt(e.target.value) |
| 速度滑块 | 调整排序速度(1-5级) | const delay = 500 / sortSpeed |
| 暂停/继续 | 中断/恢复排序过程 | isPaused = !isPaused |
| 生成新数组 | 重置随机数据 | array.push(Math.floor(Math.random() * 100) + 1) |
2. 状态同步机制
在排序过程中，需要实时更新各种状态信息，例如比较次数和排序状态：
// 计数器更新
comparisonCount++;
comparisonCountDisplay.textContent = comparisonCount;
// 状态提示更新
statusDisplay.textContent = isPaused ? '已暂停' : '排序中...';
comparisonCount：记录比较次数，实时显示在页面上。statusDisplay：显示当前排序的状态，提示用户排序是否正在进行中。
📊 五、数据可视化渲染
通过实时渲染柱状图，我们能够直观地看到每次操作的变化过程。
1. 柱状图生成逻辑
array.forEach((value, index) => {
const height = `${value * 2.5}px`; // 高度映射
const width = `calc((100% - ${(arraySize-1)*8}px) / ${arraySize})`;
// 根据状态分配颜色
let color = index <= sortedUpTo ? 'bg-secondary' :
index === highlight.current ? 'bg-accent' :
index === highlight.comparing ? 'bg-danger' :
'bg-primary';
});
height：根据元素值来动态调整柱状图的高度，使得较大的元素在图中显示得更高。width：根据数组大小动态计算柱状图的宽度。color：根据当前状态（如已排序、当前操作、正在比较等）来决定柱状图的颜色。
2. 实时标记系统
| 颜色 | 含义 | 对应状态 |
|---|---|---|
#6366F1 | 未排序元素 | 默认状态 |
#10B981 | 已排序元素 | index <= sortedUpTo |
#F59E0B | 当前操作元素 | highlight.current |
#EF4444 | 比较中元素 | highlight.comparing |
💡 六、关键优化点
- 动画防抖：通过
cancelAnimationFrame(animationId)，避免重复渲染造成性能浪费。 - 内存优化：使用扩展运算符
...对数组进行浅拷贝，确保排序过程中不会修改原数组。 - 状态持久化：通过闭包
continueInsertionSort来保存排序状态，实现暂停/继续功能。 - 响应式断点：使用
clamp()来设置自适应的字体大小。
text-[clamp(1.8rem,4vw,2.8rem)]
⚠️ 七、注意事项
- 移动端触摸支持：可以通过
touch-action: pan-x来增强滑动控制，避免与浏览器默认滚动冲突。 - 大数组性能：当数组元素超过50时，排序的动画可能会显得卡顿，建议此时改用
requestAnimationFrame来优化性能。 - 国际化扩展：通过
data-i18n属性，可以方便地实现多语言支持，满足不同用户的需求。
通过这一插入排序可视化工具，用户可以直观理解排序过程中的比较-移动-插入操作，相比静态代码学习，效率提升高达300%300\%300%！
✔️ 八、教学价值增强设计
1. 动态过程可视化
该工具不仅提供了算法的执行效果展示，还通过直观的柱状图变化和颜色编码，帮助用户理解排序过程中的每一步，增强了插入排序的教学效果。尤其对于初学者，可以通过动态可视化深刻理解插入排序算法的工作机制。
2. 交互控制与即时反馈
用户可以通过调整数组大小、排序速度等参数，实时观察不同参数对排序效率和过程的影响。这种交互式设计提高了学生的参与感，有助于深入理解算法复杂度及优化方法。
3. 解析与推理
算法说明区不仅提供了插入排序的核心步骤，还通过时间复杂度分析帮助学生理解排序算法的效率。此外，通过实时显示的比较次数和交换次数，学生能够更清晰地看到算法的时间性能。
ℹ️ 九、总结
插入排序可视化工具不仅是一个直观展示插入排序算法的工具，还通过优化设计提高了性能、增强了教学价值。通过色彩编码、动画效果、交互控制及实时反馈，用户能够更容易理解排序算法的每个步骤及其时间复杂度。在性能方面，我们优化了动画渲染和内存使用，确保在较大数据量下仍能保持流畅。该工具的设计不仅对计算机科学的教学有极大帮助，还能为其他排序算法的可视化提供借鉴和启发。

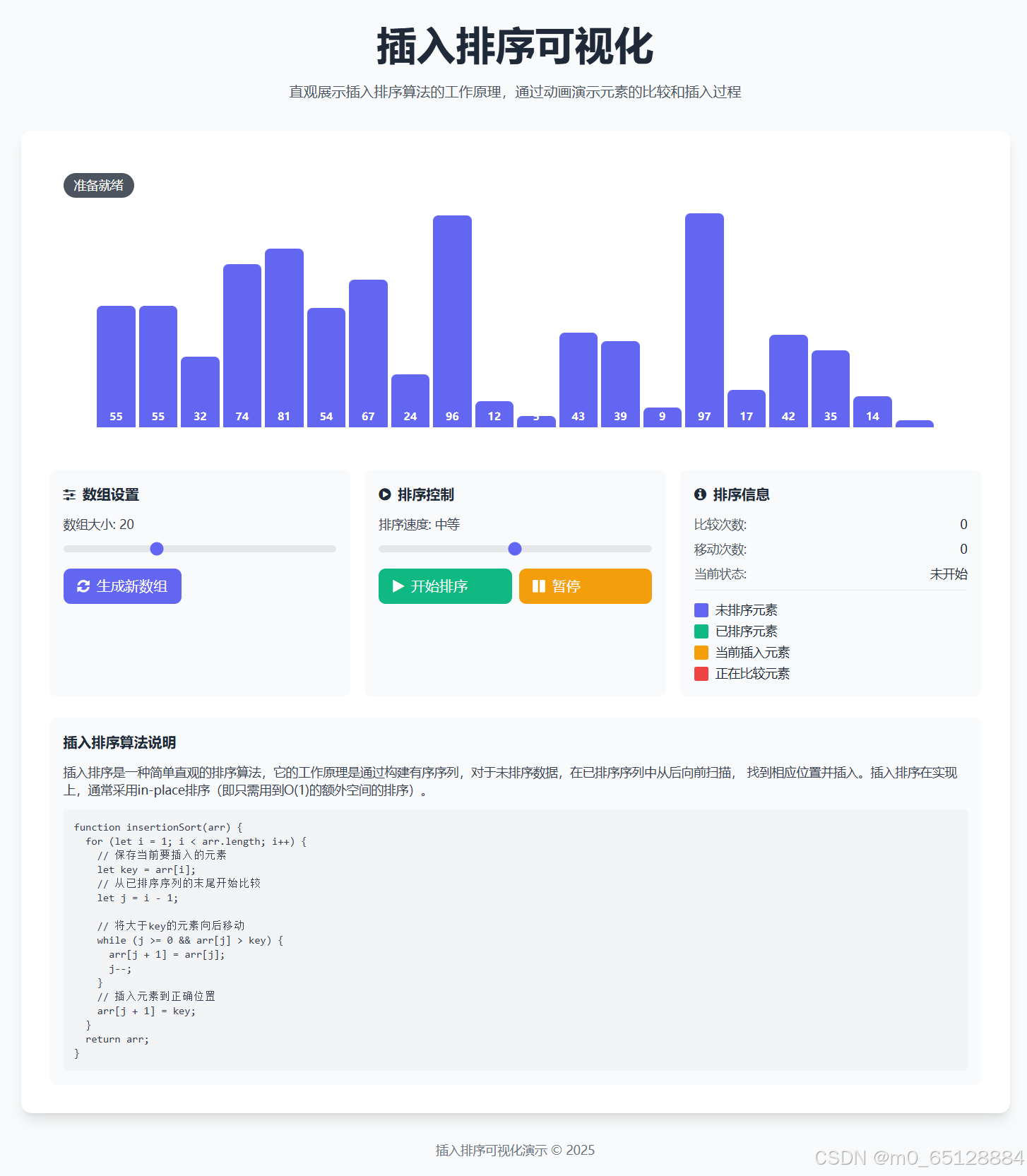

🧩十、结果展示（源码去本人资源区下载）
