WPF 重写 ListBox 内 ItemTemplate 时 WrapPanel 不会自动换行与出现滚动条的 BUG

参考

• 豆包
• https://cloud.tencent.com/developer/ask/sof/1193734
• https://cloud.tencent.com/developer/article/2107404
• https://bbs.csdn.net/topics/395825750
• https://blog.csdn.net/qq_39427511/article/details/130616277
• https://www.dovov.com/wpf-61.html
• https://cloud.tencent.com/developer/ask/sof/121491
• https://blog.csdn.net/yangwenxue1989/article/details/81624240
• https://zhuanlan.zhihu.com/p/489417698
• https://www.cnblogs.com/mqxs/p/5640809.html
• https://stackoverflow.org.cn/questions/19589663

环境

软件/系统	版本	说明
Windows	windows 10 专业版 22H2 64 位操作系统, 基于 x64 的处理器
Microsoft Visual Studio	Community 2022 (64 位) - Current 版本 17.13.6
.NET Framework	4.8

问题

问题梳理可能不太清晰，具体参考代码

1. 样式定义有先后顺序，需要先定义再引用，否则找不到
2. 非 UI 线程更新 UI 需要通过 Application.Current.Dispatcher.Invoke
3. ListBox 可以设置 ItemContainerStyle、DataTemplate，其中 ItemContainerStyle 是元素的容器，如果设置了 ControlTemplate ，需要使用 <ContentPresenter /> 显示内容元素；DataTemplate 是元素项的内容
4. 通过 ItemsPanel 修改 ListBox 的模板，这样就可以去掉隐藏的 ScrollViewer 元素（ ScrollViewer 元素默认比 ListBox 窄2像素，就会导致内容如果宽度和父元素一致，则会出现滚动条）
5. <UniformGrid Columns="4" /> 可以指定几列自动换行
6. ListBox 宽度没有固定，如果不固定那么 WrapPanel 就不会自动换行
7. 若 ListBox 未显式设置 Width（默认值为 Auto），则 WrapPanel 绑定 ListBox.Width 会绑定到 NaN（无效值），导致 WrapPanel 宽度由内容决定，可能无法正确换行。显式设置 ListBox.Width 或使用 ActualWidth 替代 Width（处理动态宽度场景）
8. ListBox 的默认模板中，ScrollViewer 的内容区域（Viewport）可能存在隐含的布局逻辑。即使 ListBox 的 BorderThickness 设为 0，ScrollViewer 的内部计算可能仍会保留极细微的空间（如像素舍入误差或默认样式残留），导致 WrapPanel 的实际可用宽度略小于 ListBox.ActualWidth。{Binding RelativeSource={RelativeSource Mode=FindAncestor, AncestorLevel=1, AncestorType={x:Type ScrollViewer}}, Path=ActualWidth}
9. 自定义 ListBox 的 ItemsPanel 后，给 ListBox 包一个 ScrollViewer 即可正常显示滚动条

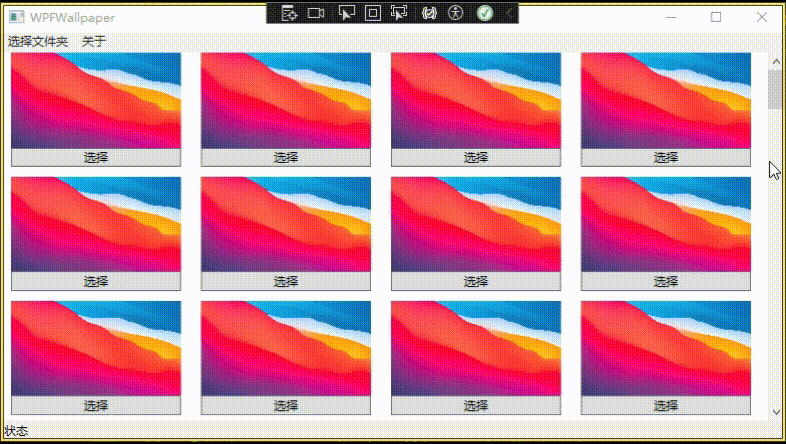

预览

代码

1. MainWindow.xaml

   <Window
   	x:Class="WPFWallpaper.MainWindow"
   	xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
   	xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
   	xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
   	xmlns:local="clr-namespace:WPFWallpaper"
   	xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
   	xmlns:vm="clr-namespace:WPFWallpaper.ViewModel"
   	Title="WPFWallpaper"
   	Width="800"
   	Height="450"
   	mc:Ignorable="d">
   	<Window.DataContext>
   		<vm:MainWindowVM />
   	</Window.DataContext>
   	<DockPanel>
   		<Menu Style="{StaticResource MenuStyle}">
   			<MenuItem Command="{Binding SelectFolderCommand}" Header="选择文件夹" />
   			<MenuItem Header="关于" />
   		</Menu>
   		<StatusBar DockPanel.Dock="Bottom">
   			<TextBlock Text="状态" />
   		</StatusBar>
   		<ScrollViewer VerticalScrollBarVisibility="Auto">
   			<ListBox ItemsSource="{Binding ImageModels}" Style="{StaticResource ListStyle}" />
   		</ScrollViewer>

   	</DockPanel>
   </Window>



2. MainWindowStyle.xaml

   <ResourceDictionary
   	xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
   	xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
   	xmlns:model="clr-namespace:WPFWallpaper.Model">
   	<!--  菜单栏  -->
   	<Style x:Key="MenuStyle" TargetType="{x:Type Menu}">
   		<Setter Property="Height" Value="20" />
   		<Setter Property="DockPanel.Dock" Value="Top" />
   	</Style>
   	<!--  列表外观样式  -->
   	<Style x:Key="ListItemBoxStyle" TargetType="{x:Type ListBoxItem}">
   		<Setter Property="Width" Value="190" />
   		 <!--  如果不需要默认的列表外观样式，可以重写模板  -->
   		<Setter Property="Template">
   			<Setter.Value>
   				<ControlTemplate TargetType="{x:Type ListBoxItem}">
   					<ContentPresenter />
   				</ControlTemplate>
   			</Setter.Value>
   		</Setter>
   	</Style>
   	<!--  项样式  -->
   	<Style x:Key="ImageStyle" TargetType="{x:Type Image}">
   		<Setter Property="Stretch" Value="Fill" />
   		<Setter Property="Source" Value="{Binding FilePath}" />
   	</Style>
   	<DataTemplate x:Key="ListItemTemplate" DataType="{x:Type model:ImageModel}">
   		<StackPanel
   			Margin="10,0,10,10"
   			HorizontalAlignment="Center"
   			VerticalAlignment="Center">
   			<Image Source="{Binding FilePath}" Stretch="Fill" />
   			<Button Content="选择" />
   		</StackPanel>
   	</DataTemplate>
   	<!--  列表  -->
   	<Style x:Key="ListStyle" TargetType="{x:Type ListBox}">
   		<Setter Property="ScrollViewer.HorizontalAlignment" Value="Stretch" />
   		<Setter Property="Margin" Value="0" />
   		<Setter Property="Padding" Value="0" />
   		<!--  Setter Property="Width" Value="{Binding RelativeSource={RelativeSource Mode=FindAncestor, AncestorLevel=1, AncestorType={x:Type DockPanel}}, Path=Width}" /  -->
   		<Setter Property="BorderBrush" Value="Transparent" />
   		<Setter Property="BorderThickness" Value="0" />
   		<Setter Property="HorizontalAlignment" Value="Left" />
   		<Setter Property="VerticalAlignment" Value="Top" />
   		<Setter Property="ItemContainerStyle" Value="{StaticResource ListItemBoxStyle}" />
   		<Setter Property="ItemTemplate" Value="{StaticResource ListItemTemplate}" />
   		<Setter Property="ItemsPanel">
   			<Setter.Value>
   				<ItemsPanelTemplate>
   					<!--
   						WrapPanel
   						Width="{Binding RelativeSource={RelativeSource Mode=FindAncestor, AncestorLevel=1, AncestorType={x:Type ListBox}}, Path=ActualWidth}"
   						Margin="0"
   						Orientation="Horizontal" /
   					-->
   					<WrapPanel Margin="0" Orientation="Horizontal" />
   				</ItemsPanelTemplate>
   			</Setter.Value>
   		</Setter>
   		<Setter Property="Template">
   			<Setter.Value>
   				<ControlTemplate>
   					<ItemsPresenter />
   				</ControlTemplate>
   			</Setter.Value>
   		</Setter>
   	</Style>

   </ResourceDictionary>
