通讯传输的基本概念——并行和串行

在通信和数据传输领域，并行传输与串行传输是两种最基础的方式，二者的核心差异体现在数据传输路径、效率、复杂度等方面。以下从定义、特点、应用场景及对比展开说明：

一、并行传输（Parallel Transmission）

1. 定义

通过多条并行通道同时传输数据的多个位（或字节），每个通道负责传输一个信号（如数据线、时钟线）。

• 典型结构：
  • 8位并行传输：使用8条数据线（D0~D7）同时传输一个字节，搭配1条时钟线同步。


2. 核心特点

优点	缺点
① 传输速度快：一次传输多个位，适合短距离高速场景。	① 硬件成本高：需多条信号线，布线复杂（如PCB占用更多空间）。
② 控制简单：时钟信号统一同步，无需复杂的编码和解码。	② 抗干扰能力弱：并行线间易产生串扰（Cross-Talk），长距离传输时信号衰减明显。
③ 适合批量数据：如同时传输像素点阵（LCD并行接口）。	③ 扩展性差：增加传输位宽需额外增加线路。

3. 典型应用场景

• 短距离高速场景：
  • 计算机内部总线：如早期的PCI总线（32位并行传输，带宽133MB/s）、ISA总线。
  • LCD显示屏接口：并行RGB接口（8/16/24位数据线，同步传输像素数据）。
• 工业设备：
  • 并行打印机接口（Centronics接口，已淘汰）。

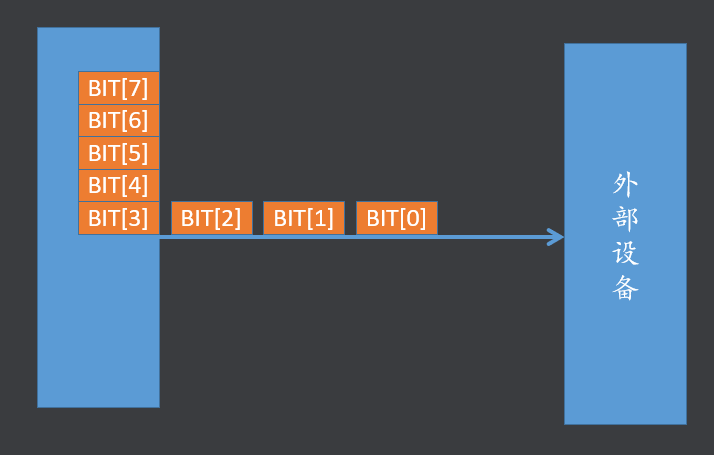

二、串行传输（Serial Transmission）

1. 定义

通过单一通道逐位传输数据，按顺序发送每个位（先传低位或高位，需双方约定）。

• 分类：
  • 同步串行：依赖时钟信号（如SPI、I2C）。
  • 异步串行：无时钟线，通过起始位、停止位同步（如UART）。

2. 核心特点

优点	缺点
① 硬件成本低：仅需1~2条信号线（如UART的TX/RX），布线简单。	① 传输速度受限：逐位传输，理论速度上限低于并行（但可通过提高波特率弥补）。
② 抗干扰能力强：单通道传输，减少线间串扰，适合长距离（如RS-485支持1200米）。	② 需复杂协议：需处理位同步、奇偶校验等（如USB的NRZI编码）。
③ 扩展性好：可通过差分信号（如USB、以太网）或调制技术（如光纤）提升速度。

3. 典型应用场景

• 长距离通信：
  • 工业总线：RS-485（半双工，支持32个节点）、CAN总线（汽车电子）。
  • 广域网：以太网（双绞线/光纤，串行传输帧数据）。
• 短距离低功耗场景：
  • 嵌入式系统：SPI（高速，如Flash存储器）、I2C（多设备，如传感器）、UART（简单调试，如蓝牙模块）。
• 高速串行总线：
  • USB/HDMI/PCIe：通过差分信号和编码技术（如8b/10b）实现超高速传输（USB4达40Gbps）。

三、关键对比：并行 vs 串行

维度	并行传输	串行传输
传输通道数	多条（如8/16/32位）	单通道（1位或差分对）
典型速度	中高速（几十MB/s~几百MB/s）	低速到超高速（bps~100+Gbps）
距离限制	短距离（通常<1米）	长距离（可达千米级）
成本（硬件）	高（需多条线、驱动器/接收器）	低（只需少数芯片和线材）
典型协议	PCI、ISA、并行LCD接口	UART、SPI、I2C、USB、以太网
当前趋势	逐渐被串行取代（除特定场景）	主流（如高速串行总线）

四、为什么串行传输成为主流？

1. 物理限制突破：
   • 并行传输受限于信号完整性（如时钟 skew、串扰），频率越高，问题越严重（如并行总线在GHz级难以实现）。
   • 串行可通过差分信号（如USB的D+/D-）和均衡技术（Equalization）抵消噪声，支持更高频率。
2. 成本与集成优势：
   • 串行只需少量引脚，芯片面积更小（如MCU的UART/SPI接口仅需2~4个引脚）。
   • PCB布线复杂度大幅降低（尤其适合高密度快板）。
3. 协议灵活性：
   • 可通过时分复用（TDM）在单通道传输多路数据（如以太网帧结构）。
   • 支持热插拔和即插即用（如USB的枚举机制）。

五、典型案例解析

案例1：并行LCD vs 串行SPI LCD

• 并行LCD（如1602液晶屏）：
  • 使用8位数据线（D0~D7）+ 3位控制线（RS/RW/E），需11条线。
  • 优点：传输一个字节仅需1次操作，速度快。
  • 缺点：布线繁琐，不适合MCU引脚紧张的场景。
• 串行SPI LCD（如SSD1306 OLED）：
  • 使用4线SPI（SCK/MOSI/CS/D/C），仅需4条线。
  • 优点：节省引脚，支持长距离（如通过SPI转板连接）。
  • 缺点：传输一个字节需8次时钟周期，速度略慢，但可通过提高SPI频率（如10MHz）弥补。

案例2：PCI（并行） vs PCIe（串行）

• PCI总线：
  • 32位并行，时钟33MHz，带宽133MB/s。
  • 问题：并行线间串扰严重，频率无法提升，不支持热插拔。
• PCIe（串行）：
  • 基于高速差分信号（x1/x4/x16通道），单通道带宽250MB/s（Gen1）至2GB/s（Gen4）。
  • 优势：无串扰，支持热插拔，通道数可灵活扩展（如显卡用x16通道）。

六、总结

• 并行传输：适合短距离、低频率、大批量数据的场景（如某些嵌入式LCD、老旧工业设备），但因物理限制逐渐被淘汰。
• 串行传输：凭借低成本、高可靠性、可扩展性，成为现代通信的核心方式，尤其在高速场景（如USB、以太网）和长距离场景（如工业总线）中占据绝对主导。

理解二者差异后，可根据项目需求选择：

• 若追求简单快速且距离短，选并行；
• 若需长距离、省引脚或高速传输，优先选串行（并结合具体协议如SPI、UART等）。
