AD学习笔记（12）——PCB常用快捷键以及自定义快捷键推荐

PCB常用快捷键

L	打开层设置开关选项 （在元件移动状态下，按下“L”键换层，如top layer切换到Bottom layer）
Ctrl+D	打开View Option（切换3D模式）
S	打开选择 S+L（线选） S+I（框选） S+E（滑动选择） S+O反选（选中框选外围的元素）
M	移动： MC ：移动元件 MS ：对象被选中之后，按快捷键 坐标移动X,Y：可以实现对选中对象的精准移动 MI  ：对选中对象移动到顶层或者底层，可以实现元件或者走线的换层操作， 微调（微移动）：ctrl+方向键     倍增移动：shift+ctrl+方向键（ctrl+g设置步进）
J	跳转，如J+C（跳转到元件）、J+N（跳转到网络）
T+M	复位错误标志
Q	英寸和毫米相互切换
A	A+T：向上对齐 A+L：向左对齐 A+R：向右对齐 A+B：向下对齐
P+S	字体（条形码）放置
Shift+W	线宽选择
U+M	可更改间距的等间距走线
N	网络显示关闭
Shift+R	切换走线模式
Shift+E	切换电气格点（切换抓取）
DC	CLASS
TD	执行DRC
DR	修改规则
Ctrl+H	物理选择（选择对应网络的走线）
Shift+C	取消上面的高亮，恢复正常显示
Shift+A	局部自动走线。
Shift+H	显示或关闭坐标显示信息。
Shift+G	走线时显示走线长度
Shift+B	走线等间距增大
Ctrl+B	走线等间距缩小
Shift+空格键	改走线模式（直线、直角、钝角、圆弧等等）
空格键	翻转选择某对象（导线、过孔等），同时按“Tab”键可改变其属性（导线长度、过孔大小等）
Shift+S	单层显示与多层显示切换
R+P	测量边距
Ctrl+M	哪里要测点哪里。
小键盘上面的“+”、“-”	点选下面层选项：切换层
按鼠标中键向前后推动或者按Page Up、Page Down	放大、缩小
Delete，E+D	删除已被选择的对象
EF+C（以元件中心为中心点） P（1脚位置） L（选择位置） （适用于PCB库）	设置中心点
EO+S（选择位置） R（复位） （适用于PCB）	设置中心点

PCB自定义快捷键推荐

拉线	F2
过孔	F3
敷铜	F4
器件排列离散（在矩形区域排列选中器件）	F6
线选	2
框选	3
左对齐	NUM4
右对齐	NUM6
上对齐	NUM8
下对齐	NUM2
水平等间距	NUM7
垂直等间距	NUM9
器件位号排列	NUM5
差分线布线	ALT+F2
删除网络（删除对应网络的走线）	ALT+Q

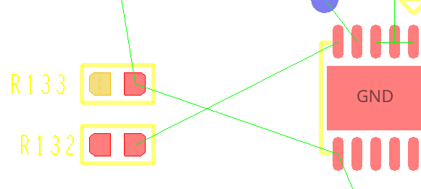

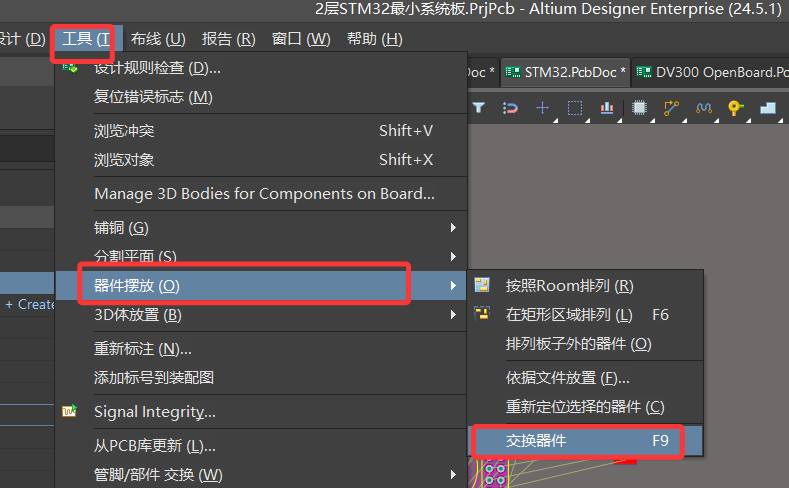

交换两个器件的位置（走线交叉时使用命令可以快速交换位置） （基于元件封装原点进行交换）	F9

  由于Altium Designer的快捷键多种多样，如果利用系统默认的快捷键来进行PCB设计，特别是那种执行3次按键的组合键，我们速度优先，

那么这时候是否可以把这类默认的快捷键设置为我们自己喜欢的、只需要按键一次的快捷键呢？自定义快捷键更加方便了设计，同时也存在个性

化设置。

  设置快捷键最好不要选择英文字母键，而是选择键盘上的功能键F2至F10及数字小键盘。因为系统默认的快捷键基本上是字母键组合的，这里

不设置是为了避免系统快捷键和自定义快捷键识别混乱

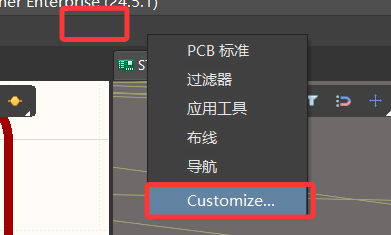

（1）在ad菜单栏上面。单击右键选择Customizing PCB Editor选择All

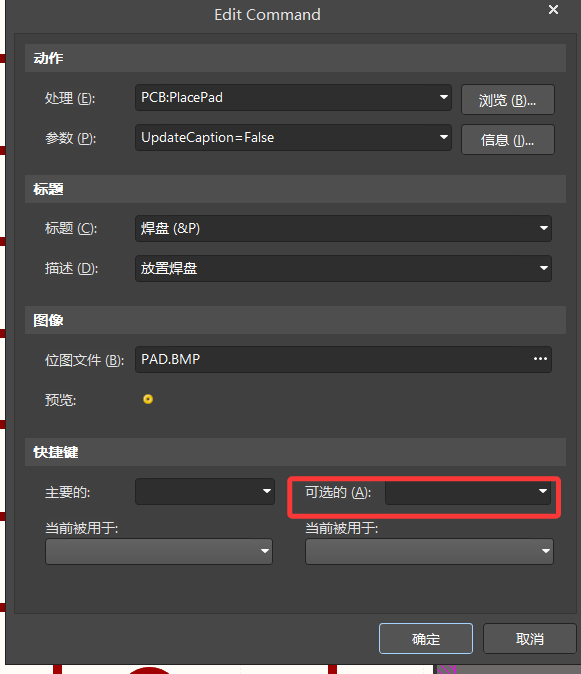

找到需要修改的命令，双击后即可设置快捷键

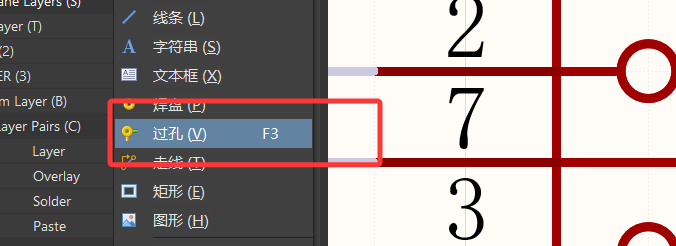

（2）在菜单栏找到需要添加快捷键的命令
按住Ctrl鼠标左键点击命令即可进入设置快捷键界面
